Разработка схемотехники в Уфе

Разработка принципиальных электрических схем

Разработка схемотехники переводит требования к будущему изделию в электрическую архитектуру, принципиальную схему, конструкцию печатной платы и комплект производственной документации. От качества этого этапа зависят стабильность устройства, себестоимость, срок подготовки к выпуску и объем доработок после сборки прототипа.

Мы выполняем полный инженерный цикл: анализируем задачу, выбираем компоненты, рассчитываем узлы, создаем принципиальные электрические схемы, проектируем плату и готовим файлы для изготовления. Заказчик получает согласованное техническое решение, пригодное для испытаний, сборки и серийного производства.

Что входит в разработку схемотехники?

Услуга охватывает путь от исходной идеи до документации, по которой подрядчик изготавливает плату и собирает электронное устройство. Состав работ фиксируется перед запуском проекта, поэтому результат, сроки и границы ответственности понятны всем участникам.

• Анализ требований и условий эксплуатации
• Разработка архитектуры устройства
• Выбор элементной базы
• Расчет электрических узлов
• Создание принципиальной схемы
• Проектирование печатной платы
• Подготовка производственных файлов
• Сопровождение сборки прототипа

Работа над электронными схемами начинается с определения функций изделия. Инженер уточняет входные и выходные сигналы, напряжения питания, интерфейсы, требования к точности, скорости, защите и энергопотреблению. После этого создается структурная схема, которая разделяет устройство на функциональные блоки и показывает связи между ними.

Затем выбирается архитектура. Управляющая часть строится на микроконтроллере, процессоре, программируемой логике или дискретных компонентах. Для питания подбираются преобразователи, стабилизаторы, фильтры и защитные цепи. Аналоговые каналы рассчитываются с учетом диапазона сигналов, шумов, смещения, полосы пропускания и точности элементов.

Цифровые линии оцениваются по частоте, длительности фронтов, нагрузке и требованиям к согласованию. Для интерфейсов проверяются логические уровни, топология соединений, защита от статического разряда и устойчивость к помехам. Такие проверки выполняются до создания платы, когда изменения еще не требуют переработки готовой конструкции.

Результатом этапа становятся принципиальная электрическая схема, спецификация компонентов и правила проектирования платы. При наличии программной части мы заранее согласуем назначение выводов, каналы связи, таймеры, память и порядок запуска. Это предотвращает конфликт между аппаратной платформой и прошивкой.

С чего начинается проектирование устройства?

Проектирование начинается с технического задания и проверки исходных данных. Чем точнее зафиксированы режимы работы, ограничения и критерии приемки, тем ниже риск изменений после изготовления первой партии.

Техническое задание и ограничения

Техническое задание превращает идею изделия в набор проверяемых инженерных требований. Оно задает функции устройства, электрические параметры, конструктивные ограничения и условия эксплуатации.

Для старта проекта требуется описание назначения изделия, источника питания, интерфейсов, датчиков, исполнительных узлов и алгоритмов работы. Также нужны данные о габаритах, форме платы, расположении разъемов, способе крепления и доступном объеме корпуса. Если устройство работает вне помещения, учитываются температура, влажность, вибрация, пыль и требования к защитному исполнению.

Часть параметров на старте нередко остается открытой. В такой ситуации мы формируем перечень вопросов, описываем технические варианты и показываем влияние каждого решения на цену, размеры, энергопотребление и срок выпуска. Выбор фиксируется в документации, чтобы на следующих этапах не возникало противоречий.

Отдельно согласуются требования к компонентам. Заказчик вправе задать производителей, разрешенные типы корпусов, ценовой диапазон, срок доступности и каналы поставки. Мы проверяем распиновку, рабочие напряжения, логические уровни, тепловой режим, требования к обвязке и совместимость посадочных мест.

Замена детали по совпадению назначения без проверки параметров создает прямой риск отказа. Даже близкие микросхемы различаются последовательностью включения, предельной емкостью нагрузки, требованиями к фильтрации и поведением при аварии. Поэтому каждая замена проходит инженерное согласование.

Архитектура и выбор компонентов

Архитектура определяет состав блоков и логику взаимодействия между ними. На этом шаге закладываются характеристики, которые затем трудно изменить без переработки всей платы.

Устройство разделяется на питание, вычислительную часть, аналоговые входы, драйверы нагрузки, память, интерфейсы, защиту и сервисные цепи. Для каждого блока задаются рабочие режимы и предельные состояния. Инженер оценивает пусковые токи, переходные процессы, последовательность включения источников, поведение при коротком замыкании и восстановление после сбоя.

Выбор элементной базы ведется по совокупности факторов. Учитываются электрические характеристики, тип корпуса, тепловое сопротивление, доступность технической документации, срок поставки и пригодность к автоматизированному монтажу. Важна и экономика готового изделия: дорогая микросхема способна сократить площадь платы и число внешних деталей, а дешевая альтернатива иногда повышает стоимость сборки.

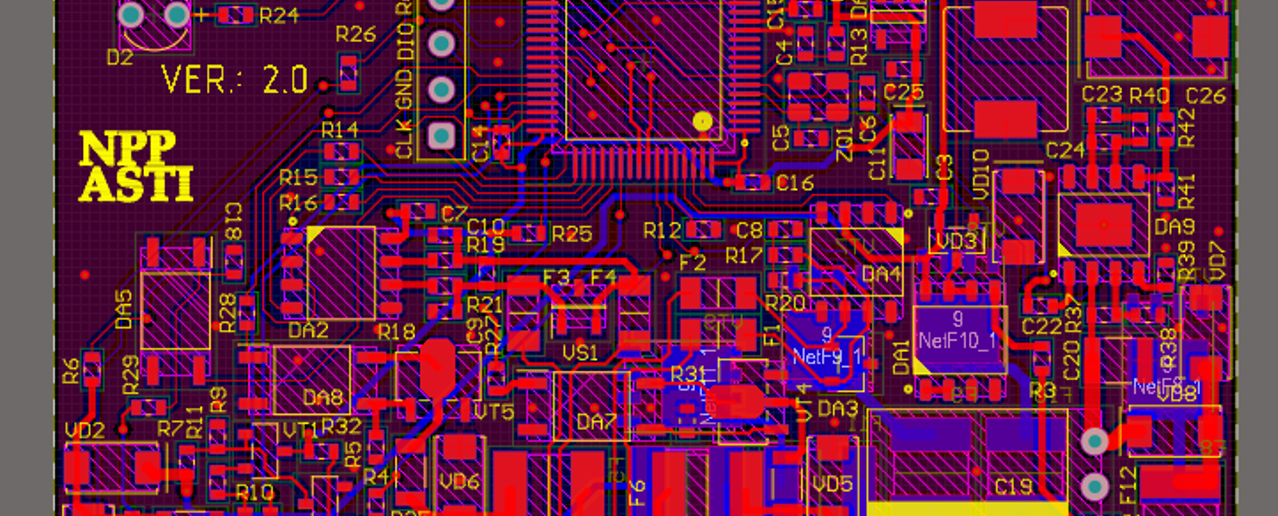

На архитектуру влияет число слоев печатной платы. Высокая плотность компонентов, быстрые интерфейсы и несколько цепей питания требуют отдельных опорных плоскостей и контролируемых возвратных путей. Для простого устройства достаточно двух слоев, но такое решение принимается после анализа схемы и условий эксплуатации.

Мы также оцениваем ремонтопригодность и доступность диагностики. На плате предусматриваются контрольные точки, сервисные разъемы, цепи программирования и способы безопасного запуска. Эти элементы занимают место, зато сокращают время испытаний и поиска неисправностей.

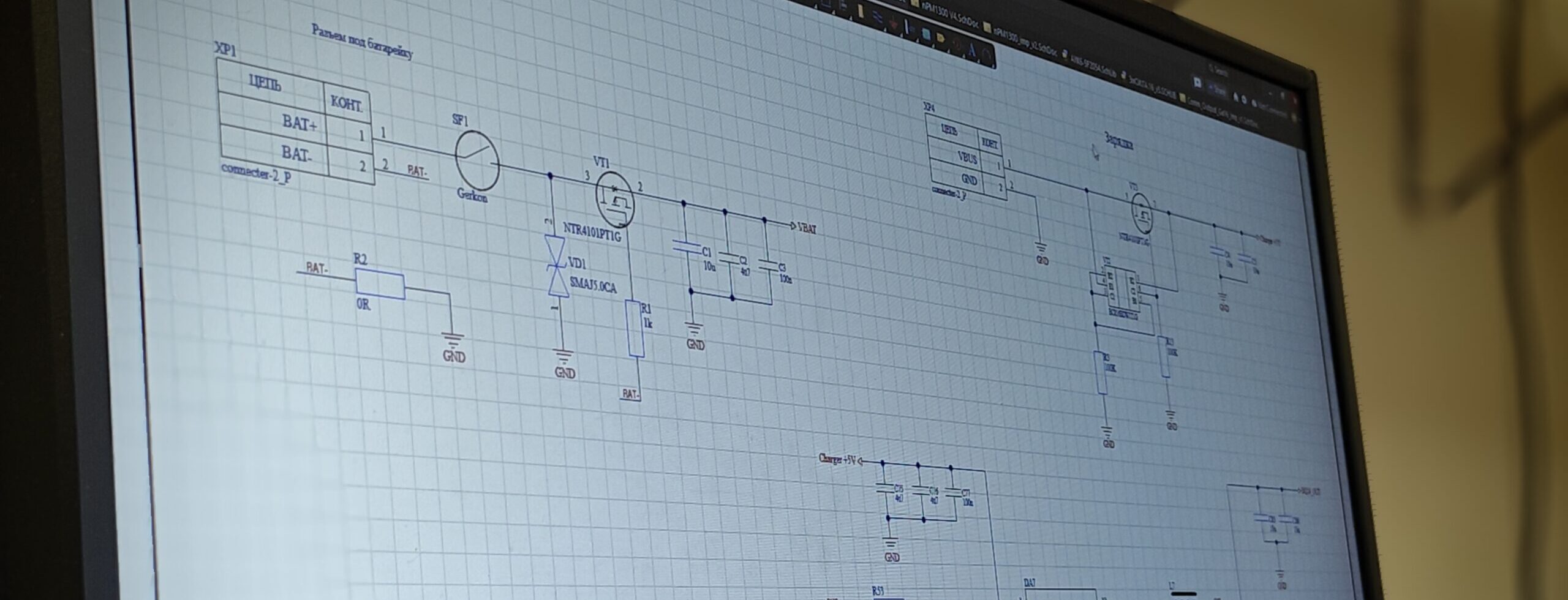

Как создается принципиальная электрическая схема?

Принципиальная схема описывает электрические связи, номиналы, обозначения и логику работы узлов. Она должна быть понятна разработчику, производству, испытателю и инженеру, который будет сопровождать изделие после выпуска.

Расчет и проверка ключевых узлов

Сначала рассчитываются цепи, от которых зависит работоспособность всего устройства. К ним относятся питание, тактирование, сброс, программирование, защита входов и управление нагрузкой.

Для источников питания проверяются входной диапазон, выходной ток, пульсации, коэффициент полезного действия, нагрев и устойчивость регулирования. Для силовых ключей рассчитываются потери проводимости и переключения. В аналоговых трактах оцениваются усиление, полоса, шум, входное сопротивление, смещение и итоговая погрешность.

В цифровой части контролируются уровни сигналов, подтягивающие резисторы, нагрузочная способность выводов и порядок запуска. Для шин связи задаются топология, согласование, длина линий и требования к опорной плоскости. При высоких скоростях значение имеет геометрия проводников, поэтому ограничения передаются в правила трассировки.

В одном проекте нередко создается несколько принципиальных электрических схем: основная плата, модуль питания, интерфейсный узел, панель индикации или отладочный адаптер. Мы связываем их едиными обозначениями и таблицами интерфейсов. Нумерация контактов, направление сигналов и уровни питания проверяются между всеми модулями.

Схема проходит автоматический и ручной контроль. Электрические правила выявляют неподключенные выводы, конфликт типов цепей, ошибки питания и повтор обозначений. Ручная проверка оценивает физический смысл решения: достаточен ли запас по мощности, правильно ли выбрана защита, устойчив ли источник и корректно ли организована земля чувствительного канала.

Читаемость документации имеет практическое значение. Сигналы получают понятные имена, функциональные блоки разделяются, цепи питания обозначаются единообразно. Перегруженная схема затрудняет проверку, увеличивает время отладки и усложняет дальнейшую модернизацию изделия.

Перед переходом к плате мы выполняем перекрестную проверку схемы и спецификации. Уточняются корпуса, номиналы, допуски, мощности, полярность и артикулы. Компоненты с особыми требованиями к размещению получают отдельные инженерные примечания.

Как проверяется готовая разработка?

Проверка охватывает схему, плату, спецификацию и производственные данные. Ее задача - обнаружить несоответствия до закупки компонентов и запуска изготовления.

Сначала проект сверяется с техническим заданием. Затем выполняются автоматические проверки электрических и топологических правил. После этого инженер просматривает питание, интерфейсы, распиновку, корпуса, полярность, маркировку, контрольные точки и монтажные ограничения.

Особое внимание уделяется границам между функциональными блоками. Ошибки часто возникают в местах соединения: различаются уровни питания, направления сигналов, нумерация разъемов или последовательность включения. Перекрестная проверка интерфейсов снижает риск таких дефектов.

Документация и проверка прототипа

Заказчик получает комплект данных, достаточный для изготовления, сборки и контроля платы. Состав комплекта зависит от стадии проекта и требований производственного подрядчика.

• Файлы изготовления печатной платы
• Карта сверления отверстий
• Спецификация электронных компонентов
• Координаты установки элементов
• Сборочные чертежи платы
• Принципиальная электрическая схема
• Трехмерная модель платы
• Перечень инженерных замечаний

Перед передачей файлов мы сверяем позиции спецификации с обозначениями на схеме и плате. Проверяются корпус, номинал, производитель, артикул и согласованные замены. Разрешенные аналоги оформляются отдельно, поэтому монтажная площадка не подбирает детали без участия разработчика.

Если проект включает прототип, мы сопровождаем изготовление и сборку первой партии. После получения плат проводится визуальный контроль, проверяется сопротивление силовых цепей и выполняется запуск с ограничением тока. Источники питания вводятся в работу поэтапно, затем тестируются тактирование, интерфейсы, входы, выходы и работа под нагрузкой.

Результаты испытаний фиксируются в протоколе. При отклонении определяется источник проблемы: схема, разводка, монтаж, компонент, прошивка или исходное требование. Исправление вносится в управляемую версию проекта и отражается в документации, чтобы следующая партия повторяла проверенное решение.

Для серийного изделия дополнительно разрабатывается методика приемочного контроля. В ней задаются точки измерения, рабочие пределы, порядок подачи питания и критерии брака. Такая методика помогает производству выявлять дефекты сборки до установки платы в корпус.

Как заказать разработку?

Заказ начинается с заявки и краткого описания устройства. Мы изучаем исходные данные, формируем перечень технических вопросов и предлагаем состав работ с измеримым результатом каждого этапа.

В заявке следует указать назначение изделия, тип питания, интерфейсы, габариты, условия эксплуатации, желаемый срок и планируемый объем выпуска. К обращению стоит приложить структурную схему, чертеж корпуса, перечень компонентов, фотографии, прототип или исходные файлы прежней версии.

После первичного анализа мы согласуем этапы проекта, формат документации, критерии приемки, сроки, стоимость, порядок передачи исходников и сопровождение производства. Для сложной разработки устанавливаются контрольные точки, на которых заказчик рассматривает архитектуру, принципиальную схему и размещение компонентов.
