Печатная плата - базовый конструктивный элемент, на котором строится логика, надежность и повторяемость любого электронного устройства. Качество результата зависит не от одной операции, а от связки инженерной проработки, корректной документации, технологичного изготовления, стабильного монтажа и контроля готового узла.
Мы рассматриваем такую работу как единый инженерный процесс. Заказчик получает не набор разрозненных услуг, а понятную схему: анализ задачи, разработка печатных плат, выпуск документации, производство печатных плат, пайка, монтаж, тестирование и передача готового изделия или партии.
Что включает разработка печатных плат?

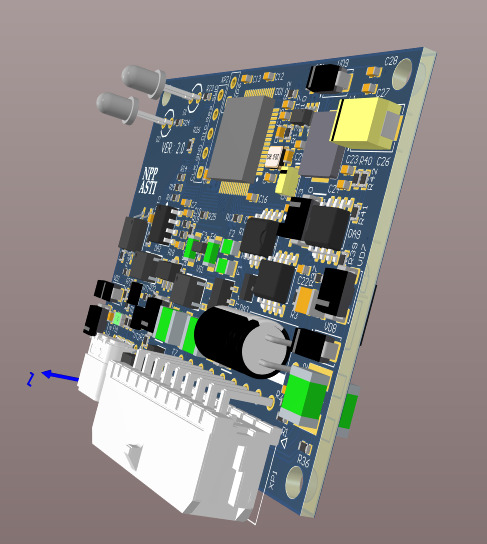

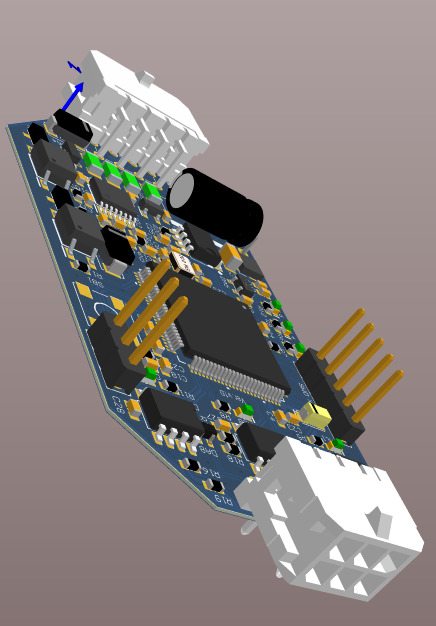

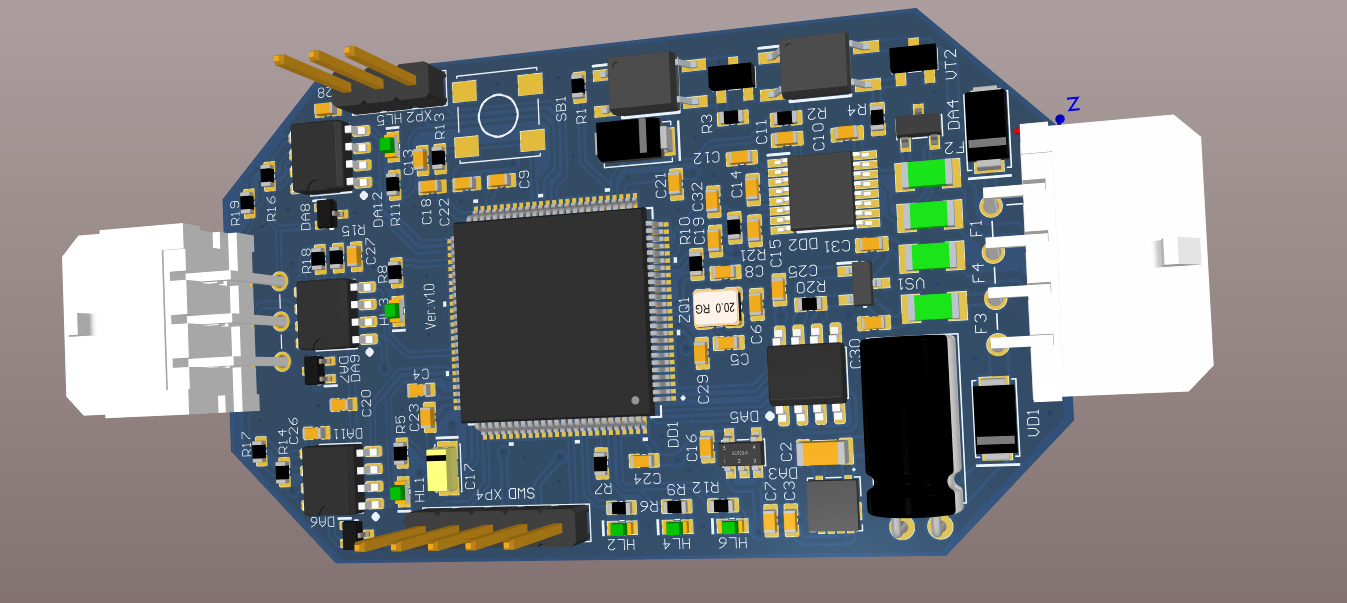

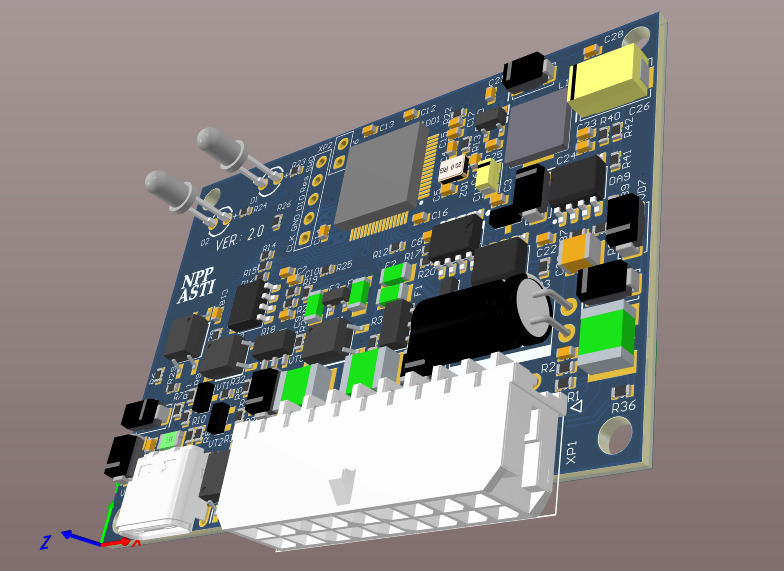

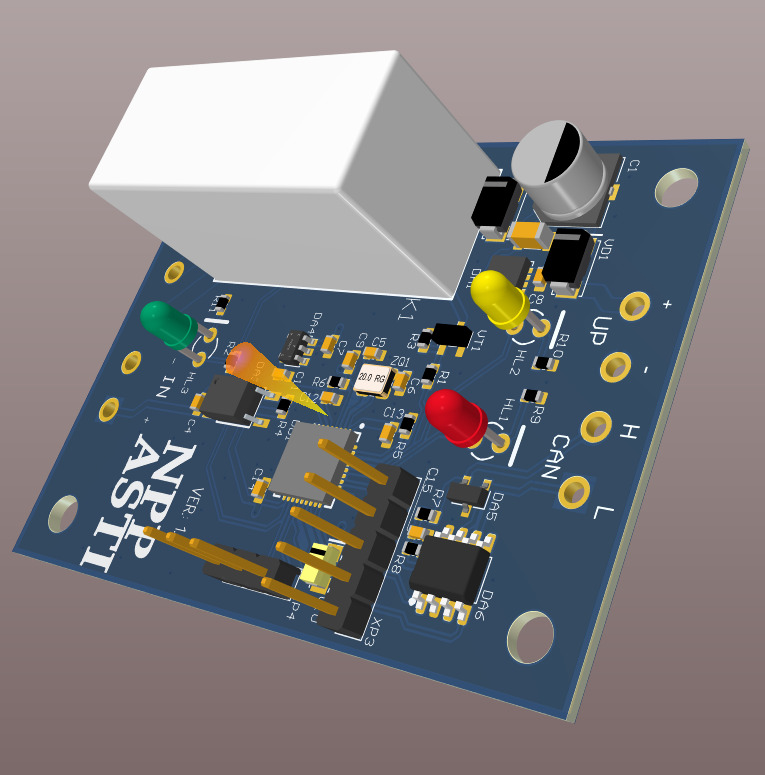

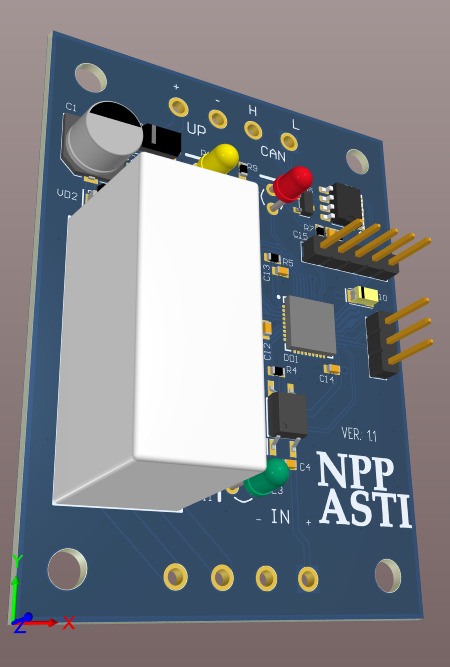

Разработка печатных плат начинается не с трассировки, а с анализа требований к изделию. На этом этапе определяется архитектура платы, ее габариты, число слоев, состав компонентов, тепловой режим, требования к помехозащищенности и условия серийного выпуска.
Когда заказчик обращается с задачей на создание новой платы, мы сначала разбираем назначение устройства. Нужно понять, какие функции выполняет электронное устройство, какие интерфейсы используются, какие токи проходят по цепям, где критичны длины линий, какие ограничения заданы по корпусу и как будет организован дальнейший монтаж.

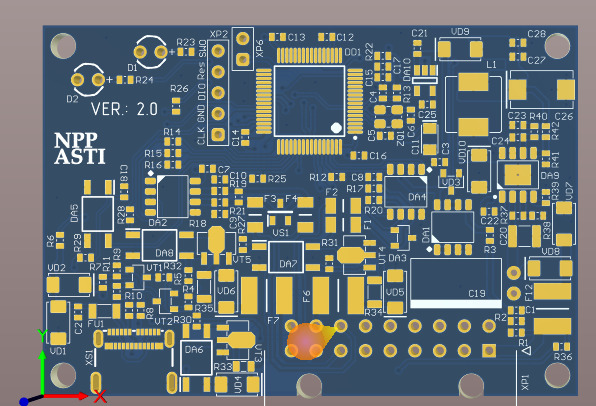

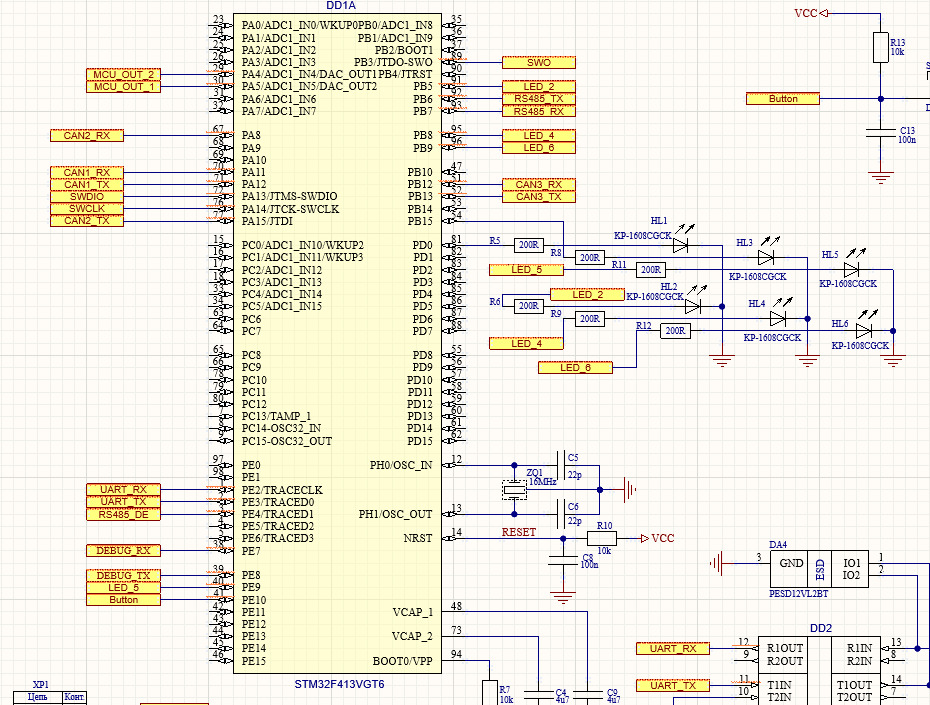

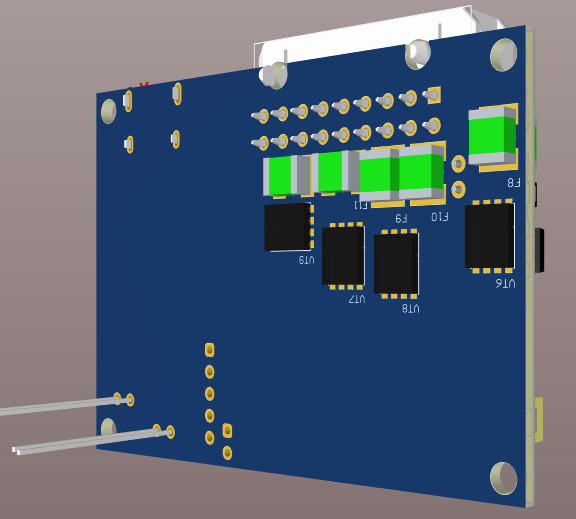

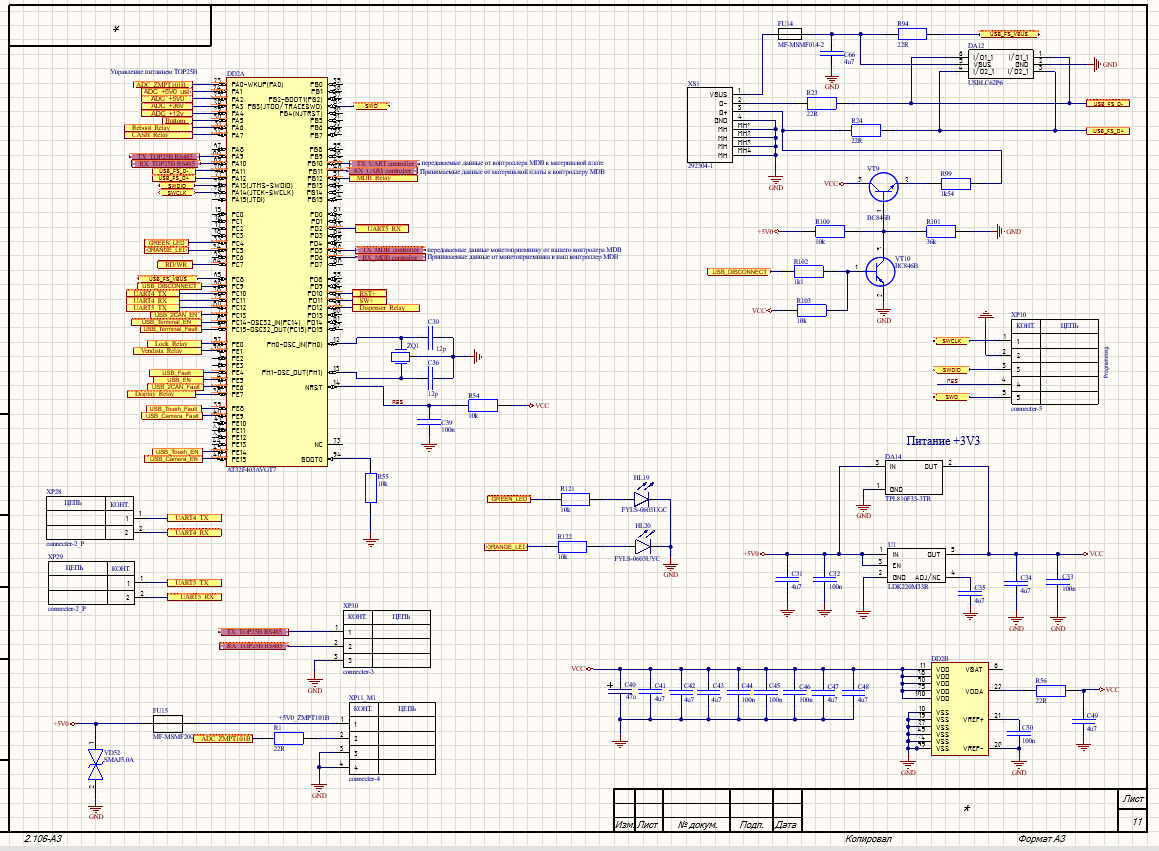

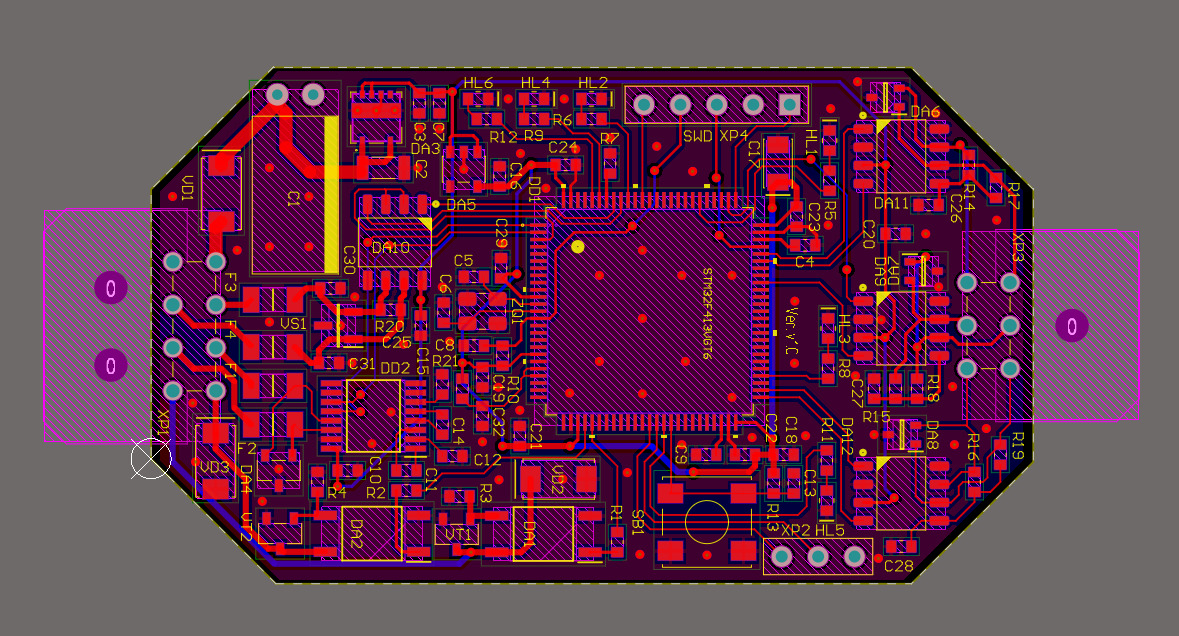

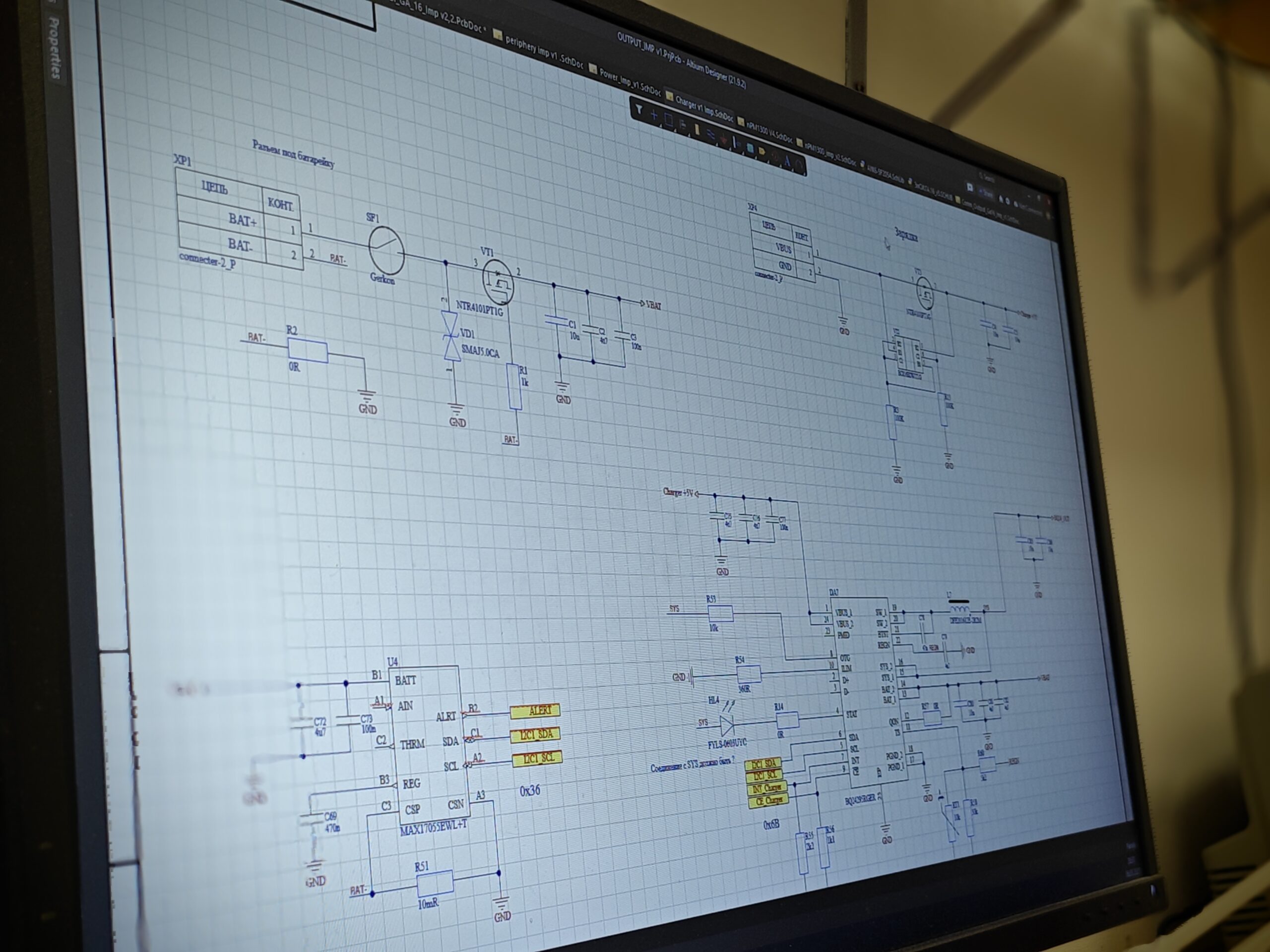

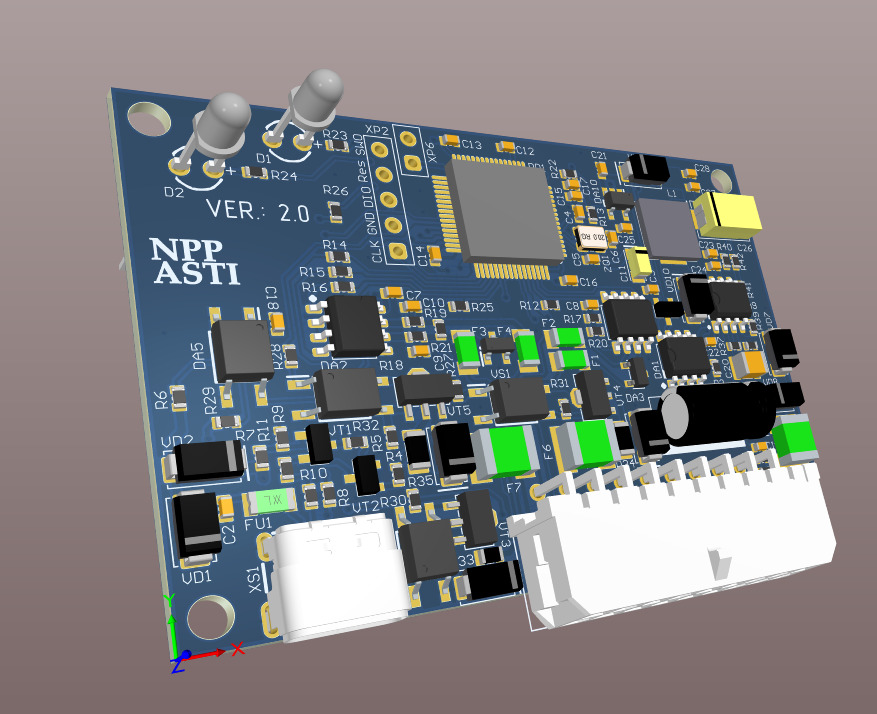

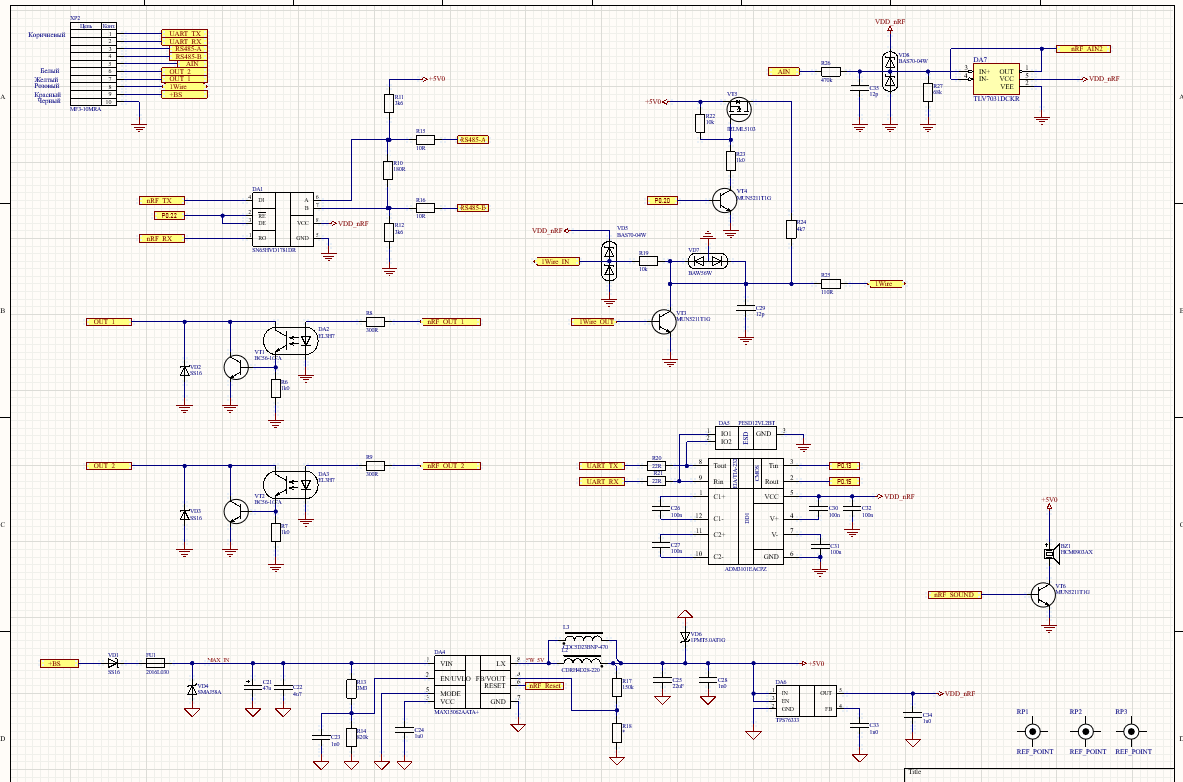

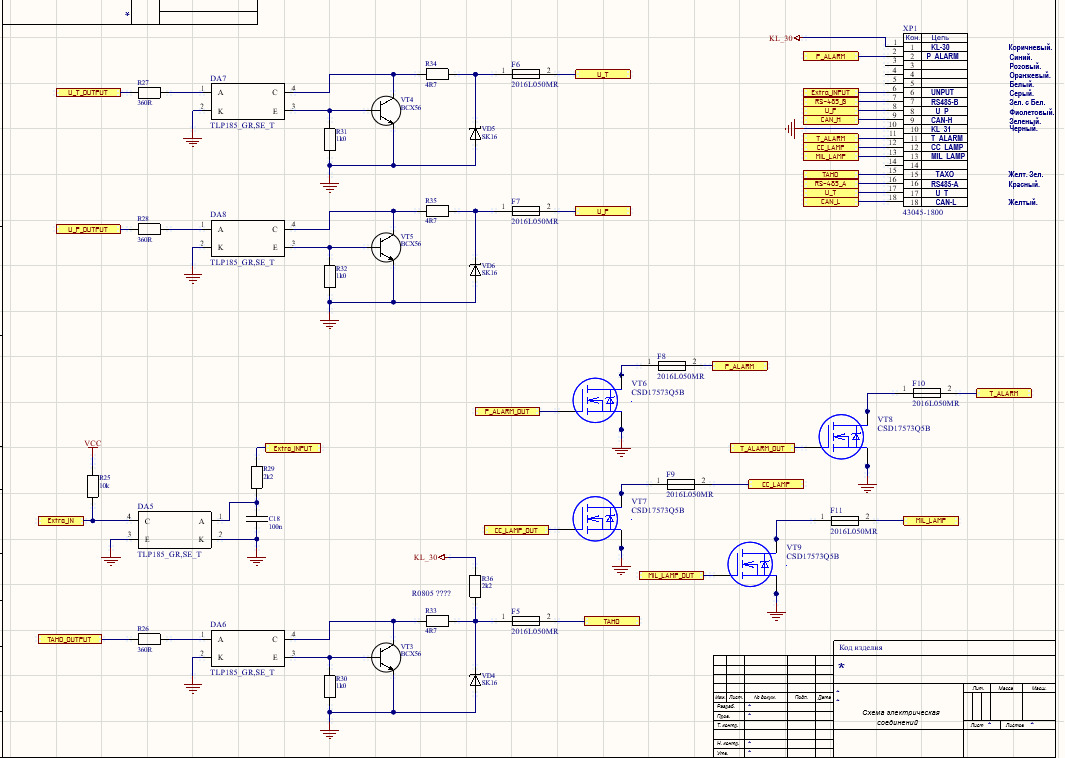

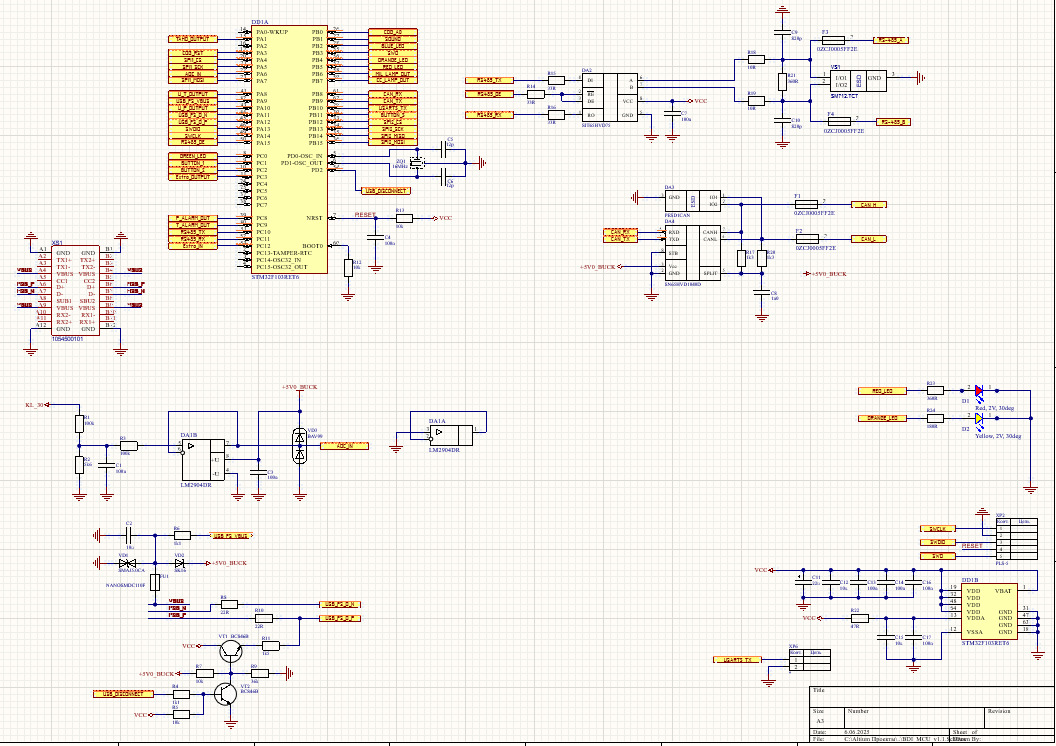

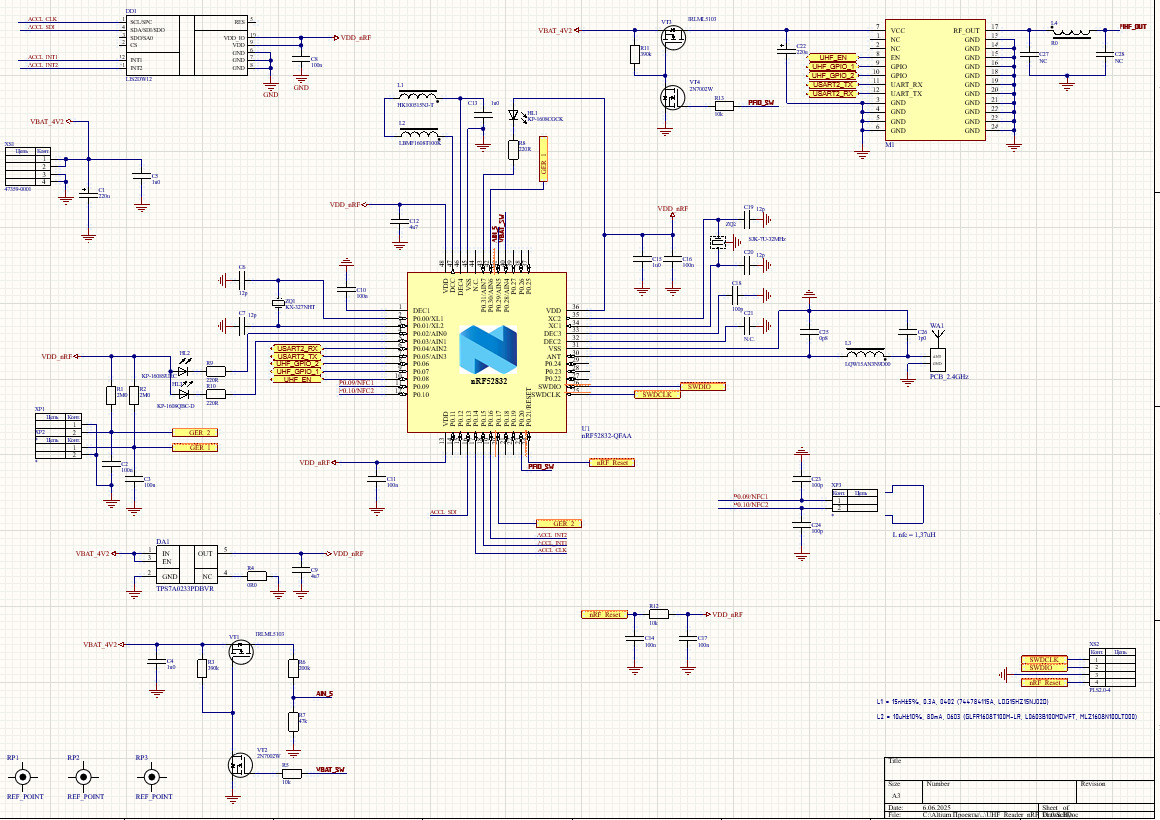

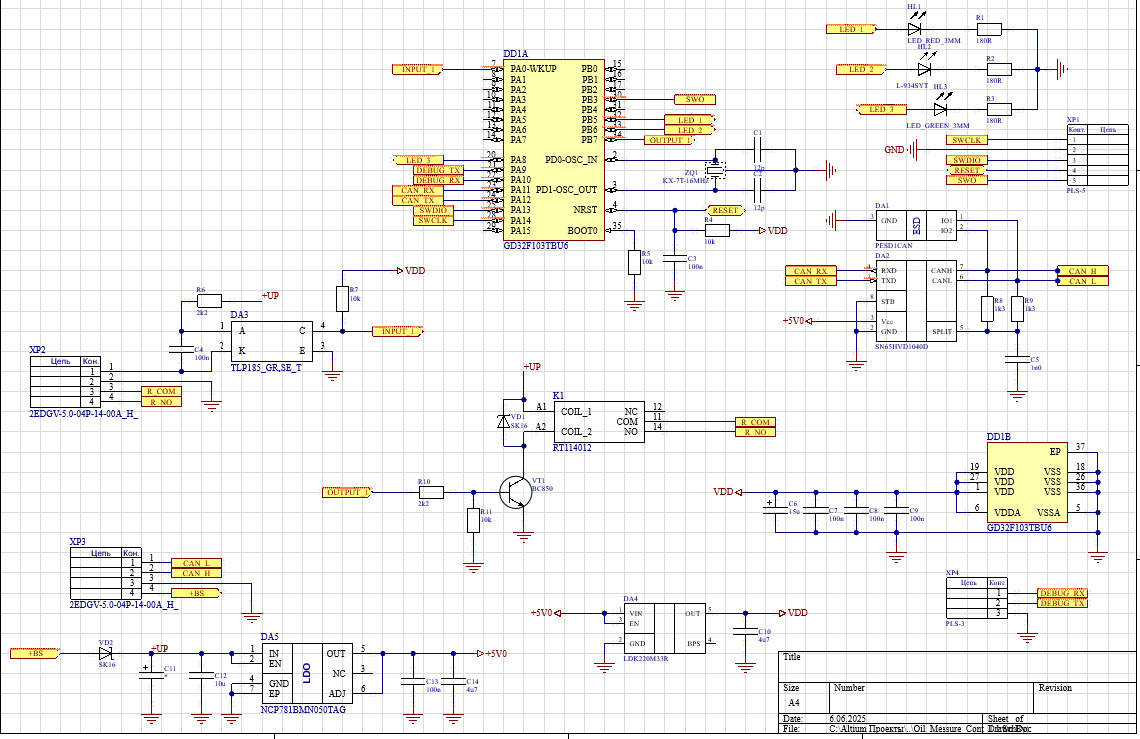

После этого формируется техническая база проекта. В нее входят электрическая схема, перечень компонентов, требования к питанию, правила разводки, параметры отверстий, тип покрытия, данные по тепловым зонам и ограничения по производству. Если исходных материалов мало, инженерная часть дополняется по результатам согласования с заказчиком.

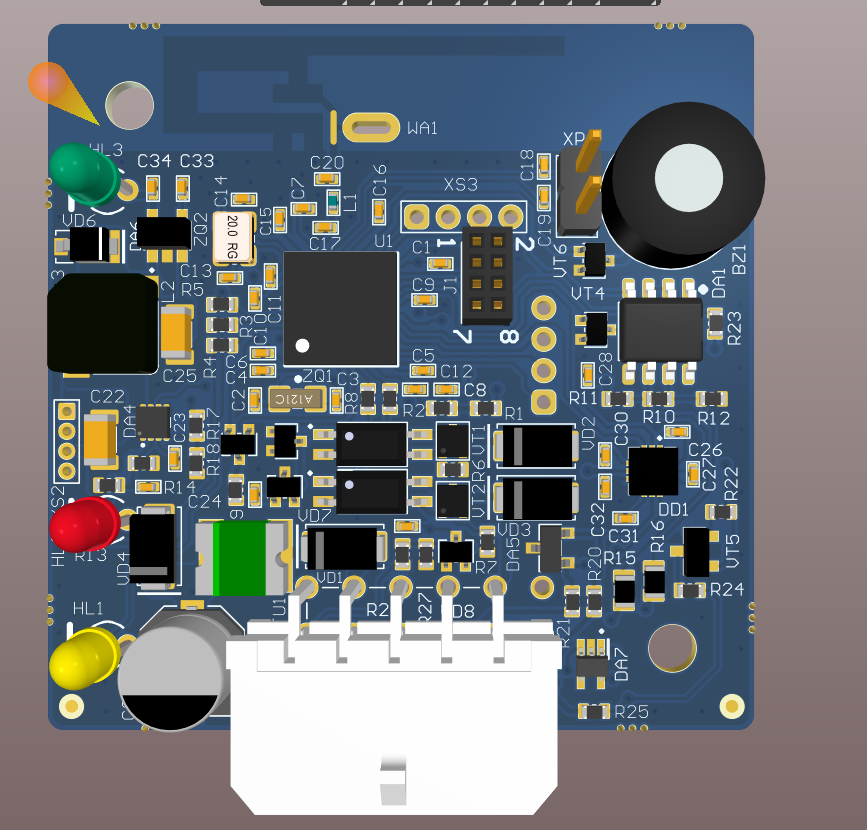

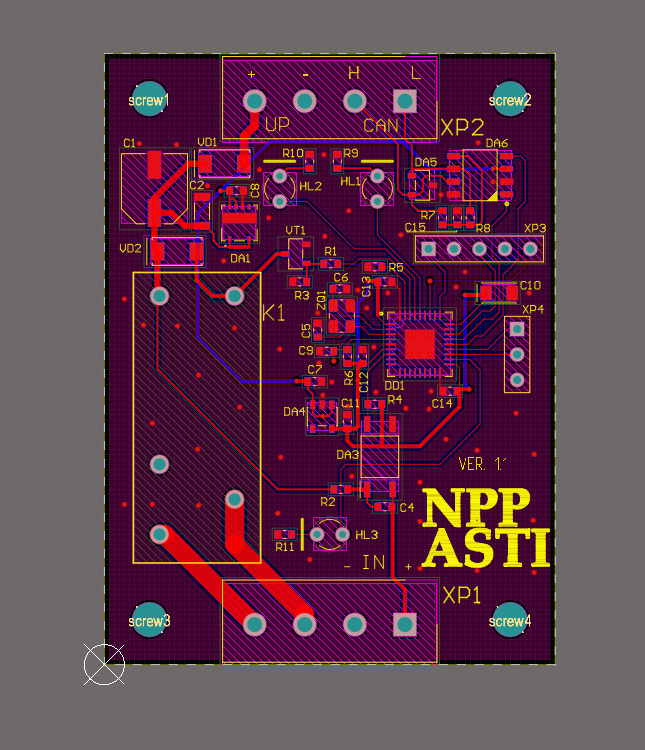

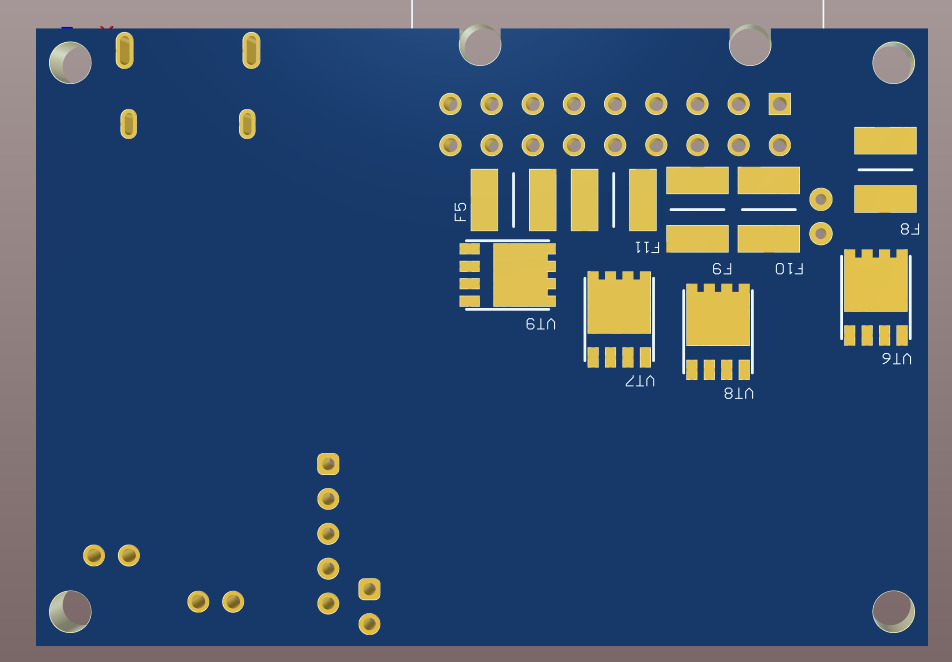

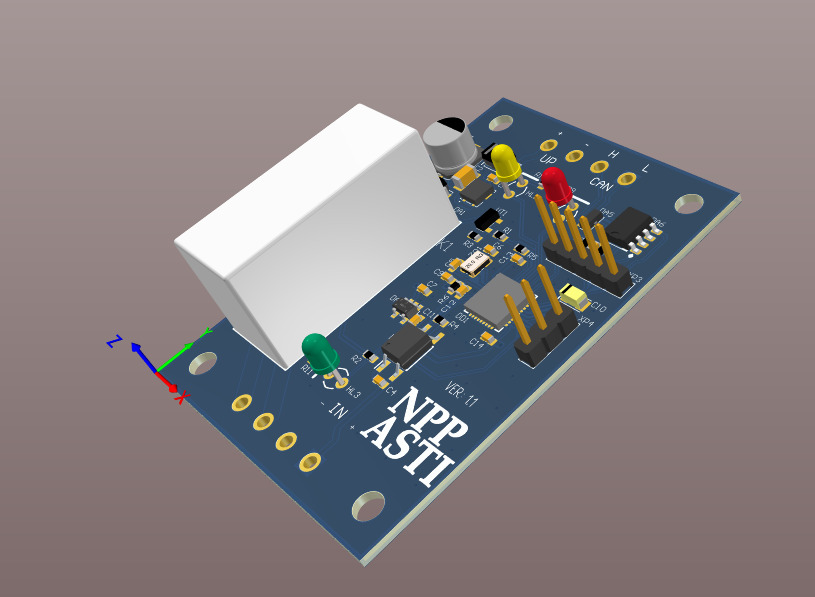

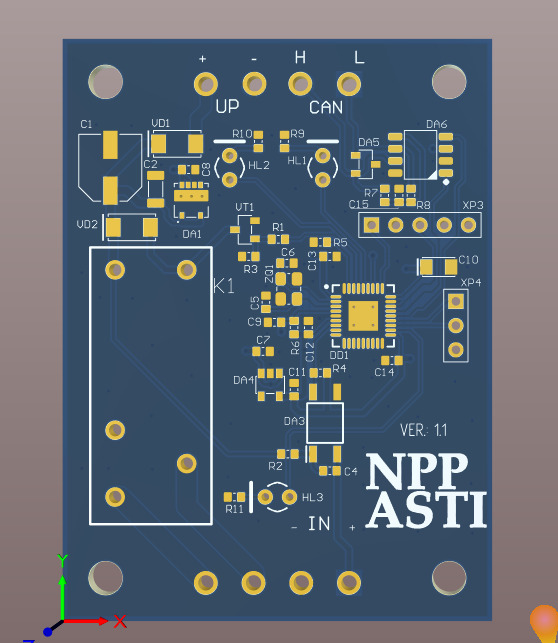

Грамотная печатная плата всегда начинается с правильной структуры. Еще до старта трассировки важно определить, где пройдет силовая часть, где будут чувствительные сигнальные цепи, как разделить функциональные зоны, нужен ли отдельный слой земли и как обеспечить удобство дальнейшей сборки.
С чего начинается проектирование печатных плат
Проектирование печатных плат опирается на техническое задание и реальные режимы работы изделия. Без этого даже аккуратная разводка не дает устойчивого результата в серии.
- назначение платы
- габариты и форма
- токи и напряжения
- рабочие частоты
- число интерфейсов
- условия эксплуатации
- объем выпуска
После анализа исходных данных выбирается базовая конструкция. Для простой логики подходит односторонняя или двусторонняя плата. Для плотной компоновки, сложных цепей питания и скоростных интерфейсов требуется многослойная структура с четко заданным стеком.
Какие данные ускоряют создание платы
Чем полнее исходные материалы, тем быстрее идет создание проекта и тем меньше итераций в согласовании. Даже неполный комплект дает хороший старт, если в нем отражена суть задачи.
- электрическая схема
- описание функций изделия
- 3D модель корпуса
- требования по питанию
- перечень разъемов
- фото прототипа
- план по срокам
Если части данных нет, мы закрываем этот пробел инженерной проработкой. Такой подход помогает запустить разработку без потери качества и без лишних переделок на поздних этапах.
Как проходит изготовление печатных плат?
Изготовление печатных плат представляет собой последовательную технологическую цепочку. Качество результата зависит от корректности входных файлов, точности операций и соблюдения допусков на каждом участке производства.
После завершения проектирования выпускается комплект производственных данных. Он включает Gerber-файлы, данные сверловки, чертеж, стек слоев, таблицы размеров, спецификацию материалов и технологические примечания. Если документация подготовлена точно, производство печатных плат идет без лишних уточнений и задержек.

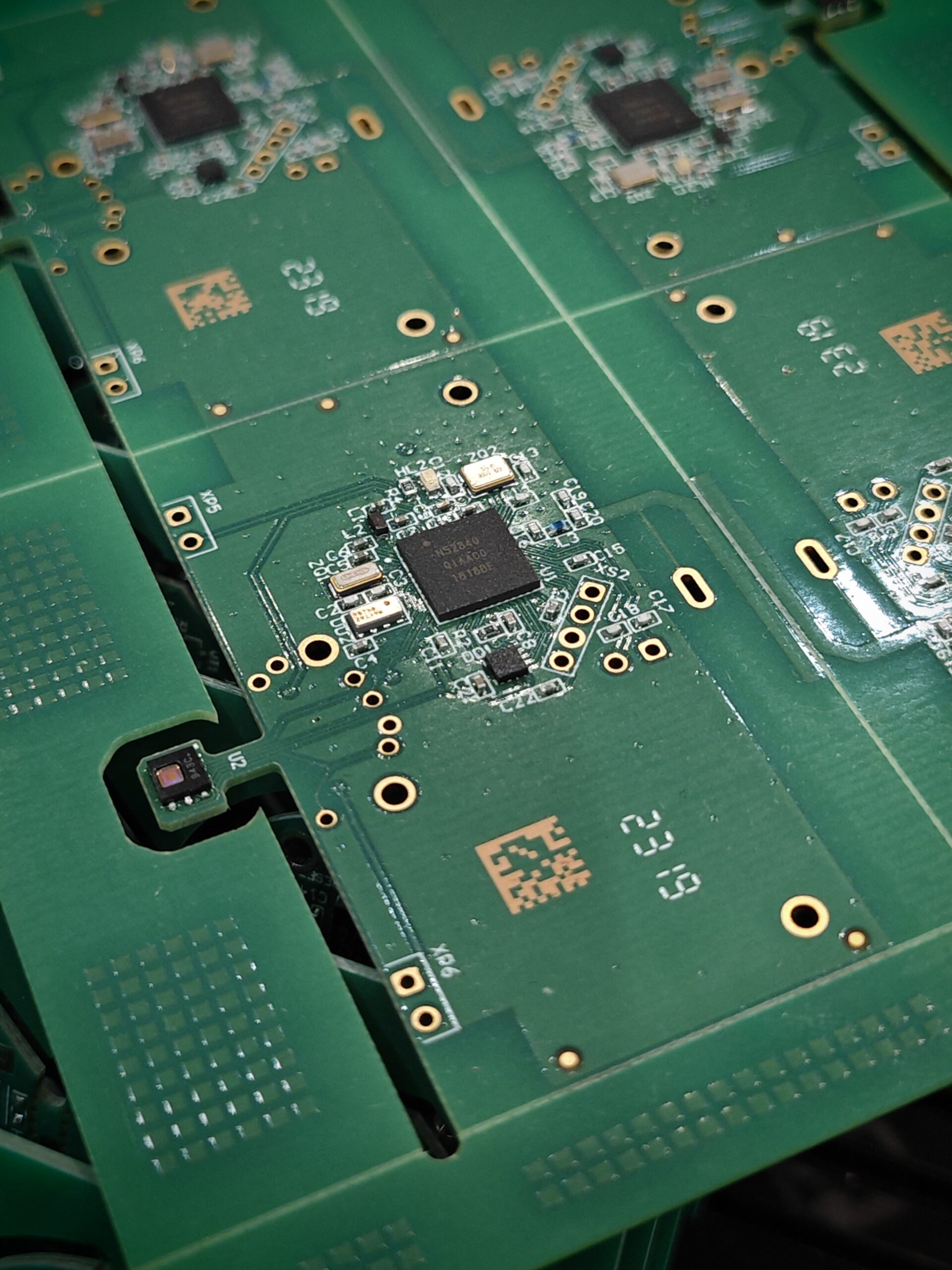

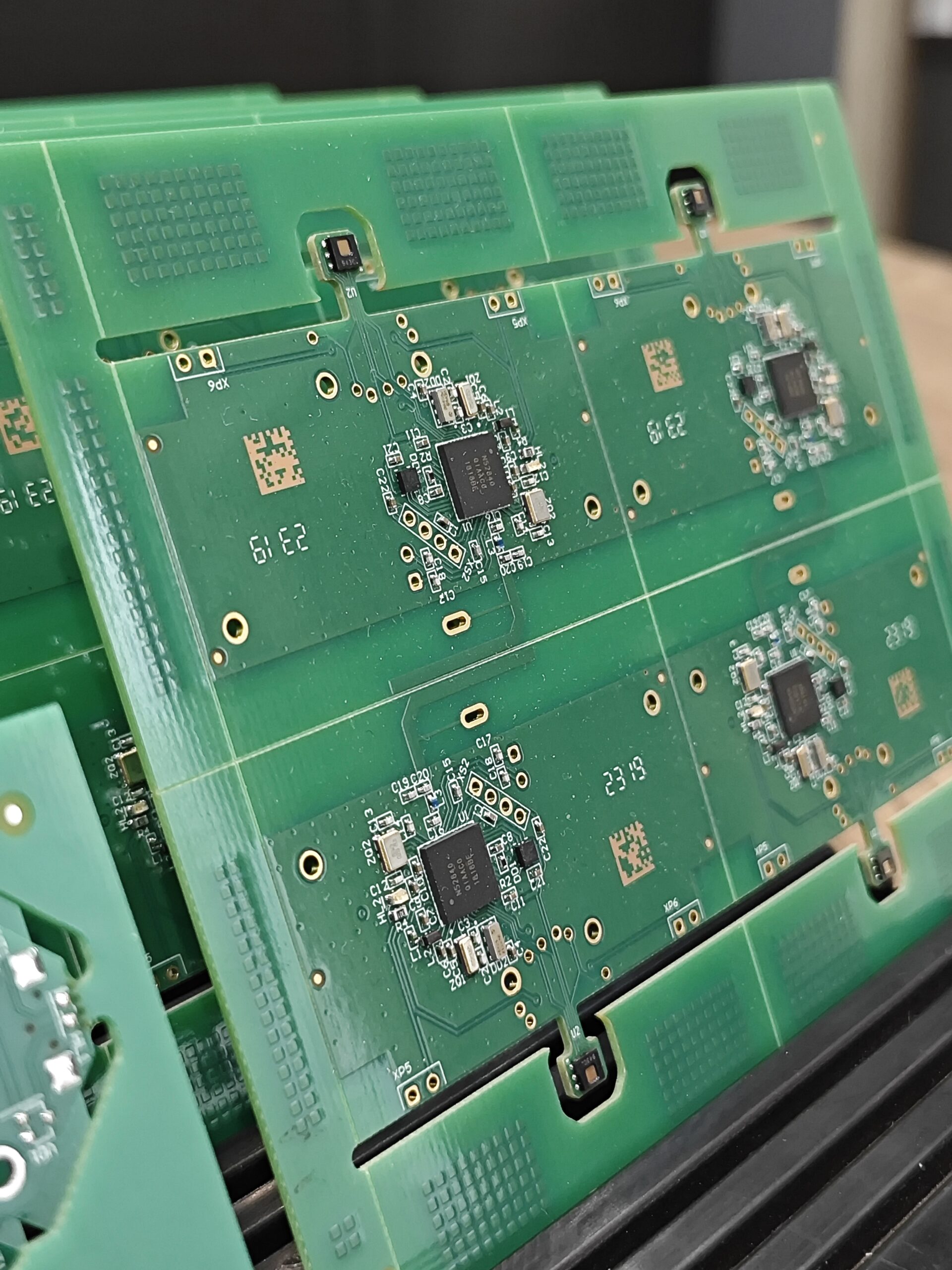

Далее начинается выпуск заготовки. Выполняются перенос рисунка, травление проводящего рисунка, сверление, металлизация отверстий, нанесение паяльной маски, маркировки и финишного покрытия. Если конструкция многослойная, добавляются операции прессования пакета, совмещения внутренних слоев и дополнительный контроль геометрии.
На этой стадии особенно важна связка между разработкой и производством. Изображение на экране и реальная плата - разные уровни одного проекта. Нужно учитывать минимальную ширину проводников, зазоры, допуски по сверловке, параметры переходных отверстий, плотность монтажа и доступность площадок для пайки.
Какие ошибки удорожают производство
Часть решений резко усложняет изготовление и при этом не дает полезного инженерного эффекта. Такие вещи лучше убирать еще до передачи данных в цех.
- избыточная плотность трассировки
- неоправданно малые зазоры
- редкие толщины материалов
- нестандартные отверстия
- сложный контур платы
- тесная посадка корпусов
Когда разработка печатных плат ведется с учетом реальных технологических границ, заказчик получает более стабильную цену, а запуск серии проходит без постоянных корректировок. Это важно и для опытного образца, и для серийной партии.
Почему важны монтаж и пайка?

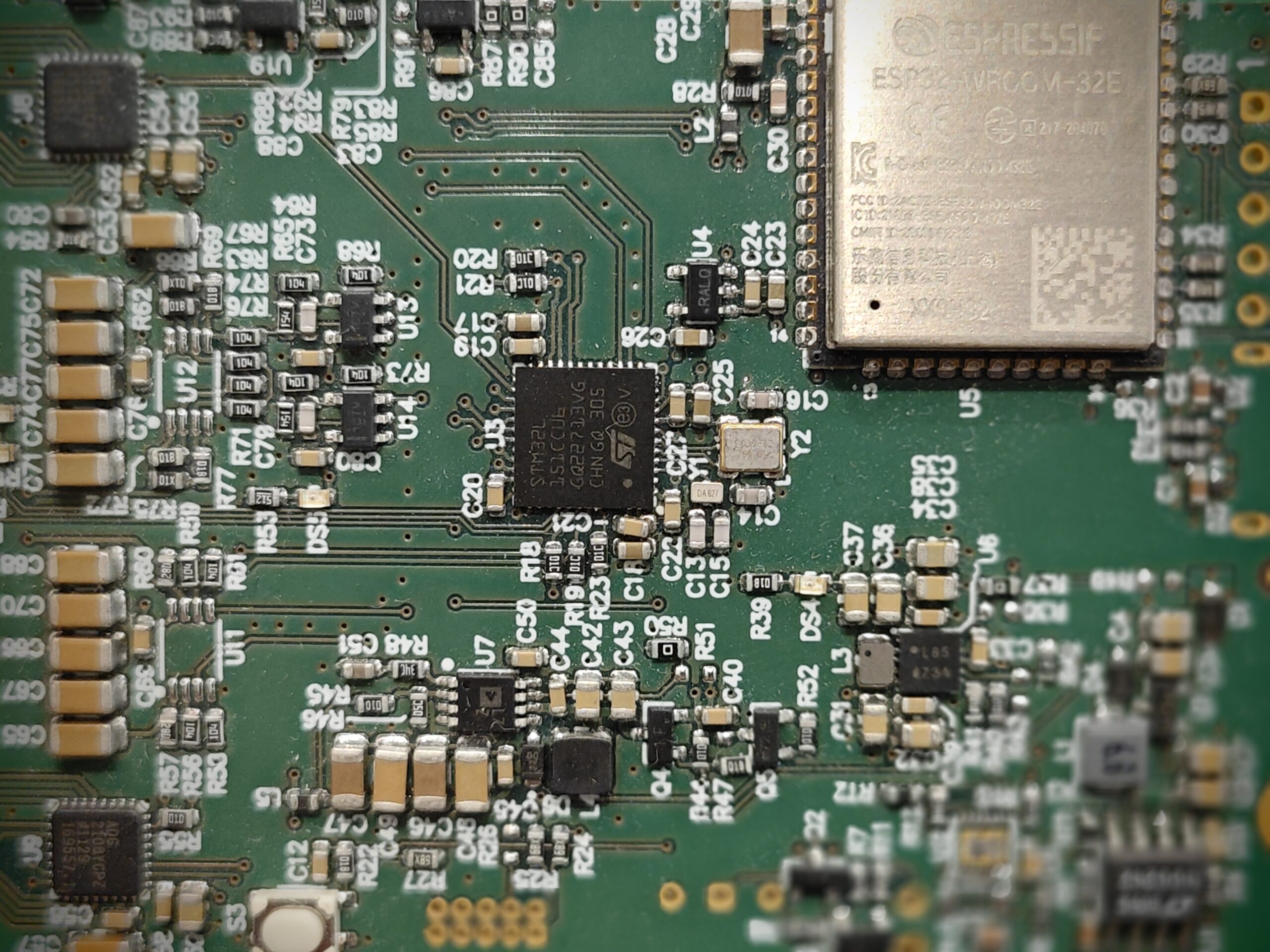

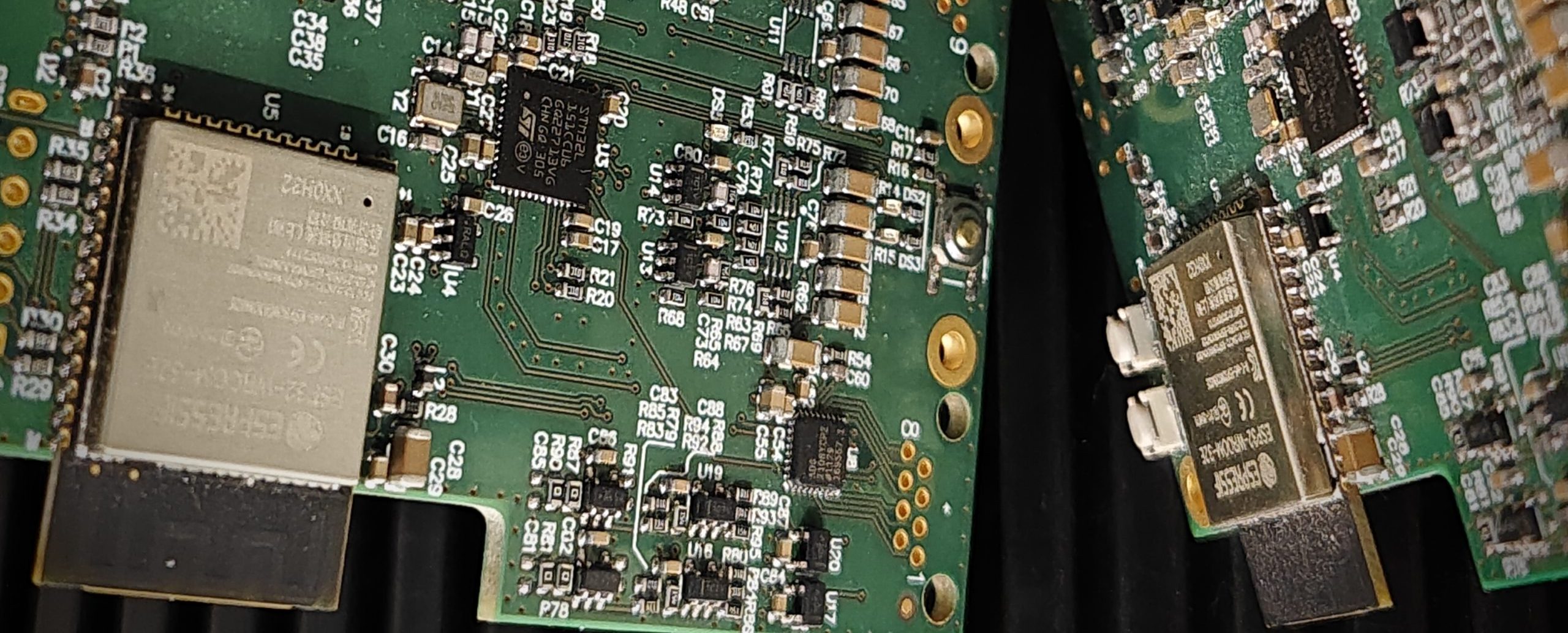

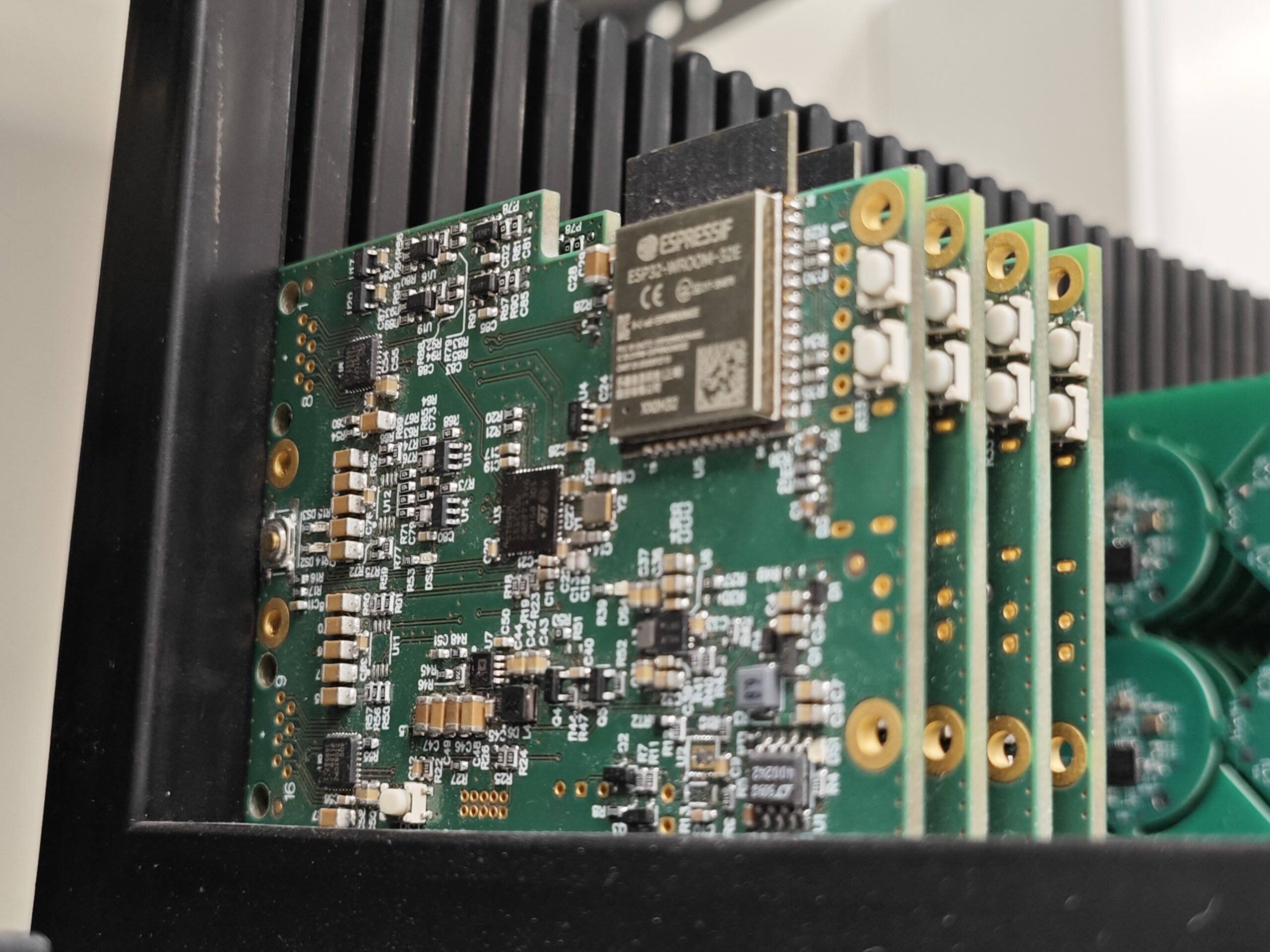

Даже качественно изготовленная печатная плата не раскрывает своих характеристик без стабильной сборки. Монтаж, пайка, отмывка, контроль полярности и проверка соединений напрямую влияют на работоспособность изделия и его ресурс.

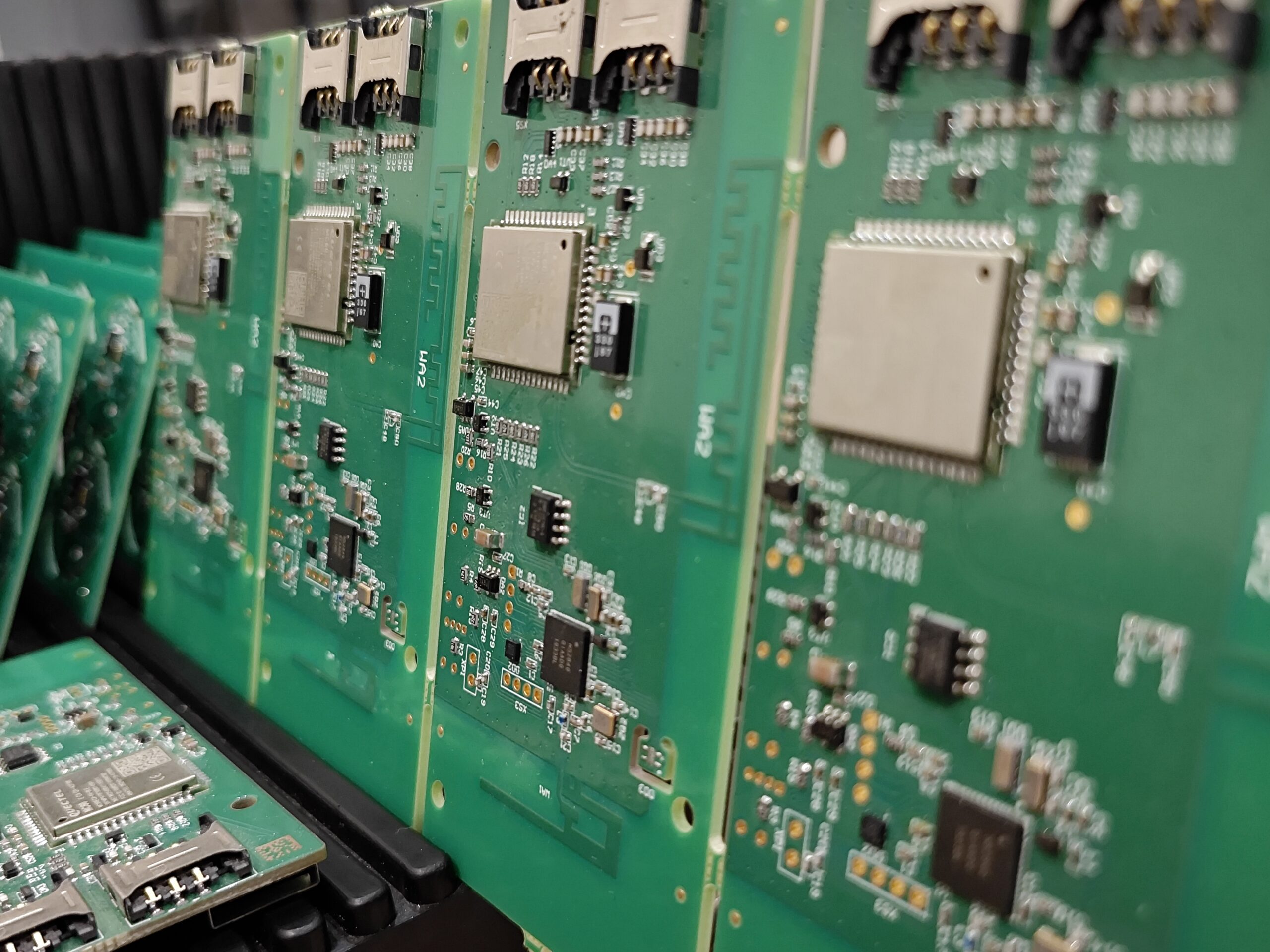

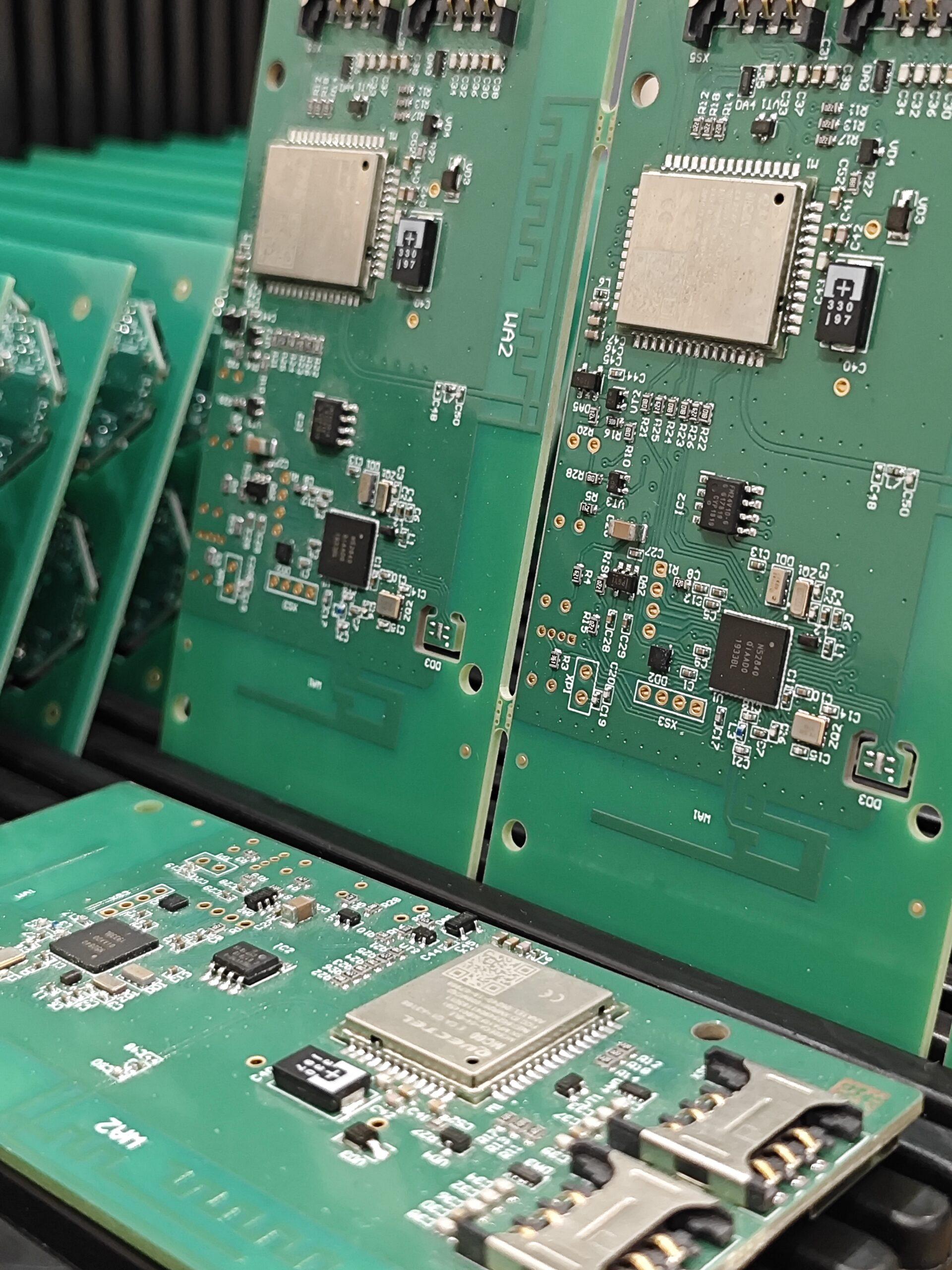

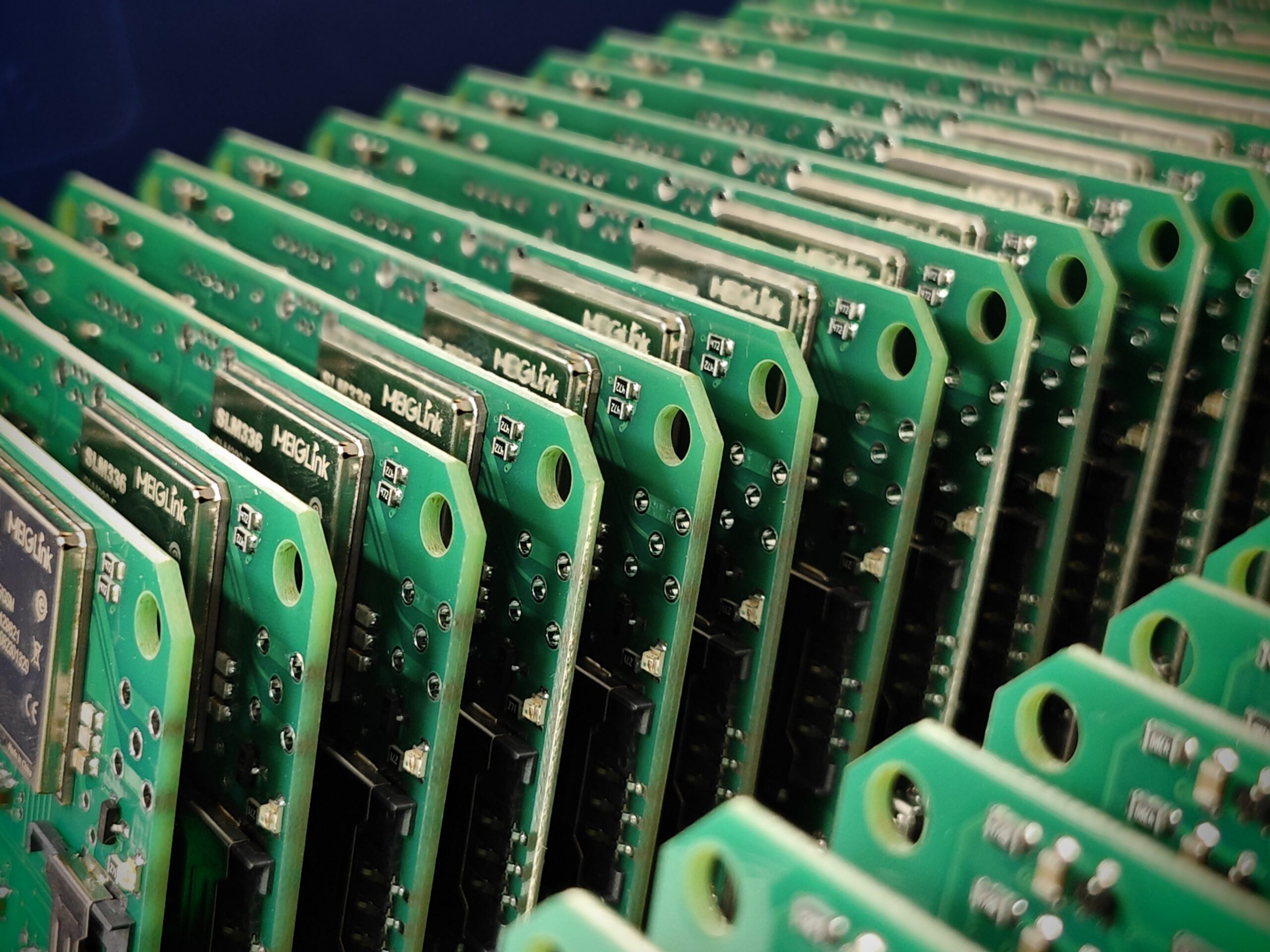

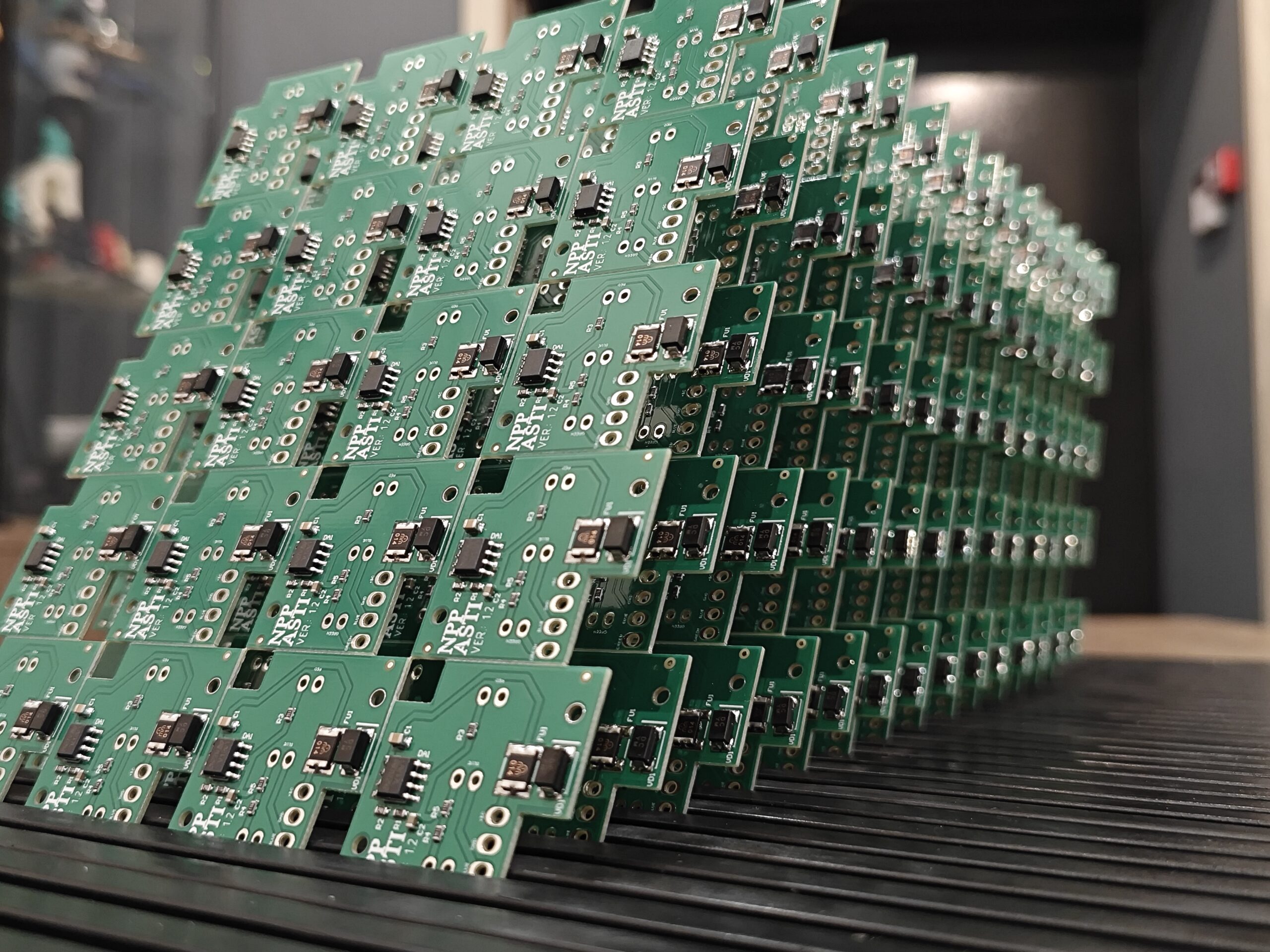

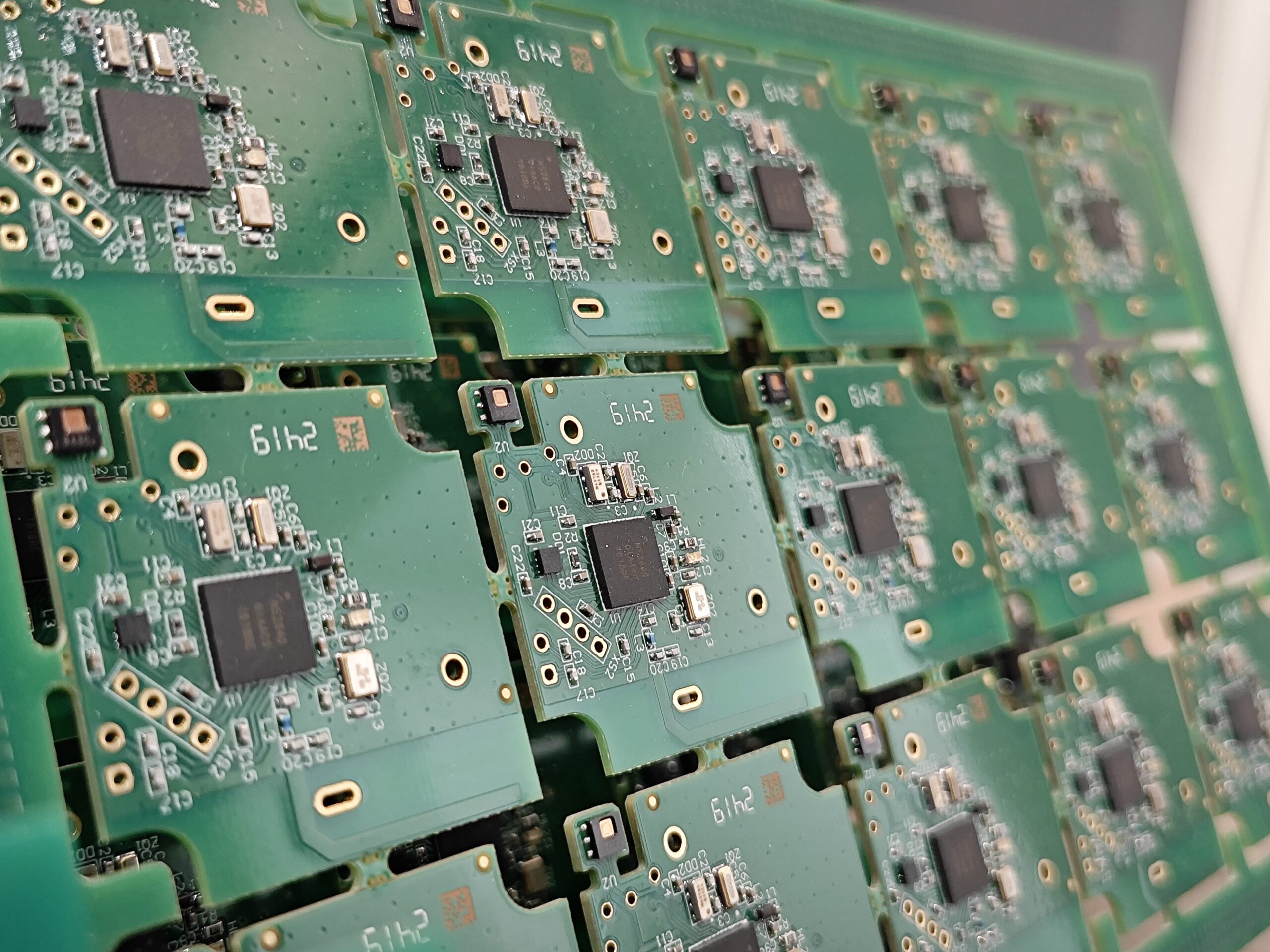

После выпуска плат начинается этап комплектации и сборки. Если речь идет о серии, критична повторяемость процесса: хранение компонентов, контроль срока годности пасты, режимы оплавления, точность установки и стабильность результата по всей партии. Здесь нужна не только аккуратность, но и технологическая дисциплина.

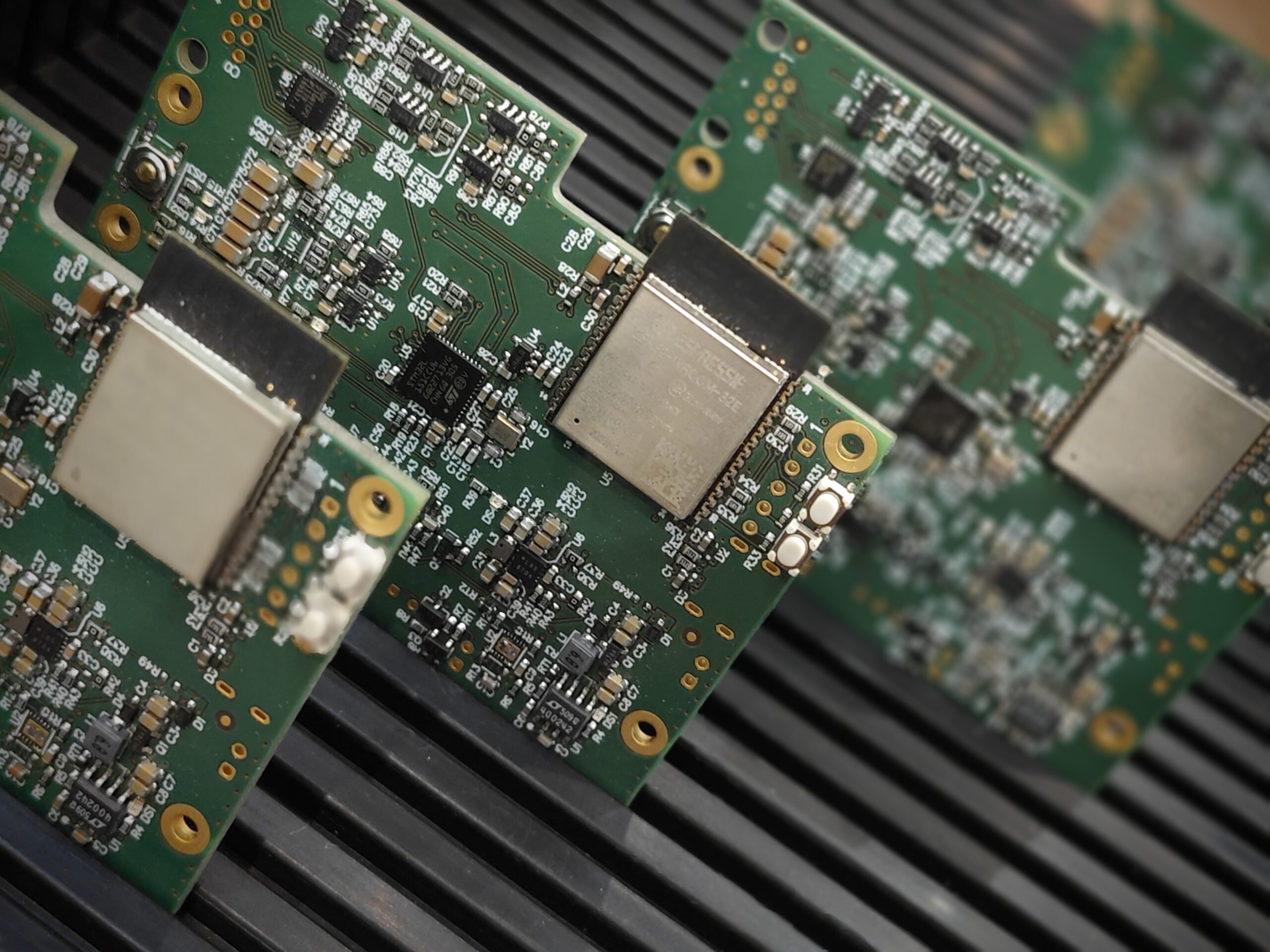

Мы ведем монтаж печатных плат с учетом конструкции изделия и способа дальнейшей эксплуатации. Для поверхностных компонентов применяется автоматизированная установка и пайка в печи. Для выводных элементов, силовых разъемов, нестандартных корпусов и узлов с особыми требованиями используется ручная операция под контролем технолога.
Пайка должна обеспечивать и электрический контакт, и механическую устойчивость соединения. Неправильный профиль нагрева, избыток флюса, перегрев площадки или неудачная геометрия контактного узла быстро проявляются на испытаниях и в работе под нагрузкой.
Что входит в сборку электронного устройства
Сборка не ограничивается установкой компонентов на плату. Во многих проектах задача выходит за рамки одной PCB и включает корпус, кабели, шлейфы, радиаторы, экраны и разъемные группы.
- подготовка компонентов
- автоматический монтаж
- ручная пайка
- отмывка платы
- прошивка контроллеров
- функциональная проверка
- сборка в корпус
Если требуется, мы берем на себя выпуск узла целиком, а не только производство печатных плат как отдельной детали. Для заказчика это удобный формат: одна команда отвечает и за плату, и за итоговый результат в составе готового электронного устройства.
Как контролируется качество платы и устройства?
Контроль качества нужен на всех стадиях проекта - от проверки входных данных до испытания собранного узла. Иначе ошибка, допущенная в начале, проявится только на финальной сборке, когда цена исправления уже заметно выше.

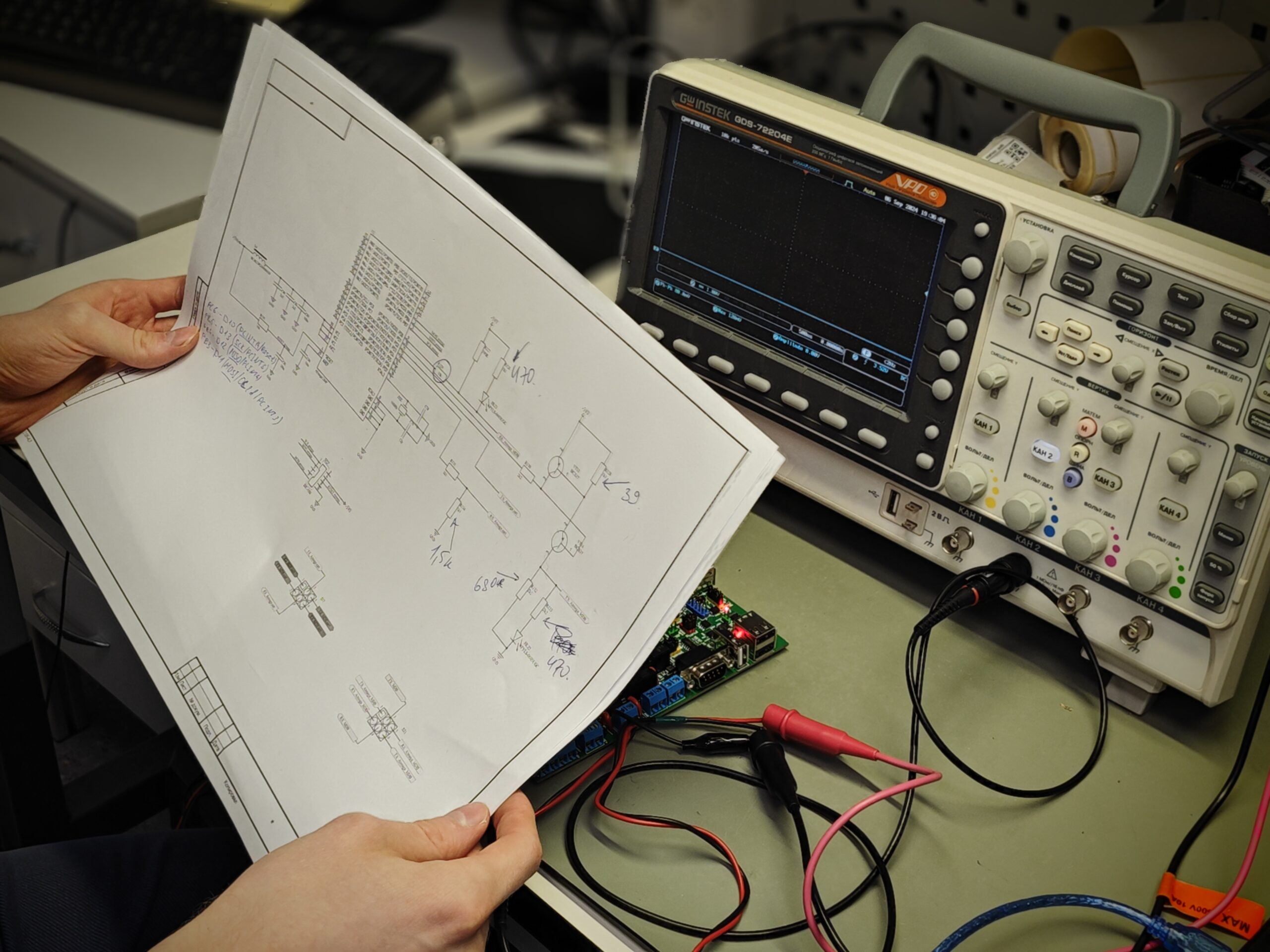

Проверка начинается еще до запуска в производство. Анализируются правила трассировки, посадочные места, логика соединений, критические цепи питания, согласованность конструкторской документации и соответствие выбранной конструкции технологическим ограничениям.
После изготовления заготовок проводится визуальный контроль, измерение ключевых параметров и, при необходимости, электрическая проверка цепей. На этапе сборки проверяются полярность компонентов, качество пайки, отсутствие мостов, непропая и смещений. Для сложных узлов применяются функциональные тесты, программирование, проверка интерфейсов и работа под нагрузкой.
Иногда звучит вопрос: достаточно ли одного включения после сборки? Нет. Единичный запуск не показывает, как поведет себя плата в партии, под температурой, под длительной нагрузкой или после транспортировки. Поэтому система контроля должна охватывать весь проект, а не только его финал.
Какие документы получает заказчик
Итог проекта должен быть понятен не только инженеру, но и закупке, производству, сервису и тем специалистам, которые будут сопровождать изделие дальше. По этой причине передача результатов оформляется комплектом рабочих документов.
- конструкторская документация
- производственные файлы
- перечень компонентов
- сборочные материалы
- результаты проверок
- рекомендации по выпуску
Такой комплект позволяет продолжать изготовление печатных плат без потери логики проекта и без привязки к устным пояснениям. Для заказчика это важный фактор, если изделие планируется масштабировать, модернизировать или передавать в серию поэтапно.
Как заказать разработку и производство?
Мы работаем и с новыми изделиями, и с задачами по доработке существующих узлов. В проект можно передать идею, электрическую схему, старую плату для реверса, опытный образец после неудачного запуска или комплект файлов для серийного изготовления. В каждом случае маршрут проекта будет своим, но принцип остается единым: сначала инженерная оценка, потом согласованный план работ.
Обычно процесс начинается с заявки. Заказчик направляет описание задачи, чертежи, схему, фото или иные исходные данные. Мы изучаем материалы, уточняем требования к конструкции, срокам, серии и условиям применения, после чего предлагаем состав работ. Если проект ориентирован на серию, заранее учитывается технологичность и удобство масштабирования. Если требуется только опытный образец, акцент переносится на скорость запуска и удобство последующей доработки. Такой подход помогает избежать лишних затрат и не закладывать слабые решения в основу изделия.
Наша практика показывает простую вещь. Надежная печатная плата получается там, где разработка, изготовление, пайка и сборка не спорят друг с другом, а работают как единый процесс. Поэтому мы сопровождаем проект последовательно, с понятной аргументацией по решениям и с прозрачной обратной связью для заказчика.
Для получения консультации, достаточно оставить заявку с кратким описанием задачи. После первичного анализа мы предложим рабочую конфигурацию проекта, согласуем этапы и подготовим решение под выпуск опытного образца или серии.
+
Как выбрать конструкцию и слой?
Количество слоев влияет не только на компоновку. От этого решения зависят разводка питания, стабильность сигналов, тепловой режим, электромагнитная совместимость и технологичность серийного изготовления.
Иногда задача выглядит простой, и у заказчика возникает желание ограничиться двумя слоями. Но если в проекте уже есть высокая плотность компонентов, чувствительные линии или жесткие требования по размеру, такое упрощение приводит к лишним компромиссам. Поэтому каждый слой должен быть оправдан расчетом и логикой конструкции.

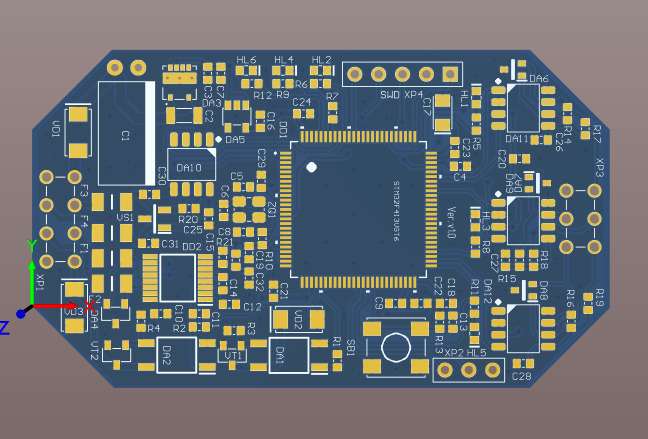

Двусторонняя печатная плата хорошо подходит для большого числа прикладных изделий, где нет жесткой плотности по трассировке. Если же в схеме есть BGA, плотные цепи питания, высокочастотные сигналы, чувствительные датчики или сложные интерфейсы, конструкция на четырех и более слоях дает более предсказуемый результат.
+
Когда нужна многослойная печатная плата?

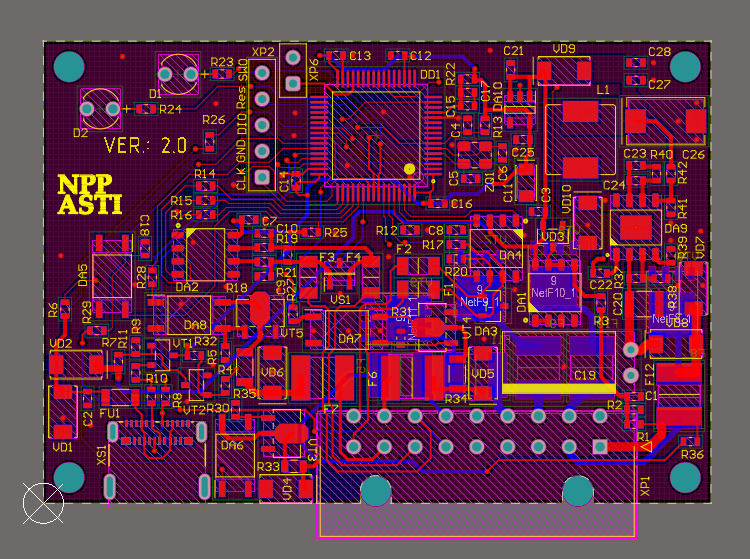

Многослойная печатная плата применяется в тех случаях, когда двух слоев уже недостаточно для стабильной топологии, корректной разводки и надежной работы изделия. Такое решение выбирают ради точного контроля параметров, уменьшения габаритов платы, разведения скоростных сигналов, стабильного питания микросхем, снижения помех между цепями, разделения функциональных зон и повышения повторяемости серии. Дополнительный слой часто упрощает конструкцию на уровне общей архитектуры: трассы становятся короче, полигоны земли - полноценнее, а размещение компонентов - более логичным, что дает преимущества и на этапе производства за счет сокращения числа вынужденных обходов и спорных технологических решений
+
Как материал и толщина влияют на плату?

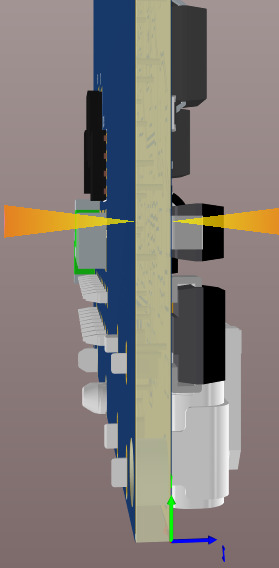

Материал основания, толщина диэлектрика, толщина меди и тип финишного покрытия влияют на ресурс платы, устойчивость к нагрузкам и качество пайки. Эти параметры нельзя выбирать формально.
Для одного проекта приоритетом будет механическая жесткость, для другого - стабильный импеданс линий, для третьего - эффективный отвод тепла от силовых компонентов. Производство печатных плат должно учитывать реальные условия эксплуатации: вибрацию, влажность, циклы нагрева, режимы тока и требования к сроку службы.
Мы подбираем материал, стек слоев, толщину медного слоя, защитную маску и покрытие с учетом типа электронного устройства и условий его работы. Такой подход снижает риск повторного запуска проекта уже после первой сборки.
