Монтаж печатных плат в Уфе

Монтаж печатных плат

Монтаж печатных плат превращает изготовленную плату и комплект электронных компонентов в работоспособный узел. На результат влияют качество пайки, подготовка документации, выбранный маршрут, настройка оборудования и контроль готовой сборки.

Мы организуем монтаж как последовательный производственный процесс с установленными контрольными точками. До запуска оцениваем конструкцию платы, типы корпусов, плотность размещения, число сторон и требования к приемке. Такой порядок снижает риск скрытых дефектов, повторной пайки, задержек и лишних затрат.

Что входит в монтаж?

Услуга охватывает операции от проверки исходных файлов до передачи собранных изделий. Состав работ фиксируется до начала производства.

Базовый комплект документации включает Gerber-файлы, файл сверловки, спецификацию BOM, координаты установки компонентов и сборочный чертеж. Для сложной платы также требуются указания по ориентации полярных элементов, версии прошивок, правила маркировки, класс чистоты и программа испытаний. Чем точнее исходные данные, тем меньше неоднозначных решений возникает на линии. Заказчик заранее понимает состав услуги, срок и критерии приемки.

Перед запуском мы сопоставляем каждую позицию BOM с соответствующим посадочным местом. Проверяются номиналы, корпуса, производители, разрешенные замены, маркировка и количество. Отдельное внимание получают микросхемы с похожими обозначениями, компоненты без заметного ключа и детали, чувствительные к влаге или электростатическому разряду. Обнаруженные расхождения оформляются до закупки и установки компонентов.

В производственный цикл входят:

• входной контроль плат и компонентов;
• подготовка трафарета и оснастки;
• нанесение паяльной пасты;
• установка SMD и выводных деталей;
• оплавление или локальная пайка;
• отмывка по требованиям проекта;
• визуальный и инструментальный контроль;
• упаковка готовой партии.

Печатная плата служит механической и электрической основой устройства. Каждый слой выполняет заданную функцию: формирует сигнальные цепи, распределяет питание, создает опорную плоскость или изолирует проводящие участки. В многослойной конструкции внутренние слои влияют на теплоемкость, распределение токов и поведение платы при нагреве. Поэтому технолог изучает стек слоев вместе с данными о толщине текстолита и площади меди.

Режим пайки подбирается с учетом крупных полигонов, тепловых переходов и массы установленных компонентов. Две внешне похожие платы нередко требуют разных профилей нагрева. Ошибка приводит к непропаю, перегреву корпуса, короблению основания или повреждению контактных площадок. Мы фиксируем применимые нормы, класс изделия, условия ремонта, требования к чистоте и правила прослеживаемости партии.

Как проходит сборка печатной платы?

Сборка строится как цепочка контролируемых переходов. Следующий этап начинается после подтверждения результата предыдущего.

Подготовка платы и компонентов

Инженер проверяет технологичность проекта и формирует производственный маршрут. Эта работа определяет порядок операций до выхода платы на линию.

Анализируются размеры посадочных площадок, зазоры, ориентация компонентов, реперные знаки, доступность контрольных точек и расстояния до края платы. При высокой плотности монтажа оценивается доступность оптического контроля, ремонта и очистки. Отдельно проверяются участки рядом с разъемами, экранами и высокими компонентами. Если геометрия мешает установке или инспекции, вопрос согласуется с заказчиком.

Односторонняя SMD сборка требует одного основного цикла нанесения пасты, установки и оплавления. Для платы с компонентами на обеих сторонах учитываются очередность проходов, масса деталей, температура повторного нагрева и устойчивость сформированных соединений. Универсальная схема здесь не работает. Технолог выбирает последовательность после анализа конкретной компоновки.

Компоненты проходят входную проверку. Мы сверяем маркировку, количество, состояние выводов, целостность упаковки и условия хранения. Для влагочувствительных корпусов контролируются срок нахождения вне герметичной упаковки и необходимость предварительной сушки. Нарушение режима приводит к расслоению корпуса или внутреннему повреждению во время оплавления.

На этапе подготовки создается программа установки. Координаты из проектных файлов сопоставляются с фактической геометрией платы, центрами корпусов и углами поворота. Перед серией выпускается первое изделие, на котором подтверждаются полярность, ориентация, состав и совместимость деталей с посадочными местами. При расхождении мы останавливаем дальнейший выпуск, фиксируем решение и обновляем производственный комплект.

Нанесение пасты и установка

При поверхностном монтаже паяльная паста наносится через трафарет. Объем материала на каждой площадке должен соответствовать геометрии соединения.

Толщина трафарета и форма апертур определяют количество припоя. Избыток пасты создает перемычки и шарики, а недостаток ухудшает заполнение соединения и снижает его механическую стойкость. Для площадок разного размера применяются скорректированные апертуры. Решение принимается при подготовке трафарета, а не после появления серийного дефекта.

Паста должна иметь заданную температуру, однородность и подтвержденный срок пригодности. Ее выдержка перед работой, перемешивание и время нахождения на трафарете контролируются по технологической инструкции. Самовольное изменение режима запрещено. Вязкость материала напрямую влияет на качество печати и повторяемость всей партии.

SMD компоненты устанавливаются автоматом или вручную. Автоматическая установка обеспечивает высокую скорость и стабильную точность при серийном выпуске. Ручной монтаж применяется для опытных образцов, нестандартных корпусов, единичных позиций и деталей, которые нельзя надежно подать из ленты, пенала или лотка. Способ установки выбирается по конструкции и размеру партии.

После установки проверяется положение критичных элементов. Корпус должен находиться в рабочей зоне площадок, а выводы не должны соприкасаться с соседними цепями. Поверхностное натяжение расплавленного припоя корректирует небольшое смещение некоторых корпусов, однако процесс не строится на этом эффекте. Значительное отклонение устраняется до оплавления.

Пайка и стабилизация сборки

Основной способ пайки SMD компонентов - оплавление в конвекционной печи. Температурный профиль подтверждается на реальной сборке.

Плата последовательно проходит зоны предварительного нагрева, термостабилизации, оплавления и охлаждения. Мы снимаем профиль термопарами в критических точках и учитываем рекомендации производителей пасты и компонентов. На тяжелом медном полигоне, выводе крупного разъема и контакте малой микросхемы нагрев идет с разной скоростью. Измерение подтверждает достаточную тепловую нагрузку без перегрева материалов.

После оплавления плате дают стабилизироваться. Механическое воздействие до полного затвердевания припоя нарушает форму и структуру соединения. Затем удаляется технологическая оснастка, проводится предусмотренная проектом отмывка и начинается контроль. Последовательность операций закрепляется в маршрутной документации.

Для выводных компонентов применяются ручная пайка, селективная пайка или пайка волной. Выбор зависит от конструкции платы, числа выводов, термостойкости деталей, доступности соединений и размера партии. Если на одном изделии сочетаются SMD и выводные элементы, маршрут выстраивается с учетом расчетной тепловой нагрузки каждого компонента. Это снижает риск повторного перегрева уже установленных деталей.

SMD монтаж или ручная пайка?

Выбор технологии связан с серийностью, типами корпусов и компоновкой платы. Оба метода решают отдельные производственные задачи.

Поверхностный монтаж подходит для резисторов, конденсаторов, диодов, транзисторов и микросхем в SMD корпусах. Он поддерживает плотное размещение деталей и стабильную повторяемость при корректной настройке линии. Для QFN, DFN, BGA и LGA критичны точность нанесения пасты, состояние площадок, профиль нагрева и способ контроля скрытых соединений. Мы учитываем эти параметры при расчете маршрута и выборе оборудования.

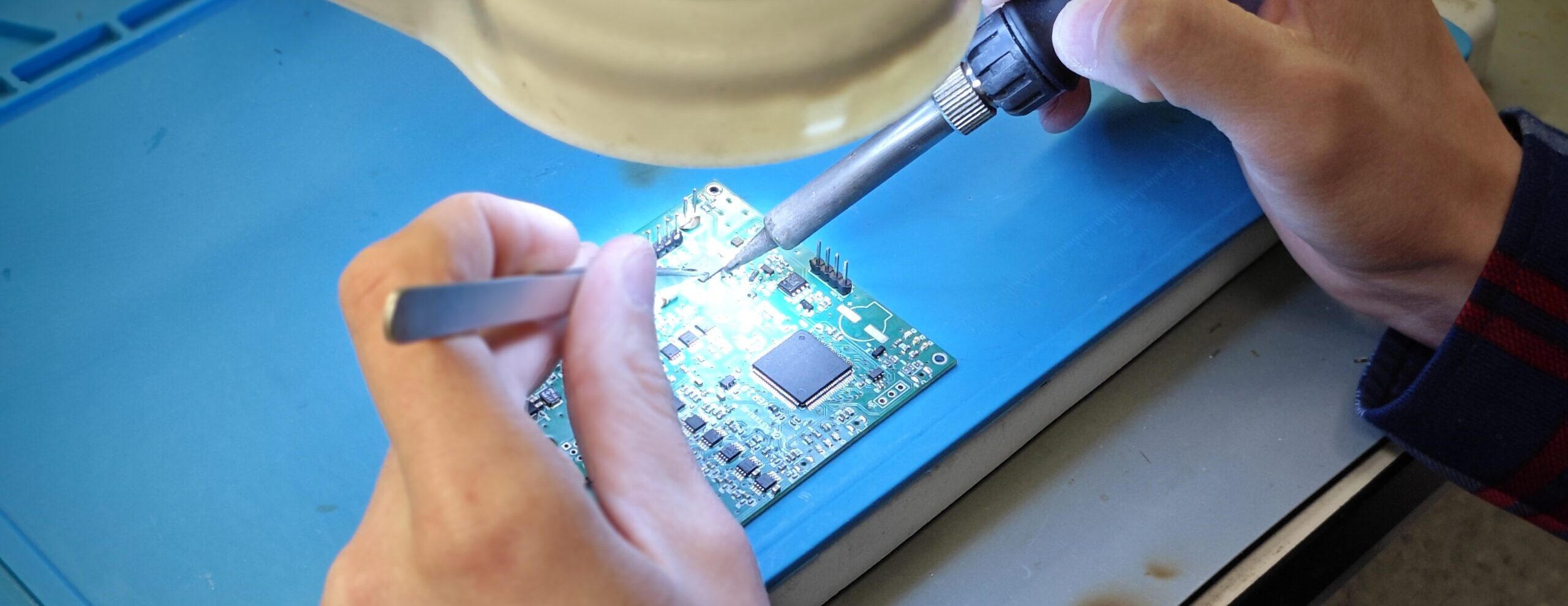

Ручной монтаж остается полноценным технологическим инструментом. Он нужен при сборке прототипа, установке редких деталей, доработке, ремонте и монтаже элементов сложной формы. Качество зависит от квалификации специалиста, исправности инструмента, состава флюса, температуры жала и длительности контакта. Для повторяющихся операций задаются единые приемы пайки и контрольные признаки.

При ручной пайке задача состоит в быстрой передаче достаточной тепловой энергии. Припой должен смочить площадку и вывод до повреждения материалов. Слишком холодное жало увеличивает длительность контакта, а чрезмерная температура ускоряет окисление и разрушает основание платы. Поэтому температура выбирается вместе с формой жала, типом припоя и теплоемкостью соединения.

Смешанная сборка часто дает рациональный производственный результат. SMD позиции устанавливаются автоматом и проходят оплавление, а разъемы, трансформаторы, кнопки и крупные выводные детали монтируются отдельным переходом. Такой маршрут сохраняет производительность линии и учитывает особенности компонентов. Мы заранее определяем точки ручной установки и включаем их в расчет трудоемкости.

При двусторонней сборке очередность определяется массой корпусов, свойствами пасты, температурой повторного нагрева и доступной оснасткой. Для малой серии ручной монтаж сокращает затраты на подготовку автоматической линии. С ростом партии программирование, трафарет и настройка распределяются на большее число изделий. Поэтому в заявке полезно указать текущий тираж и план следующих выпусков.

Как проверяют качество сборки?

Контроль подтверждает соответствие изделия документации и критериям приемки. Набор методов определяется рисками конструкции, типами корпусов и назначением платы.

Сначала проводится визуальный осмотр. Специалист оценивает ориентацию, полярность, наличие компонентов, смещение, качество смачивания, перемычки, шарики припоя и загрязнения. Оптическое увеличение подбирается под размеры корпусов и доступность соединений. Результат сравнивается с утвержденными критериями, а не с субъективным представлением об аккуратной пайке.

Автоматическая оптическая инспекция применяется на повторяющихся партиях. AOI сопоставляет фактическое изображение платы с настроенной моделью и выявляет типовые отклонения. Система ускоряет проверку, но не заменяет инженерную оценку спорных участков и необычных компонентов. Ложные срабатывания анализируются, а программа инспекции корректируется до устойчивого результата.

Соединения под BGA, QFN с нижней теплоотводящей площадкой и рядом других корпусов не видны обычной оптикой. Для них используется рентгеновский контроль. Он позволяет оценить положение шариков, наличие перемычек, непропай, смещение корпуса и распределение пустот в зоне скрытого контакта. Метод включается в маршрут при наличии технического основания.

Электрическая проверка решает отдельную задачу. Аккуратная пайка не подтверждает правильную работу схемы. В зависимости от проекта применяются прозвонка цепей, проверка сопротивления изоляции, подача питания с ограничением тока, внутрисхемный тест, функциональное испытание и программирование. Мы согласуем объем проверки до расчета заказа и фиксируем границы годности.

Признаки управляемого процесса:

• прослеживаемость партий компонентов;
• утвержденная версия документации;
• контроль первого изделия;
• подтвержденный профиль оплавления;
• регистрация дефектов и доработок;
• защита от электростатического разряда;
• итоговый отчет по проверкам.

Отдельно оценивается чистота платы. Остатки активного флюса влияют на сопротивление изоляции и коррозионную стойкость. Решение об отмывке зависит от типа флюса, плотности монтажа, требований к изделию и условий эксплуатации. Маркировка no-clean не отменяет проверку чистоты и совместимости материала с конкретной задачей.

При выявлении дефекта важно установить место отказа и причину его появления. Исправление одного соединения без анализа процесса не защищает следующие изделия. Мы регистрируем характер дефекта, проверяем связанные операции и корректируем параметры линии при подтвержденной связи. Заказчик получает сведения о проверках в согласованном формате.

От чего зависит стоимость монтажа?

Цена формируется из состава операций, требований к контролю и трудоемкости подготовки. Число компонентов учитывается вместе с конструкцией платы.

На стоимость влияют площадь платы, число сторон, размер партии, типы корпусов, шаг выводов и доля ручных операций. Корпуса BGA, QFN, мелкие пассивные элементы и разъемы со сложной геометрией повышают требования к процессу. Дополнительные расходы создают трафарет, оснастка, рентген, функциональный тест, программирование и специальная упаковка. Мы отражаем эти позиции в расчете, чтобы заказчик видел структуру цены.

Существенную роль играет комплектация. Заказчик передает собственные компоненты либо поручает закупку исполнителю. Во втором случае мы проверяем доступность, сроки, минимальные нормы поставки, происхождение и согласованные аналоги. Замена позиции выполняется только после письменного подтверждения.

На малой партии заметную долю цены занимает подготовка. Требуется проверить данные, настроить оборудование, изготовить трафарет, подготовить питатели и выпустить первое изделие. При серийном заказе эти затраты распределяются на весь тираж, поэтому стоимость одной сборки снижается. Повторный выпуск по неизменной документации также сокращает часть подготовительных операций.

Срочность влияет на производственный маршрут. Ускоренный запуск требует свободного окна линии, готовых материалов и оперативного согласования технических вопросов. При отсутствии критичной позиции короткий срок нельзя подтвердить без изменения комплектации или графика. Достоверная оценка начинается с проверки BOM и производственных файлов.

Для расчета нужны:

• Gerber и файл сверловки;
• актуальная спецификация BOM;
• координаты установки компонентов;
• сборочный чертеж обеих сторон;
• количество плат в партии;
• требования к контролю;
• способ поставки компонентов;
• требуемый срок готовности.

Для заявки достаточно приложить производственные файлы и описать назначение платы, тираж, срок, способ комплектации и требуемые испытания. Мы изучим комплект, обозначим технические вопросы и подготовим расчет без скрытых допущений. В предложении будут указаны состав работ, условия запуска и данные, которых не хватает для производства. Это позволяет сравнивать предложения исполнителей по одинаковым критериям.
