Требования к 3D-сканированию и расчет стоимости

Отсканировать объекты можно как у нас в офисе, так и с выездом на территорию заказчика. Если есть возможность привезти или отправить транспортной компанией изделия к нам в офис, этот вариант предпочтительнее, поскольку при сканировании с выездом к стоимости работ добавятся накладные расходы. Результатом сканирования является полигональная 3D-модель в формате .STL. При необходимости получить твердотельную CAD-модель в формате .STEP (.STP) вы можете воспользоваться нашей дополнительной услугой реверс-инжиниринга (обратного проектирования).

Общие требования

1. Чистота

Изделия должны быть чистыми и сухими. Если на деталях была смазка, в том числе консервационная смазка и масло, их необходимо обезжирить перед началом выполнения работ. Чем грязнее деталь, тем больше будет дефектов при сканировании и тем менее качественным может быть дальнейший реверс-инжиниринг.

1.1. В офисе

В случае получения деталей, требующих дополнительной очистки нашими силами, к стоимости сканирования прибавится стоимость очистки, величина которой зависит от степени загрязнения.

1.2. На выезде

Если по приезде на локацию сканирования обнаруживается неготовность деталей к сканированию, время на очистку деталей инженером или на ожидание подготовки считается по обычному тарифу.

2. Метки и матирующий спрей

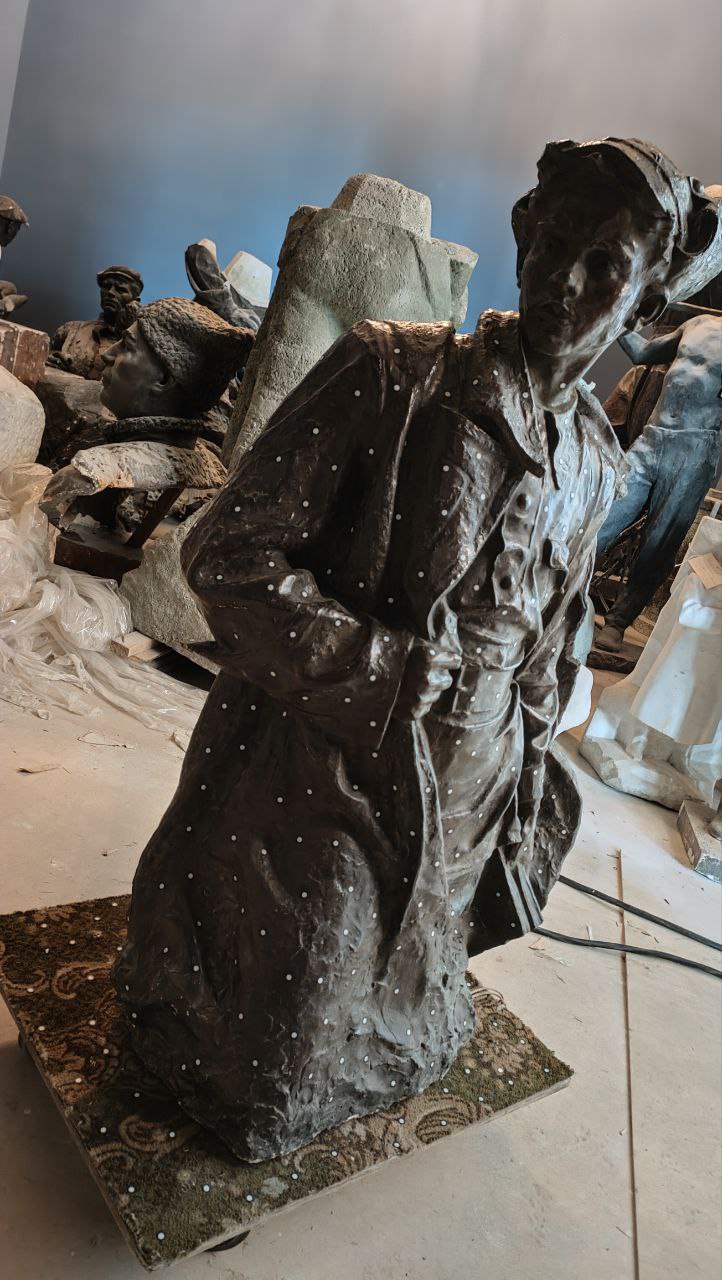

Сканирование почти всегда требует нанесения маркеров (меток) на поверхность самих объектов. В зависимости от типа поверхности используются метки либо в виде наклеек, либо в виде магнитов. Также для повышения качества сканов некоторые объекты требуют нанесения матирующего состава на поверхность. Чаще всего это глянцевые и/или черные поверхности, а также поверхности неравномерного цвета.

2.1. В офисе

После завершения работ по сканированию мы самостоятельно удаляем все метки, а также остатки матирующего спрея с поверхности деталей и возвращаем заказчику чистое изделие.^**

2.2. На выезде

После завершения работ по сканированию на выезде инженер оставляет метки и матирующий спрей на поверхности детали.^** Это делается в целях экономии времени инженера, а значит, средств заказчика.

3. Требования к локации сканирования с выездом

• Чистое сухое помещение с крышей или навесом.
• Стабильное освещение. Мы не сможем обеспечить приемлемый результат сканирования при прямых солнечных лучах.
• Отсутствие сильных вибраций. Оборудование для 3D-сканирования не сможет стабильно функционировать, к примеру, рядом с работающим отбойным молотком.
• Стабильное питание 220 В. Для работы нам необходимо будет запитать оборудование и ноутбук.
• Стол или поверхность для оборудования и пространство вокруг. Для сканирования объекта необходим доступ к нему со всех сторон: минимум по одному метру с каждой стороны, чтобы инженер с оборудованием смог свободно пройти.
• Кран-балка с оператором. Если тяжелые детали необходимо будет переворачивать, инженеру потребуется дополнительная помощь.
• Пропуск. Если предприятие закрытого типа и нужен пропуск, лучше сделать его до командировки: мы пришлем данные инженера и список оборудования, которое ему нужно будет пронести на территорию.
• Другие условия обсуждаются индивидуально.

Как рассчитывается стоимость сканирования в нашем офисе

Вы можете самостоятельно привезти к нам детали или отправить их любой удобной транспортной компанией на наш адрес в городе Челябинск. Стоимость сканирования объектов у нас в офисе рассчитывается индивидуально и начинается от 2500 руб.^* и зависит от следующих параметров:

• Размер детали. Стоимость 2500 руб.^* справедлива для стандартной детали с простой геометрией и размерами от 5 до 30 см. Сложной геометрией считаются лопасти рабочих колес и крыльчаток, большое количество мелких защелок, труднодоступные поднутрения и прочее.

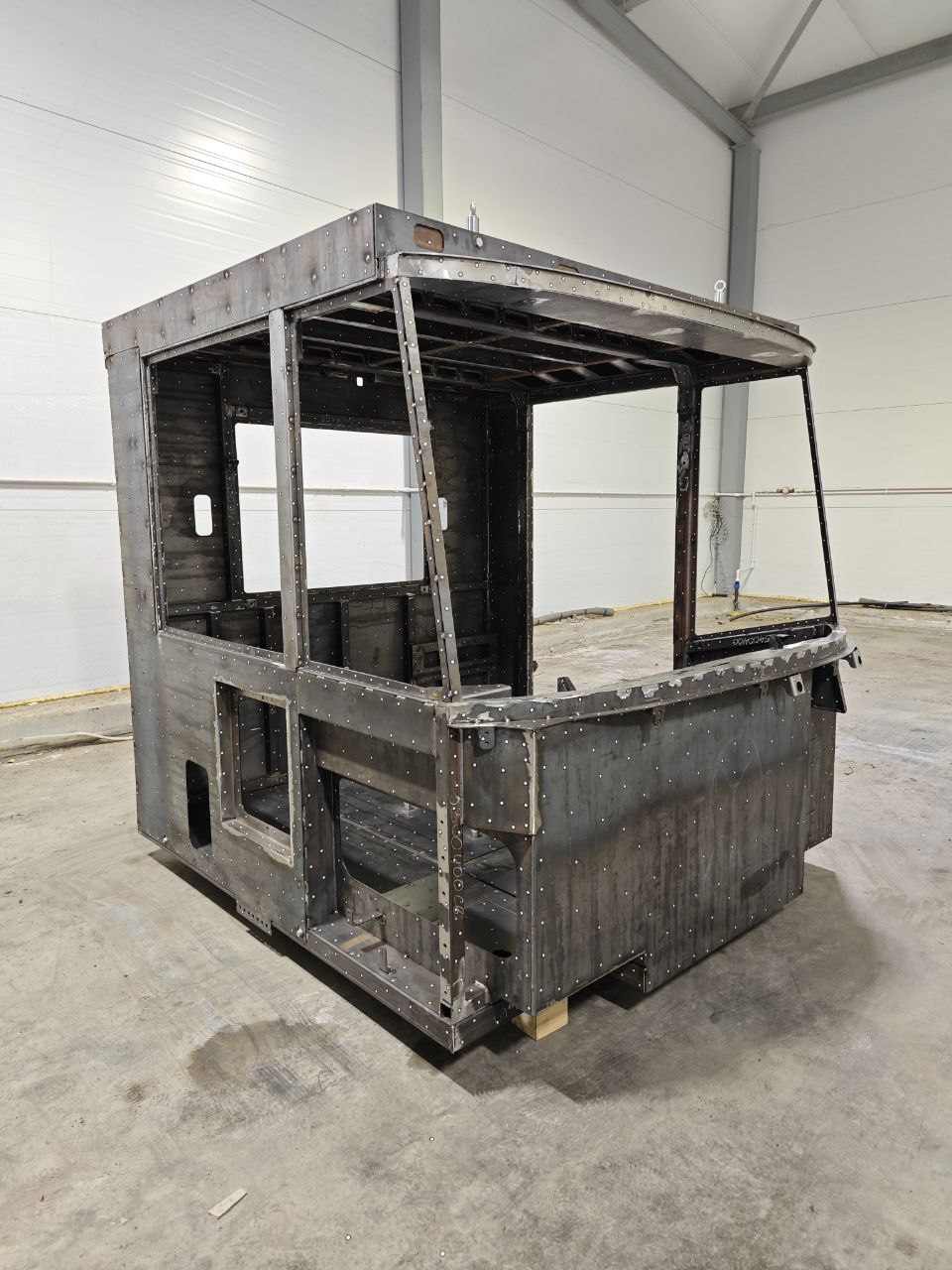

• Масса изделия. В процессе сканирования объект множество раз переворачивается инженером, поэтому если масса превышает 15 кг, это требует дополнительных физических усилий со стороны специалиста по сканированию. Для подъема и переворота деталей массой более 100 кг используется специализированный инструмент или техника.
• Техническое задание. Если скан нужно будет дорабатывать, редактировать или добавлять элементы, это считается отдельной услугой.
• Чистота деталей. В случае получения деталей, требующих дополнительной очистки нашими силами, к стоимости сканирования прибавится стоимость очистки, величина которой зависит от степени загрязнения.

Как рассчитывается стоимость сканирования на выезде

Стоимость сканирования с выездом напрямую зависит от времени работы инженера на объекте, поэтому все зависит от организации его работы. Для ускорения рабочего процесса и экономии ваших средств рекомендуем выделить нашему инженеру помощника или помощников.

Общая стоимость работы на выезде складывается из:

• Времени работы инженера на объекте. Стоимость часа работы инженера на выезде — 4000 руб.^*. Таким образом, рабочий день инженера (8 рабочих часов + 1 час обед) оценивается в 32000 руб.^* Время простоя инженера по вине заказчика, а также время на очистку изначально неподготовленного к сканированию объекта оплачивается заказчиком по обычному тарифу.
• Накладных расходов. Включают в себя стоимость перелета и проживания в гостинице. Дополнительно, по тарифу 16000 руб.^* в сутки, оплачивается время на перемещение инженера с оборудованием из Челябинска до населенного пункта, в котором находится объект. Это условие необходимо на случай длинных маршрутов, например в удаленные населенные пункты, куда не добраться на самолете.

^* Стоимость указана без учета НДС.

^** Если другие условия не были обговорены заранее.
