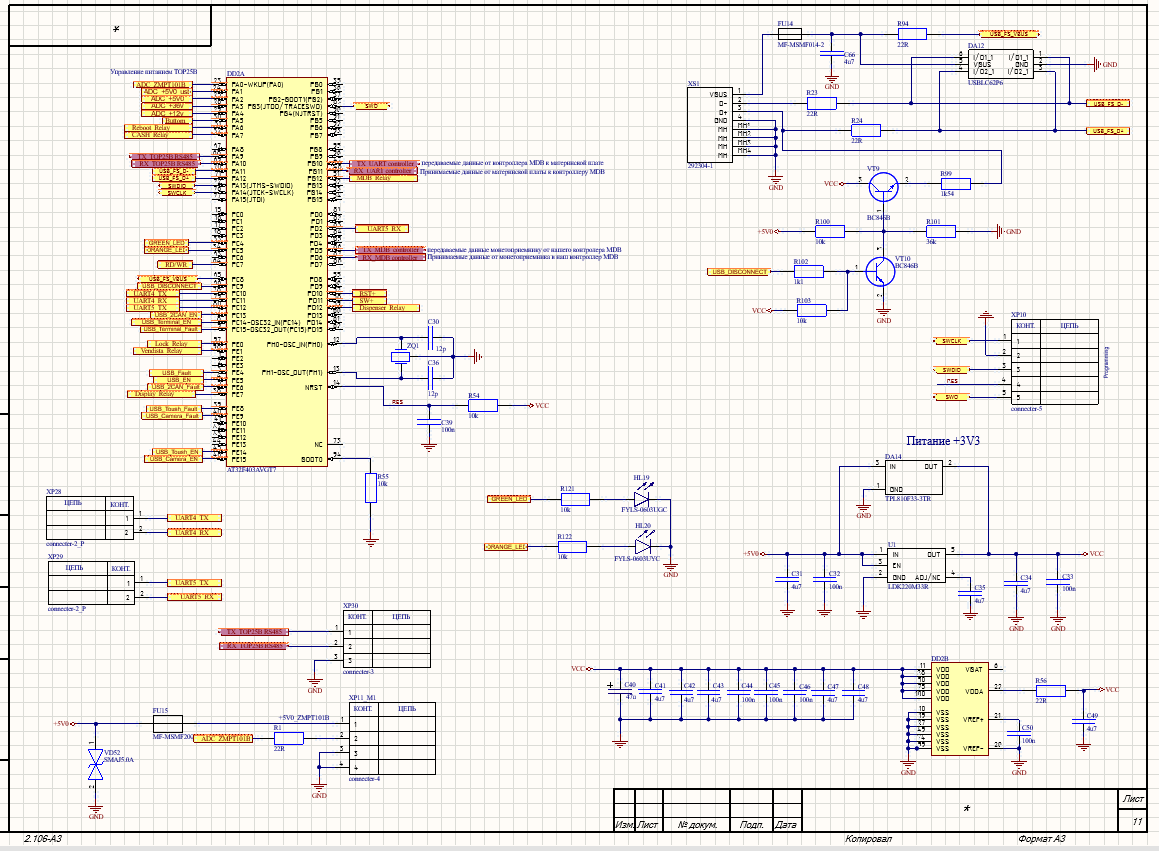

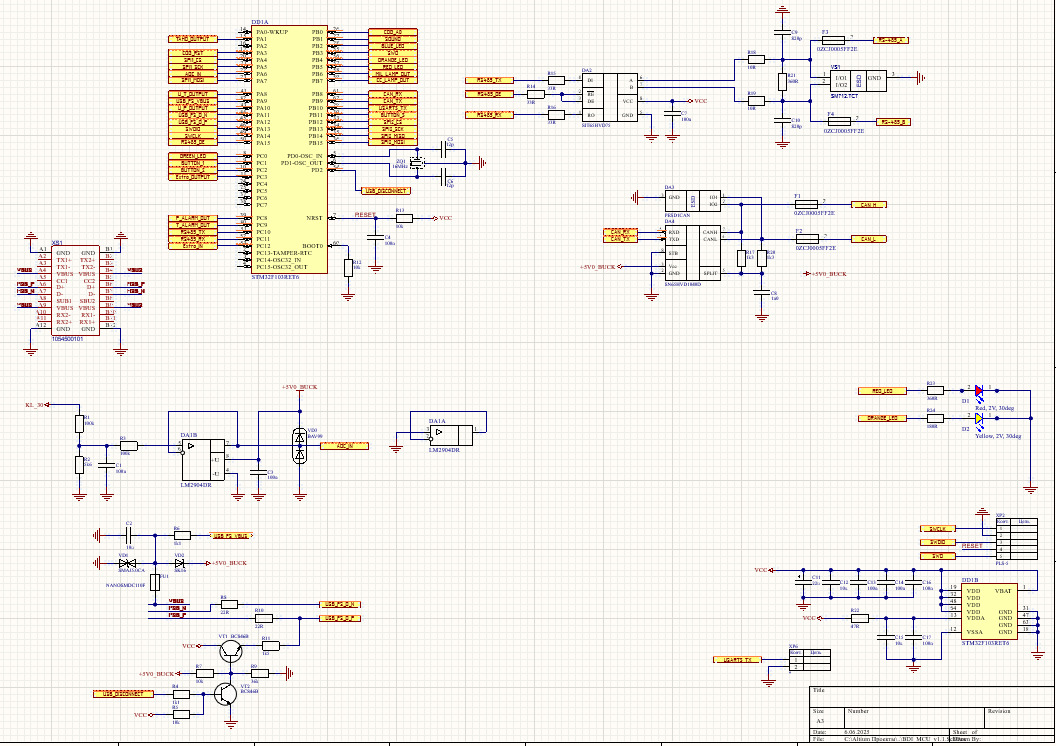

ПодробнееНПП Асти разрабатывает принципиальные электрические схемы электронных устройств по технической задаче заказчика. Схема определяет состав функциональных узлов, соединения компонентов, цепи питания и интерфейсы еще до разводки печатной платы. На этом этапе проверяем выполнение основной функции и условия работы устройства. Уточняем диапазон питания, помехи, нагрузки, доступность компонентов и требования к обслуживанию. Мы начинаем с этих вводных, чтобы схема стала рабочей основой для следующего этапа разработки, а не формальным набором условных обозначений.
Принципиальная электрическая схема нужна, когда создается новое устройство, меняется элементная база существующего изделия или требуется подготовить электронику к выпуску. Она показывает электрические связи и номиналы компонентов, но не задает сама по себе расположение деталей и дорожек на плате. Топология платы разрабатывается отдельно с учетом геометрии, токов, тепла и ограничений производства. Мы сразу уточняем, нужен ли заказчику только комплект схемной документации или дальнейшее проектирование платы, прототипа и программного обеспечения.
Часть заказчиков приходит с подробным техническим заданием, часть описывает лишь желаемую функцию. Во втором случае мы совместно уточняем режимы работы, входные и выходные сигналы, интерфейсы, питание, ограничения корпуса и ожидаемое поведение при отказах. Если эти вопросы оставить до сборки прототипа, изменения затронут и плату, и закупленные компоненты. Поэтому раннее согласование требований влияет на стоимость и скорость всего проекта сильнее, чем выбор конкретной САПР.
Для новой разработки мы определяем архитектуру блоков и выбираем компоненты под заданные функции. При доработке сначала изучаем имеющуюся схему, плату и поведение устройства. Нужно отделить проблему схемотехники от ошибки прошивки, монтажа или условий эксплуатации. Иногда достаточно заменить недоступный компонент с проверкой его электрической совместимости. В другом случае замена требует изменения питания, обвязки, разводки или программы. Мы обсуждаем границы работы после анализа исходных материалов, не называя любую замену прямым аналогом.
При модернизации полезно заранее указать, что должно остаться совместимым с прежним изделием: разъемы, питание, размеры платы или поведение интерфейса. Эти ограничения могут сузить выбор компонентов сильнее, чем требуемая новая функция. Мы фиксируем их до изменения схемы и отдельно отмечаем участки, для которых потребуется проверка на образце. Так заказчик видит последствия до переделки платы.

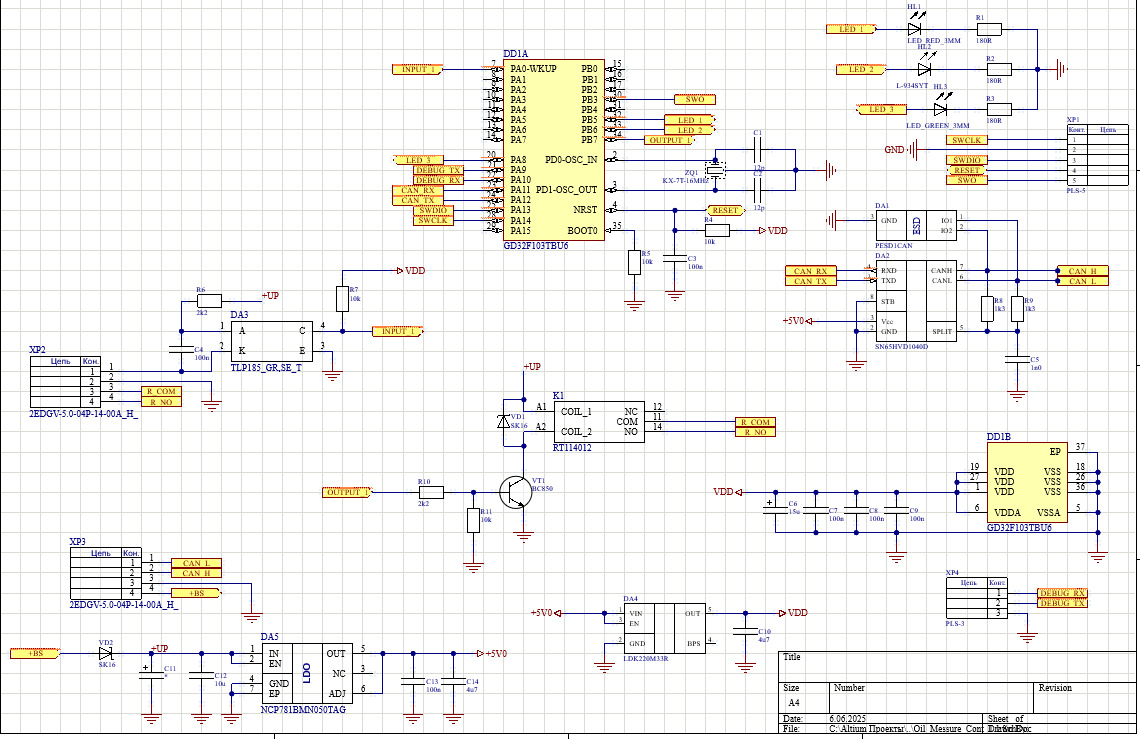

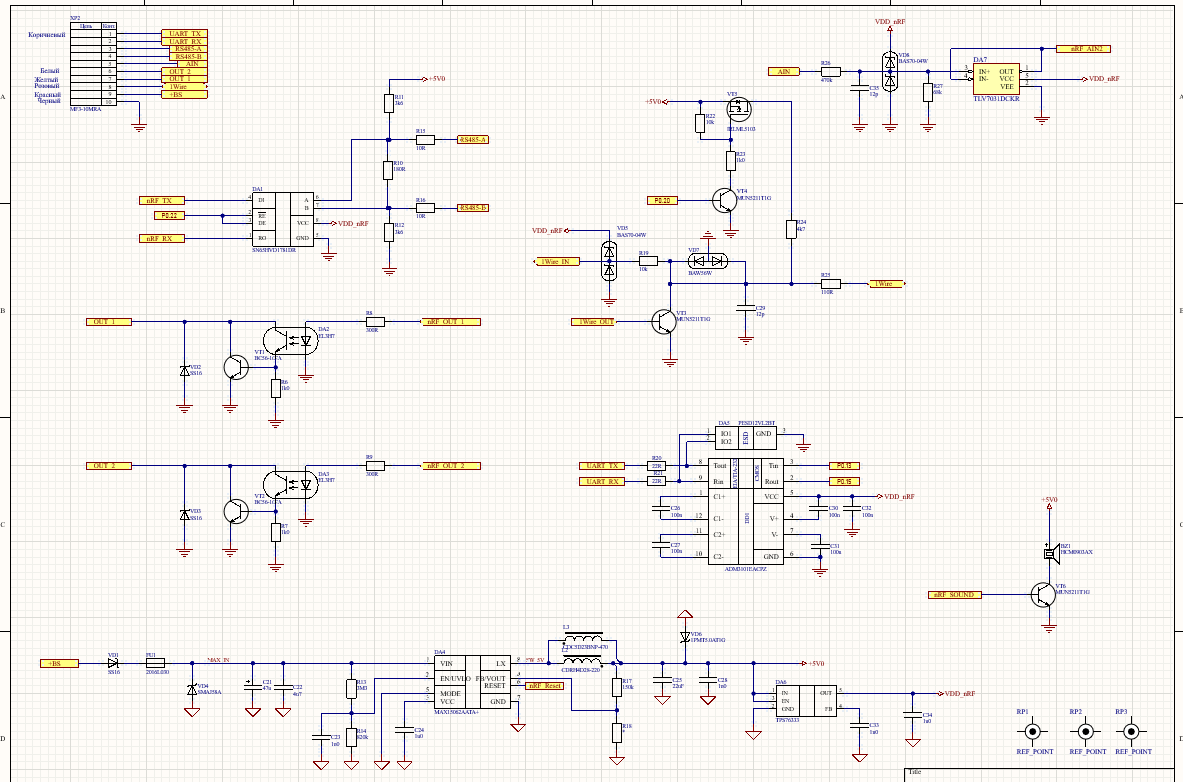

Номиналы и типы элементов выбирают по электрическим режимам, нагрузке и условиям эксплуатации. Для цепи питания важны входной диапазон, потребление, пусковые процессы и тепловыделение. Для интерфейса связи - уровни сигналов, скорость, длина линий и условия помех. Для аналогового тракта - допустимые погрешности и влияние шумов. Мы также смотрим на доступность компонентов и возможность замены, поскольку схема с недоступной элементной базой затруднит производство даже при корректной электрической работе.

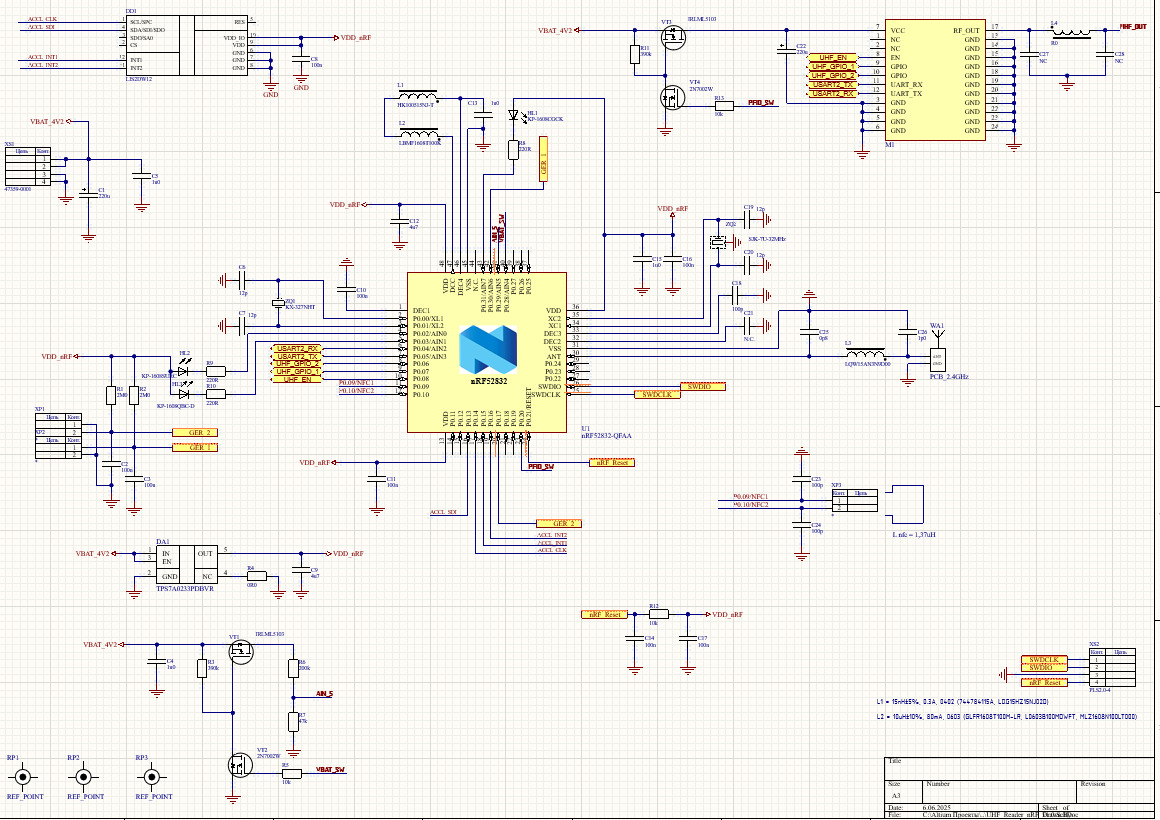

Спецификация компонентов должна соответствовать самой схеме и требованиям проекта. Если маркировка символа, корпус и фактическая деталь расходятся, ошибка обнаружится при разводке или монтаже. Мы проверяем назначение выводов, параметры корпуса и ключевые характеристики выбранных элементов. При необходимости обсуждаем несколько вариантов, если между ними есть значимая разница по срокам поставки, стоимости или доступности для повторного заказа. Такой выбор особенно важен для устройства, которое планируется выпускать серийно.

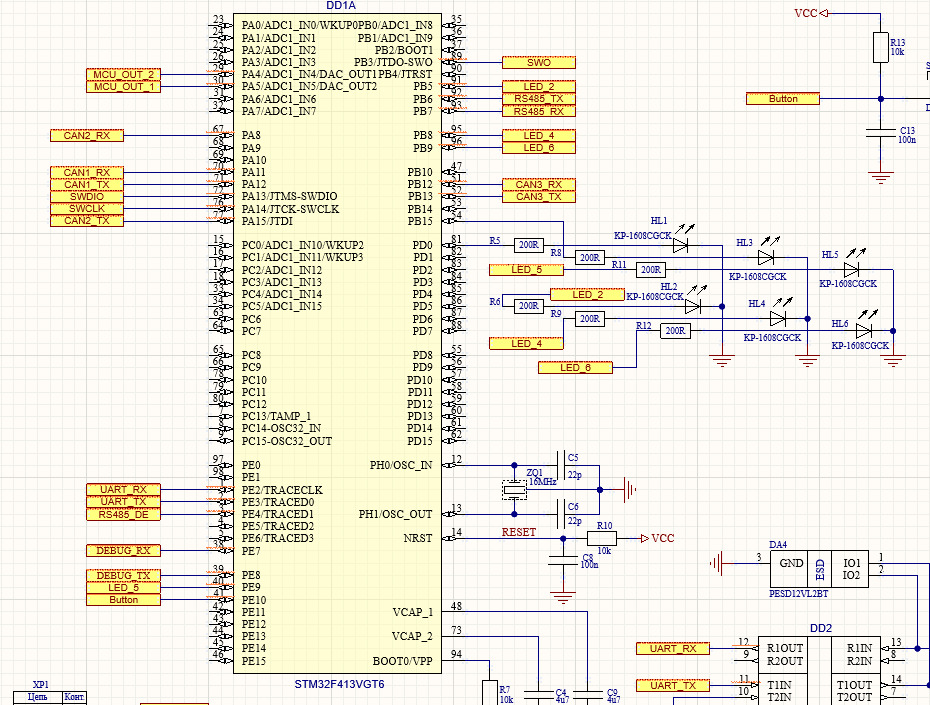

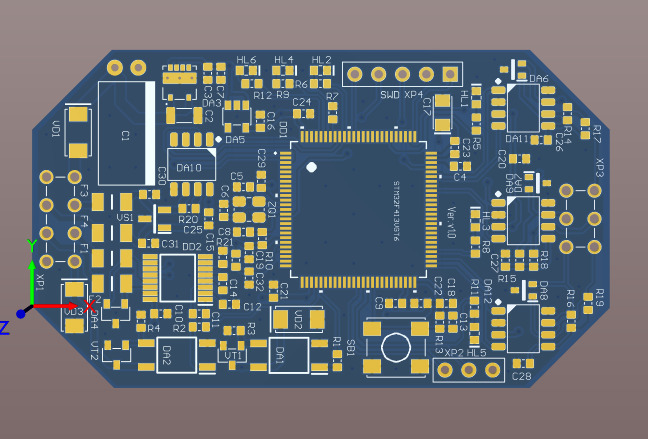

Принципиальная схема описывает соединения. Библиотечный символ показывает выводы компонента в редакторе, а посадочное место относится уже к размещению детали на плате. Спецификация фиксирует конкретные позиции и количества. Эти данные должны быть согласованы между собой, иначе правильная на вид схема может привести к ошибке при изготовлении. Мы определяем состав передаваемых файлов исходя из следующего шага проекта: для разработки платы нужны иные данные, чем для предварительной технической оценки.
Если проект будет продолжаться в другой команде, важно передать согласованные версии библиотеки и списка элементов вместе со схемой. Иначе посадочное место может ссылаться на другой корпус при неизменном обозначении детали. Мы проверяем соответствие ключевых позиций перед передачей проекта и оговариваем формат файлов. Это особенно важно, когда следующим этапом сразу станет разводка платы.

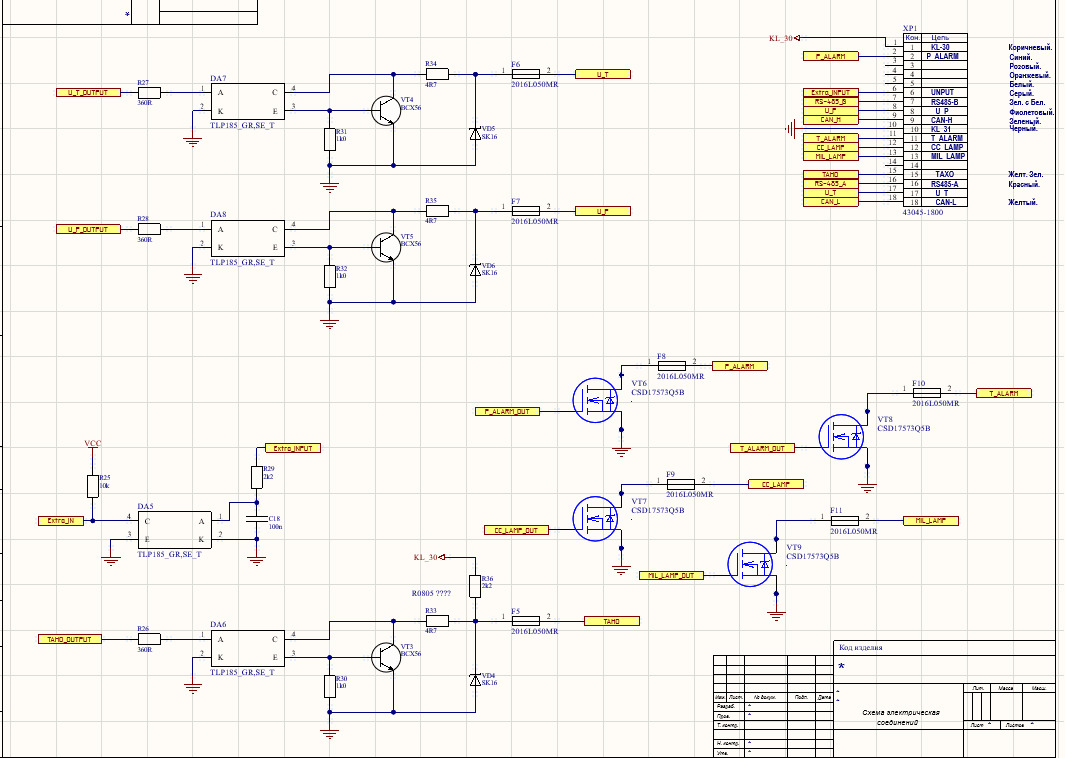

После разработки проводим инженерную проверку цепей питания, полярности, допустимых режимов, связей между блоками и соответствия требованиям. Средства САПР помогают обнаружить часть несоединенных выводов и конфликтов типов сигналов, но не подтверждают, что выбранная архитектура решит задачу в реальном изделии. Поэтому автоматическая проверка дополняется анализом расчетов, технической документации компонентов и ожидаемых режимов работы. Для критичных узлов может понадобиться моделирование или испытание макета.
Если проект должен соответствовать особым условиям эксплуатации, обсуждаем их до утверждения схемы. Вибрация, температура, электромагнитная обстановка и требования к электробезопасности способны изменить выбор компонентов и способ защиты цепей. Сама схема не заменяет испытаний готового устройства. Мы отделяем проектные меры от проверки на образце и согласовываем, какие испытания входят в конкретный заказ. Такой подход позволяет не выдавать расчетное предположение за подтвержденную характеристику изделия.
Прототип полезен, если схема содержит новый для проекта узел, нестандартные режимы питания или тесно связана с программой микроконтроллера. На собранном образце проверяют запуск, обмен по интерфейсам, реакцию на нагрузки и работу в предусмотренных условиях. Если выявляется отличие от требований, изменения вносят до серийного выпуска. Мы можем обсудить этот этап как продолжение разработки, когда заказчику нужен не только комплект документов, но и подтверждение работы выбранного решения.
До сборки образца стоит определить измеряемые параметры: ток потребления, допустимое отклонение выходного напряжения, устойчивость связи и реакцию на ошибку датчика. Тогда испытание отвечает на конкретные вопросы, а не сводится к демонстрации включения устройства. Результаты помогают решить, достаточно ли корректировки номиналов или требуется изменить архитектуру узла. Мы согласовываем такой объем проверки отдельно от выпуска документации.
Мы получаем описание задачи, уточняем требования и формируем состав работ. Затем определяем архитектуру, подбираем компоненты, разрабатываем схему и проверяем ее по согласованным критериям. По результатам подготовки передаем материалы в объеме заказа: схему, перечень элементов и связанные проектные файлы. Формат документов, необходимость оформления по ЕСКД, разработка платы и участие в отладке оговариваются заранее. Нельзя считать, что один лист принципиальной схемы автоматически включает все файлы для производства печатной платы.

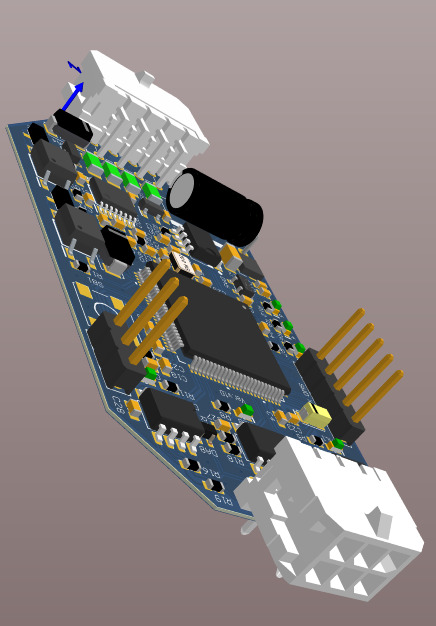

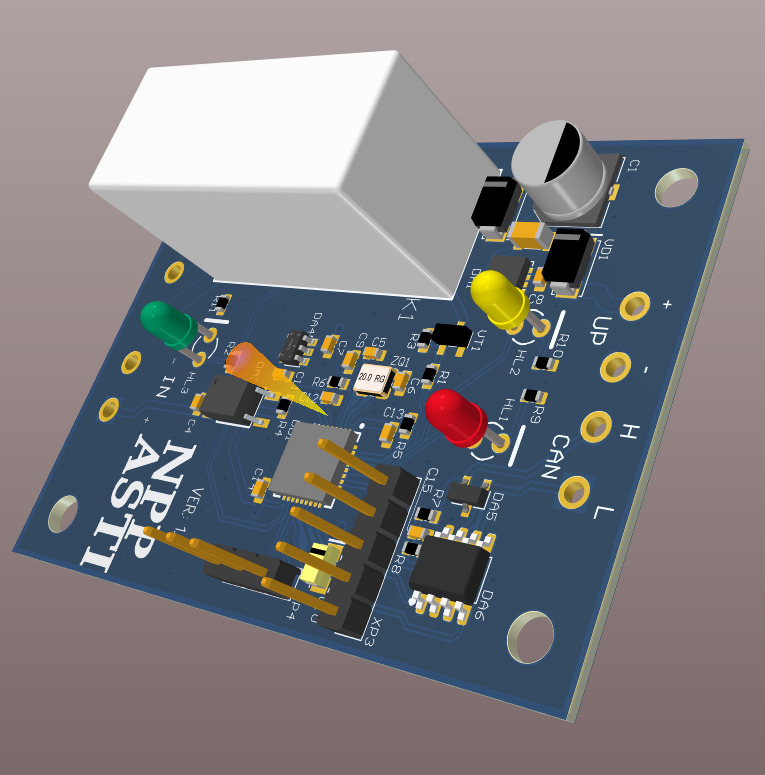

Мы также разрабатываем платы и электронные устройства. Если заказчику требуется полный цикл, обсуждаем переход от принципиальной схемы к топологии платы, сборке и испытаниям отдельно. Это позволяет задать точки приемки для каждого этапа. Если корпус уже выбран, просим передать его размеры в начале проекта. Положение разъемов и органов управления может повлиять даже на схемное решение.
Полезны техническое задание, описание функции, блок-схема, существующие чертежи и фотографии. Для модернизации пригодятся исходные схемы, образец платы, список недоступных деталей и сведения о неисправностях. Если таких материалов нет, достаточно описать входы, выходы, питание и ожидаемую последовательность работы. Мы уточним недостающие параметры и определим, какую часть задачи можно оценить сразу, а какие решения потребуют исследования образца или отдельного прототипа.
Расскажите, какую функцию должно выполнять устройство и какие условия работы уже известны. Укажите, нужен ли только схемный проект или потребуется также плата, прототип и программирование. Для существующего изделия приложите прежнюю документацию и перечень изменений, которые необходимо внести. Мы сопоставим пожелания с техническими ограничениями и выделим вопросы, влияющие на архитектуру.
После обсуждения определим состав схемных файлов, глубину проверки и критерии приемки этапа. Если сначала нужно исследовать образец или подтвердить доступность ключевого компонента, предложим выполнить это до окончательного проектирования. Так результат будет пригоден для следующего шага, который вы планируете, а не ограничится формально завершенной схемой.
Да, для первого обсуждения достаточно описать назначение устройства, питание, входные и выходные сигналы и ожидаемое поведение. Мы зададим вопросы об интерфейсах, нагрузках, условиях эксплуатации и ограничениях корпуса. На основе ответов согласуем требования, от которых зависит схема. Чем раньше будут определены критические режимы, тем меньше вероятность менять уже разработанную плату.

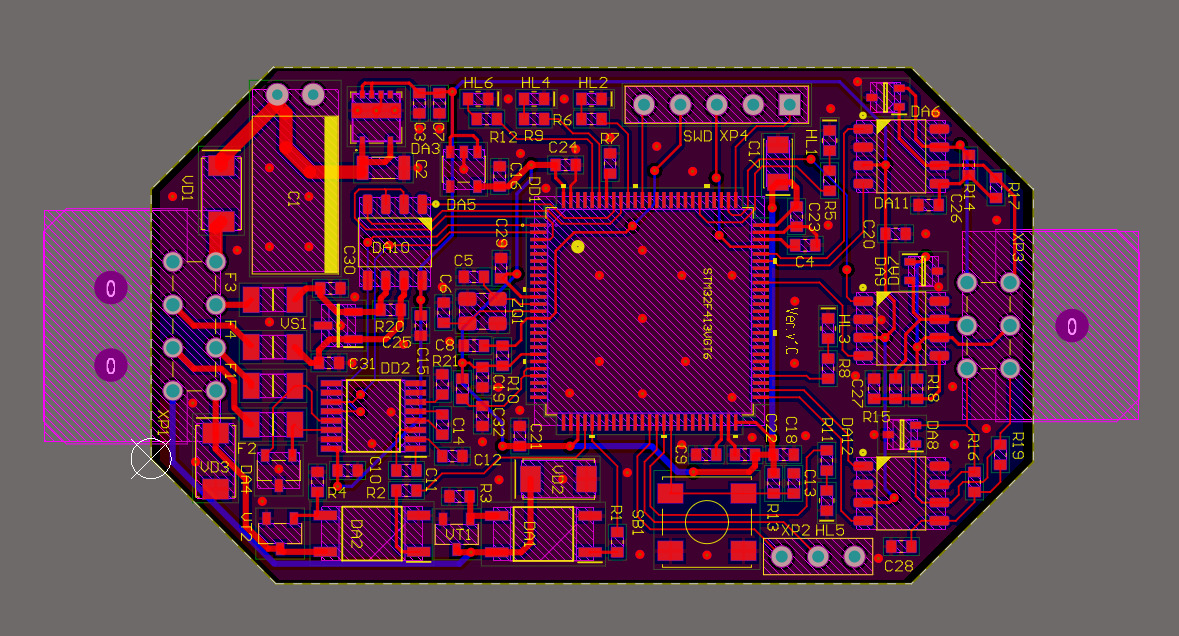

Это отдельный этап, хотя оба направления связаны. Принципиальная схема показывает компоненты и электрические соединения, а топология определяет их физическое расположение, дорожки, слои и технологические данные платы. Если вам нужен полный комплект для изготовления, сообщите об этом при обращении. Мы согласуем состав проекта и точки проверки, чтобы в результате не отсутствовали файлы для следующего производства.
Передайте образец платы, фотографии обеих сторон, данные об источнике питания и подключенных устройствах. Полезны маркировки, описание режимов работы, сведения о неисправностях и сохранившиеся документы. На многослойной плате часть связей может быть скрыта; иногда потребуется разборка и дополнительные измерения. Мы сначала оценим доступность информации и согласуем, какой результат реально восстановить.
Да, если вы сообщите о нем на старте. Тогда при выборе компонентов и архитектуры учитываются доступность закупки, возможность замены, повторяемость монтажа и последующая проверка устройства. Решение, которое удобно для одного макета, не всегда подходит для партии. Мы согласуем предполагаемый объем и способ производства, чтобы проект не пришлось перестраивать после удачного прототипа.
Да, мы можем оформить чертежи по ЕСКД в согласованном составе заказа. Заранее определим перечень документов, формат файлов и требования вашей приемки. Схема, спецификация и связанные материалы выполняют разные задачи, поэтому состав нельзя подразумевать. При обсуждении проекта сообщите, нужны ли документы для внутреннего производства, передачи другой площадке или включения в общий комплект изделия.
Оно особенно важно при нестандартных режимах питания, новых интерфейсах, чувствительных аналоговых цепях и совместной работе электроники с программой. Образец позволяет проверить запуск, обмен сигналами и поведение под нагрузкой. Объем испытаний зависит от задачи и не определяется одним фактом разработки схемы. Мы согласуем нужные проверки и критерии успешного результата до изготовления прототипа.
Влияют число функциональных блоков, сложность питания и интерфейсов, доступность исходных данных, требования к документации и глубина проверки. Проект с готовым ТЗ и подтвержденной элементной базой оценивается иначе, чем восстановление задачи по неисправному образцу. Для расчета мы сначала уточним функции и границы работ. Отдельно согласуем, входят ли в заказ прототип, разводка платы и отладка.
Да, но влияние зависит от момента и характера изменения. Новый разъем может затронуть только часть схемы, а изменение питания или функции контроллера способно изменить архитектуру и будущую плату. Мы сначала оцениваем последствия, затем согласовываем обновленные материалы и объем работ. Чем точнее зафиксированы исходные требования, тем проще отличить уточнение от нового проектного задания.
