Предлагаем разработку, изготовление, монтаж и проверку печатных плат под задачи вашего электронного устройства. Берем проект в работу с идеи, схемы или готовых файлов и доводим до рабочей платы, готовой к применению.
Контрактная разработка электроники
Разработка электронных устройств любых направлений и любой сложности
ПодробнееМонтаж печатных плат

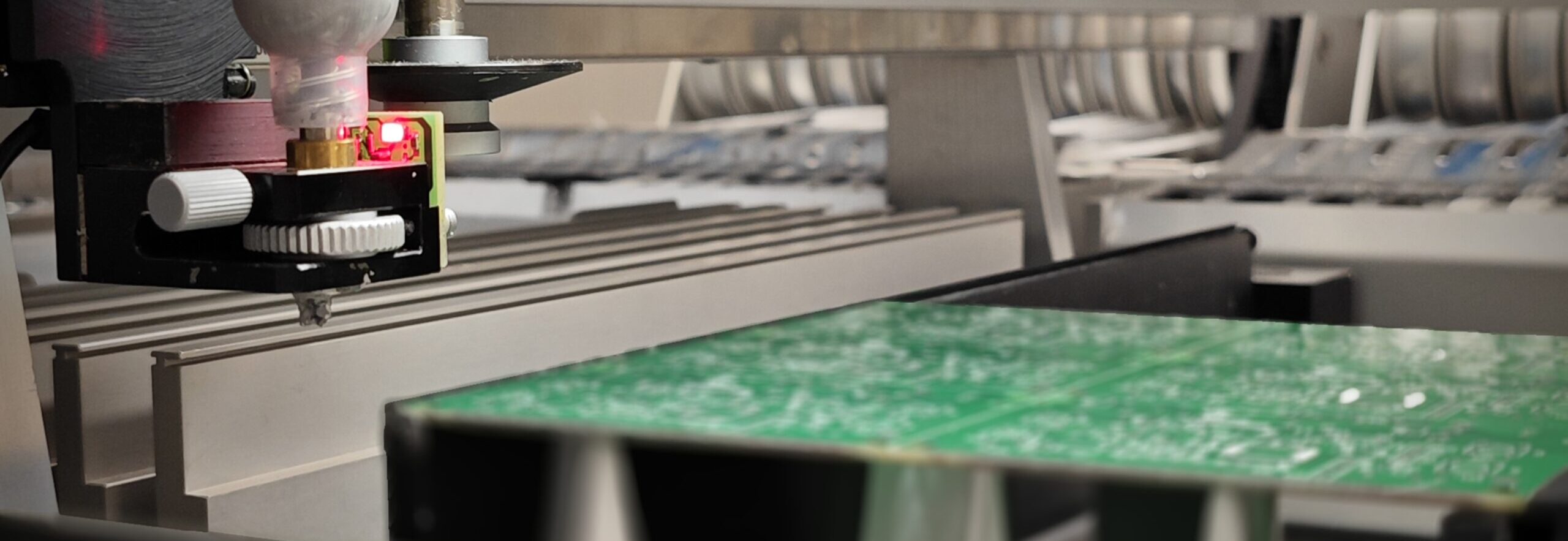

Современная автоматизированная линия поверхностного монтажа (SMD) обеспечивает отличную повторяемость сборки плат на высоком уровне. Контрактная сборка печатных плат.
ПодробнееРазработка принципиальных электрических схем

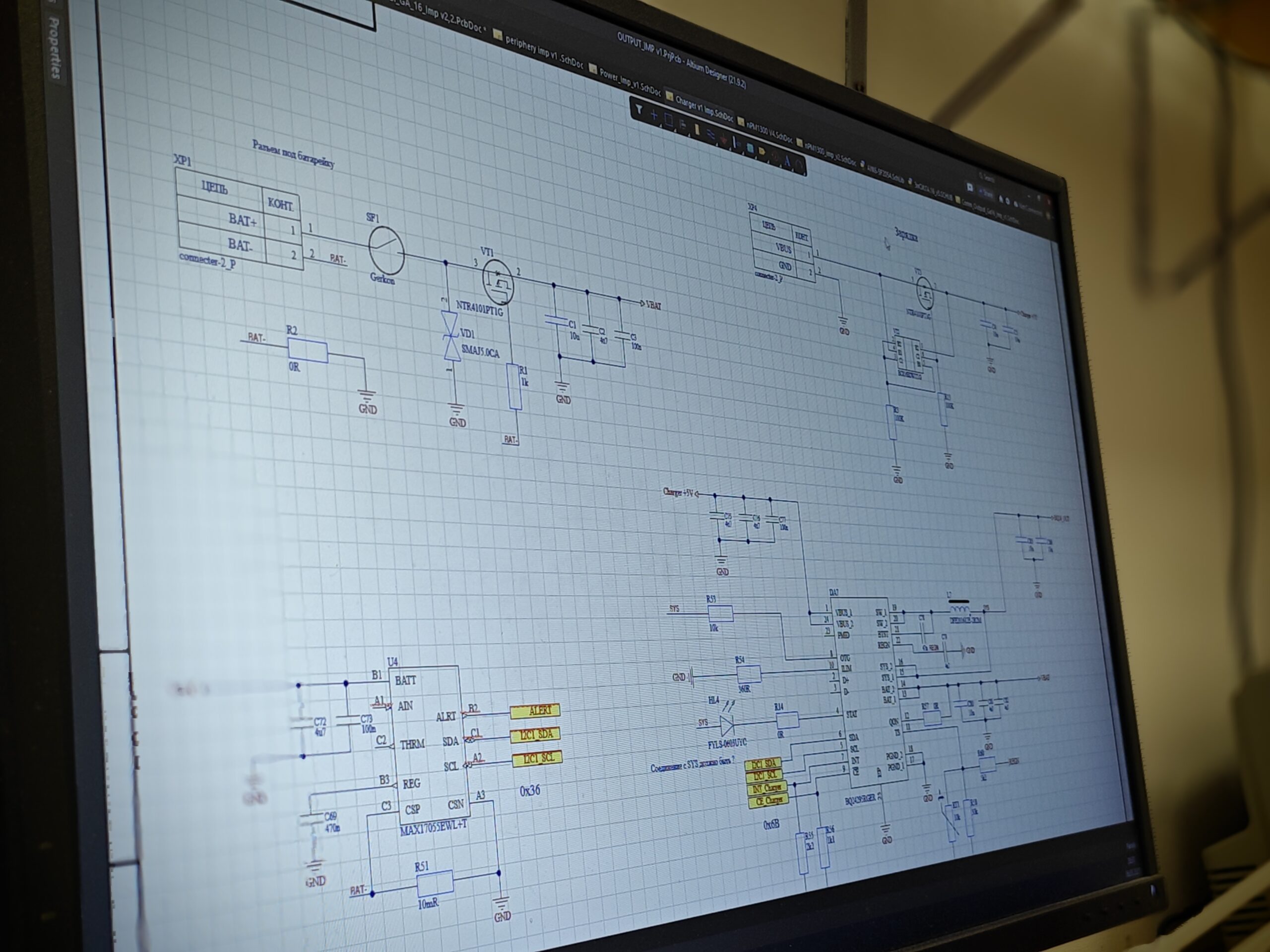

Опытная команда схемотехников реализует ваши идеи как на отечественной, так и зарубежной элементной базе.
ПодробнееМелкосерийное и серийное производство электроники
Производство под ключ: современное оборудование для поверхностного монтажа, штат монтажников для выводного монтажа электронных компонентов, а также изготовление корпусов
ПодробнееРазработка печатных плат начинается с инженерного анализа задачи. Для заказчика это этап, на котором идея электронного устройства превращается в набор точных требований к схеме, конструкции, материалам, монтажу и дальнейшему производству.
Мы рассматриваем плату как рабочий узел изделия, а не как отдельную деталь. Нужно заранее понять, какие сигналы проходят через проводники, какие токи нагружают цепи питания, где требуется защита, как плата встанет в корпус и каким способом будет выполняться пайка.
На первом шаге проверяется принципиальная схема. Инженер оценивает питание, логику соединений, защитные цепи, интерфейсы, токовые нагрузки, требования к помехоустойчивости и условия эксплуатации.
Если схема уже подготовлена заказчиком, мы проводим техническую проверку и выделяем места, которые требуют уточнения. Это снижает риск переделок после изготовления печатных плат и помогает сохранить сроки проекта. Не каждую ошибку видно сразу, поэтому входной анализ нужен до трассировки.
Такие данные позволяют выбрать рациональную конструкцию. Простое электронное устройство часто обходится двусторонней платой. Плотный модуль с цифровыми интерфейсами, силовыми цепями и чувствительными аналоговыми узлами требует другого подхода.
Проектирование печатных плат включает размещение компонентов и трассировку проводников. На этом этапе задаются ширина дорожек, зазоры, переходные отверстия, контактные площадки, полигоны питания, зоны земли и технологические отступы.
Мы учитываем требования производства уже при создании топологии. Посадочные места должны подходить под реальные компоненты, а проводники и отверстия соответствовать выбранной технологии. Если монтаж выполняется автоматизированно, важны ориентация элементов, свободные зоны для оборудования и корректная форма площадок.
Отдельное внимание уделяется цепям питания, высокоскоростным линиям и аналоговым участкам. Силовые дорожки рассчитываются по току и нагреву. Сигнальные цепи разводятся с учетом длины, соседних проводников и возвратных токов. Аналоговые зоны защищаются от цифровых помех.
Производство печатных плат переводит проектные данные в физическое изделие. Качество зависит от точности файлов, стабильности технологии, чистоты операций и контроля на ключевых стадиях.
Перед запуском готовится комплект производственных данных: слои меди, паяльная маска, шелкография, сверловка, контур, требования к материалу и финишному покрытию. При серийном выпуске добавляются данные по панели, технологическим полям и маркировке партии.
Изготовление печатных плат включает формирование рисунка проводников, травление меди, сверление, металлизацию отверстий, нанесение маски, маркировку, финишное покрытие и контурную обработку. Для многослойных изделий добавляются операции совмещения и прессования слоев.
Перед передачей файлов в производство мы проверяем проект на технологичность. Контролируются зазоры, ширина проводников, диаметр отверстий, кольца контактных площадок, маска, маркировка, контур платы и соответствие спецификации.
Такая проверка нужна для снижения риска брака. Если отверстие меньше технологического допуска, проводник слишком близко к краю или шелкография заходит на площадку, проблема проявится уже при изготовлении или сборке. Лучше исправить ее в проекте.
После выпуска партия проходит контроль качества. Проверяются геометрия, отсутствие коротких замыканий, целостность цепей, покрытие площадок, чистота маски и соответствие документации. Для ответственных изделий применяется расширенная проверка.
Монтаж компонентов превращает плату в функциональный узел. Здесь важны корректная ведомость элементов, точные посадочные места, качество паяльной пасты, режим оплавления и визуальный контроль.
Мы выполняем монтаж с учетом конструкции изделия и требований к партии. Для компактных устройств чаще применяется поверхностный монтаж. Для разъемов, силовых элементов и некоторых электромеханических деталей используется выводная установка. В ряде проектов оба способа сочетаются.
Пайка зависит от многих факторов: формы площадок, термопрофиля, свойств припоя, чистоты поверхности и доступности места для инструмента. Если эти требования учтены при проектировании, сборка проходит стабильнее, а процент дефектов снижается.
После монтажа выполняется проверка. Контролируются цепи питания, ориентация компонентов, качество соединений, отсутствие замыканий, работа интерфейсов и соответствие техническому заданию. Для серийных изделий мы подготавливаем повторяемую процедуру контроля, чтобы каждая плата проверялась по единому сценарию.
При необходимости выполняется программирование, функциональное тестирование и настройка. Такой подход особенно важен, когда электронное устройство входит в состав измерительного, промышленного или управляющего оборудования.
Чтобы оставить заявку, направьте описание проекта и имеющиеся материалы. Мы изучим задачу, зададим только технически важные вопросы и предложим понятный порядок работ. Итогом станет плата, подготовленная к эксплуатации в составе вашего электронного устройства. Такой формат удобен для заказчика: все ключевые этапы находятся в одной цепочке ответственности. Не приходится отдельно координировать разработчика, производственный участок, монтажный участок и службу контроля. Вопросы решаются быстрее, а изменения фиксируются в документации.
Да, можно начать с идеи, описания устройства, схемы или технического задания. Мы уточним требования, поможем определить число слоев, габариты, тип компонентов, способ монтажа и условия эксплуатации. После этого подготовим маршрут работ: разработка, проектирование, изготовление, пайка и проверка готовой платы.
Для расчета нужны исходные данные по проекту: назначение платы, схема, Gerber-файлы, перечень компонентов, габариты, требуемое количество и требования к монтажу. Если часть данных отсутствует, мы поможем их сформировать. Чем точнее вводные, тем быстрее получается корректное предложение без лишних пересогласований.
Да, перед запуском мы проверяем файлы на технологичность. Контролируем ширину проводников, зазоры, отверстия, контактные площадки, маску, маркировку и контур платы. Такая проверка помогает найти ошибки до производства, а не после получения партии, когда исправления уже стоят дороже и сдвигают запуск устройства.
Да, для новых устройств разумно сначала изготовить прототип или малую партию. Это позволяет проверить схему, посадочные места, нагрев, работу интерфейсов и удобство монтажа. После испытаний можно внести правки в проект и только затем переходить к серийному производству без повторения ранних ошибок в партии.
Да, мы работаем не только с платой, но и с компонентной базой. Проверяем доступность элементов, соответствие посадочным местам, электрические параметры и варианты замены. Это снижает риск остановки проекта из-за отсутствующих деталей и помогает подготовить плату к реальному монтажу без срочных переделок.
Да, выполняем монтаж и пайку компонентов после изготовления плат. Работа включает подготовку компонентов, установку элементов, оплавление припоя, ручную пайку при необходимости, визуальный контроль и электрическую проверку. Заказчик получает не пустую плату, а собранный узел для дальнейших испытаний.
Главный способ снизить риски - не разделять разработку и производство без технической связи между этапами. Мы учитываем технологию изготовления, пайку, корпус, контрольные точки и требования к сборке еще на стадии проектирования. Такой подход уменьшает число переделок и ускоряет получение рабочей платы.
Да, мы проектируем и изготавливаем многослойные печатные платы для компактных и технически сложных устройств. Такие платы нужны при высокой плотности компонентов, отдельных цепях питания, требованиях к помехоустойчивости и стабильной работе сигналов. Конструкция подбирается под задачу, а не по шаблону.
На сроки влияют готовность документации, сложность топологии, число слоев, выбранные материалы, объем партии, наличие компонентов и требования к контролю. Быстрее запускаются проекты с проверенными файлами и понятной спецификацией. Если нужны разработка и подбор компонентов, срок зависит от объема инженерных работ.
Да, можно заказать только изготовление печатных плат по готовым Gerber-файлам. Перед запуском мы проверим комплектность данных, сверловку, контур, маску и технологические параметры. Если файлы корректны, проект передается в производство. Если есть замечания, вы получите понятный список правок до запуска.
