Поверхностный SMD монтаж на автоматизированной линии. Осуществляем ручную и смешанную сборку, пайку, контроль и тестирование. Работаем с прототипами и партиями, проверяем документацию, компоненты и качество каждого соединения. Оставьте заявку — рассчитаем стоимость и предложим понятный порядок работ.
Контрактная разработка электроники
Разработка электронных устройств любых направлений и любой сложности
ПодробнееПроектирование и изготовление печатных плат
Разработка принципиальной схемы, схемотехника, создание опытного образца (прототипа) и запуск партии в серию. SMD монтаж печатных плат
ПодробнееРазработка принципиальных электрических схем
Опытная команда схемотехников реализует ваши идеи как на отечественной, так и зарубежной элементной базе.

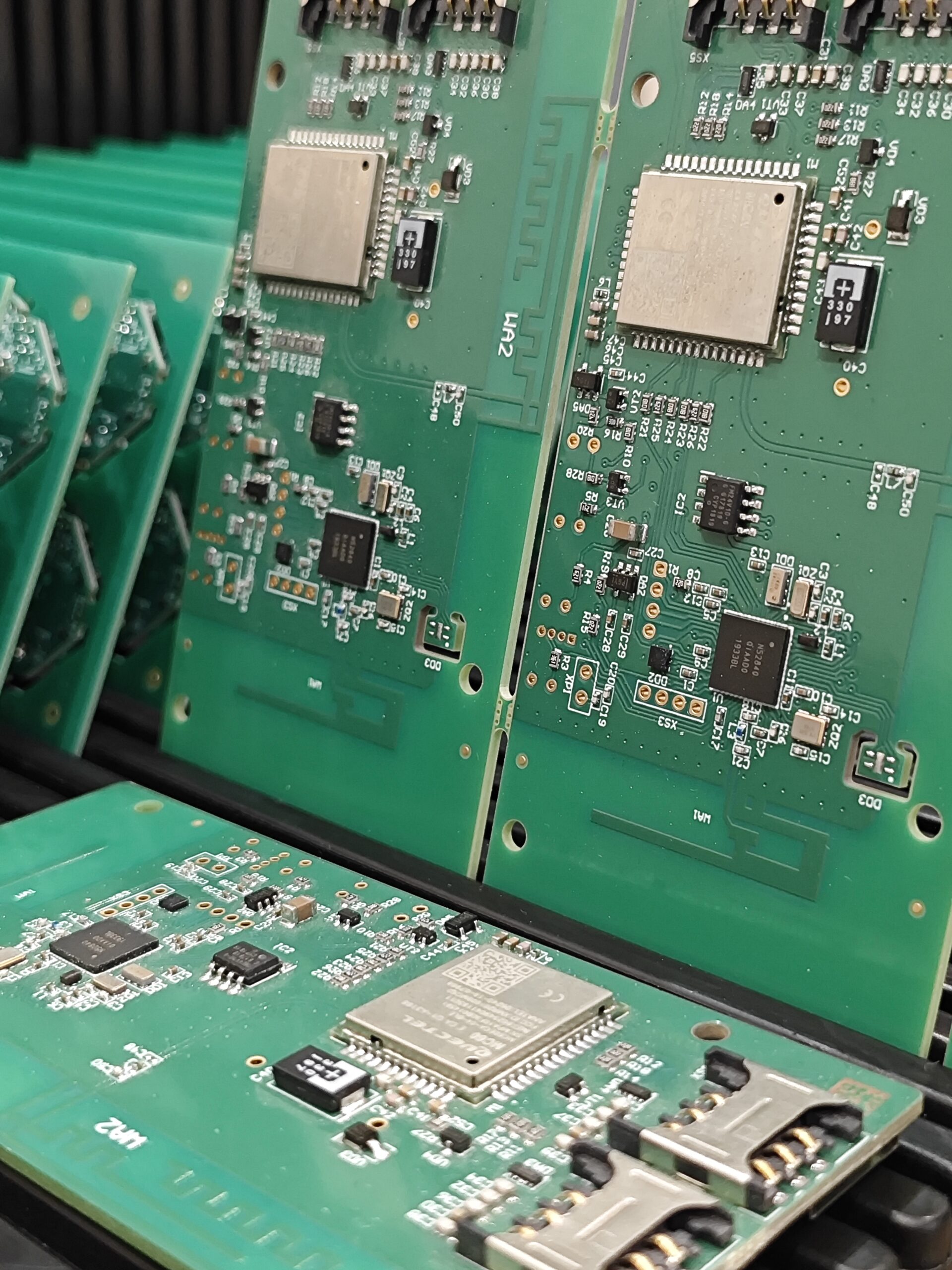

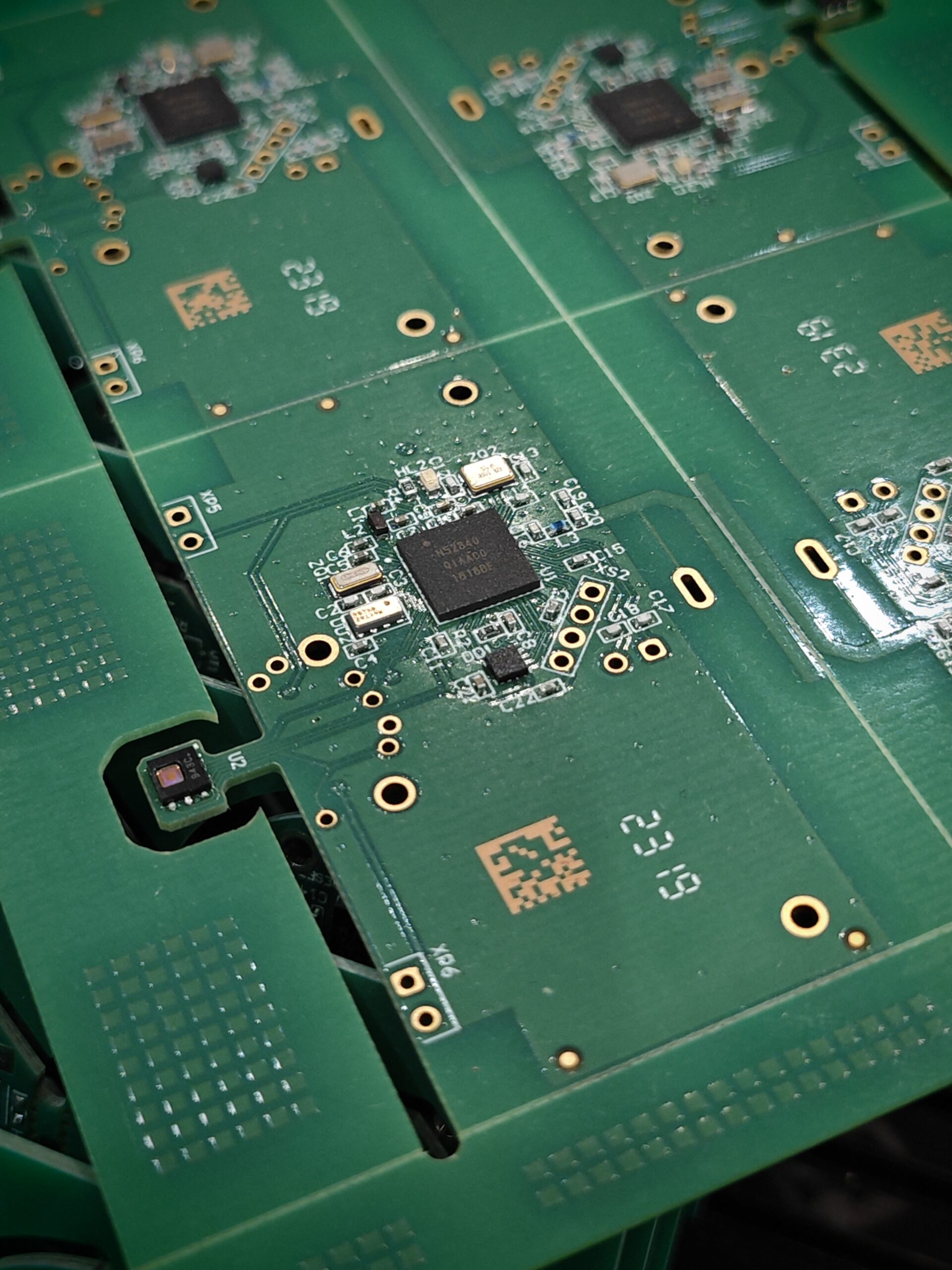

ПодробнееМонтаж печатных плат - это установка электронных компонентов на подготовленную плату с последующей пайкой, контролем и проверкой работоспособности. От качества этого этапа зависит стабильность устройства, ресурс изделия и повторяемость параметров в партии.
Печатная плата поступает на монтаж после разработки, изготовления и входной проверки. На ней уже сформированы проводящие дорожки, контактные площадки, переходные отверстия, защитная маска, маркировка и каждый рабочий слой. Задача монтажного участка - установить компоненты строго по документации и обеспечить надежный электрический контакт.
Мы выполняем сборку опытных образцов, малых партий и серийных изделий. В работе важна не только аккуратная пайка, но и технологическая подготовка. Специалисты проверяют состав комплектации, позиционные обозначения, полярность элементов, номиналы, корпуса, посадочные места и особые требования к плате.
В стандартный процесс входят:
Если изделие содержит чувствительные микросхемы, силовые цепи, плотную компоновку или несколько слоев, монтаж требует повышенной дисциплины. Ошибка в ориентации корпуса, перегрев площадки или избыток припоя приводят к дефектам, которые сложно выявить без опыта и контроля.
Перед запуском работ мы анализируем Gerber файлы, спецификацию, монтажную схему, сборочный чертеж и данные по компонентам. Такая проверка снижает риск ошибок еще до выхода платы на производство.
В документации должны быть понятны номиналы, корпуса, полярность, допуски, требования к пайке и особые указания по сборке. Если данных не хватает, инженер уточняет спорные позиции до начала монтажа. Это защищает изделие от переделок и сокращает число технических вопросов во время работы.
Отдельно проверяется соответствие посадочных мест реальным корпусам компонентов. Небольшое расхождение между библиотекой и фактической деталью усложняет сборку. Для опытной партии это особенно критично, поскольку именно на этом этапе часто выявляются недочеты трассировки, компоновки и маркировки.
До монтажа проводится проверка печатных плат и комплектующих. Это обязательная часть процесса, а не формальность перед сборкой.
На платах оцениваются состояние маски, геометрия площадок, качество металлизации, отсутствие механических повреждений и читаемость маркировки. Компоненты проверяются по номиналам, типам корпусов, количеству, состоянию выводов и условиям хранения. Для SMD элементов важны целостность ленты, корректная ориентация и отсутствие следов влаги.
Дефект иногда виден сразу: скол корпуса, окисленный вывод, поврежденная площадка. Сложнее выявляются ошибки комплектации. Резистор или конденсатор в похожем корпусе легко перепутать без учета позиции. Поэтому мы сверяем компоненты со спецификацией и позиционными обозначениями.

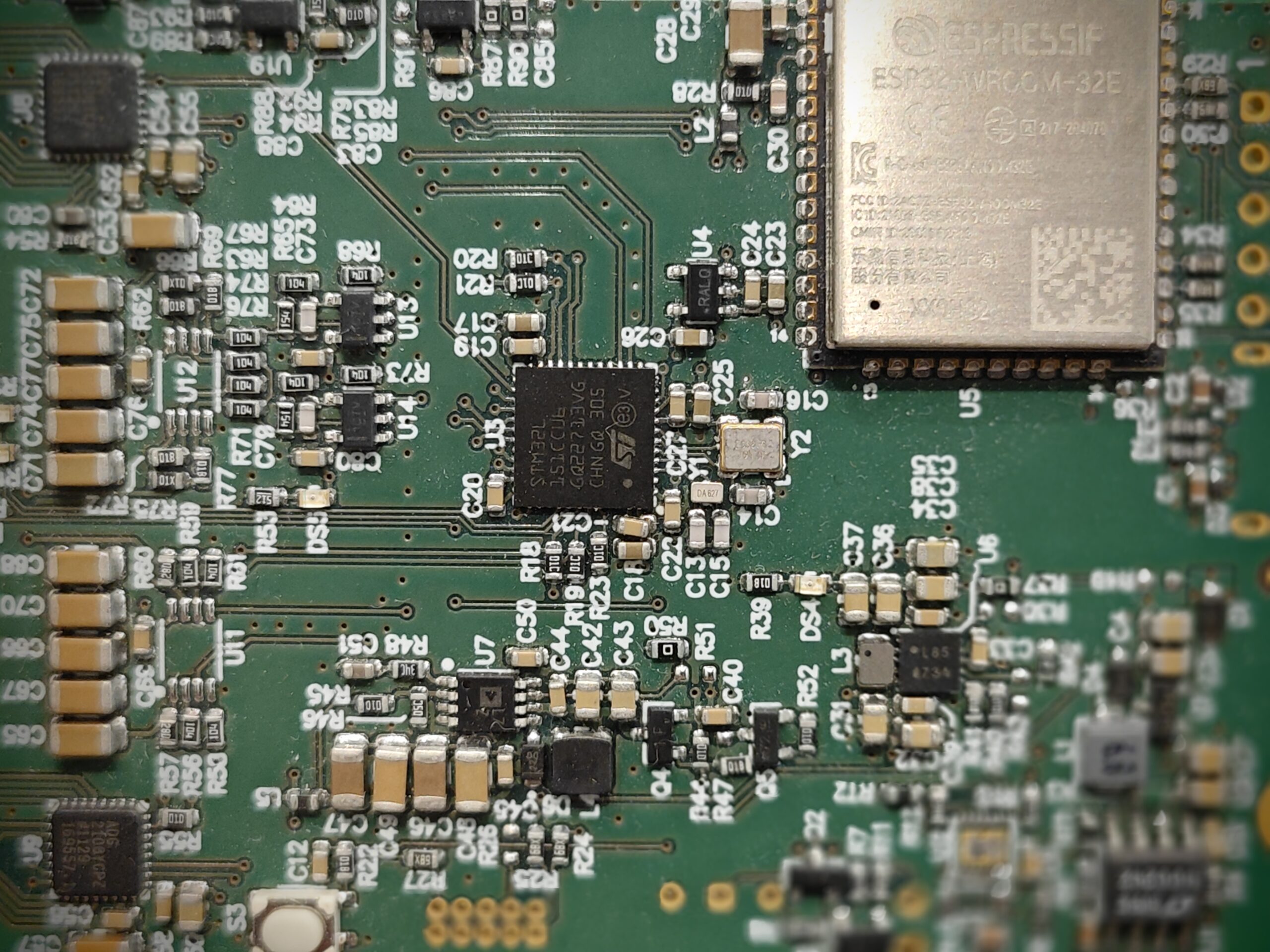

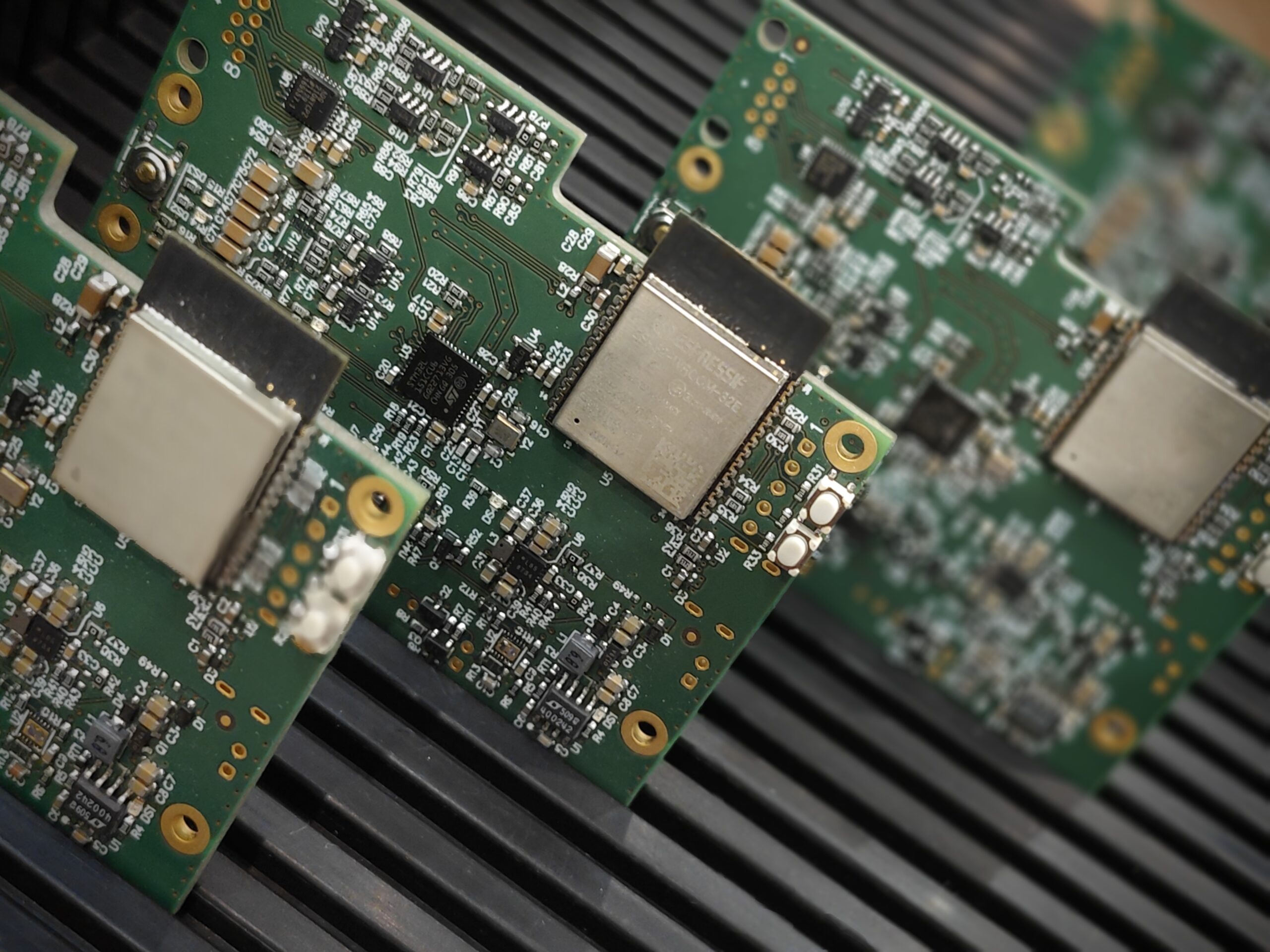

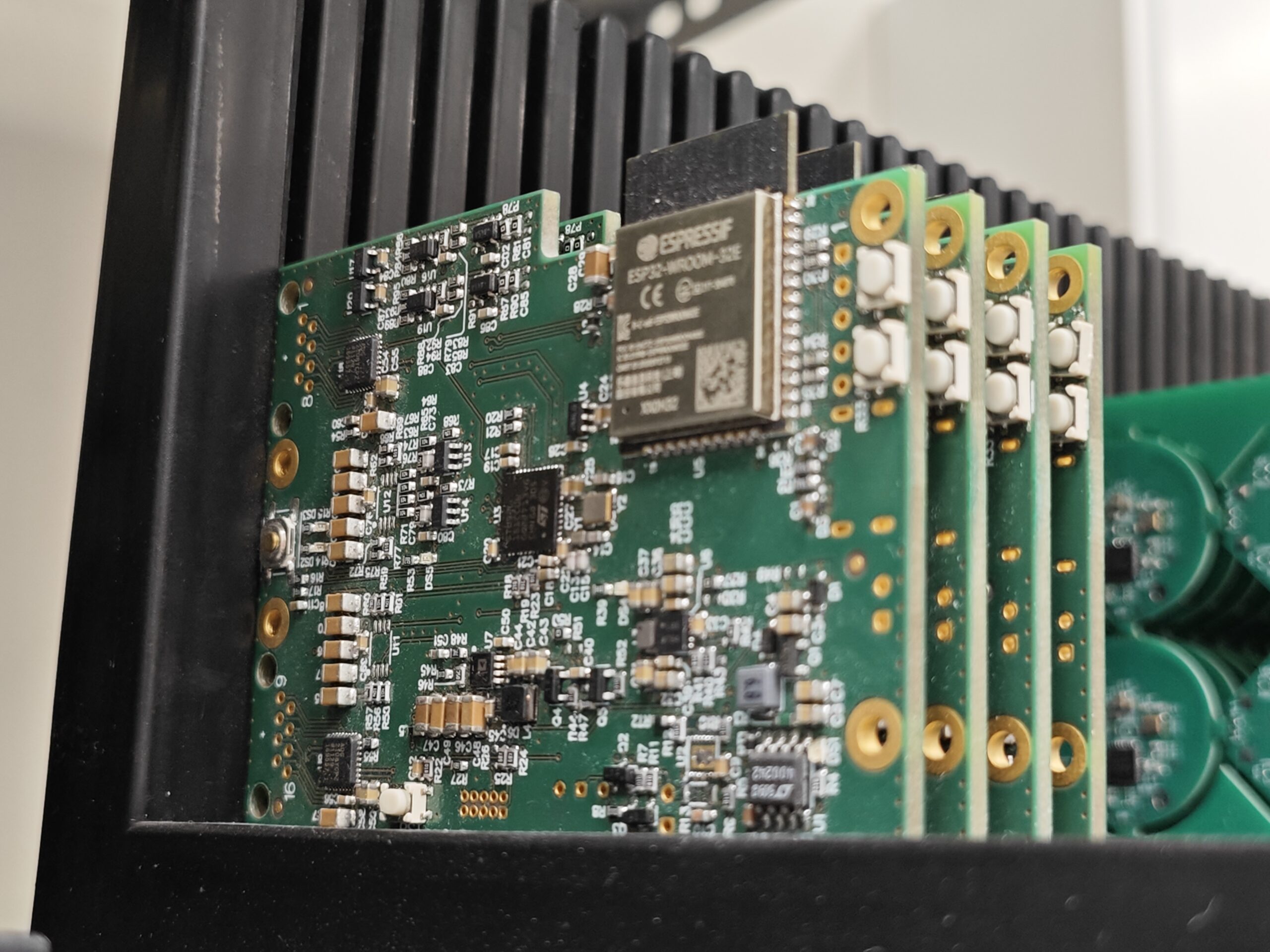

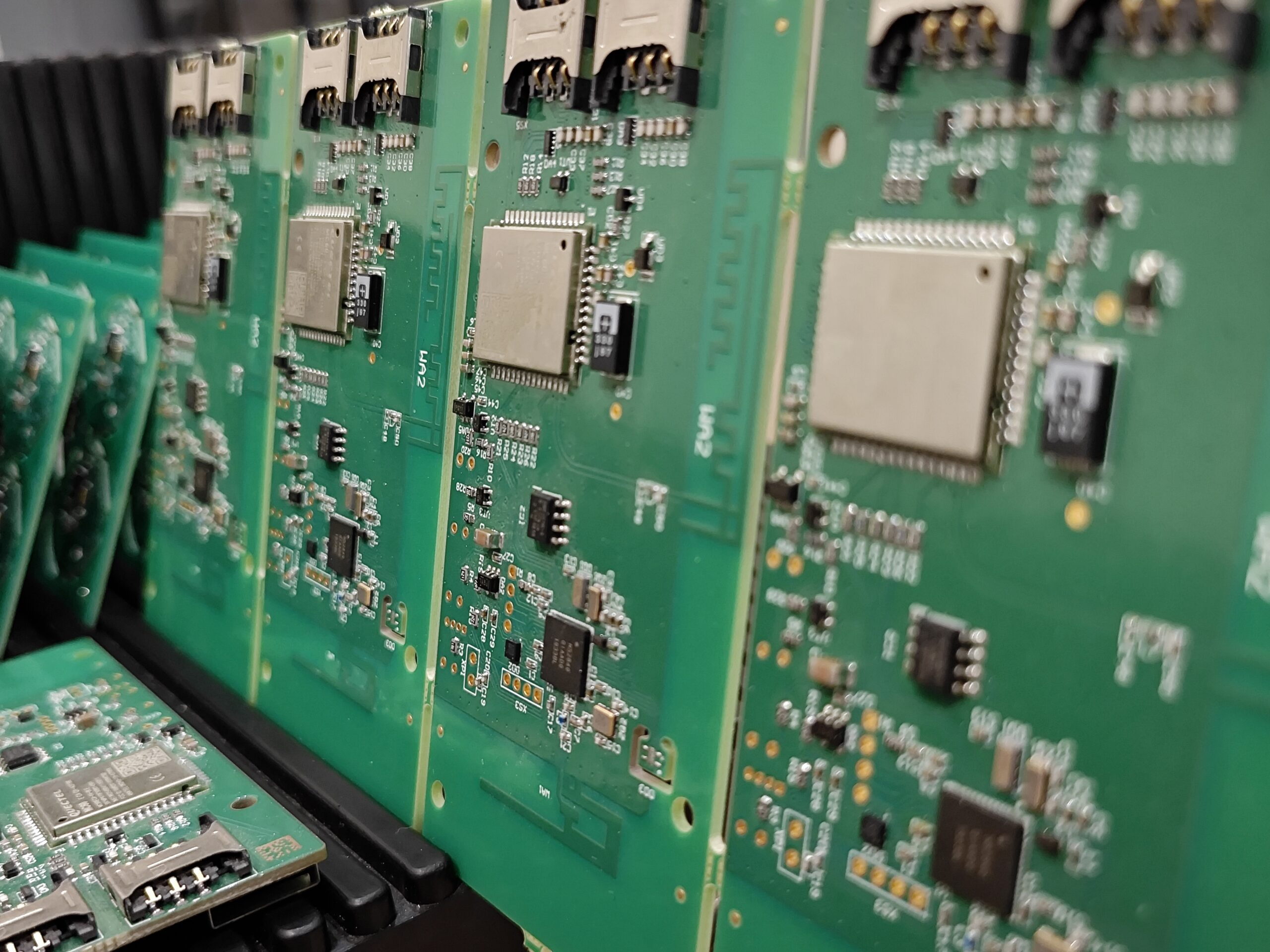

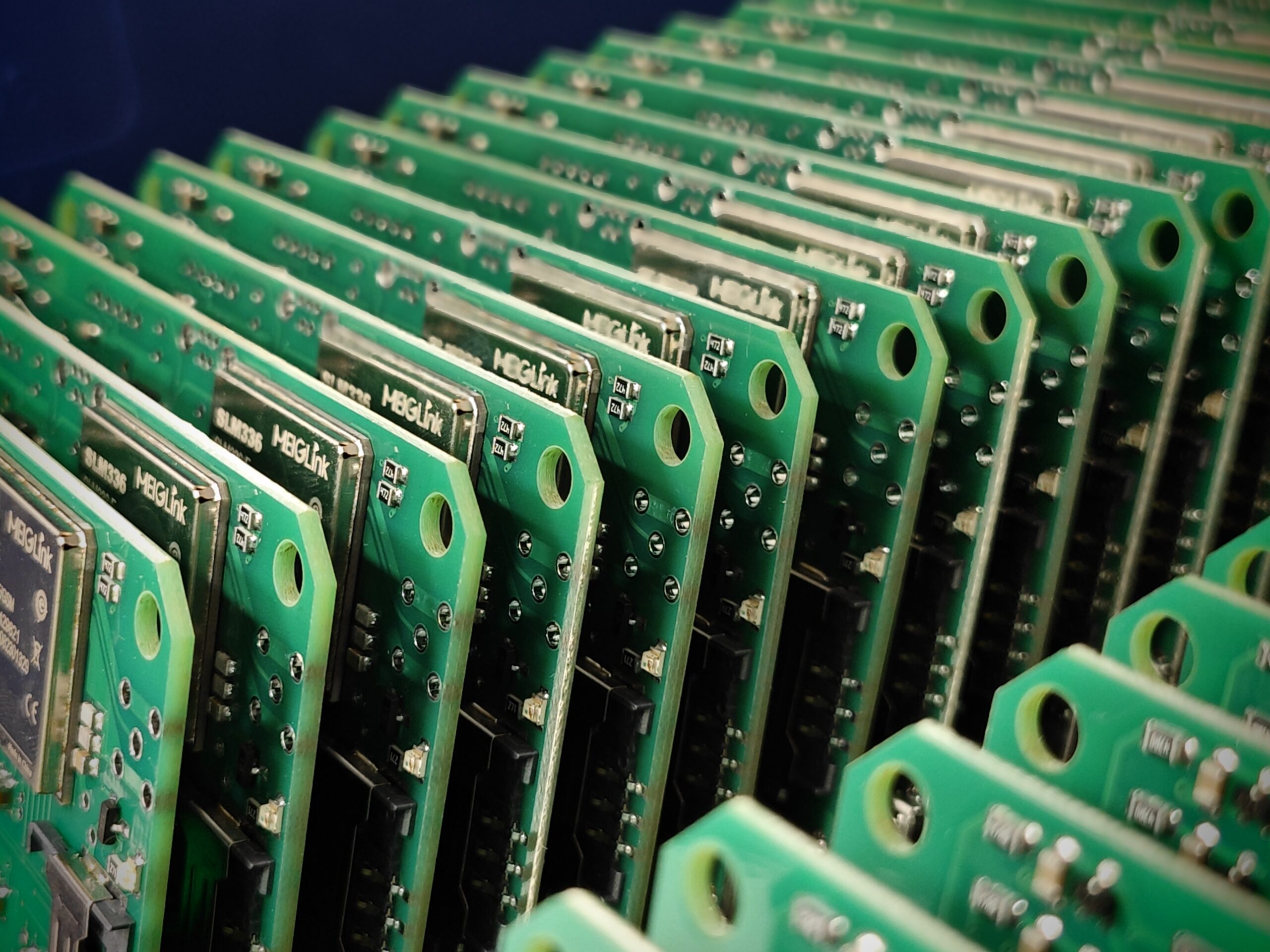

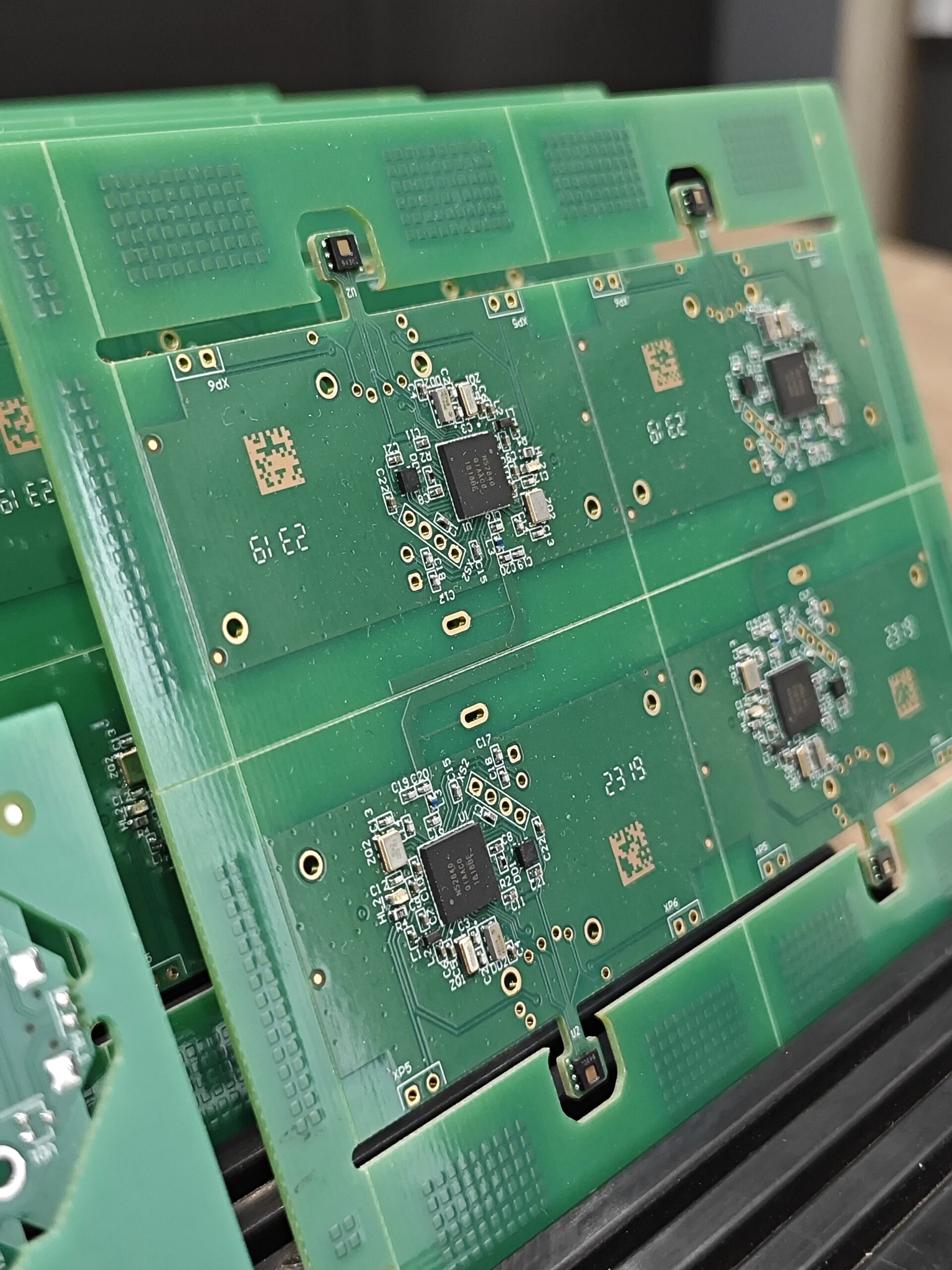

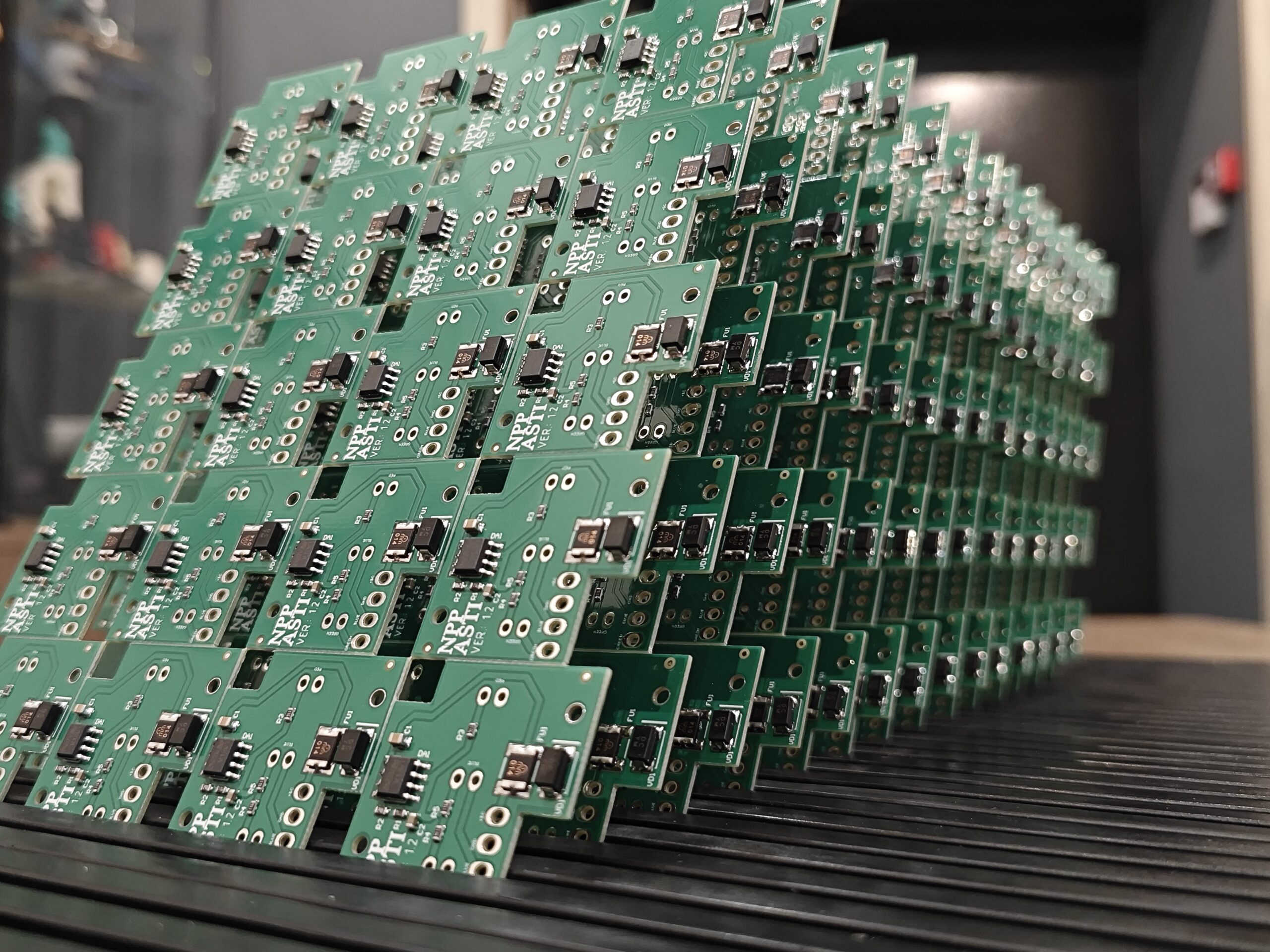

SMD монтаж применяется для установки компонентов поверхностного монтажа без сквозных выводов. Элементы размещаются на контактных площадках печатной платы и фиксируются пайкой после нанесения паяльной пасты.
Поверхностный монтаж востребован при компактной компоновке, высокой плотности элементов и серийной сборке. Он подходит для резисторов, конденсаторов, диодов, транзисторов, микросхем, разъемов, светодиодов и других компонентов в SMD корпусах.
Технологическая цепочка включает нанесение паяльной пасты, установку компонентов, оплавление и контроль. Для партии важна повторяемость. Для прототипа - гибкость, поскольку состав изделия и посадочные места нередко уточняются после первой сборки.
Качество SMD монтажа зависит от ряда факторов:
Паяльная паста должна наноситься ровным слоем. Избыток припоя приводит к перемычкам между выводами, недостаток - к слабому соединению. Для микросхем с малым шагом выводов это особенно заметно. Один неверный участок пасты нарушает работу всей платы.
После установки компоненты проходят пайку оплавлением. Температурный профиль подбирается с учетом типа пасты, размеров платы, толщины меди, количества слоев и тепловой массы элементов. Силовые компоненты и крупные разъемы требуют иного режима, чем мелкие пассивные элементы.
Пайка SMD компонентов должна формировать ровное смачиваемое соединение без шариков припоя, трещин и перемычек. Качественный паяный шов определяется по форме, равномерности и отсутствию признаков перегрева.
При работе с корпусами QFN, QFP, SOIC, SOT, 0402, 0603 и 0805 важно соблюдать технологические режимы. Компоненты малого размера чувствительны к смещению, а микросхемы с выводами по периметру требуют точного позиционирования. Корпуса с нижними контактами усложняют визуальный контроль, поэтому для них заранее учитываются требования к посадочному месту и дозировке пасты.
Мы оцениваем не только факт пайки, но и влияние монтажа на дальнейшую работу изделия. Перегрев повреждает компонент или отслаивает площадку. Недогрев формирует холодную пайку. Многослойная плата рассеивает тепло иначе, чем односторонняя конструкция. Это влияет на режим монтажа, выбор инструмента и порядок проверки.
Ручной монтаж применяется при установке выводных компонентов, доработке опытных образцов, ремонте, малых партиях и сборке изделий с нестандартной комплектацией. Такой способ требует квалификации монтажника и строгого соблюдения технологической карты.

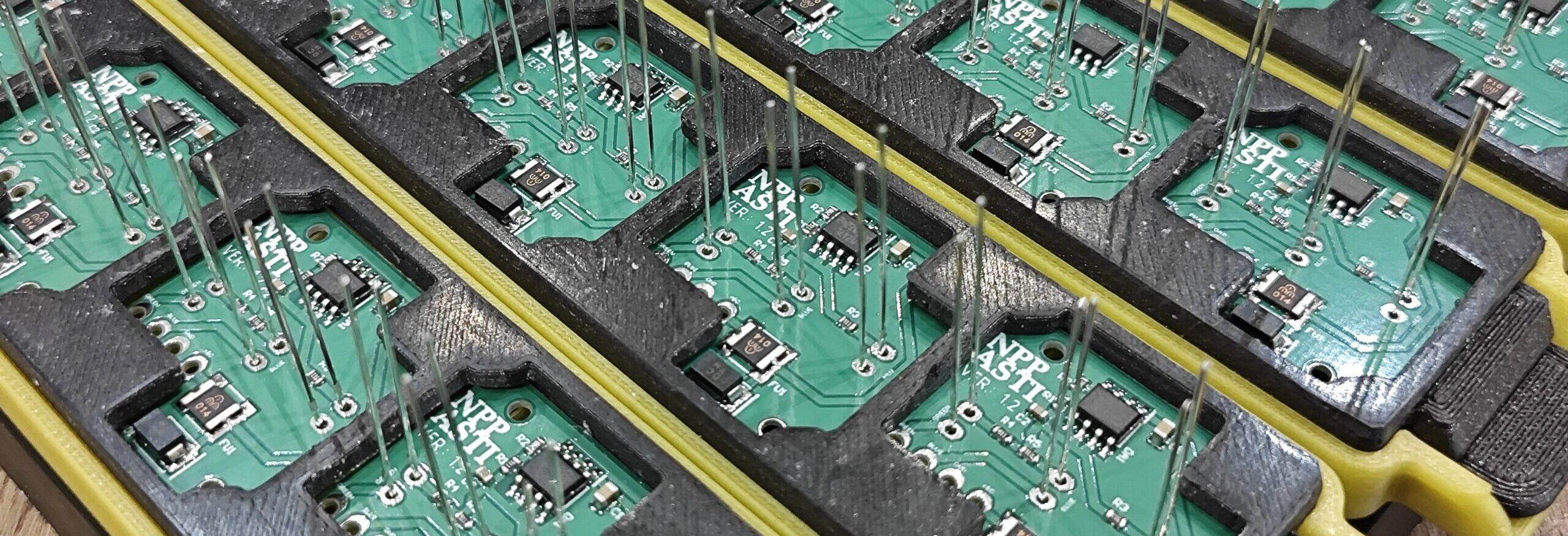

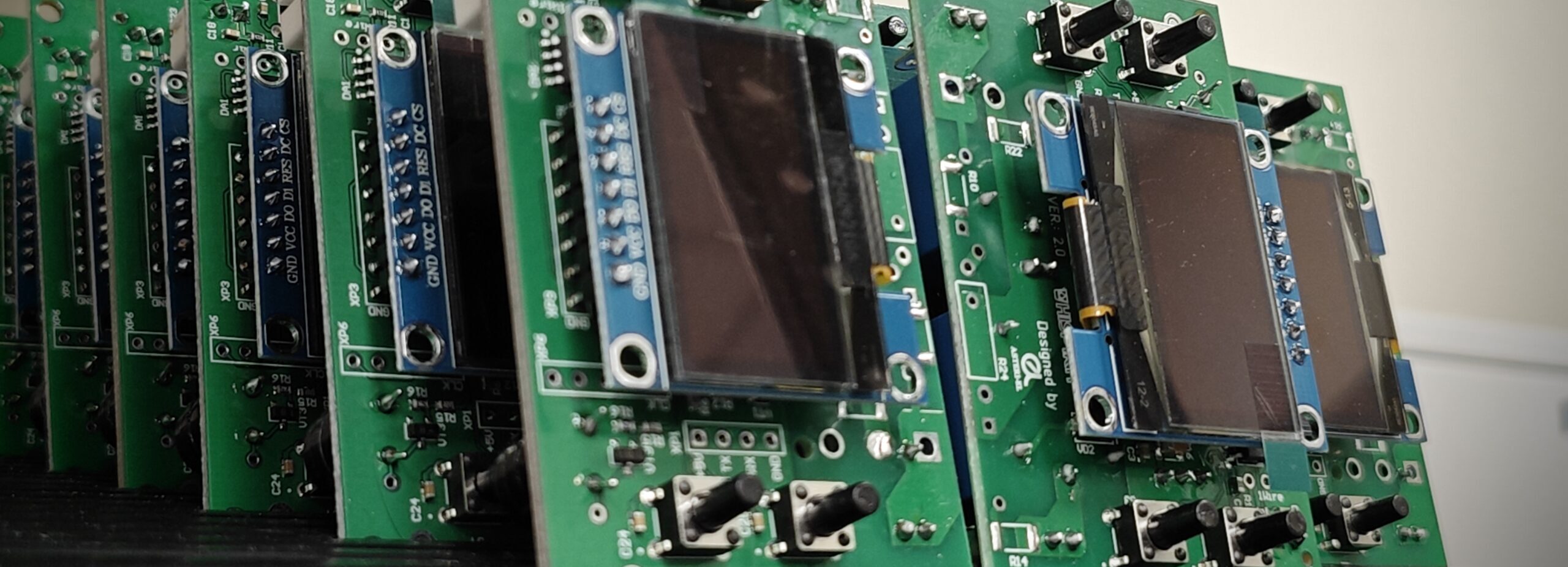

Выводные элементы устанавливаются в отверстия печатной платы, затем фиксируются пайкой с обратной стороны. Так монтируют разъемы, клеммники, кнопки, трансформаторы, электролитические конденсаторы, силовые элементы и другие детали, для которых поверхностный монтаж не подходит по механике или нагрузке.
Ручной монтаж часто сочетается с SMD монтажом. Сначала выполняется установка компонентов поверхностного монтажа, затем выводных элементов. Такой порядок снижает риск повреждения уже смонтированных деталей и упрощает контроль платы.
Ручная пайка нужна в следующих ситуациях:
Ручная работа не должна означать нестабильное качество. Мы используем контролируемую температуру, подходящие флюсы, паяльные станции, оснастку и проверку каждого соединения. Для ответственных изделий фиксируются требования к внешнему виду пайки, чистоте платы и механической прочности соединений.
Монтаж выводных элементов включает установку деталей, обрезку выводов, пайку и контроль механической фиксации. Здесь важно не повредить металлизацию отверстий и не перегреть контактную площадку.
Некоторые компоненты испытывают механические нагрузки при эксплуатации. Разъемы подключают и отключают, клеммники затягивают, кнопки нажимают. Поэтому пайка должна обеспечивать не только электрический контакт, но и прочность. При необходимости применяются дополнительные меры фиксации, если это предусмотрено документацией.
Для плат с несколькими слоями особенно важна аккуратная пайка отверстий. Внутренние соединения зависят от металлизации, а перегрев способен нарушить контакт. Такой дефект не всегда заметен глазами. Поэтому опыт монтажника и контроль после пайки имеют прямое значение.
Заказ монтажа печатных плат начинается с передачи документации и описания задачи. Мы оцениваем тип монтажа, количество плат, состав комплектации, требования к контролю и желаемый порядок передачи готовых изделий. После согласования задачи формируется порядок работ. Клиент передает платы и компоненты либо поручает комплектацию нам. Далее выполняется входной контроль, монтаж, пайка, проверка и передача готовых изделий. По запросу предоставляются комментарии по выявленным замечаниям.
Оставить заявку можно с кратким описанием проекта и комплектом файлов. Мы изучим материалы, зададим только нужные технические вопросы и подготовим предложение по монтажу печатных плат без лишних формальностей.
