Нужно запустить серийное производство деталей из пластика? Выполним литье на термопластавтоматах с разработкой пресс-формы или на готовой оснастке заказчика. Проверим конструкцию изделия, согласуем материал и требования, изготовим образцы и запустим серию после утверждения.

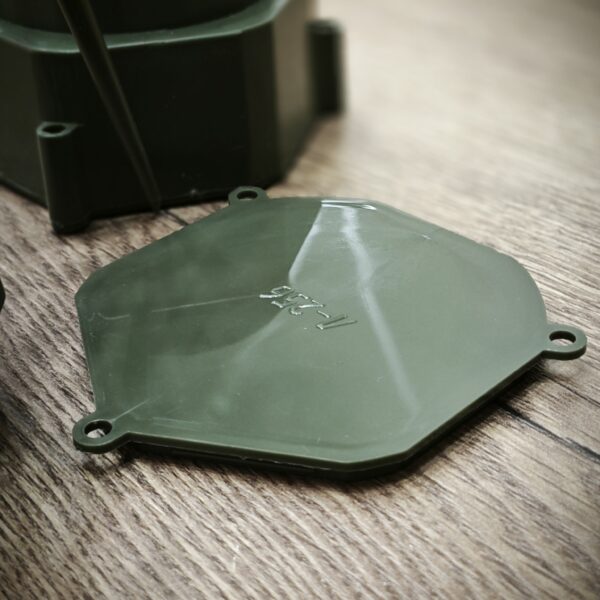

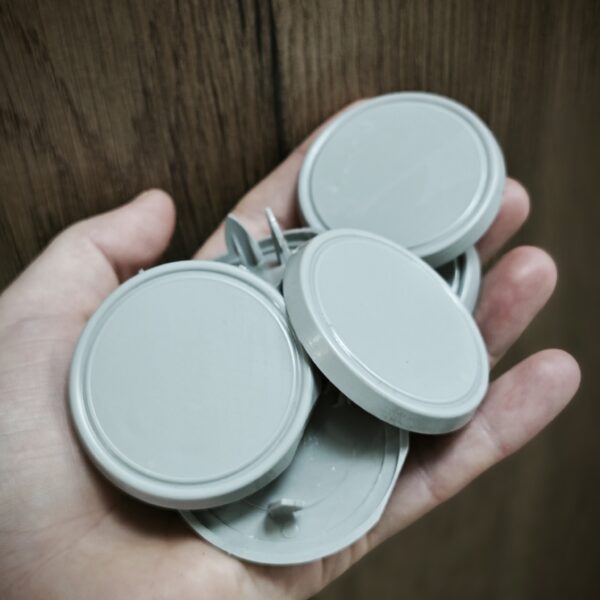

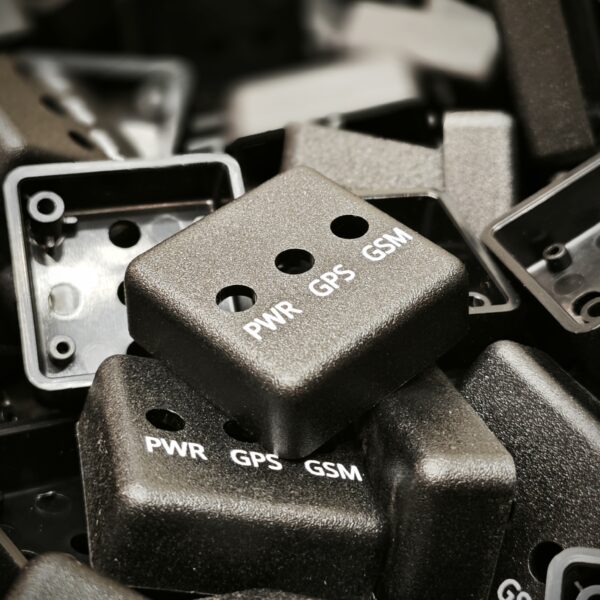

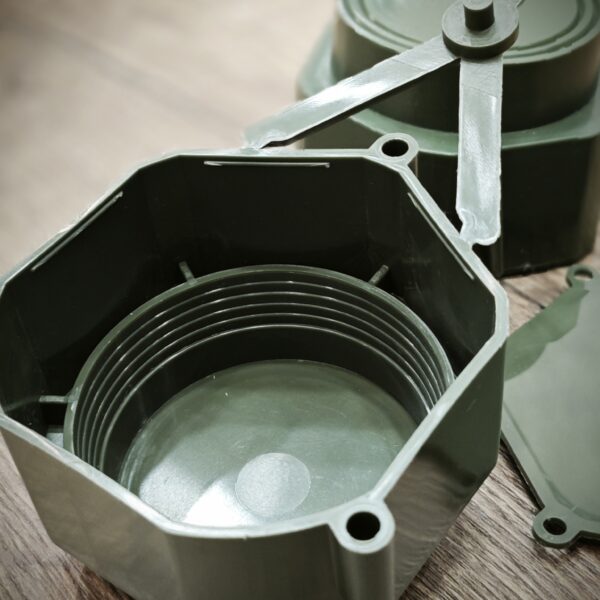

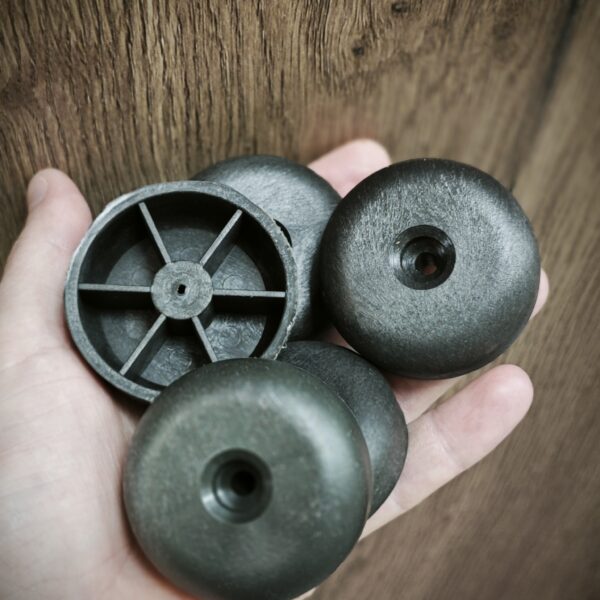

Литье пластмасс под давлением на ТПА применяют для серийного производства деталей из термопластов с заданной геометрией, повторяемыми размерами и стабильными свойствами. Технология подходит для корпусов, крышек, втулок, крепежных элементов, технических компонентов, деталей приборов и других пластиковых изделий. Для заказчика важен не только факт получения детали из пластика. Значение имеют ресурс пресс-формы, стабильность цикла, качество поверхности, повторяемость партии и прогнозируемая себестоимость.
Мы рассматриваем проект как единую производственную задачу. До запуска оцениваем 3D-модель, материал, толщины стенок, уклоны, поднутрения, требования к внешнему виду, условия эксплуатации и планируемый тираж. Такой анализ помогает выявить решения, которые усложняют изготовление оснастки, увеличивают длительность цикла или создают риск дефектов. Чем раньше устранены конструктивные ограничения, тем проще наладить серийное литье и поддерживать качество при повторных заказах.
ТПА, или термопластавтомат, нагревает и пластицирует полимер, впрыскивает расплав в закрытую пресс-форму и обеспечивает выдержку до формирования детали. После охлаждения форма раскрывается, изделие извлекается, затем производственный цикл повторяется.
Цикл состоит из последовательных операций, связанных с подготовкой сырья, работой шнека, впрыском, выдержкой, охлаждением и извлечением детали. Для стабильной серии параметры фиксируют после наладки и контролируют в процессе производства.
Сушка необходима для материалов, чувствительных к влаге. Режим подготовки выбирают по конкретной марке полимера и требованиям производителя сырья. Температуру цилиндра, температуру формы, скорость впрыска, давление выдержки и длительность охлаждения задают с учетом геометрии изделия, толщины стенок и конструкции литниковой системы.
Во время впрыска расплав заполняет формообразующую полость. Затем стадия выдержки поддерживает давление и компенсирует объемные изменения материала до затвердевания зоны впуска. После этого деталь охлаждается до состояния, при котором ее извлечение не приводит к заметной деформации. Излишнее увеличение времени охлаждения снижает производительность, а раннее раскрытие формы повышает риск коробления и повреждения изделия.
Для литья под давлением используют разные термопласты. Выбор материала зависит от механической нагрузки, рабочей температуры, химической стойкости, требований к внешнему виду, износостойкости, жесткости и условиям сборки. Материал желательно определить до проектирования пресс-формы, поскольку его свойства влияют на усадку, заполнение полости и режим переработки.
Одинаковая геометрия ведет себя по-разному при переходе с одного пластика на другой. Меняются усадка, текучесть, жесткость, температура переработки и скорость отвода тепла. Поэтому замена полимера после изготовления пресс-формы требует повторной проверки размеров, впуска, вентиляции и рабочих режимов ТПА.
Мы также учитываем красители, стекловолокно, минеральные наполнители и другие добавки. Наполнитель способен изменить жесткость, усадку и характер течения расплава, а краситель требует стабильного дозирования для повторяемого оттенка. Если изделие имеет лицевые поверхности, требования к цвету и фактуре фиксируются до выпуска установочной партии.
Качество пластикового изделия формируется совместной работой конструкции детали, пресс-формы, выбранного полимера и режима термопластавтомата. Корректировка одного параметра не решает проблему, если источник дефекта заложен в геометрии или конструкции оснастки.
Пресс-форма задает форму изделия, состояние поверхности и значительную часть размерной повторяемости. Мы проектируем оснастку под конкретную деталь, материал, план выпуска, требования к ресурсу и доступное оборудование. До изготовления определяем плоскость разъема, тип впуска, расположение выталкивателей и схему охлаждения.
Качество пресс-формы не сводится к точности механической обработки. Важны баланс заполнения, отвод воздуха, равномерность охлаждения, жесткость плит, стабильность направляющих и работа системы выталкивания. Ошибка в расположении впуска способна ухудшить внешний вид и изменить положение линии спая. Недостаточная вентиляция повышает риск недолива, воздушных ловушек и прижогов. Неравномерный теплоотвод усиливает коробление и разброс размеров.
Отдельно учитывается усадка пластика. Размеры формообразующих элементов назначаются с учетом поведения выбранного материала, толщины стенок и направления течения расплава. После первых отливок изделие измеряют, сопоставляют с чертежом и принимают решение о корректировке оснастки. Для ответственных размеров технологичнее заранее предусмотреть припуск на точную доводку формующих деталей после испытаний.
Даже правильно изготовленная пресс-форма требует устойчивого технологического режима. Задача технолога состоит в том, чтобы обеспечить полное заполнение полости без перегрева материала, выраженных внутренних напряжений и нестабильности размеров.
Мы контролируем температуру зон цилиндра, температуру пресс-формы, скорость впрыска, положение переключения на выдержку, давление выдержки, противодавление при пластикации, скорость вращения шнека и время охлаждения. Параметры связаны между собой. Изменение настройки без анализа причины дефекта способно изменить заполнение, усадку, поверхность или геометрию изделия.
После наладки рабочие параметры фиксируются и используются как база для следующих запусков. При смене партии сырья, красителя или условий подготовки материала оценивается стабильность процесса. Для заказчика это дает понятный критерий приемки: повторная партия должна соответствовать согласованным требованиям к размерам, поверхности и функциональности.
К типовым дефектам литья относятся облой, недолив, утяжины, коробление, линии спая, следы выталкивателей, прижоги и нестабильный глянец. Причину определяют по расположению дефекта, характеру заполнения, температурным условиям и параметрам цикла. Устранять внешний признак без поиска первопричины нерационально: дефект способен вернуться при следующем запуске или перейти в другую зону изделия.
Серийное литье на ТПА рационально для регулярного выпуска одинаковых пластиковых изделий, когда затраты на пресс-форму распределяются на планируемый тираж. Чем стабильнее конструкция и выше потребность в повторных партиях, тем значимее становится ресурс оснастки и производительность цикла.
Технология хорошо подходит для деталей, где требуются повторяемость размеров, заданная поверхность, высокая скорость выпуска и автоматизация операций. После изготовления и наладки формы себестоимость изделия складывается из сырья, машинного времени, обслуживания оборудования, контроля качества и дополнительных операций. На экономику также влияет число деталей, получаемых за один цикл.
Литье пластмасс под давлением и литье в силикон применяют для разных производственных задач. На ТПА расплав термопласта подается под давлением в жесткую металлическую пресс-форму. При литье в силикон используют гибкую форму и жидкий литьевой состав. В результате различаются материалы, ресурс оснастки, скорость выпуска и назначение технологии.
Силиконовая оснастка удобна при изготовлении прототипов и малых партий, когда конструкция изделия еще проходит проверку. Она позволяет получить физические образцы до инвестиций в серийную металлическую форму. ТПА ориентирован на повторяющийся машинный цикл и подходит для регулярного выпуска термопластичных изделий после утверждения конструкции.
При выборе технологии мы учитываем не только размер первой партии. В расчет входят планируемый суммарный тираж, требования к материалу, точности, поверхности, сроку выпуска и дальнейшим изменениям конструкции. Если модель изделия продолжает меняться, изготовление сложной серийной пресс-формы повышает риск дополнительных затрат. Когда конструкция утверждена и нужен повторяемый выпуск, переход на ТПА дает устойчивую производственную схему.
Подготовка изделия к литью начинается с анализа 3D-модели на технологичность. Мы сохраняем функцию и заданный внешний вид детали, одновременно устраняя геометрию, которая усложняет пресс-форму, затрудняет заполнение или создает риск нестабильного извлечения.

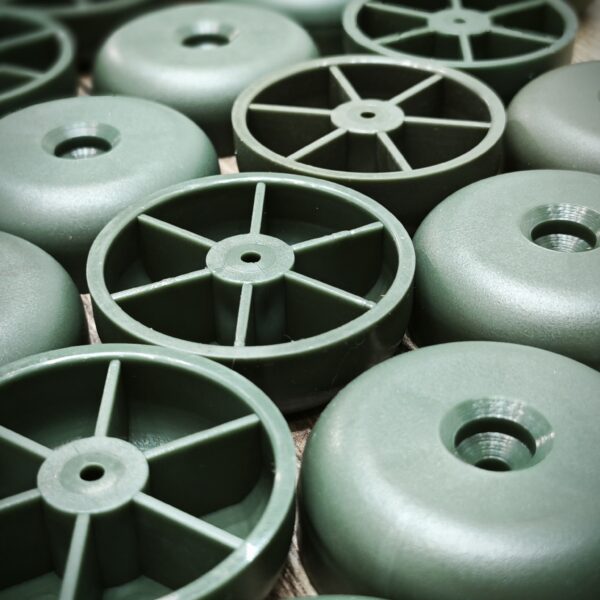

Сначала проверяем толщины стенок. Резкий переход от тонкой стенки к массивному участку приводит к неодинаковой скорости охлаждения и повышает риск утяжин. Ребра жесткости, бобышки и посадочные зоны проектируются так, чтобы обеспечить требуемую жесткость без лишнего скопления материала. Одновременно оцениваем доступ расплава к удаленным участкам и путь выхода воздуха из полости.
Далее анализируем уклоны в направлении раскрытия формы. Они помогают извлекать изделие без повреждения поверхности и избыточной нагрузки на систему выталкивания. Величина уклона зависит от глубины элемента, фактуры, материала и требований к лицевой поверхности. Единое значение для всех деталей применять нельзя.
Поднутрения требуют отдельного конструктивного решения. Если элемент нельзя освободить прямым раскрытием формы, применяют ползуны, наклонные толкатели, разъемные вставки или корректируют геометрию детали. Каждый дополнительный механизм усложняет оснастку, увеличивает число сопряжений и повышает требования к обслуживанию. После согласования конструкции определяем концепцию пресс-формы: число гнезд, материал формующих деталей, литниковую систему, охлаждение, выталкивание и способ установки на выбранный термопластавтомат. Многогнездная форма увеличивает выпуск за цикл, но требует равномерного заполнения всех гнезд, достаточного объема впрыска и подходящего усилия смыкания ТПА.
Перед серийным производством выполняем пробные отливки. На них проверяем заполнение, внешний вид, размеры, работу выталкивания и повторяемость цикла. Если изделие входит в сборку, дополнительно проверяем посадку с сопрягаемыми компонентами. Такой контроль позволяет оценить не отдельную геометрическую величину, а функцию детали в реальном узле.
Для проектов с повышенными требованиями заранее согласуем критерии приемки. В них входят критичные размеры, состояние лицевых поверхностей, цвет, отсутствие облоя в заданных зонах, масса изделия, работа защелок, резьбовых элементов и других функциональных участков. Чем точнее критерии описаны до запуска серии, тем проще контролировать результат и повторять его при следующих партиях.
Чтобы получить расчет, отправьте 3D-модель детали, укажите материал, планируемый тираж и требования к изделию. Если пресс-формы нет, мы оцениваем проектирование и изготовление оснастки вместе с серийным производством. Если форма уже изготовлена, приложите ее технические данные. Такой комплект информации позволяет предметно согласовать стоимость, сроки, требования к качеству и порядок запуска производства.
| Адрес | Время работы |
|---|---|
| г. Оренбург, ул. Салмышская, дом 6/1 | Пн-Пт 10:00-20:00, Сб-Вс 10:00-18:00 |
| г. Оренбург, ул. Мира, дом 10 | Пн-Пт 10:00-20:00, Сб-Вс 10:00-18:00 |
Нужна консультация? Вы всегда можете связаться с нами любым удобным способом, или оставив заявку. Вы вам перезвоним!
