Предлагаем разработку и производство печатных плат под требования конкретного электронного устройства. Работаем как с готовой документацией заказчика, так и с проектами, которые требуется создать с нуля или доработать перед изготовлением. Выполняем проектирование, DFM-проверку, производство, комплектацию, монтаж и контроль сборки. Можно заказать отдельный этап или полный цикл выпуска печатной платы.
Разработка аппаратного обеспечения
Разработка программно-аппаратного обеспечения под ключ: проектирование схемотехники и печатных плат, подбор компонентой базы. Подготовка опытного образца и запуск производства.
ПодробнееМонтаж печатных плат
Современная автоматизированная линия поверхностного монтажа (SMD) обеспечивает отличную повторяемость сборки плат на высоком уровне. Контрактная сборка печатных плат.
ПодробнееРазработка принципиальных электрических схем
Опытная команда схемотехников реализует ваши идеи как на отечественной, так и зарубежной элементной базе.
ПодробнееРазработка и производство печатных плат объединяют инженерное проектирование, подготовку производственных данных, изготовление основания, монтаж компонентов, пайку и контроль готового изделия. Для заказчика это единый технологический маршрут, в котором каждый этап влияет на надежность электронного устройства, повторяемость серийного выпуска, сроки и итоговую стоимость.
Мы рассматриваем печатную плату как часть законченной электронной системы, поэтому начинаем работу с анализа требований к изделию. Важно заранее определить функции устройства, электрические параметры, габариты, интерфейсы, условия эксплуатации, требования к механике и ограничения производства. Такой подход снижает число изменений после передачи проекта в изготовление и позволяет согласовать технические решения до выпуска первой партии.
Если заказчику нужна разработка печатных плат с нуля, мы последовательно проходим путь от технического задания и принципиальной схемы до топологии и комплекта производственных файлов. Когда проект уже подготовлен, специалисты проверяют исходные данные, оценивают технологичность, уточняют структуру слоев и согласовывают параметры производства. При необходимости в состав работ включаются изготовление печатных плат, закупка компонентов, монтаж, пайка, программирование и функциональный контроль.
Разработка печатных плат включает электрическую, конструктивную и технологическую проработку изделия. Задача этапа состоит в том, чтобы получить проект, который соответствует схеме, учитывает реальные производственные ограничения и подходит для последующего монтажа.
Работу мы начинаем с технического задания. В нем фиксируются назначение изделия, состав интерфейсов, напряжения питания, токовые нагрузки, частотные параметры, размеры, условия эксплуатации и требования к внешним соединениям. Если часть исходных данных отсутствует, их формируют в ходе инженерного согласования до начала трассировки.

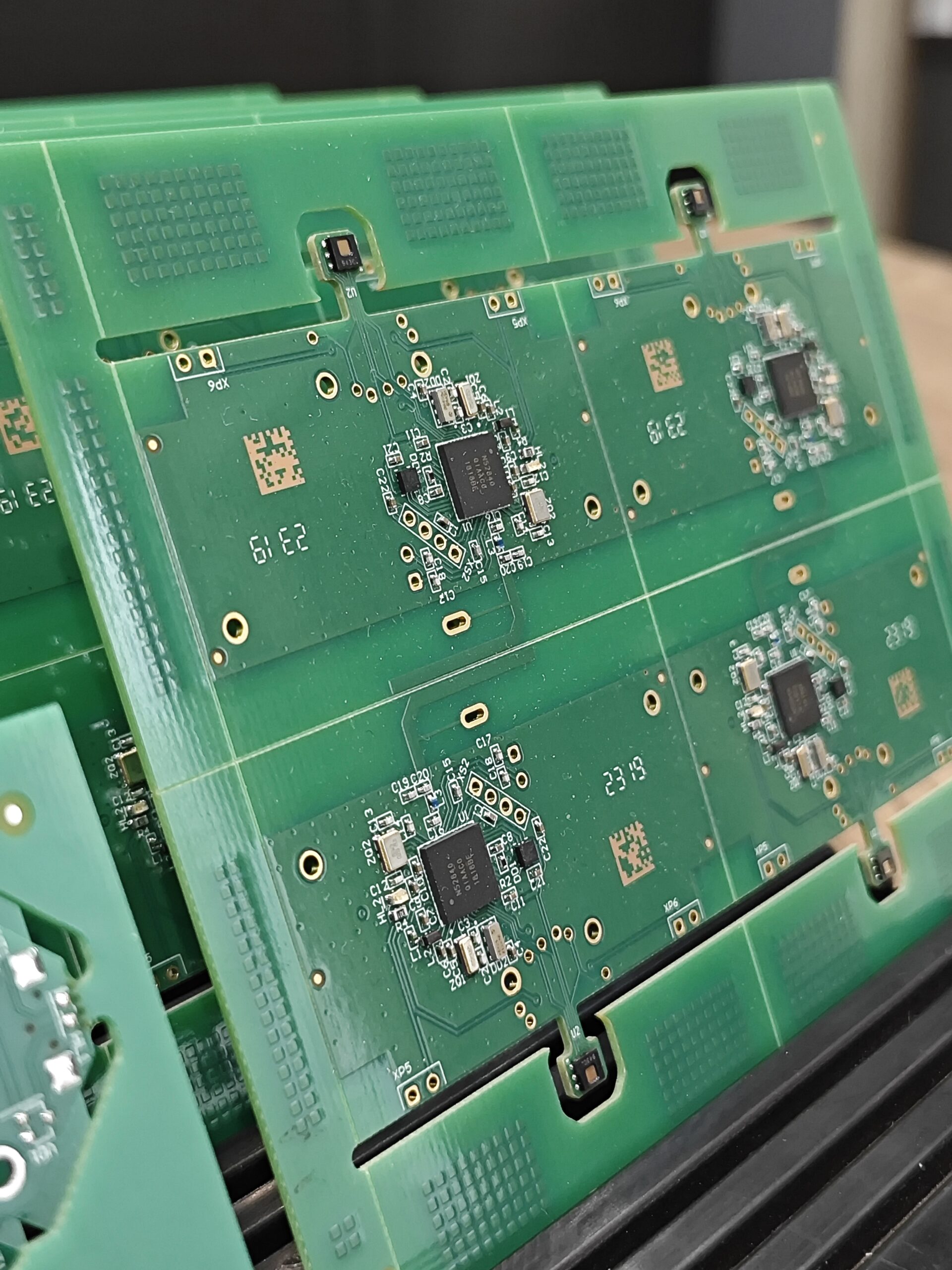

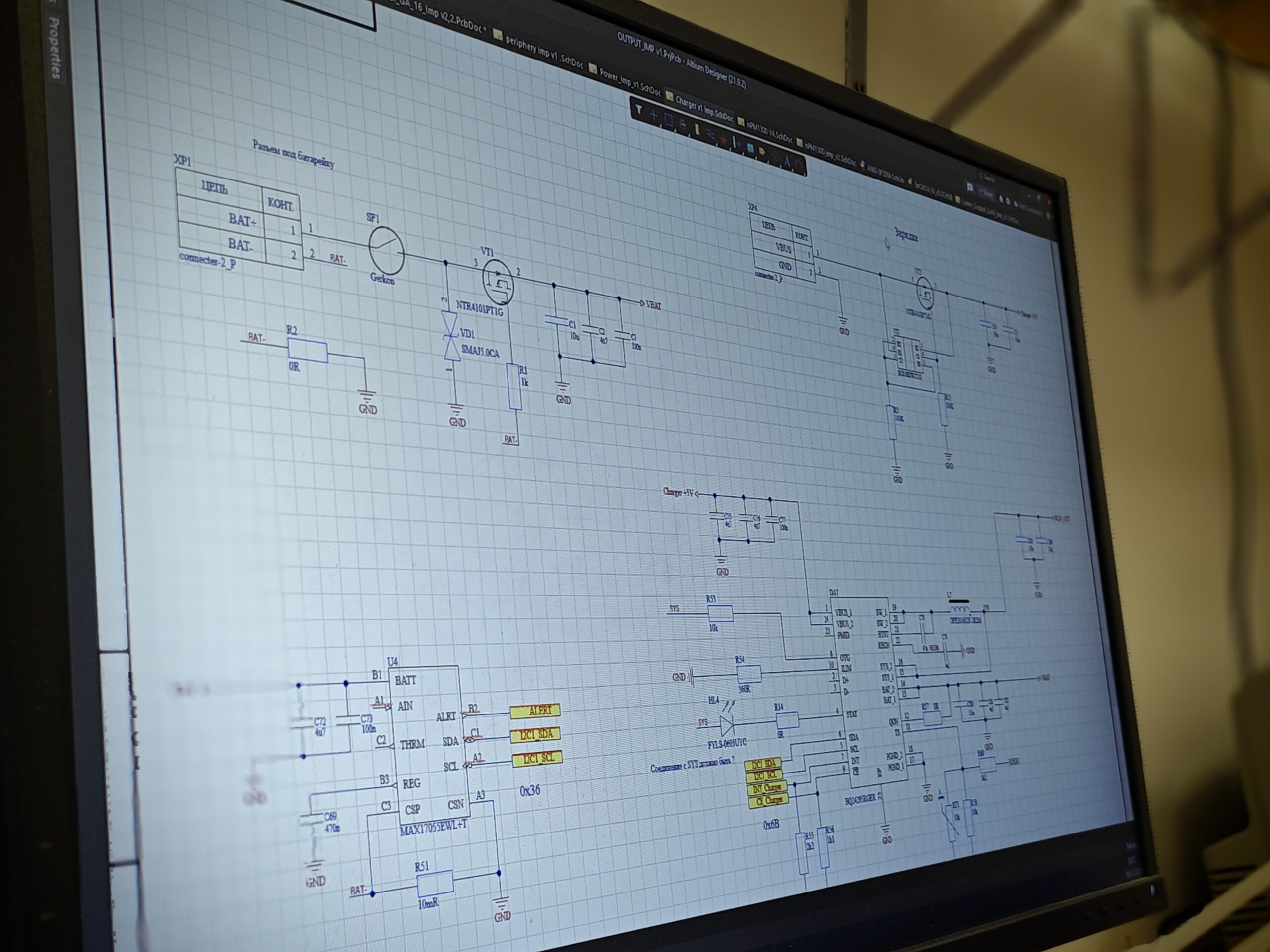

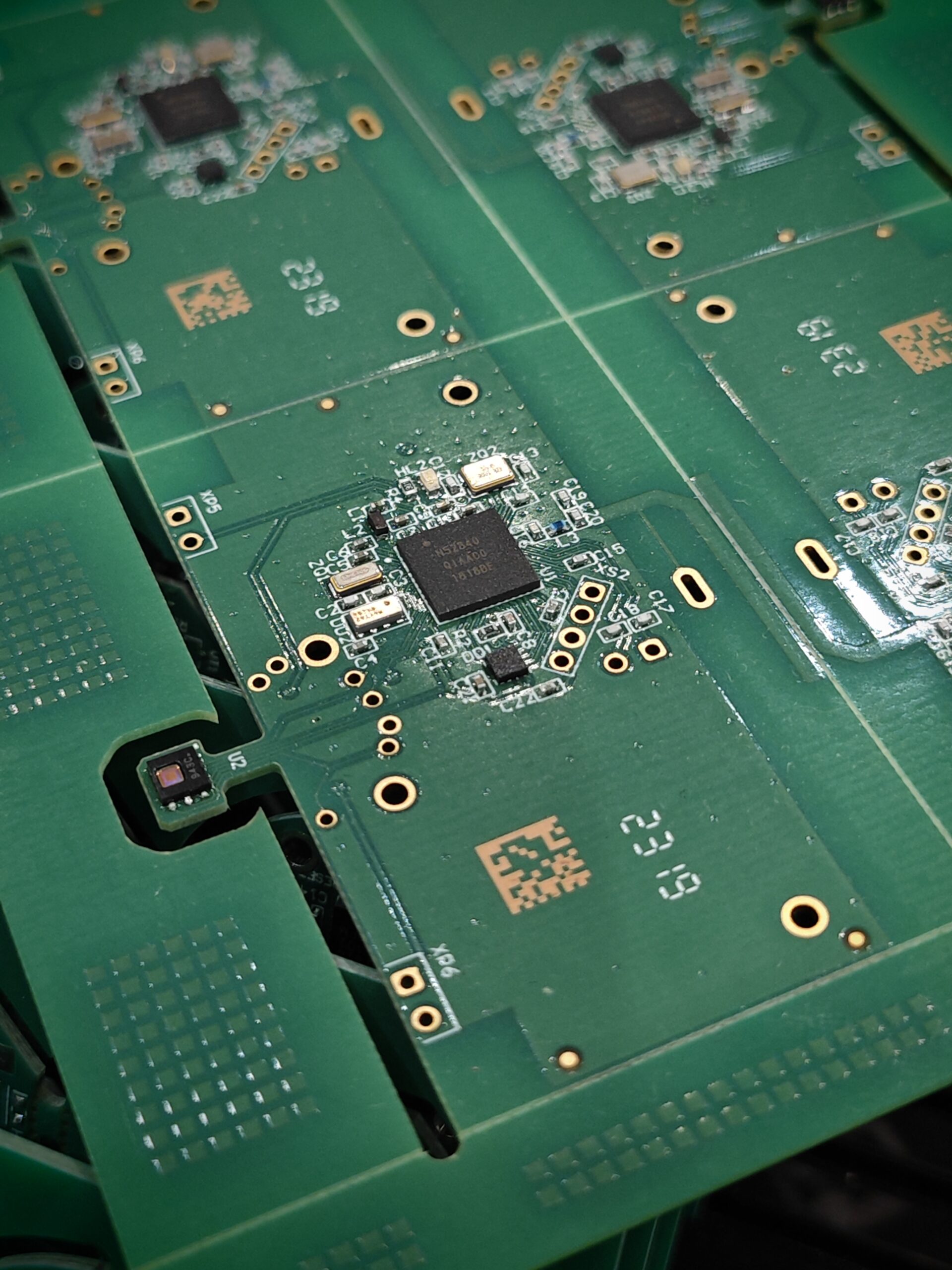

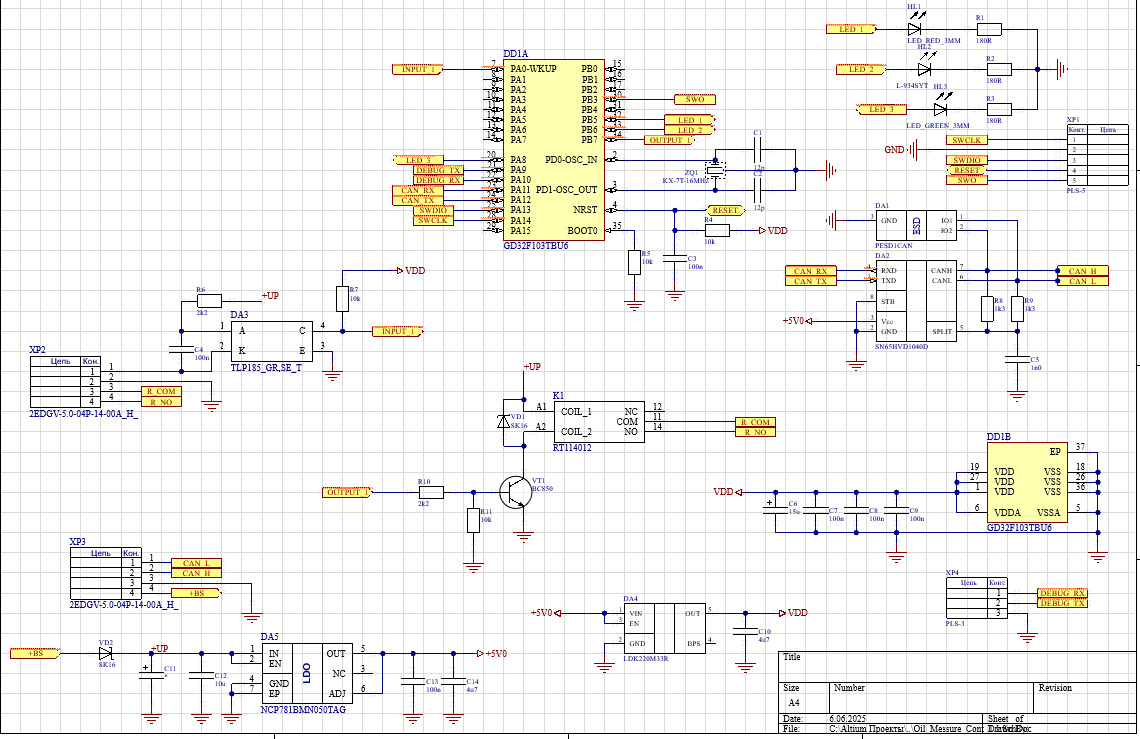

Когда заказчик предоставляет готовую принципиальную схему, проводится ее техническая проверка. Специалист анализирует цепи питания, развязку, защиту входов и выходов, подключение разъемов, назначение выводов компонентов и согласование логических уровней. Отдельно рассматриваются участки, где ошибка ведет к нестабильной работе устройства, перегреву компонентов или нарушению обмена данными.
При создании нового электронного устройства схема формируется с учетом выбранной элементной базы. Значение имеют корпуса компонентов, способ монтажа, расположение выводов, требования к охлаждению, доступность деталей для закупки и особенности дальнейшей сборки. Решения по компонентам напрямую влияют на размеры посадочных мест и компоновку печатной платы.
На этом же этапе определяется функциональная структура изделия. Цепи питания, цифровые интерфейсы, аналоговые узлы, силовые участки и чувствительные сигнальные линии рассматриваются раздельно. Это помогает заранее определить, какие соединения требуют короткой трассировки, каким линиям нужен контролируемый импеданс и где следует предусмотреть непрерывные опорные плоскости.
До перехода к топологии мы согласовываем основные исходные данные:
Чем полнее исходные данные, тем стабильнее последующая разработка. Согласованная схема и понятные конструктивные ограничения позволяют избежать ситуации, когда готовую трассировку приходится перестраивать из-за изменения разъема, корпуса или способа крепления.

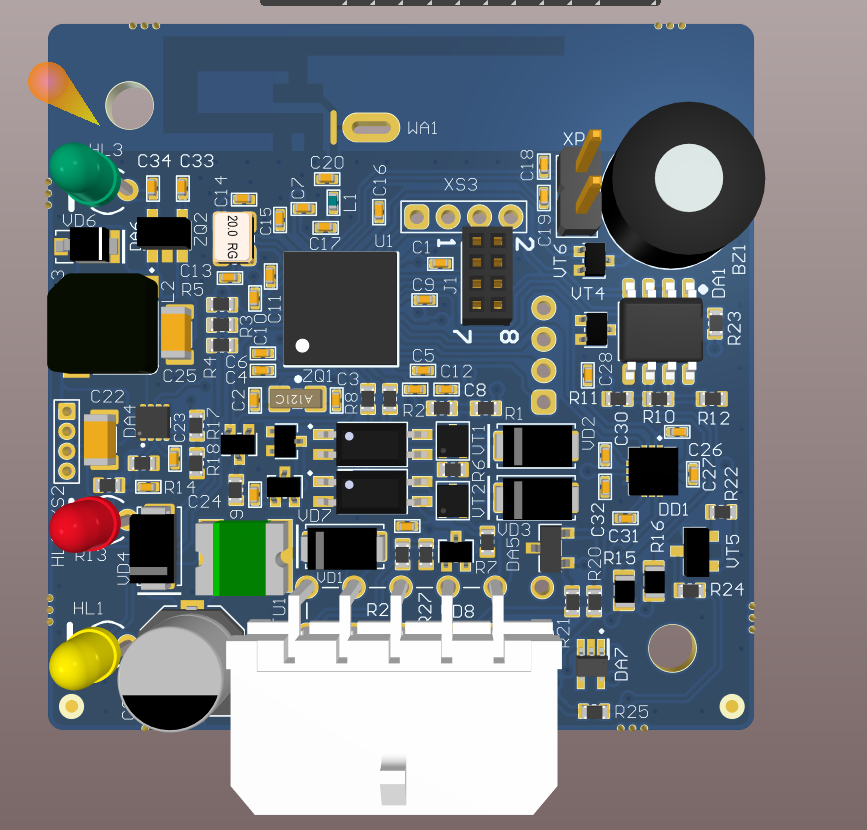

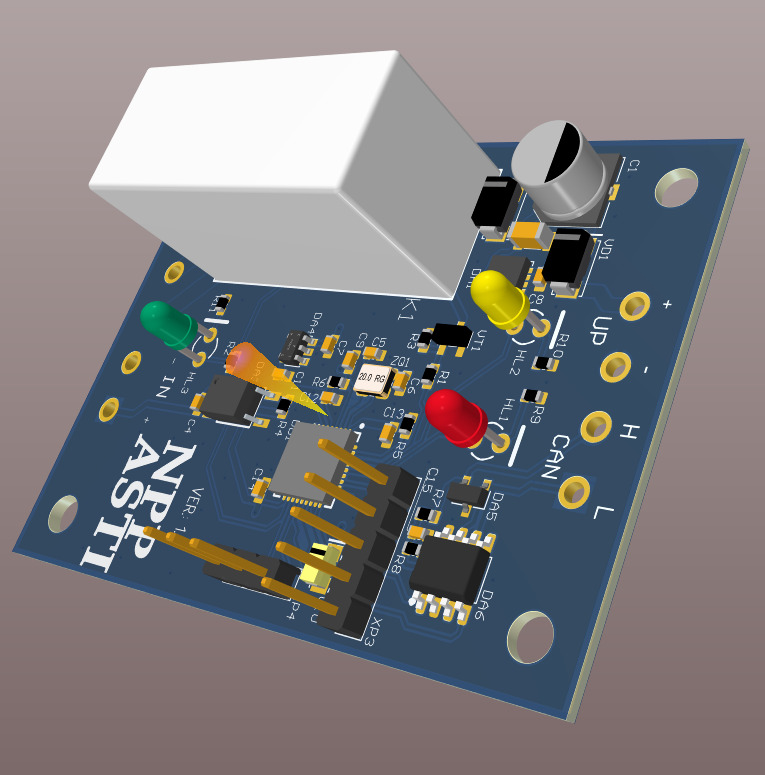

После подготовки схемы начинается создание топологии. Компоненты размещаются на плате, после чего формируются соединения между их выводами в соответствии с электрической схемой и заданными правилами проектирования.
Размещение нельзя сводить к механической расстановке корпусов. Положение микросхем, преобразователей питания, разъемов, датчиков и силовых элементов определяет геометрию критических цепей. Нерациональная компоновка усложняет трассировку, увеличивает длину проводников и создает дополнительные риски для электромагнитной совместимости, целостности питания и теплового режима.
При проектировании печатных плат мы учитываем ширину проводников, расстояния между ними, размеры переходных отверстий, токовые нагрузки, расположение полигонов и требования выбранного производства. Для высокоскоростных интерфейсов дополнительно контролируются длины линий, дифференциальные пары, опорные плоскости, согласованность геометрии и непрерывность пути обратного тока.
Отдельная задача - DFM-проверка, то есть анализ технологичности изготовления. Проверка правил в САПР необходима, но она не заменяет сопоставление проекта с параметрами конкретного производственного процесса. Перед запуском мы проверяем не только электрические ограничения, но и то, насколько уверенно топология воспроизводится на выбранном оборудовании.
В рамках DFM обычно контролируются:
Такая проверка особенно важна перед выпуском первой партии. Исправить геометрию в проекте значительно проще, чем переделывать уже изготовленные платы или устранять системный дефект на этапе монтажа.
По завершении проектирования формируется комплект производственных данных. В него входят файлы проводящих слоев, данные сверления, контур платы, информация по структуре пакета и другие материалы, которые требуются выбранному производству. Для сборки дополнительно подготавливаются спецификация компонентов, файл координат установки и сборочная документация.
Контроль печатной платы начинается до фактического изготовления и продолжается после завершения технологического цикла. Мы разделяем проверку исходного проекта, контроль производственных операций и оценку готового изделия, поскольку каждый уровень выявляет свой класс дефектов.
На стадии подготовки анализируются производственные файлы и параметры платы. Такая проверка позволяет обнаружить незамкнутый контур, несогласованные отверстия, конфликты геометрии, ошибки паяльной маски, нарушения маркировки и расхождения в структуре слоев до запуска партии.
В многослойном производстве внутренние слои проверяются до прессования. После объединения пакета доступ к внутреннему рисунку ограничен, поэтому ранний контроль снижает риск потери всей заготовки из-за дефекта одного слоя.
Для готовой печатной платы важен электрический контроль цепей. Он выявляет обрывы и короткие замыкания относительно проектной сетевой модели. Это отличается от оценки внешнего вида: поверхность выглядит корректно, но скрытый дефект металлизации или проводника способен нарушить электрическое соединение.
Визуальный и автоматизированный оптический контроль применяется для оценки геометрии проводников, контактных площадок, паяльной маски, маркировки и других элементов поверхности. Состав процедур определяется сложностью заказа, классом изделия и технологическим маршрутом.
При приемке мы дополнительно оцениваем факторы, которые влияют на последующий монтаж:
Для ответственных изделий требования к контролю задаются при подготовке технического задания. Если изделие должно соответствовать определенному классу приемки или отраслевым требованиям, это фиксируется до запуска производства. Изменение критериев после выпуска партии приводит к спорной приемке и дополнительным затратам.
При разработке и изготовлении применяются профильные нормы IPC, внутренние технологические правила предприятия и требования, согласованные с заказчиком. Набор документов зависит от назначения устройства, класса изделия, конструкции платы и условий договора. Для проекта важна не формальная ссылка на стандарт, а точное определение критериев, по которым будет приниматься результат.

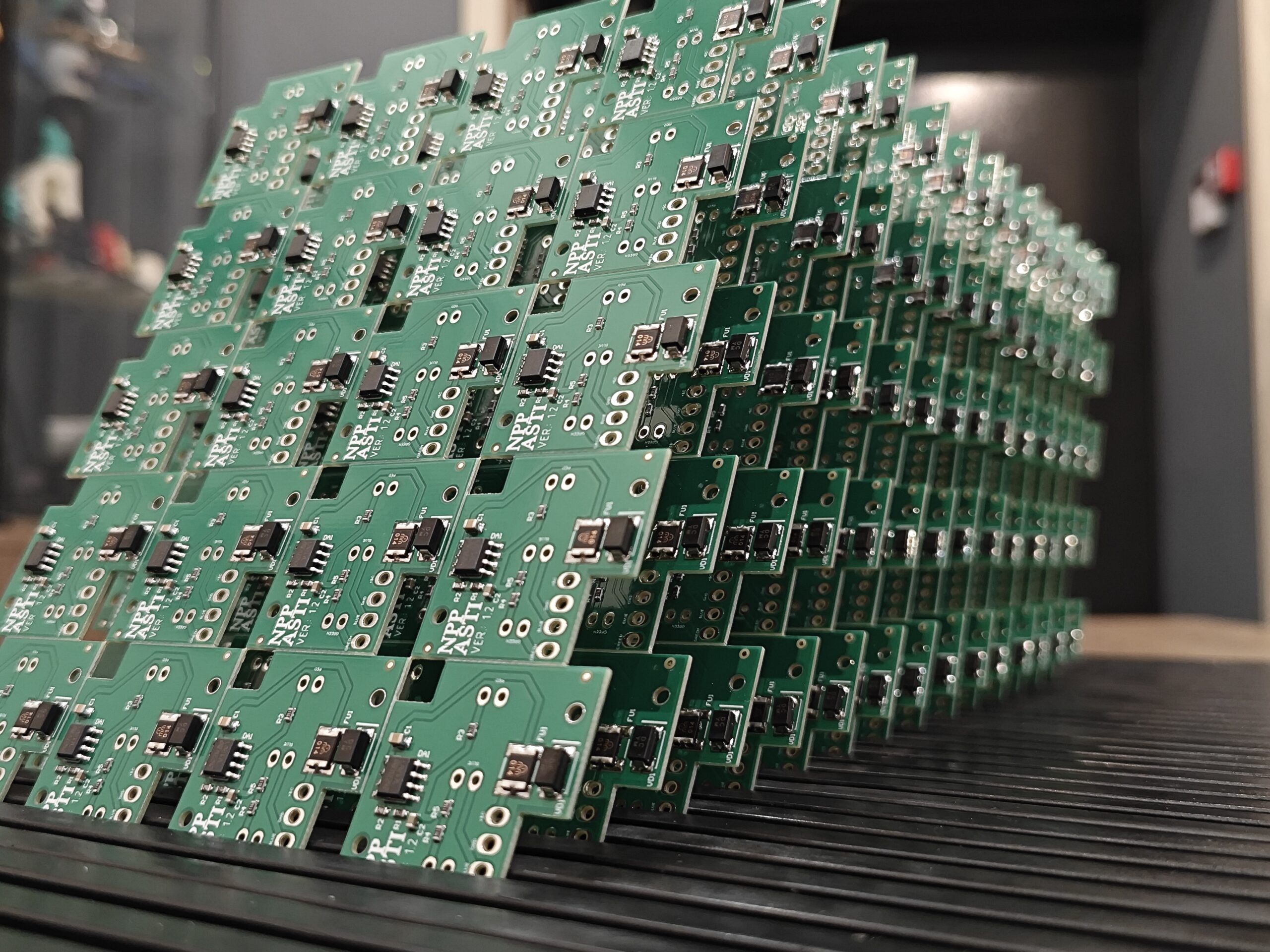

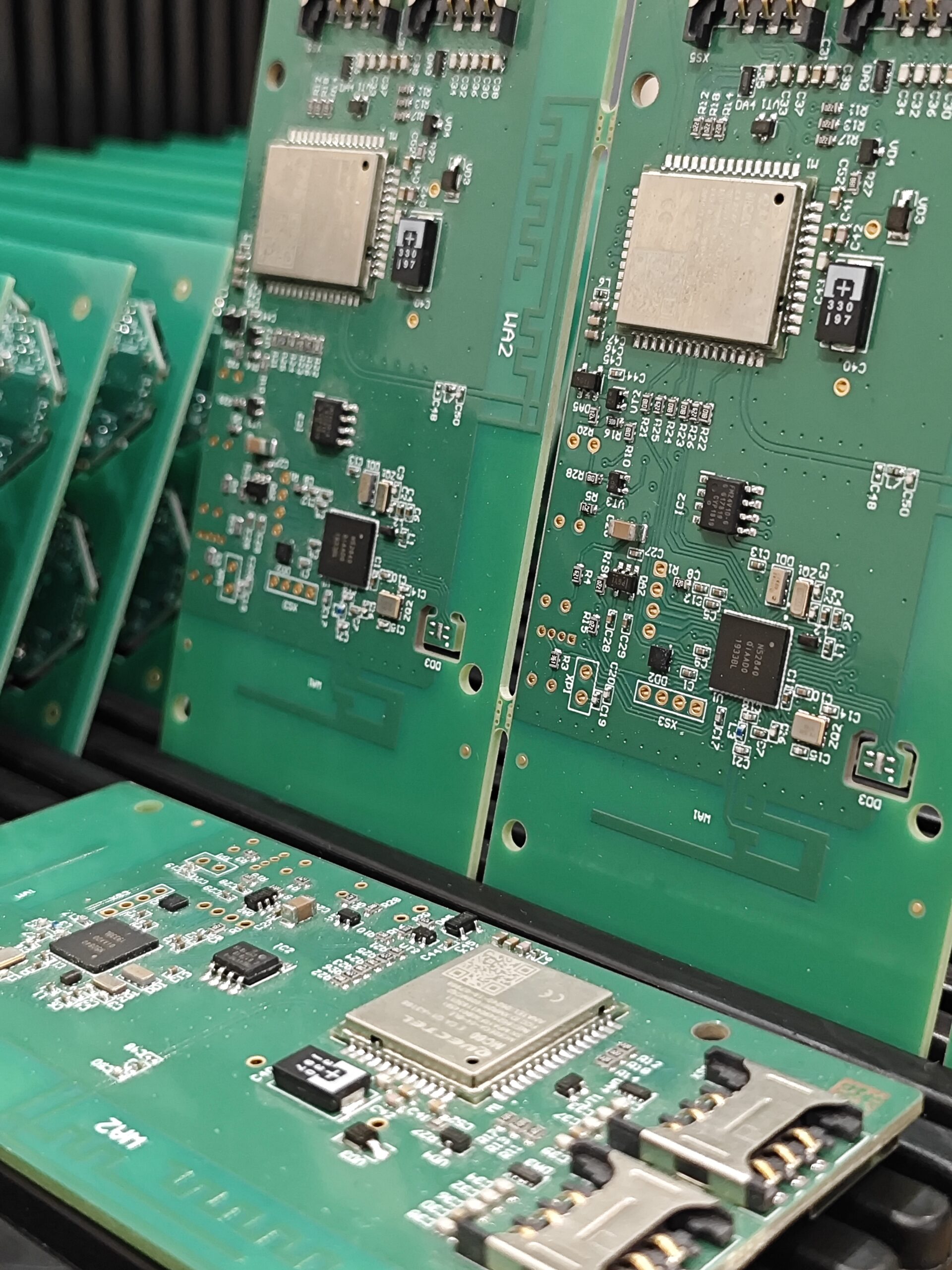

После изготовления голая печатная плата превращается в функциональный электронный узел за счет установки компонентов. Монтаж и пайка требуют отдельной подготовки данных, контроля комплектующих и выбора технологии сборки.
SMT-монтаж применяется для компонентов, которые устанавливаются непосредственно на контактные площадки поверхности платы. На подготовленную плату через трафарет наносится паяльная паста, затем установочное оборудование размещает компоненты по заданным координатам. После размещения сборка проходит пайку по установленному температурному профилю.
Для компонентов с выводами, проходящими через отверстия платы, используется выводной монтаж. В одном электронном устройстве часто сочетаются обе технологии: значительная часть элементной базы устанавливается поверхностным способом, а крупные разъемы, силовые детали и механически нагруженные элементы монтируются в отверстия.
Чтобы сборка проходила стабильно, еще на этапе проектирования мы проверяем посадочные места компонентов. Размеры площадок, ориентация корпусов, расстояния между элементами, положение меток и доступность зоны пайки влияют на качество монтажа. Ошибка в посадочном месте способна сделать корректную электрическую схему непригодной для серийной сборки.
Для запуска монтажа заказчик передает не одну печатную плату, а согласованный комплект данных. В него обычно входят:
Спецификация требует точных артикулов и однозначного описания комплектующих. Одного номинала недостаточно, если компонент выпускается в нескольких корпусах, классах точности или исполнениях. Для резисторов, конденсаторов, микросхем, разъемов и других деталей желательно использовать обозначения производителя, которые позволяют исключить неоднозначность при закупке.
При подготовке производства мы сопоставляем спецификацию с проектом платы. Проверяется соответствие корпусов, позиционных обозначений, количества компонентов и вариантов установки. Если BOM, координаты и сборочный чертеж содержат расхождения, их устраняют до начала монтажа.
После пайки собранная плата проходит контроль. Проверяются положение компонентов, полярность, качество паяных соединений, отсутствие перемычек и пропусков установки. Для плотной сборки и корпусов со скрытыми выводами используются методы контроля, соответствующие конструкции изделия и согласованной программе приемки.
Если заказчику требуется готовое электронное устройство, дальнейшая работа включает программирование, функциональное тестирование, установку в корпус, подключение кабелей и другие операции по техническому заданию. В таком формате производство печатных плат становится частью полного цикла выпуска электронного изделия.
Чтобы заказать разработку или производство печатных плат, нужно передать исходные данные по проекту и указать требуемый результат. Мы изучим документацию, определим состав работ и уточним параметры, которые влияют на проектирование, изготовление, монтаж и контроль.
Если печатная плата уже спроектирована, для расчета желательно направить производственные файлы, данные сверления, сведения о структуре слоев и описание специальных требований. Для монтажа дополнительно потребуются спецификация компонентов, файл координат установки и сборочный чертеж. Чем точнее эти материалы согласованы между собой, тем быстрее проект переходит к производственной подготовке. Если готового проекта нет, работу начинаем с технического задания. В нем следует указать функции устройства, требования к питанию, интерфейсы, габариты, условия эксплуатации, конструктивные ограничения и желаемый состав работ. При наличии прототипа, схемы предыдущей версии или документации на сопрягаемые устройства эти материалы также полезны для анализа.
Да. Если у вас есть только техническое задание, принципиальная схема, эскизы или описание функций устройства, мы можем начать с инженерной проработки проекта. Состав исходных данных определяет объем работ: от проверки схемы и выбора компонентов до полной разработки печатной платы, подготовки производственных файлов и документации для монтажа.
Перед запуском мы проверяем комплектность и согласованность файлов, геометрию платы, отверстия, слои, маску, маркировку и критичные технологические параметры. Если обнаружены ошибки или спорные места, они согласовываются до производства. Это снижает риск брака партии и позволяет не переносить проблему на этап монтажа.
Да. Для нового устройства разумно начать с небольшой партии, чтобы проверить электрическую схему, компоновку, прошивку, тепловой режим и взаимодействие с корпусом. После испытаний проект корректируется при необходимости, затем фиксируется версия документации для следующего выпуска. Такой порядок снижает затраты на изменения перед серией.
Для расчета производства нужны данные самой платы: файлы слоев, сверление, контур, количество, материал и специальные требования. Если требуется монтаж, дополнительно понадобятся BOM, координаты установки и сборочный чертеж. Если комплект неполный, мы определим, каких данных не хватает, и согласуем подготовку документации до запуска.
Да. Мы можем провести DFM-проверку и внести изменения, необходимые для стабильного изготовления и монтажа. Это касается зазоров, ширины проводников, отверстий, контактных площадок, паяльной маски, посадочных мест и других элементов. Любые изменения, влияющие на электрическую часть или конструкцию изделия, согласовываются с заказчиком.
Да. В состав проекта входят изготовление печатных плат, закупка комплектующих, SMT- и выводной монтаж, пайка и контроль сборки. Перед закупкой спецификация сверяется с посадочными местами и вариантами исполнения компонентов. Такой формат удобен, когда заказчику нужен не набор отдельных услуг, а собранный электронный узел по согласованной документации.
Срок зависит от готовности исходных данных, числа слоев, сложности платы, выбранных материалов, объема партии, доступности компонентов и состава контроля. Точный срок определяется после анализа проекта. Если требуется разработка с нуля или исправление документации, инженерная подготовка учитывается отдельно от технологического цикла изготовления и монтажа.
Да. После выпуска прототипов часто появляются изменения по схеме, расположению компонентов, разъемам, механике или прошивке. Мы можем внести согласованные корректировки и подготовить новую ревизию проекта. Для серийного производства важно зафиксировать актуальные версии схемы, топологии, BOM и сборочных файлов, чтобы исключить смешение редакций.
Для повторяемого серийного выпуска важны стабильная документация, однозначная спецификация, согласованные производственные параметры и контроль версий. Перед серией полезно закрыть замечания, выявленные на прототипах, и зафиксировать рабочую ревизию. При последующих заказах это сокращает повторную инженерную подготовку и снижает риск расхождений между партиями.
Да, если это предусмотрено техническим заданием. После монтажа можно выполнять визуальный контроль, электрические проверки, программирование и функциональные испытания по согласованной методике. Для полноценного тестирования заказчику требуется заранее определить критерии приемки, контрольные точки, тестовые режимы и ожидаемые результаты работы устройства.
