Разработка принципиальных электрических схем в Оренбурге

Разработка схемотехники - это инженерный этап, на котором требования к будущему изделию переводятся в систему электрических соединений, компонентов, интерфейсов и цепей питания. Для заказчика результатом становится не отдельный файл со схемой, а согласованный комплект данных, на основании которого можно проектировать печатную плату, собирать прототип, проводить испытания и готовить устройство к производству.

Мы рассматриваем схемотехнику как основу электронного устройства. Ошибка, допущенная на этом этапе, переходит в разводку, изготовление, монтаж и тестирование, поэтому ключевые решения проверяются до передачи проекта на следующий этап. Такой подход снижает число повторных итераций платы и дает заказчику ясное понимание состава проекта, технических ограничений и результатов каждой стадии работ.

Что включает разработка схемотехники?

Разработка электронных схем охватывает путь от требований к функциям устройства до готовой принципиальной документации и исходных данных для проектирования платы. Мы связываем схемные решения с конструкцией корпуса, интерфейсами, питанием, технологией монтажа и условиями последующего производства.

В состав работ входит построение архитектуры, выбор элементной базы, разработка отдельных узлов, соединение функциональных блоков, расчет номиналов и проверка электрических правил. Для цифровых устройств отдельно учитываются тактирование, уровни логики, цепи сброса, программирование, внешняя память и согласование интерфейсов. Для аналоговых узлов важны диапазоны сигналов, шумы, смещение, фильтрация, точность и устойчивость. В силовой части оцениваются токи, потери, нагрев, пусковые режимы и защита.

Мы не отделяем электрическую схему от условий ее физической реализации. Уже при выборе компонентов учитываются доступные корпуса, плотность монтажа, теплоотвод, тип сборки и ограничения технологического процесса. Если компонент создает избыточный риск для производства или снабжения, его лучше заменить до разводки платы, а не после заказа первой партии.

Обычно проект включает несколько групп результатов:

• структурную схему устройства;
• принципиальную электрическую схему;
• перечень элементов BOM;
• требования к печатной плате;
• данные по интерфейсам и разъемам;
• замечания для размещения и трассировки;
• материалы для проверки и выпуска.

Такой комплект упрощает взаимодействие между разработчиком схемотехники, конструктором платы, программистом, технологом и производственной площадкой. Заказчик получает единый инженерный контур, а не набор несвязанных файлов, созданных без общего набора требований.

С чего начинается проектирование?

Проектирование начинается с фиксации функций, электрических параметров и конструктивных ограничений изделия. Сначала определяется, что устройство должно делать и в каких условиях работать, после чего выбираются компоненты и разрабатываются принципиальные электрические схемы.

Техническое задание и ограничения

Техническое задание задает границы проекта и критерии приемки. Чем точнее входные данные, тем меньше спорных решений возникает при разработке и последующем согласовании.

На старте мы собираем данные по питанию, входам и выходам, интерфейсам, датчикам, исполнительным узлам, типу связи, условиям эксплуатации, размерам, разъемам и способу программирования. Если электронное устройство является частью более крупной системы, фиксируются уровни сигналов, протоколы обмена, параметры подключаемых линий и требования к совместимости.

Для платы важны не только электрические параметры. На схемотехнику влияют геометрия корпуса, расположение органов управления, ограничения по высоте компонентов, требования к охлаждению, тип крепления и положение разъемов. Эти сведения помогают избежать ситуации, когда корректная схема плохо вписывается в реальную конструкцию изделия.

Отдельно определяются условия питания. Для каждого домена задаются входное напряжение, рабочие токи, пиковая нагрузка, последовательность включения, предельные пульсации и требования к защите. После этого формируется дерево питания, в котором видны преобразователи, стабилизаторы, точки фильтрации и основные потребители.

Выбор компонентов и архитектуры

Архитектура определяет, как функции устройства распределяются между узлами. На этом этапе мы выбираем микроконтроллеры, процессоры, преобразователи питания, интерфейсные микросхемы, память, датчики и защитные элементы.

Выбор строится не только на параметрах из технического описания. Учитываются статус компонента, доступность корпуса, требования к монтажу, температурный диапазон, качество документации, срок поставки и пригодность для серийного изготовления. Для критичных позиций полезно заранее определить разрешенные аналоги или технически обоснованные варианты замены.

Для сложного устройства архитектура разбивается на функциональные блоки. Такой подход делает схему читаемой и позволяет отдельно проверять питание, вычислительную часть, аналоговые тракты, коммуникационные порты и периферию. Связи между блоками фиксируются до детализации, поэтому создание схемы идет последовательно и без лишних возвратов к уже согласованным решениям.

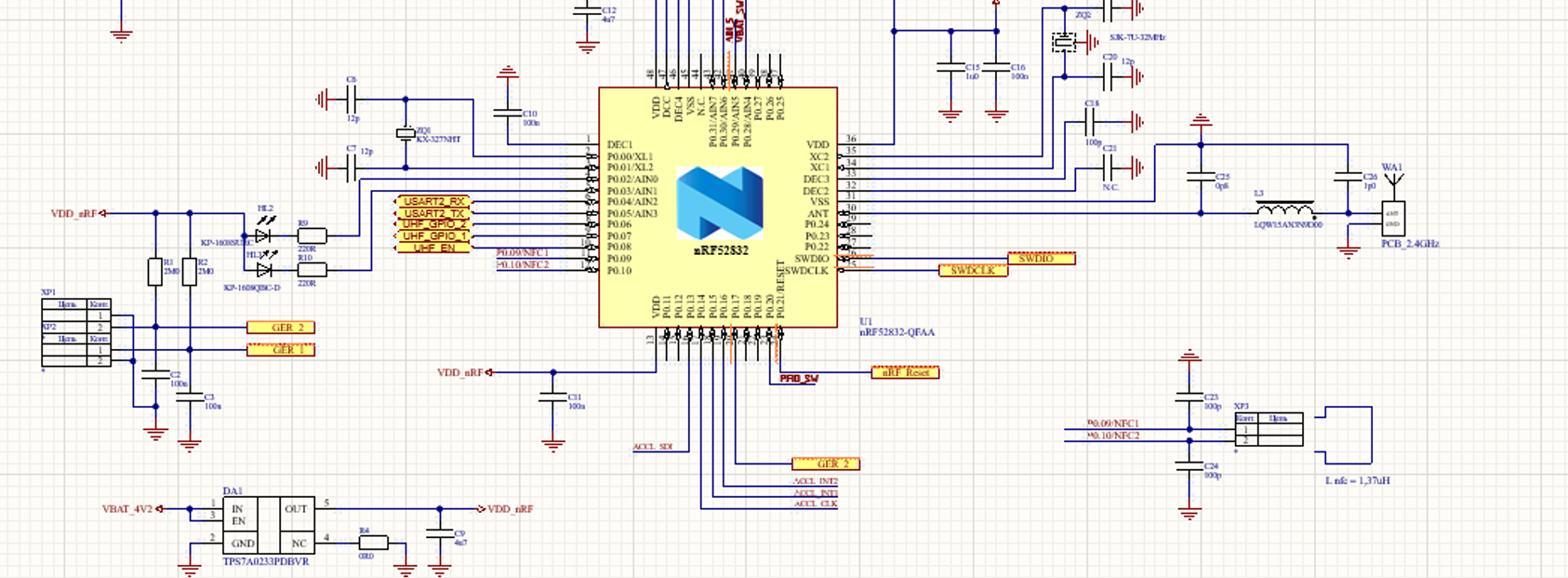

Разработка принципиальных электрических схем

Принципиальная схема описывает электрическую логику устройства и служит исходной базой для проектирования печатной платы. Мы оформляем ее так, чтобы инженер, трассировщик и специалист по производству одинаково понимали назначение цепей, компонентов и соединений.

Схема строится по функциональному принципу. Каждый лист или группа листов отвечает за отдельный узел: питание, процессор, интерфейсы, входные каскады, силовые выходы, память или сервисные цепи. Обозначения сетей, разъемов и сигналов должны быть однозначными. Это снижает риск ошибок при чтении проекта и ускоряет проверку изменений.

Особое внимание уделяется цепям, которые часто становятся источником проблем на прототипе. К ним относятся питание чувствительных микросхем, развязка, опорные напряжения, тактовые генераторы, линии сброса, согласование логических уровней, защита интерфейсов и входные фильтры. В силовых узлах проверяются режимы ключей, токовые пути, обратные токи, устойчивость регуляторов и условия запуска.

Рекомендации производителей компонентов используются там, где они относятся к выбранному режиму включения. При этом типовую схему из документации нельзя переносить механически: ее необходимо сопоставить с рабочими напряжениями, нагрузкой, частотой, температурой и особенностями соседних узлов конкретного устройства.

Схемная проверка до трассировки

Перед переходом к плате схема проходит формальную и инженерную проверку. Задача этапа - найти противоречия до того, как они попадут в топологию и повлияют на изготовление прототипа.

Проверка включает корректность типов выводов, наличие обязательных цепей, соответствие номиналов расчетам, непротиворечивость имен сигналов и соединений, а также полноту питания компонентов. Дополнительно просматриваются неиспользуемые выводы, сервисные контакты, точки программирования и тестирования.

Для критичных цепей выполняется отдельная проверка по документации производителей и расчетным режимам. Контроль нужен не только для обнаружения явной ошибки. Он помогает выявить недостаточный запас по напряжению, повышенную нагрузку на выход, неудобную точку измерения, отсутствие защиты или неполный сценарий запуска.

Результатом становится согласованная принципиальная электрическая схема, готовая к размещению компонентов и трассировке. После этого изменения также вносятся управляемо, с фиксацией причины и оценкой влияния на остальные части проекта.

Как схема превращается в плату?

Печатная плата является физической реализацией схемы, поэтому электрические решения переводятся в правила размещения и трассировки. Мы передаем конструктору не только список соединений, но и инженерные ограничения для критичных цепей.

Проектирование платы начинается с привязки компонентов к корпусам и посадочным местам. Проверяются размеры, шаг выводов, ориентация, зоны монтажа, доступ к разъемам и совместимость с технологией сборки. Ошибка в посадочном месте способна остановить изготовление даже при корректной принципиальной схеме, поэтому библиотечные элементы требуют отдельного контроля.

После этого задаются классы цепей. Для питания важны ширина проводников, токовая нагрузка и возвратные пути. Для высокоскоростных интерфейсов учитываются дифференциальные пары, согласование импеданса, длины и непрерывность опорного слоя. Для аналоговых сигналов важны удаление от шумных узлов, короткие чувствительные цепи и корректная организация земли.

Слои печатной платы

Количество слоев выбирается исходя из плотности компонентов, требований к сигналам, питанию, электромагнитной совместимости и стоимости изготовления. Каждый слой должен выполнять понятную функцию в общей структуре печатной платы.

В многослойной плате сигнальные слои чередуются с опорными полигонами земли и питания с учетом выбранного стека. Для скоростных линий критична непрерывная опорная плоскость под трассой. Если линия пересекает разрыв опорного слоя, путь возвратного тока меняется, что ухудшает целостность сигнала и электромагнитное поведение конструкции.

Мы согласуем стек с технологией выбранного производства до финальной трассировки. Важны толщина диэлектрика, толщина меди, минимальные зазоры, доступные диаметры переходных отверстий и требования к контролируемому импедансу. Слой, заданный без учета реальной технологии изготовления, создает риск переделки проекта перед выпуском.

При плотной компоновке также оцениваются типы переходных отверстий, расположение тепловых полигонов и отвод тепла от нагруженных компонентов. Эти решения напрямую связаны со схемотехникой: ток, рассеиваемая мощность и чувствительность сигнала определяют требования к геометрии платы.

Проверка и подготовка производства

До запуска серии проект проходит электрическую, топологическую и производственную проверку. Цель - обнаружить ошибки до изготовления партии, когда исправление потребует новых плат, повторного монтажа и еще одного цикла испытаний.

После завершения трассировки выполняется DRC, проводится проверка соответствия правилам платы и контролируются критичные соединения. Схема и топология сверяются между собой. Отдельно проверяются полярность, обозначение первого вывода, ориентация разъемов, доступность тестовых точек и соответствие посадочных мест реальным корпусам компонентов.

Прототип и инженерные испытания

Для нового устройства сначала выпускается прототип или малая инженерная партия. Такая сборка позволяет проверить питание, запуск процессора, интерфейсы, аналоговые каналы, силовые выходы и тепловые режимы до перехода к серийному производству.

Результаты испытаний фиксируются, после чего изменения синхронно переносятся в схему, BOM и проект платы. Если изделие содержит программируемые компоненты, аппаратная проверка проводится вместе с базовым программным запуском. Это помогает разделить аппаратные и программные причины неисправностей и быстрее локализовать источник проблемы.

Для интерфейсных цепей проверяются уровни, временные диаграммы и качество сигналов в реальном устройстве. Для силовых узлов контролируются нагрев, устойчивость под нагрузкой и работа защиты. Аналоговые тракты оцениваются по уровню шума, смещению, полосе пропускания и реакции на внешние воздействия, если такие параметры заданы техническим заданием.

Документация для изготовления

Производству нужен полный и однозначный комплект данных. Мы готовим материалы так, чтобы изготовитель печатных плат и монтажная площадка работали по одной согласованной версии проекта.

В комплект могут входить:

• Gerber-файлы или согласованный производственный формат;
• файлы сверловки;
• описание стека платы;
• BOM с позиционными обозначениями;
• координаты установки компонентов;
• сборочные чертежи;
• требования к монтажу;
• номер версии проекта.

Перед передачей данных проверяется согласованность ревизий. Нельзя выпускать плату по одной версии схемы, а BOM или координаты монтажа оставлять от предыдущей. Управление версиями особенно важно после испытаний прототипа, когда правки затрагивают несколько файлов сразу.

При подготовке к производству также оцениваются технологичность монтажа, доступность компонентов и удобство контроля. Если планируется серийный выпуск, заранее определяются точки функционального тестирования, способ прошивки, требования к маркировке и порядок проверки собранного изделия. Это сокращает число ручных операций и повышает повторяемость контроля.

Оставьте заявку

Для старта проекта достаточно передать исходные требования и имеющиеся материалы по устройству. Мы изучим задачу, зафиксируем границы работ, определим состав результата и предложим последовательность этапов разработки.

Заказать разработку можно как для нового электронного устройства, так и для доработки существующей схемы или печатной платы. На вход подойдут техническое задание, описание функций, чертеж корпуса, перечень интерфейсов, старая принципиальная схема, фотографии образца, файлы платы или требования к новой версии изделия. Если часть данных еще не оформлена, мы структурируем исходную информацию и выделим вопросы, которые необходимо закрыть до начала проектирования.
