ПодробнееРазработка и производство печатных плат образуют последовательный инженерный процесс: от требований к электронному устройству и принципиальной схемы до изготовления PCB, монтажа компонентов и испытаний собранного изделия. Ошибка на раннем этапе часто обнаруживается уже после выпуска прототипа, когда исправление требует новой трассировки, изготовления комплекта плат и повторного монтажа. Поэтому результат зависит не только от качества производства, но и от того, насколько проект заранее учитывает электрические, механические, тепловые и технологические ограничения.
При заказе важно сразу определить границы работ. Проектирование печатной платы, изготовление самой платы и монтаж компонентов являются разными этапами. Изготовленная PCB представляет собой основание с проводящим рисунком, отверстиями, защитной маской и другими предусмотренными конструкцией элементами. После установки и пайки компонентов получается печатный узел, который далее программируют, проверяют и интегрируют в электронное устройство.

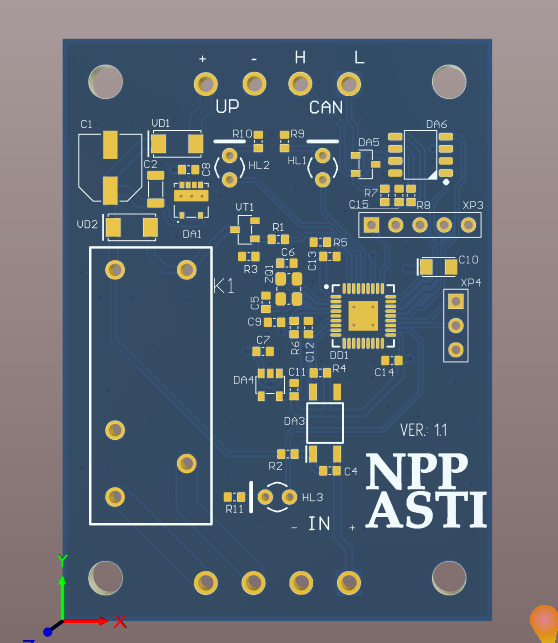

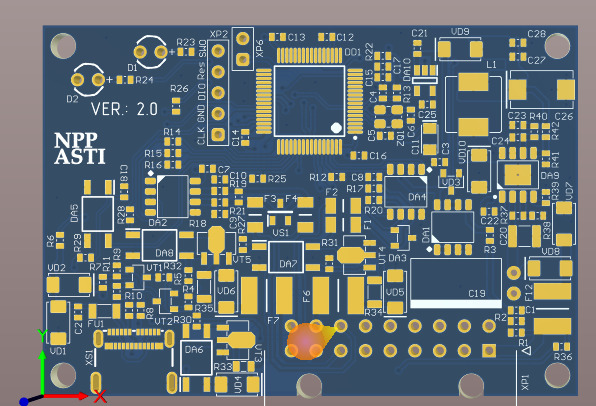

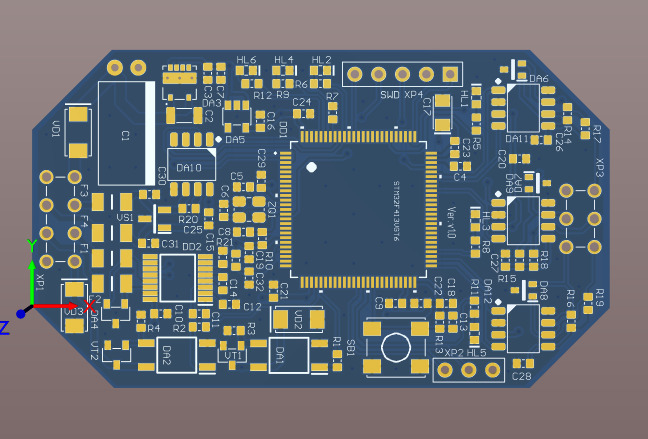

Разработка печатной платы начинается до размещения первого компонента в САПР. Сначала фиксируют назначение устройства, интерфейсы, питание, размеры, условия эксплуатации, требования к сигналам и ограничения производства. Затем формируют или проверяют электрическую схему, выбирают компоненты и определяют требования к конструкции платы. Такой порядок снижает риск ситуации, когда готовую разводку приходится перестраивать из-за корпуса, разъема, системы охлаждения или недоступного компонента.
Технические требования должны описывать не внешний вид платы, а условия, которые определяют инженерные решения. Существенны диапазоны напряжений и токов, типы интерфейсов, механические границы, положение разъемов, источники тепла, требования к электромагнитной совместимости и способ проверки готового изделия. Если устройство должно взаимодействовать с корпусом, дисплеем, датчиками, кабелями или другими модулями, их геометрия учитывается до трассировки.
Принципиальная схема задает электрические связи, но сама по себе не определяет качество будущей платы. На этом этапе проверяют питание микросхем, развязку, согласование интерфейсов, номиналы, защитные цепи и доступность выбранной элементной базы. Для компонентов с несколькими вариантами корпуса необходимо заранее зафиксировать конкретное исполнение. Один и тот же артикул семейства компонентов иногда выпускается в корпусах с разной геометрией и назначением выводов.
Ошибочное посадочное место способно сделать исправную электрическую схему непригодной для сборки. Размеры площадок, шаг выводов, ориентация первого вывода, контур корпуса и монтажные ограничения сверяют с документацией производителя компонента. Для поверхностного монтажа учитывают также форму паяных соединений, зазоры маски, возможность нанесения пасты и последующего контроля пайки.
IPC-7351 содержит общие требования и рекомендации к геометрии посадочных мест для поверхностного монтажа, однако окончательное решение зависит от корпуса компонента, технологии сборки и возможностей конкретного производства. Размеры корпуса следует брать из актуальной документации производителя детали.
Для изготовления недостаточно изображения платы или файла принципиальной схемы. Производителю нужен однозначный комплект данных, из которого можно восстановить слои, сверловку, контур и согласованные технологические требования. Состав комплекта зависит от формата обмена и требований конкретного предприятия.
Gerber остается распространенным форматом передачи данных PCB. Ucamco, разработчик спецификации Gerber, указывает, что файлы описывают слои меди, маску, маркировку и другие данные, а атрибуты позволяют передавать дополнительную информацию об объектах. На май 2026 Ucamco опубликовала редакцию спецификации Gerber Layer Format 2026.05.
Gerber обычно передают вместе с данными сверловки и технологической информацией. Для более интегрированной передачи данных существуют интеллектуальные форматы. IPC-2581, в частности, определяет XML-структуру для описания печатной платы и сборки с информацией, достаточной для производственных, монтажных и контрольных операций. Формат следует выбирать с учетом возможностей предприятия, которое принимает заказ.
При заказе монтажа набор расширяется. Потребуются спецификация компонентов BOM, координаты установки, сборочный чертеж и данные для изготовления трафарета. Если подрядчик выполняет программирование или функциональные испытания, дополнительно передают прошивку, инструкции и критерии успешного теста. Все документы должны относиться к одной ревизии платы.
Конкретный маршрут производства зависит от конструкции, но жесткая многослойная плата проходит несколько связанных групп операций. Сначала подготавливают материалы и формируют рисунок внутренних проводящих слоев. Далее внутренние слои совмещают с диэлектрическими материалами и прессуют в многослойный пакет. После сверления выполняют процессы, необходимые для получения проводящих стенок металлизированных отверстий.
Затем формируют наружный проводящий рисунок, наносят паяльную маску и предусмотренное проектом финишное покрытие контактных поверхностей. После маркировки и формирования внешнего контура выполняют предусмотренный контроль. Порядок отдельных операций различается в зависимости от выбранной технологии, структуры переходов, материала и оборудования изготовителя. Поэтому технологический маршрут нельзя корректно определить только по числу слоев.
FR-4 широко применяется для жестких печатных плат, однако обозначение FR-4 не задает все характеристики материала. Конкретный ламинат имеет собственные электрические, тепловые и механические параметры. Для высоких частот, повышенных температур, гибких конструкций или интенсивного отвода тепла применяют материалы, выбранные под соответствующую задачу.
Для жестких и многослойных плат требования к базовым материалам рассматривает семейство IPC-4101. При выборе важны не торговое название и цвет основания, а свойства материала в условиях конкретного изделия.
Финишное покрытие защищает открытые контактные площадки и формирует поверхность для последующего монтажа. Выбор зависит от компонентов, требований к планарности площадок, процесса пайки, хранения и бюджета. Универсального покрытия для всех плат нет.
Требования к покрытию лучше определить до передачи проекта изготовителю. Для мелкого шага выводов и некоторых типов корпусов геометрия поверхности имеет повышенное значение. Для контактных областей, работающих как разъем, могут действовать отдельные требования к механической стойкости. Производитель должен получить эти условия в явном виде, а не выбирать покрытие по умолчанию без согласования.

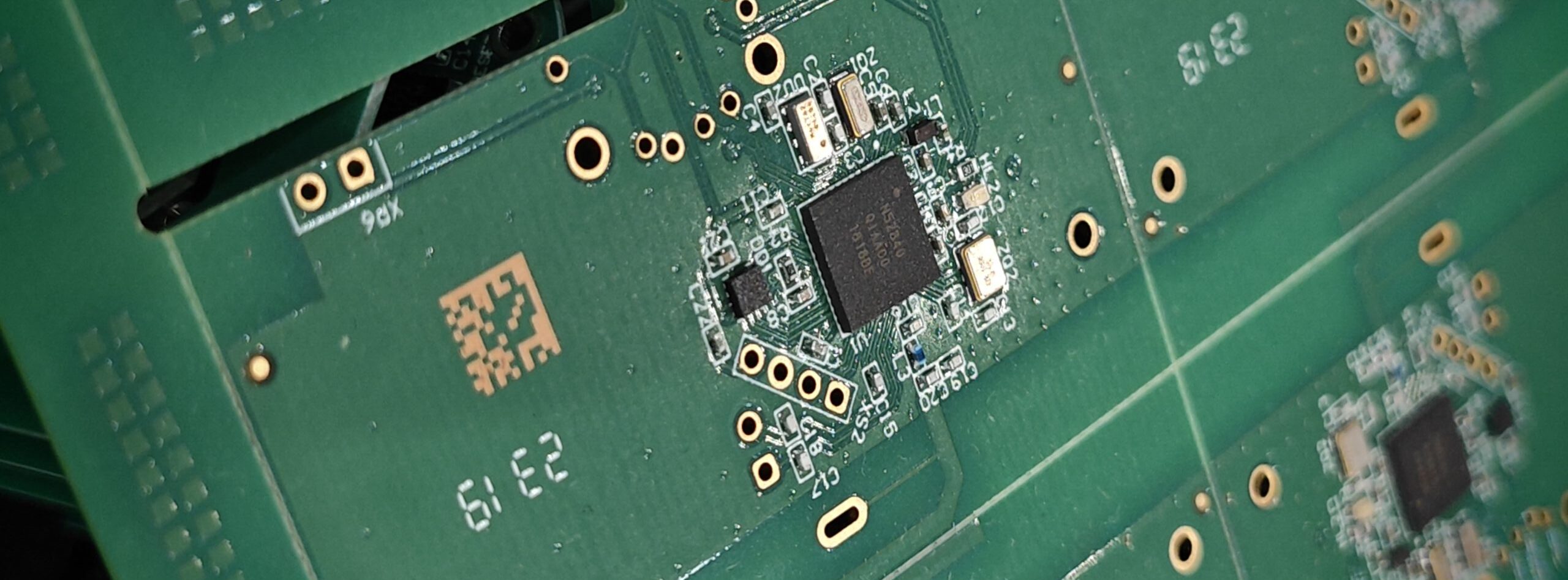

Монтаж начинается после изготовления голой платы и относится к производству печатного узла. При поверхностном монтаже паяльную пасту наносят на контактные площадки, устанавливают SMD-компоненты и выполняют оплавление по заданному процессу. Для выводных компонентов применяются ручная, селективная или волновая пайка в зависимости от конструкции и оборудования.
Сложность монтажа определяется не числом деталей как таковым. Важны корпуса компонентов, плотность размещения, соседство массивных и миниатюрных элементов, чувствительность деталей к условиям пайки, наличие компонентов с выводами под корпусом и возможность визуального контроля. Для BGA и ряда других корпусов часть соединений скрыта, поэтому при заданных требованиях применяют рентгеновский контроль.
Требования к процессам и материалам для паяных электрических и электронных сборок рассматривает IPC J-STD-001, а критерии приемки собранных электронных узлов - IPC-A-610. Редакции J этих документов опубликованы IPC в 2024 году.
Контроль голой платы и контроль собранного изделия решают разные задачи. На этапе изготовления PCB проверяют геометрию, проводящие соединения, отверстия, покрытия и другие параметры, заданные документацией и критериями приемки. После монтажа дополнительно оценивают расположение компонентов и качество паяных соединений.
Для контроля электрических соединений голой платы применяют электрическое тестирование по данным проекта. В сборочном производстве используются визуальный контроль, автоматическая оптическая инспекция и другие методы. Выбор контроля должен соответствовать конструкции изделия и последствиям потенциального дефекта.
IPC-A-600 описывает критерии приемки печатных плат и визуальную интерпретацию требований, связанных с различными состояниями платы. В мае 2025 IPC опубликовала редакцию IPC-A-600M. Для жестких печатных плат квалификационные и эксплуатационные требования определяет IPC-6012F.
Проверенная пайка еще не доказывает работоспособность электронного устройства. Компонент способен быть правильно установлен, но иметь неверный номинал, ошибочную прошивку или проблему во взаимодействии с соседними узлами. Поэтому для законченного изделия заранее определяют функциональные проверки. Методика испытаний зависит от устройства. Она может включать контроль питающих напряжений, потребляемого тока, интерфейсов, датчиков, исполнительных каналов и программируемых функций. Для серийного выпуска полезно предусмотреть контрольные точки и процедуру тестирования еще при проектировании платы. Добавлять доступ к сигналам после завершения плотной трассировки сложнее.
Большая часть проблем возникает не из-за одной сложной технологии, а из-за несогласованности данных. Производитель получает один стек в описании, другую толщину в чертеже и файлы от предыдущей ревизии. Или проект проходит DRC, но содержит посадочное место, которое не соответствует заказанному компоненту.
Еще одна ошибка - рассматривать DFM как исправление готового проекта силами производства. Производитель способен обнаружить нарушение технологических ограничений, но не знает всех электрических причин принятого решения. Если инженер завода меняет геометрию без понимания назначения критической цепи, изменение способно затронуть характеристики устройства. Поэтому любые существенные корректировки должны возвращаться разработчику на согласование.
Единый цикл снижает число разрывов между схемотехникой, проектированием PCB и производственными требованиями. Предлагаем разработку печатных плат, подготовку производственной документации и изготовление по согласованному проекту. При необходимости в состав работ включаются комплектование, монтаж и проверка собранной платы.
Начать можно с разной стадии готовности. Если есть техническое задание, выполняется инженерная проработка и проектирование. При наличии схемы можно перейти к проверке исходных данных, выбору конструкции и разводке. Если подготовлены производственные файлы, следующий шаг - проверка технологичности и расчет изготовления.
Для расчета достаточно передать нам имеющуюся документацию и описать требуемый результат: прототип, опытную партию, серийные платы или собранный электронный узел. После анализа исходных данных можно определить состав работ, выявить недостающую информацию и согласовать технические параметры до запуска производства.
