Разработка и производство электроники в Нижнем Тагиле

Разработка электроники начинается задолго до выпуска печатной платы. До перехода к схемотехнике требуется определить функции изделия, условия эксплуатации, интерфейсы, требования к питанию, ограничения по габаритам, предполагаемый тираж и условия серийного выпуска. Ошибка на этом уровне переносится на следующие стадии и требует значительно больше ресурсов после изготовления прототипа.

Мы рассматриваем создание электронного устройства как единый инженерный процесс: от технических требований и архитектуры до проверки прототипов, подготовки производственной документации и выпуска партии. Такой подход связывает проектирование с реальными технологическими ограничениями производства электроники и позволяет заранее исключить решения, которые сложно закупать, собирать, проверять или масштабировать до серии.

Для заказчика это означает понятный путь от исходной идеи до готового физического изделия. Каждый этап завершается конкретным инженерным результатом, который становится основой для следующей стадии разработки.

Что входит в разработку электроники?

Состав работ зависит от назначения изделия и его текущей степени готовности. В одном проекте требуется разработка электроники с нуля, в другом — переработка существующей платы, замена компонентной базы, устранение выявленных недостатков или подготовка уже созданного устройства к серийному изготовлению.

Первый рабочий документ — технические требования. В них фиксируются функции, режимы работы, питание, интерфейсы, внешние подключения, температурные условия, конструктивные ограничения и критерии приемки. Если исходных данных недостаточно, мы структурируем требования вместе с заказчиком и отделяем обязательные характеристики от решений, которые предстоит принять в ходе проектирования.

После этого формируется архитектура электронного устройства. Инженер определяет состав функциональных узлов, выбирает принцип взаимодействия между ними и оценивает критичные ограничения. На этой стадии устанавливается, какие задачи выполняет микроконтроллер или процессор, какие интерфейсы требуются, как организовано питание, какие датчики, исполнительные элементы и средства связи входят в систему.

Разработка электроники часто включает следующие работы:

• анализ технических требований;
• разработку структурной схемы;
• подбор электронной компонентной базы;
• создание принципиальной схемы;
• трассировку печатной платы;
• выпуск конструкторской документации;
• изготовление и сборку прототипов;
• испытания и доработку устройства.

Такой порядок снижает риск ситуации, при которой схема выполняет требуемые функции, но оказывается неудобной или экономически нерациональной для серийного изготовления. Вопросы производства следует учитывать еще при выборе архитектуры, компонентов и конструкции печатной платы.

Как проходит проектирование устройства?

Проектирование связывает требования к изделию с конкретными электронными компонентами, печатной платой и механической конструкцией. Здесь приходится учитывать сразу несколько групп ограничений: электрические параметры, стоимость компонентов, доступное пространство, тепловой режим, надежность, ремонтопригодность и особенности последующего изготовления.

Архитектура и схемотехника

На этапе схемотехники выбираются контроллеры, преобразователи питания, память, интерфейсные микросхемы, датчики, защитные цепи и другие элементы. Компонент оценивается по совокупности характеристик. Значение имеют электрические параметры, тип корпуса, доступность для закупки, жизненный цикл, температурный диапазон, требования к монтажу и наличие совместимых замен.

Отдельного внимания требуют цепи питания. Инженер рассчитывает потребление отдельных узлов, определяет структуру преобразования напряжения, защиту от переполюсовки и перенапряжения, фильтрацию, последовательность включения и требования к разводке токовых цепей. Для устройств с аккумуляторным питанием дополнительно учитываются режимы заряда, разряда и энергосбережения.

Высокоскоростные цифровые интерфейсы, аналоговые измерительные тракты и радиочастотные узлы предъявляют собственные требования к топологии платы. Поэтому выбор компонентов нельзя рассматривать отдельно от последующей трассировки. Решения по расположению элементов, длине проводников и организации возвратных токов непосредственно влияют на электрические характеристики устройства.

На выходе формируются принципиальная схема и спецификация компонентов BOM. Эти материалы проходят инженерную проверку до перехода к разводке печатной платы. Такая проверка помогает выявить ошибки соединений, несоответствие номиналов, недостаточную нагрузочную способность цепей и другие проблемы до изготовления физического образца.

Печатная плата и прототип

Разработка печатной платы учитывает электрические связи, механические размеры, расположение разъемов, тепловой режим, требования к целостности сигналов и технологичность монтажа. Для многослойных плат заранее определяется структура слоев, расположение полигонов питания и земли, а также правила разводки критичных цепей.

Размещение компонентов также связано с будущей сборкой устройства. Разъемы должны совпадать с отверстиями корпуса, элементы с высоким тепловыделением должны иметь требуемые условия для отвода тепла, а контрольные точки — оставаться доступными для измерений. Такие детали напрямую влияют на качество последующего изготовления.

После выпуска Gerber-файлов и других производственных данных начинается изготовление печатных плат и монтаж компонентов. Первая собранная версия используется для проверки принятых инженерных решений и поведения устройства в реальных режимах работы.

Прототип должен дать ответы на конкретные вопросы. Корректно ли запускаются цепи питания? Работают ли интерфейсы? Нет ли перегрева элементов? Соответствуют ли реальные электрические параметры расчетным? Стабильно ли устройство работает при требуемой нагрузке?

Выявленные замечания фиксируются и передаются в следующую ревизию схемы или платы. Это штатная часть разработки сложных электронных устройств. Задача прототипирования состоит в выявлении технических рисков до перехода к серийному производству, когда изменение конструкции потребует пересмотра закупки, сборки и документации.

Производство электроники: от пилота к серии

Производство электроники требует иной дисциплины, чем создание единичного рабочего образца. Для серии важны повторяемость сборки, стабильность компонентной базы, контролируемость технологического процесса, прослеживаемость изменений и возможность проверки каждого изготовленного устройства.

Подготовка к серийному изготовлению

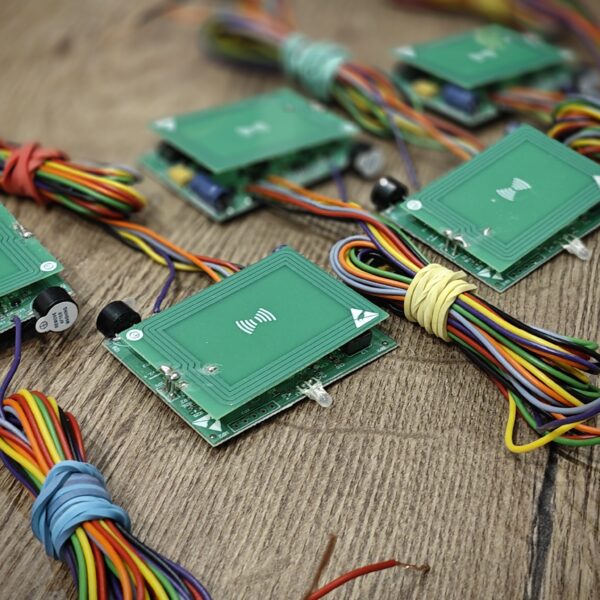

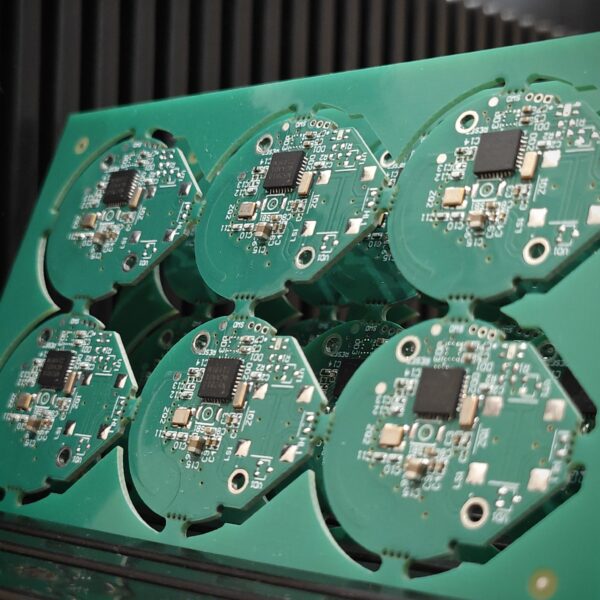

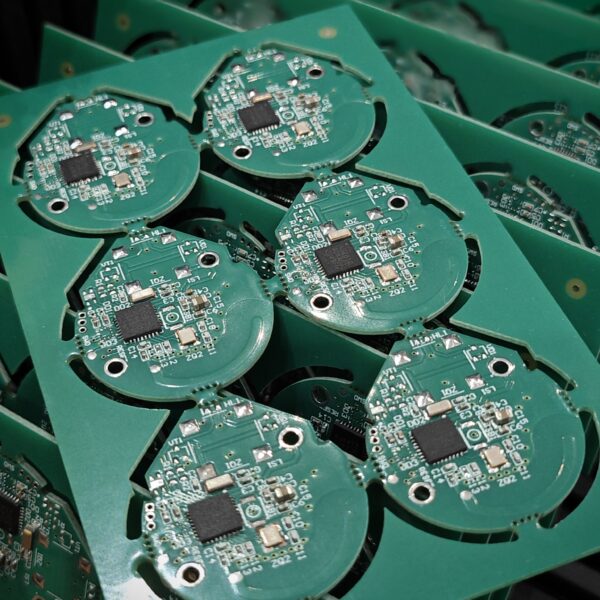

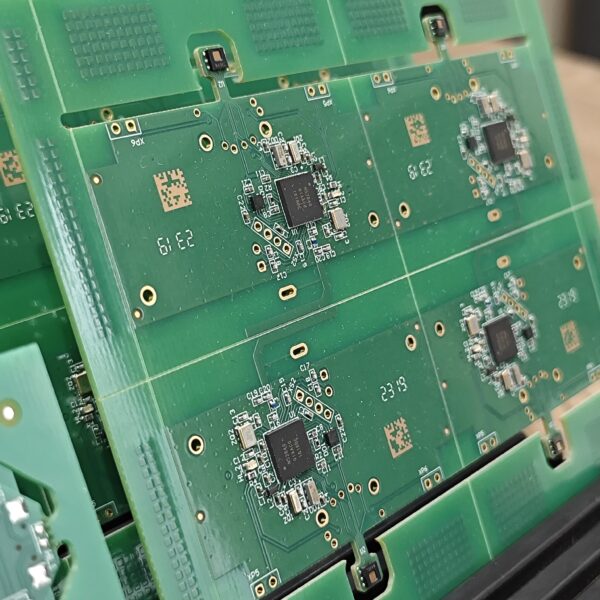

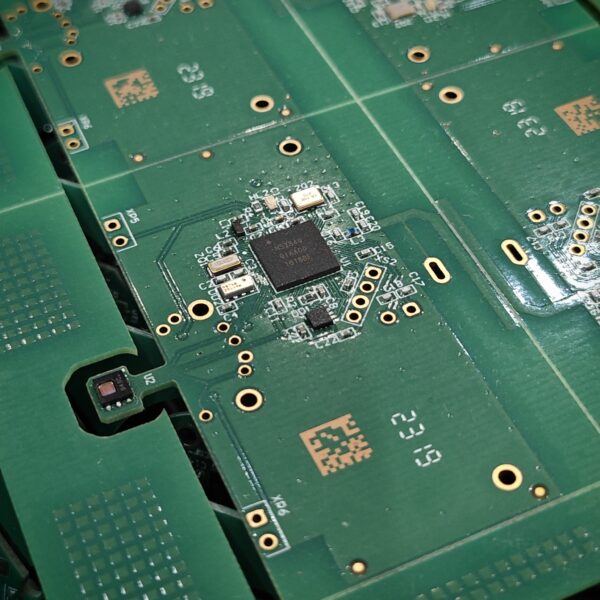

Перед запуском партии документация проходит проверку на технологичность. Анализируются корпуса компонентов, посадочные места, расстояния между элементами, доступность контрольных точек, параметры панелизации и требования к монтажу. Отдельно оцениваются элементы, способные усложнить автоматическую установку или ручные операции.

Также проверяется спецификация. Дефицитная или снятая с производства позиция способна остановить изготовление партии, поэтому компонентная база оценивается до закупки. При необходимости рассматривается замена деталей, но каждая такая замена требует инженерной проверки электрической, механической и функциональной совместимости.

Типовой комплект производственных данных содержит:

• Gerber-файлы печатной платы;
• данные сверловки;
• спецификацию BOM;
• координаты установки компонентов;
• сборочные чертежи;
• требования к программированию;
• инструкции по контролю.

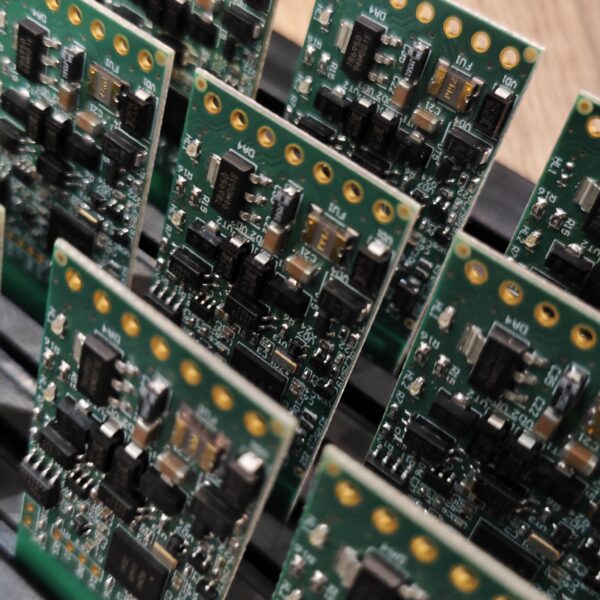

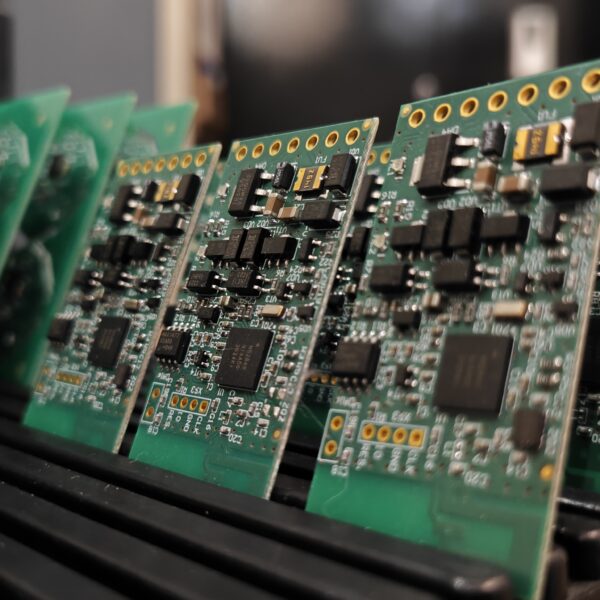

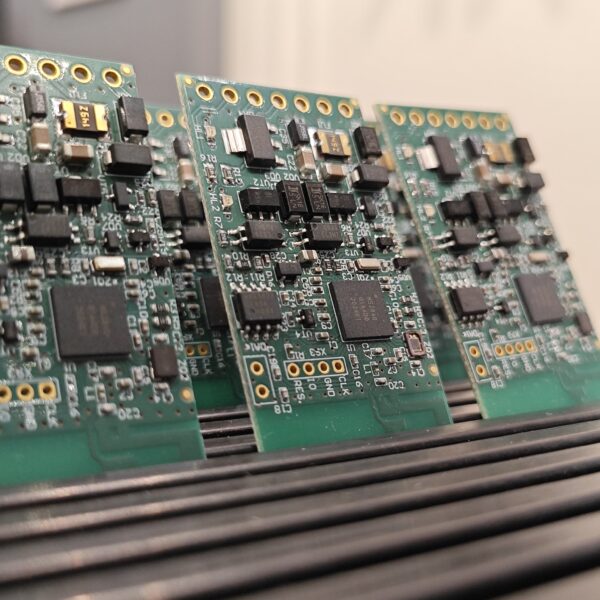

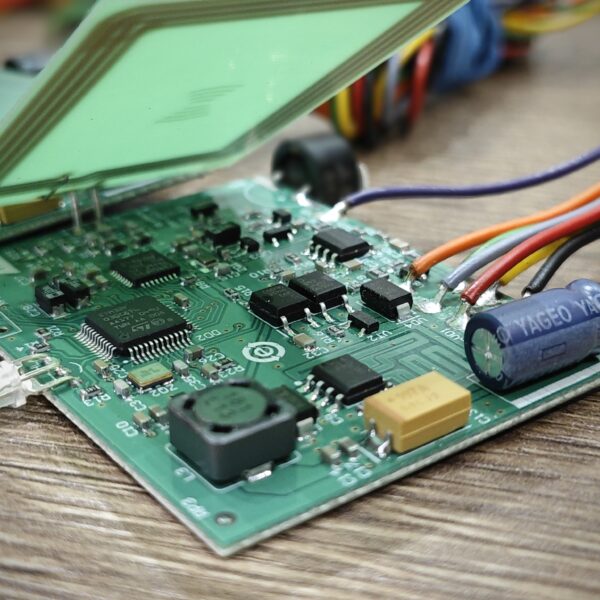

Для поверхностного монтажа применяется технология SMT, для выводных компонентов — THT. Конкретный маршрут сборки определяется конструкцией изделия, применяемыми корпусами и объемом партии. После монтажа платы проходят визуальный, электрический и функциональный контроль в соответствии с требованиями проекта.

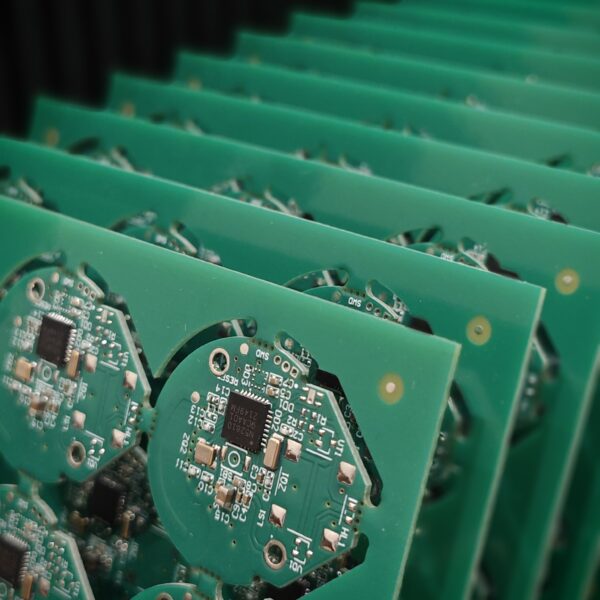

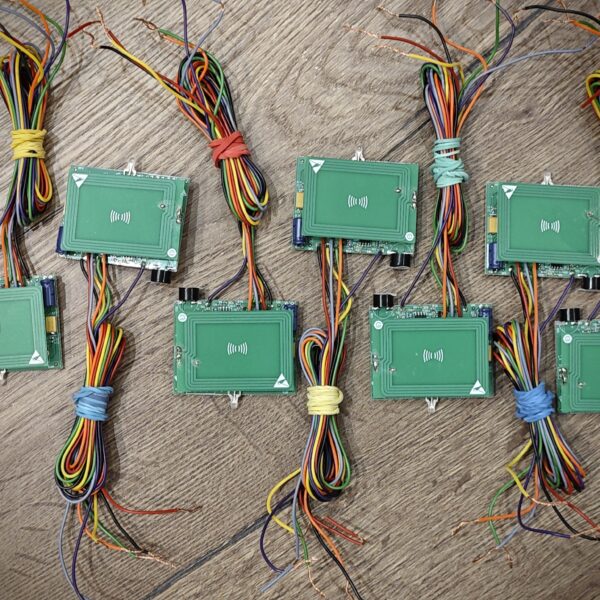

Пилотная партия особенно важна перед регулярным выпуском. Она позволяет проверить не одну плату, а повторяемость всего процесса: закупку компонентов, изготовление PCB, монтаж PCBA, программирование, тестирование и финальную сборку. По результатам пилотного выпуска корректируются документация, тестовые процедуры и отдельные конструктивные решения.

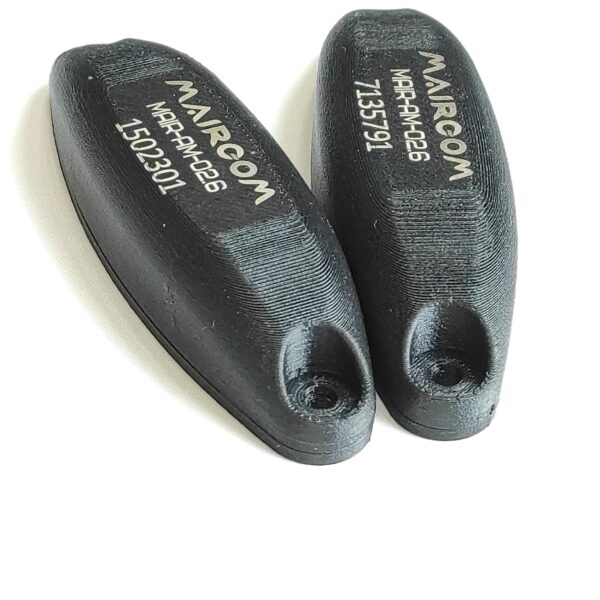

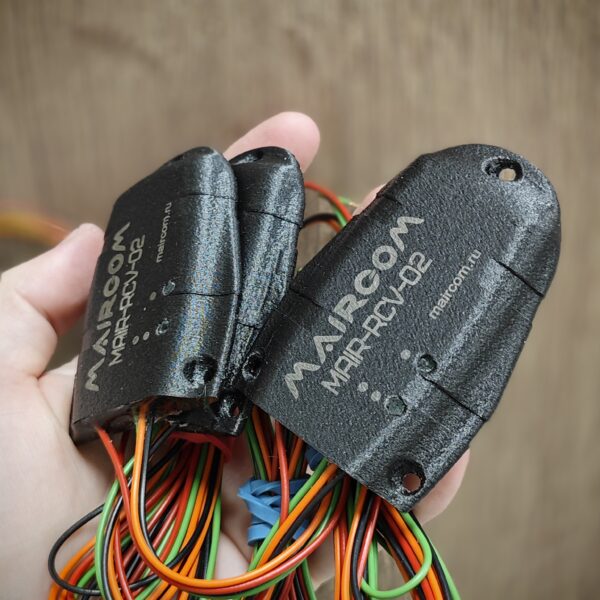

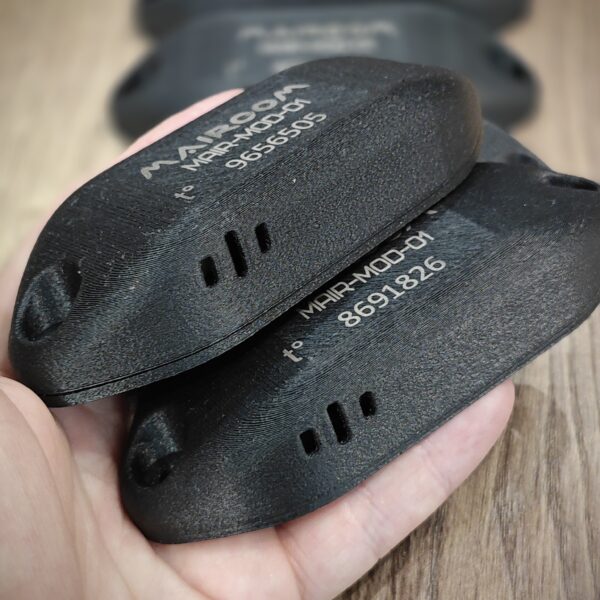

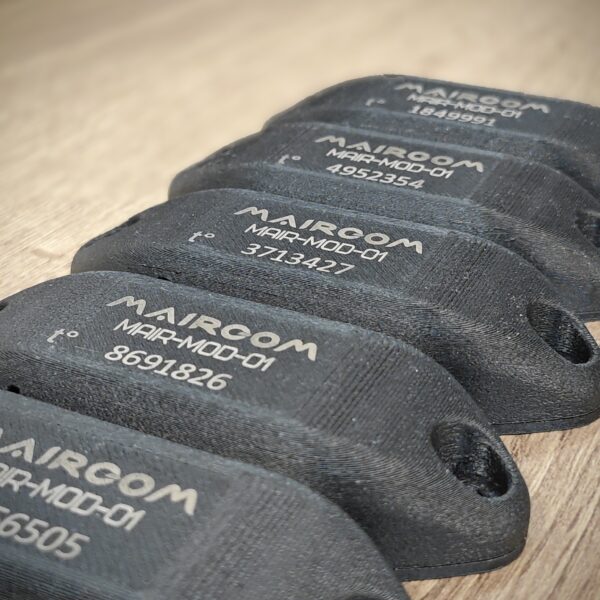

Если изделие включает корпус, кабельные сборки, дисплей, органы управления и другие элементы, электронная часть должна быть согласована с механической конструкцией. Разъем, расположенный на несколько миллиметров в стороне от проектной позиции, превращается из локальной ошибки в проблему сборки всей партии. Поэтому механические модели, чертежи платы и расположение интерфейсов необходимо согласовывать до заказа серийных PCB.

Как контролируется качество устройств?

Контроль качества начинается на этапе проектирования, а не после завершения производства. Чем раньше определен критерий приемки, тем проще объективно проверить результат и выявить отклонение до передачи изделия заказчику.

Для каждого проекта формируется набор проверок, связанный с функциями устройства. Он включает контроль питания, потребления тока, цифровых и аналоговых интерфейсов, реакции на входные сигналы, работы исполнительных узлов, программирования и связи с внешними системами.

Часть проверок выполняется на инженерном стенде. Для серии рационально применять специализированную тестовую оснастку, которая ускоряет диагностику и делает процедуру воспроизводимой. Контрольные точки на печатной плате закладываются еще при проектировании, если они требуются для измерений, прошивки или автоматизированного теста.

Отдельная инженерная задача — электромагнитная совместимость. Источниками проблем становятся импульсные преобразователи, высокоскоростные линии, тактовые сигналы, длинные внешние кабели и неудачная организация земли. Работа с такими рисками включает схемотехнические меры, корректную топологию PCB, фильтрацию, экранирование при необходимости и испытания изделия.

Требования к сертификации зависят от категории устройства, области применения и рынка поставки. Поэтому необходимые испытания и нормативные ограничения следует определить до финализации конструкции. Это дает возможность учитывать требования к безопасности, электромагнитной совместимости и другим параметрам непосредственно при проектировании.

Документация также относится к системе качества. Если производство зависит от устных пояснений разработчика, процесс трудно воспроизводить. Актуальные схемы, спецификации, сборочные файлы, версии программного обеспечения, инструкции по программированию и процедуры проверки создают техническую основу для повторного выпуска электронных устройств.

Как заказать разработку и производство?

Работу удобнее начинать не с запроса стоимости одной платы, а с описания задачи. Мы анализируем назначение изделия, требуемые функции, условия эксплуатации, интерфейсы, питание, конструктивные ограничения, планируемый тираж и текущую степень готовности проекта.

Для первичной оценки полезно передать:

• описание назначения устройства;
• перечень ключевых функций;
• требования к питанию;
• необходимые внешние интерфейсы;
• ограничения по размерам;
• данные о планируемом тираже;
• имеющуюся техническую документацию.

Мы выстраиваем работы последовательно: проектирование, изготовление прототипов, отладка, подготовка к серии и производство электронных устройств. При необходимости в проект включаются разработка программного обеспечения, подбор замен для компонентов, подготовка тестовой оснастки и сопровождение пилотной партии.
