Разрабатываем и производим печатные платы под задачи вашего проекта. Работаем с идеями, готовыми схемами и производственными файлами. Выполняем проектирование, изготовление, закупку компонентов, монтаж, пайку и контроль. Проверяем проект до запуска, чтобы снизить риск ошибок и переделок. Отправьте заявку — оценим задачу и предложим подходящий формат работ.
Монтаж печатных плат
Современная автоматизированная линия поверхностного монтажа (SMD) обеспечивает отличную повторяемость сборки плат на высоком уровне. Контрактная сборка печатных плат.
ПодробнееРазработка принципиальных электрических схем
Опытная команда схемотехников реализует ваши идеи как на отечественной, так и зарубежной элементной базе.
ПодробнееМелкосерийное и серийное производство электроники
Производство под ключ: современное оборудование для поверхностного монтажа, штат монтажников для выводного монтажа электронных компонентов, а также изготовление корпусов
ПодробнееРазработка и производство печатных плат - единый инженерный процесс. Схема, топология, материалы, технология изготовления и монтаж напрямую связаны между собой. Ошибка на раннем этапе влияет на сроки, стоимость партии, стабильность пайки и работу электронного устройства. Поэтому мы рассматриваем плату как основу электрической и механической архитектуры изделия.
Для заказчика важен предсказуемый результат. Печатная плата должна соответствовать схеме, помещаться в корпус и выдерживать расчетные токи и температурные режимы. Также учитываются требования по электромагнитной совместимости и технологичности серийного выпуска. Мы последовательно проверяем эти параметры до передачи проекта в производство, а затем контролируем изготовление, монтаж и работоспособность собранных изделий.
Разработка печатной платы охватывает требования, схемотехнику, подбор компонентов, проектирование топологии и подготовку производственной документации. Состав работ зависит от стадии готовности электронного устройства при обращении заказчика. При наличии готовой схемы мы начинаем с ее проверки и анализа ограничений. Если есть только функциональное описание, создание печатной платы начинается с формирования технической базы проекта.
Исходные требования определяют конструкцию будущей платы и границы проектирования. Мы фиксируем размеры, предполагаемое число слоев, типы разъемов, напряжения питания, интерфейсы, точки крепления и ограничения по высоте компонентов. Отдельно задаются условия эксплуатации, температурный диапазон и требования к корпусу. Чем точнее зафиксированы эти параметры, тем меньше возвратов к уже принятым решениям.

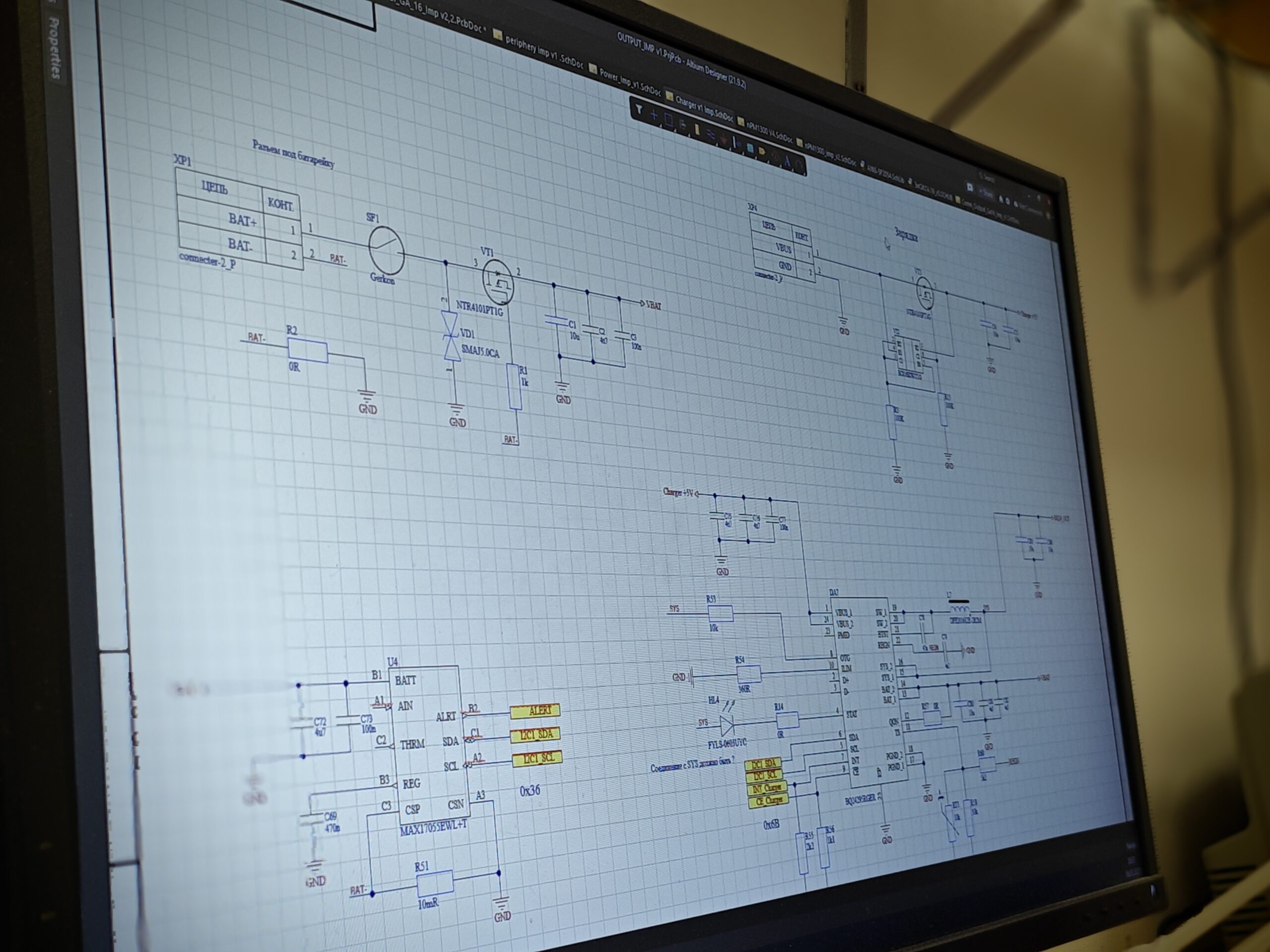

Готовая схема перед трассировкой проходит инженерную проверку. Для силовых цепей оцениваются токовые нагрузки, нагрев и ширина проводников. Для аналоговых узлов учитываются чувствительность к помехам, качество питания и организация земли. Для цифровых интерфейсов задаются правила трассировки, требования к опорным плоскостям и согласованию критичных линий. Такой анализ связывает электрическую схему с реальной конструкцией платы.
Подбор компонентов тоже относится к инженерной подготовке. Мы учитываем номиналы, электрические характеристики, тип корпуса, посадочное место, способ монтажа и доступность в закупке. Для критичных позиций заранее фиксируются согласованные замены. Компонент с неудобным корпусом или нестабильной поставкой создает риск еще до выпуска первой партии.
Для начала разработки требуется базовый набор исходных данных. Он позволяет связать функциональность устройства с механикой, питанием и условиями работы. Если часть данных еще не сформирована, мы переводим требования в проверяемые технические параметры.
Ключевой ориентир прост: результат проекта должен проверяться по конкретным признакам. Размеры, питание, интерфейсы, точки подключения и режимы работы фиксируются до детального проектирования. Такой порядок снижает риск разночтений между заказчиком, разработчиком и производством.

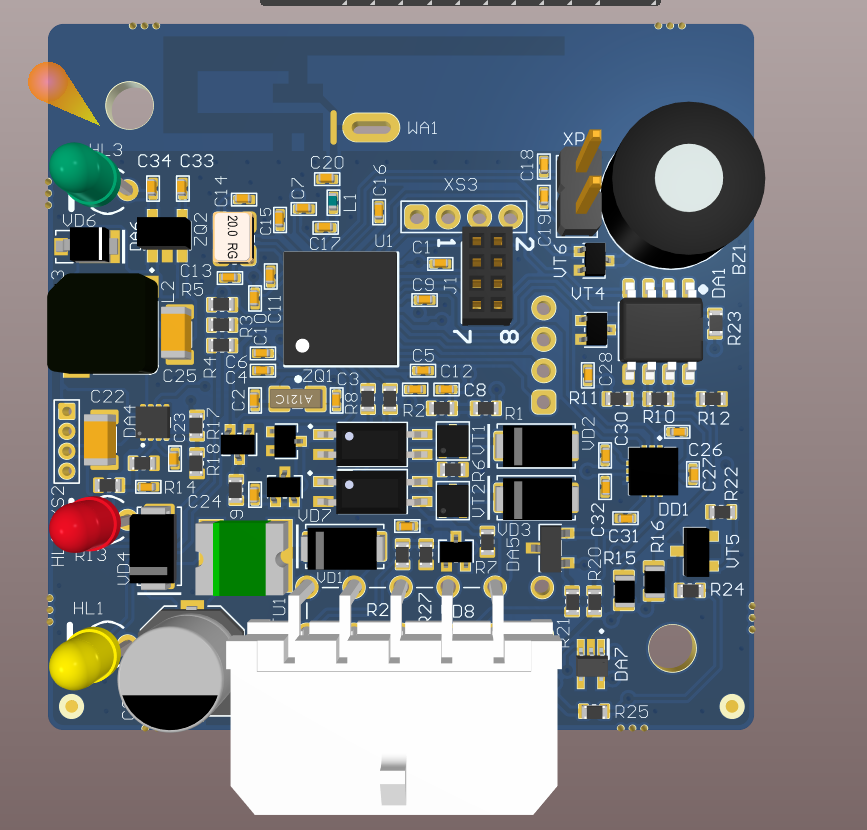

Проектирование печатных плат переводит электрическую схему в физическую конструкцию, пригодную для изготовления и сборки. На этом этапе определяются размещение компонентов, трассировка, структура слоев и параметры переходных отверстий. Одновременно задаются правила, по которым топология будет проверяться перед выпуском документации.
Размещение компонентов задает основу всей последующей разводки. Сначала к механике корпуса привязываются разъемы, органы управления, индикаторы, датчики и крепеж. Затем размещаются источники питания, процессоры, память, аналоговые каскады, силовые ключи и защитные элементы. Функционально связанные детали располагаются с учетом длины соединений, нагрева и удобства монтажа.
При трассировке мы учитываем ширину проводников, токовую нагрузку, длину критичных цепей, возвратные токи и расположение переходных отверстий. Для высокоскоростных интерфейсов контролируются дифференциальные пары, длины взаимосвязанных линий и непрерывность опорного слоя. Для чувствительных аналоговых цепей важны короткие пути сигнала и корректная организация земли. Силовая часть требует отдельного внимания к токовым контурам и отводу тепла.
Автоматическая DRC-проверка выявляет нарушения заданных правил разводки. Система контролирует зазоры, ширину дорожек, размеры отверстий и другие формальные параметры. Однако автоматический контроль не заменяет инженерный просмотр. Программа фиксирует нарушение правила, а специалист оценивает физический смысл решения и его влияние на устройство.
Перед выпуском производственной документации проводится итоговая проверка проекта. Она охватывает электрическую связность, библиотеки компонентов, механику и технологические ограничения. Для сторонних проектов такой аудит особенно полезен, поскольку часть ошибок появляется на границе разных САПР и версий файлов.
Электрически корректная плата все равно требует оценки технологичности. Неудачное размещение деталей усложняет пайку, инспекцию или ремонт. Исправление до заказа партии сохраняет уже выполненную работу и снижает риск повторного изготовления.
Материал основания, толщина меди и число слоев выбираются по электрическим, тепловым, механическим и технологическим требованиям. Для распространенных конструкций применяются ламинаты семейства FR-4. Однако одного обозначения материала недостаточно для полноценного производственного задания. Необходимо определить толщину платы, структуру слоев, параметры меди и требования к поверхности.
Однослойная плата подходит для схем с невысокой плотностью соединений и простой компоновкой. Двухслойная конструкция дает больше свободы при размещении и трассировке. Многослойная печатная плата применяется при высокой плотности монтажа, выделенных опорных плоскостях и контролируемом импедансе. Выбор структуры определяется задачей устройства, а не стремлением сократить число слоев любой ценой.
Каждый дополнительный слой должен решать конкретную инженерную задачу. Рост числа слоев повышает требования к изготовлению и отражается на стоимости партии. Слишком упрощенная структура тоже несет риск: трассы удлиняются, возвратные пути нарушаются, а опорные плоскости приходится дробить. В результате электрические характеристики платы становятся хуже еще до этапа испытаний.
Стек слоев задает взаимное расположение сигнальных и опорных плоскостей. Для линий с контролируемым импедансом он связан с геометрией проводников и свойствами диэлектрика. В таких проектах мы согласуем стек с производственной площадкой до завершения трассировки. Расчетные параметры тогда опираются на доступные материалы и реальные технологические пределы производства.
Кроме ламинатов FR-4, применяются основы с другими тепловыми и электрическими характеристиками. Для гибких плат используются полиимидные материалы, а для отдельных тепловых задач применяются конструкции на металлическом основании. Выбор зависит от мощности, механики, температурного режима и требований к отводу тепла. Универсального материала для всех электронных устройств нет.
Производство печатных плат начинается после проверки файлов и технологических требований. Изготовление печатных плат запускается только по согласованной версии комплекта. На этой стадии цифровая модель превращается в физическое изделие. Ошибка в слоях, сверловке, маске или контуре приводит к прямым затратам на переделку партии. Поэтому производственный комплект проверяется до запуска.
Для изготовления передаются данные по медным слоям, паяльной маске, маркировке, контуру и сверловке. В проектах с монтажом комплект дополняется спецификацией компонентов, координатами установки и сборочными чертежами. Производство должно получить однозначное описание актуальной ревизии платы. Любое расхождение между файлами рассматривается как причина для проверки до запуска.
Часто для изготовления используются Gerber-файлы и отдельные данные сверловки Excellon. Другие согласованные форматы тоже используются на производстве. Важен не сам набор расширений, а полнота и согласованность данных. Названия слоев, единицы измерения, координаты и версия проекта должны читаться без двусмысленности.
Специальные требования фиксируются отдельно. К ним относятся контролируемый импеданс, заданная толщина меди, особые переходные отверстия, финишное покрытие контактных площадок и требования к маркировке. Такие параметры нельзя оставлять только в переписке. Они должны входить в согласованный комплект производственной информации.
Типовой комплект для изготовления содержит основные данные платы. Его состав уточняется под конкретную технологию и дальнейший монтаж. Перед передачей на производство мы сверяем актуальность каждой позиции.
Для многослойной платы маршрут включает формирование внутренних слоев, прессование пакета, сверление и металлизацию отверстий. После обработки внешних слоев наносятся паяльная маска и маркировка. Затем формируется финишное покрытие контактных площадок и выполняется разделение заготовки. Завершающие операции включают контроль геометрии и электрическую проверку цепей.
До запуска мы проводим DFM-проверку и оцениваем технологичность конструкции. Анализируются зазоры, ширина проводников, размеры площадок, переходные отверстия, перемычки маски, контур и фрезеровка. Проверка сопоставляет проект с ограничениями выбранного производства. Это помогает устранить спорные места до расходования материалов и изготовления партии.\

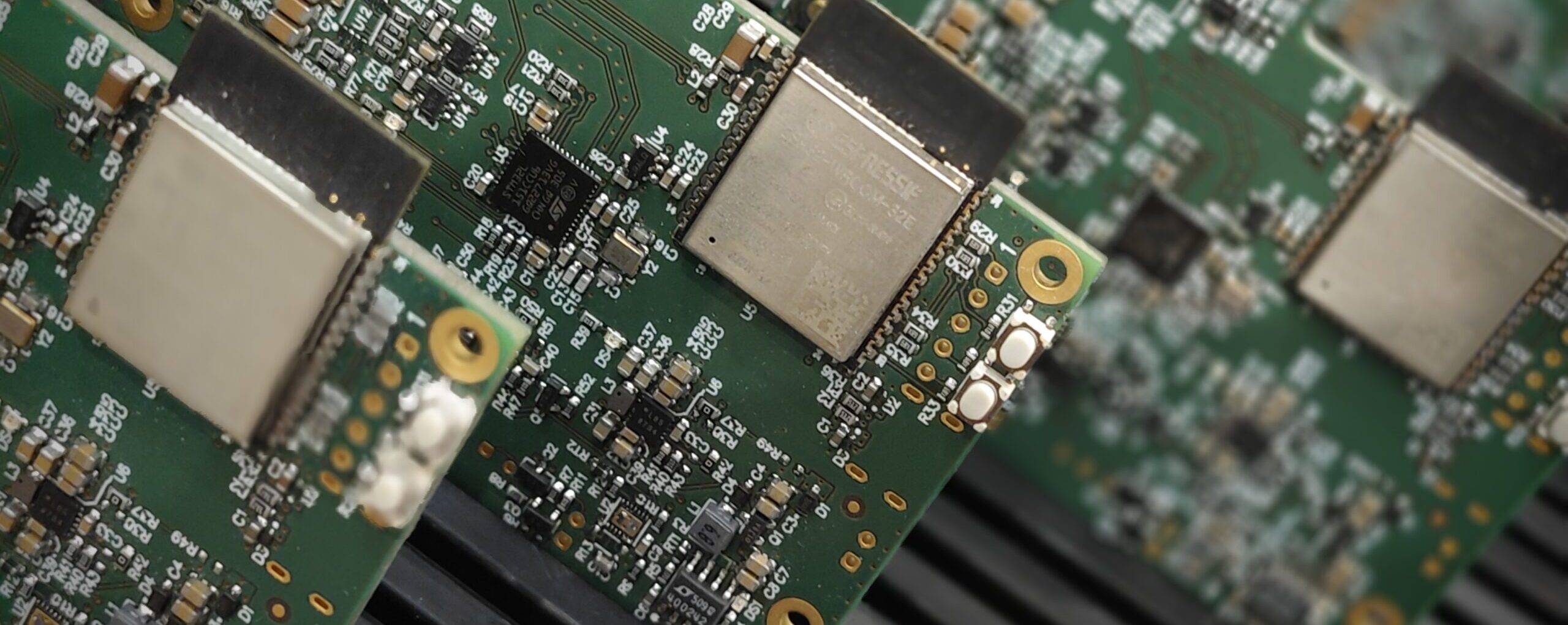

Монтаж превращает изготовленную плату в функциональный электронный узел. Качество сборки зависит от посадочных мест, подготовки поверхностей, нанесения паяльной пасты, профиля нагрева и типа компонентов. Контроль после пайки завершает технологический цикл сборки. Поэтому требования монтажа учитываются еще при проектировании платы.
Для серийной сборки SMD-компонентов используется автоматическая установка по координатам с последующей пайкой оплавлением. Выводные компоненты устанавливаются и паяются по технологии, принятой для конкретного изделия. Ручной монтаж применяется для прототипов, ремонта, нестандартных деталей и отдельных операций. Сочетание методов определяется конструкцией платы и составом партии.
Подготовка к монтажу начинается со спецификации BOM. В ней фиксируются обозначения, номиналы, корпуса, производители или согласованные аналоги и данные для закупки. Ошибка в спецификации способна остановить сборку или привести к установке неподходящего компонента. Поэтому BOM проверяется вместе со схемой, топологией и сборочным чертежом.
Для автоматической установки используется файл координат с позициями и углами поворота компонентов. Мы отдельно контролируем полярные элементы, первый вывод микросхем и ориентацию сложных корпусов. Библиотечное обозначение в САПР должно соответствовать реальной ориентации детали при подаче на оборудование. Такая проверка особенно важна при переносе проекта между разными производственными площадками.
Качество пайки связано с геометрией посадочного места и окон паяльной пасты. Неверная форма площадок, избыток пасты или чрезмерный тепловой отвод способны вызвать дефекты при корректно настроенной линии. Поэтому разработка печатных плат и монтаж рассматриваются как связанные части одного процесса. Технология сборки закладывается при создании библиотек, размещении компонентов и подготовке данных для производства.
Контроль проводится после изготовления платы, после монтажа и при функциональной проверке электронного устройства. Его задача - подтвердить соответствие документации и обнаружить дефект до передачи продукции заказчику. Набор методов зависит от конструкции платы, плотности монтажа и согласованных требований к приемке.

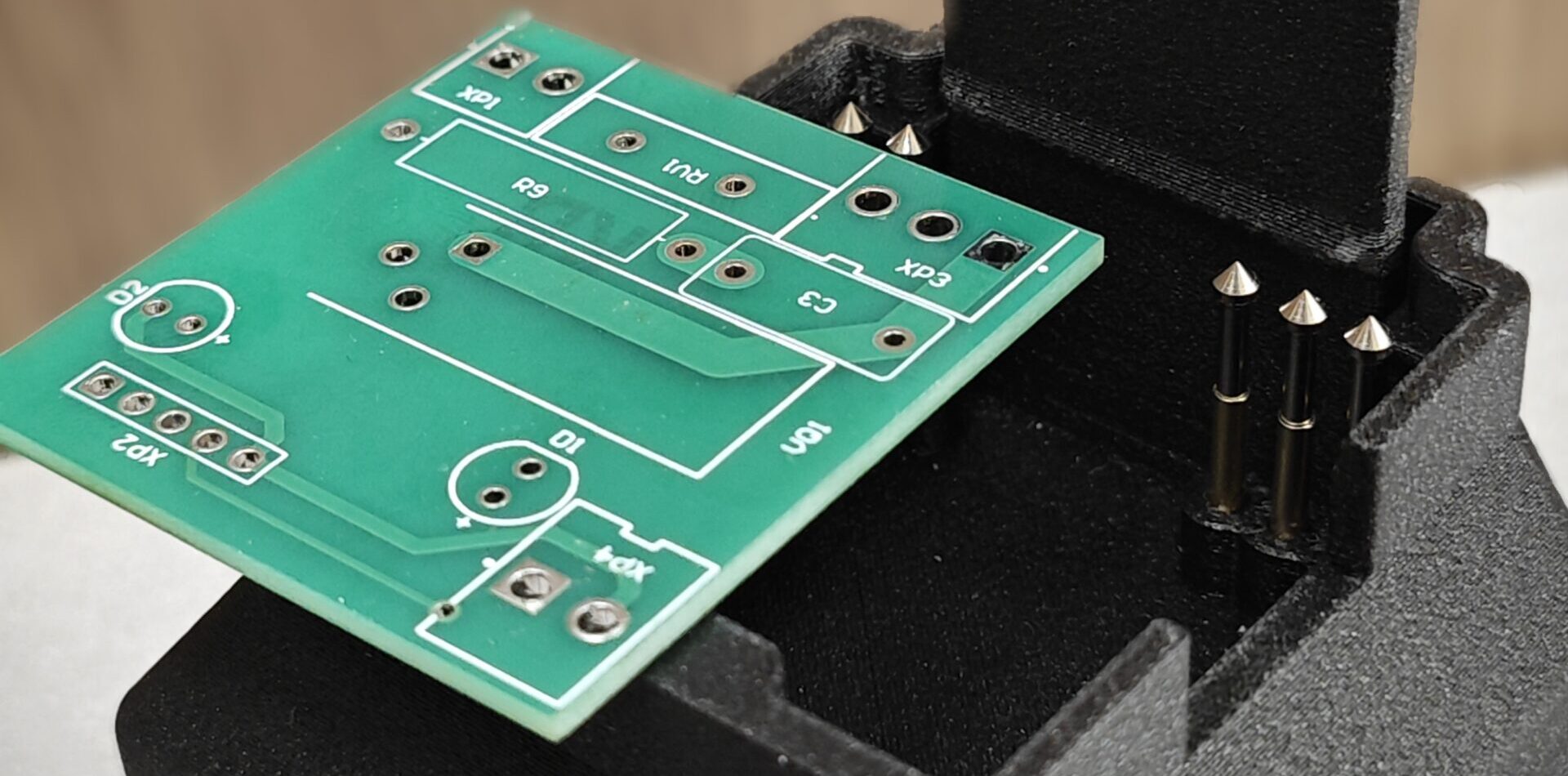

Для плат без компонентов выполняется электрический тест цепей, выявляющий обрывы и короткие замыкания. Визуальный контроль оценивает состояние маски, маркировки, отверстий, краев и контактных площадок. Также проверяется качество видимых элементов проводящего рисунка. Результаты сопоставляются с требованиями производственной документации.
После монтажа проверяются ориентация компонентов, качество паяных соединений и отсутствие перемычек. Сборка сопоставляется со спецификацией и сборочным чертежом. Для плотного поверхностного монтажа применяется автоматическая оптическая инспекция, если она включена в технологический маршрут. Для компонентов со скрытыми контактами метод контроля выбирается с учетом конструкции и требований проекта.
Следующий уровень - электрические измерения и функциональный запуск по согласованной программе. Для серийного электронного устройства полезно заранее предусмотреть тестовые точки, сервисные разъемы и диагностические режимы. Это упрощает локализацию неисправностей и сокращает число ручных операций при проверке. Требования к тестированию поэтому стоит учитывать еще на стадии разработки.
Контроль удобно делить на несколько последовательных уровней. Каждый уровень отвечает за свой тип дефектов и не заменяет остальные проверки. Такой порядок делает поиск причины системным.
Последовательная проверка помогает локализовать проблему на стадии, где ее проще исправить. Если сразу переходить к функциональному запуску, поиск дефекта монтажа или неверного компонента занимает больше инженерного времени. Мы также фиксируем ревизию платы, состав компонентов и версию прошивки для каждой партии, когда программная часть входит в проект. Прослеживаемость упрощает повторный заказ, анализ изменений и сервисное сопровождение.
Заказ начинается с передачи исходных материалов и краткого описания задачи. Мы принимаем проекты разной степени готовности: от функциональной идеи электронного устройства до полного комплекта файлов для изготовления и монтажа. После первичной инженерной оценки определяются состав работ, недостающие данные и последовательность запуска. Заказчик получает понятную границу между разработкой, производством, монтажом и контролем.
При создании устройства с нуля в заявке стоит указать назначение изделия, питание, интерфейсы, габариты и условия эксплуатации. Также важны ограничения по корпусу, способ крепления, внешние соединения и планируемый тираж. Для готового проекта передаются схемы, файлы печатной платы, спецификация, производственные данные и требования к сборке. Чем полнее исходный комплект, тем точнее определяется объем инженерной проверки.
Перед расчетом мы проверяем комплектность материалов и текущую стадию проекта. Отдельно определяется, нужна ли разработка схемы, проектирование топологии, корректировка готовой платы, изготовление без монтажа или полный цикл. Уже выполненные и корректные этапы не дублируются. Это сохраняет принятые решения и делает состав работ прозрачным.
Работа по заказу строится в фиксированной последовательности. Сначала анализируются файлы и требования, затем согласуются технические границы проекта. После этого начинается разработка или производственная подготовка.
