Реверс-инжиниринг, или обратное проектирование, позволяет восстановить конструкцию изделия, подготовить техническую документацию и запустить выпуск детали, узла или нового продукта без исходных чертежей. Наша компания выполняет весь цикл работ под ключ — от анализа образца и инженерной проработки до изготовления, испытаний и серийного производства.
| Услуга | Цена | ||
|---|---|---|---|
| 3D-сканирование | 2500 руб/час (от 2500 руб) | ||
| 3D-сканирование с выездом (по территории РФ) | 4000 руб/час | ||
| 3D-моделирование | 2500 руб/час (от 2000 руб) | ||

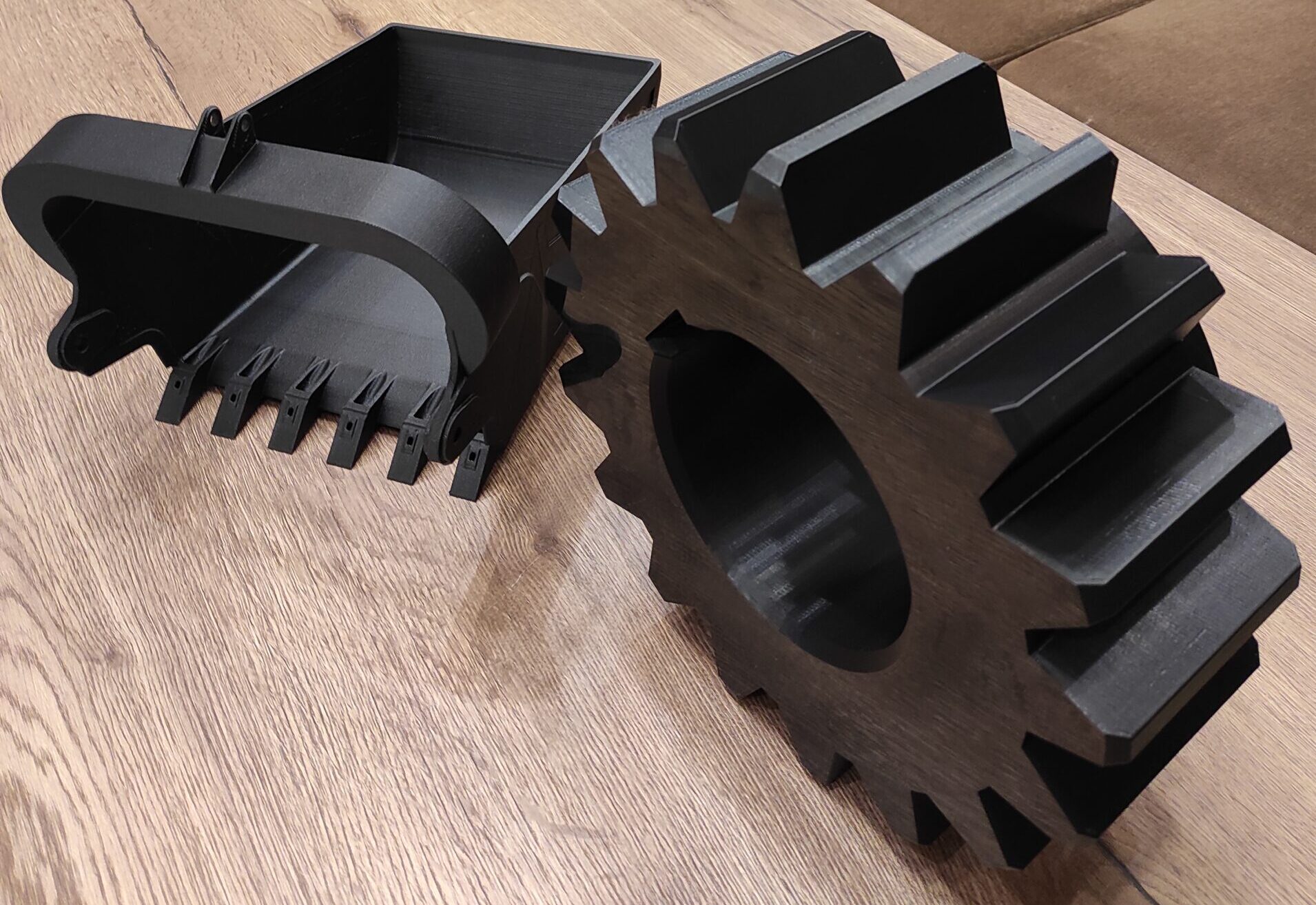

| 3D-печать | от 5 руб/гр (точная стоимость рассчитывается по 3D-модели, от 2000 руб) | ||
Реверс-инжиниринг нужен там, где исходная документация отсутствует, устарела или не отражает реальное состояние изделия. Это инженерная услуга, в которой объект последовательно разбирают, исследуют и переводят в комплект понятных технических данных для производства, ремонта, модернизации или локализации.
Для заказчика важен не сам факт анализа изделия, а итог. После обратного проектирования он получает основу для принятия решений: что выпускать, что дорабатывать, какие узлы требуют замены, где есть технологические риски и сколько ресурсов потребует запуск работ. Мы ведем каждый такой проект как инженерную задачу с понятной логикой, верификацией и оформлением результатов.
Реверс-инжиниринг - это восстановление сведений об изделии по готовому образцу. Услуга отвечает на прямой запрос клиента: как устроен объект, из каких узлов он состоит и как перевести эти данные в рабочую документацию.
Под обратное проектирование попадают электронные блоки, печатные платы, приборы, механические детали, корпуса, кабельные сборки и составные узлы. Иногда заказчик приходит с единственным образцом без чертежей. Иногда - с комплектом файлов, в котором часть данных утрачена или расходится с фактом. В обоих случаях задача одна: получить достоверную инженерную базу.
Копирование предполагает поверхностное повторение формы или схемы. Реверс-инжиниринг глубже. Он включает измерения, анализ материалов, исследование топологии, проверку посадочных мест, оценку логики работы узлов, поиск критичных размеров и фиксацию технологических ограничений.

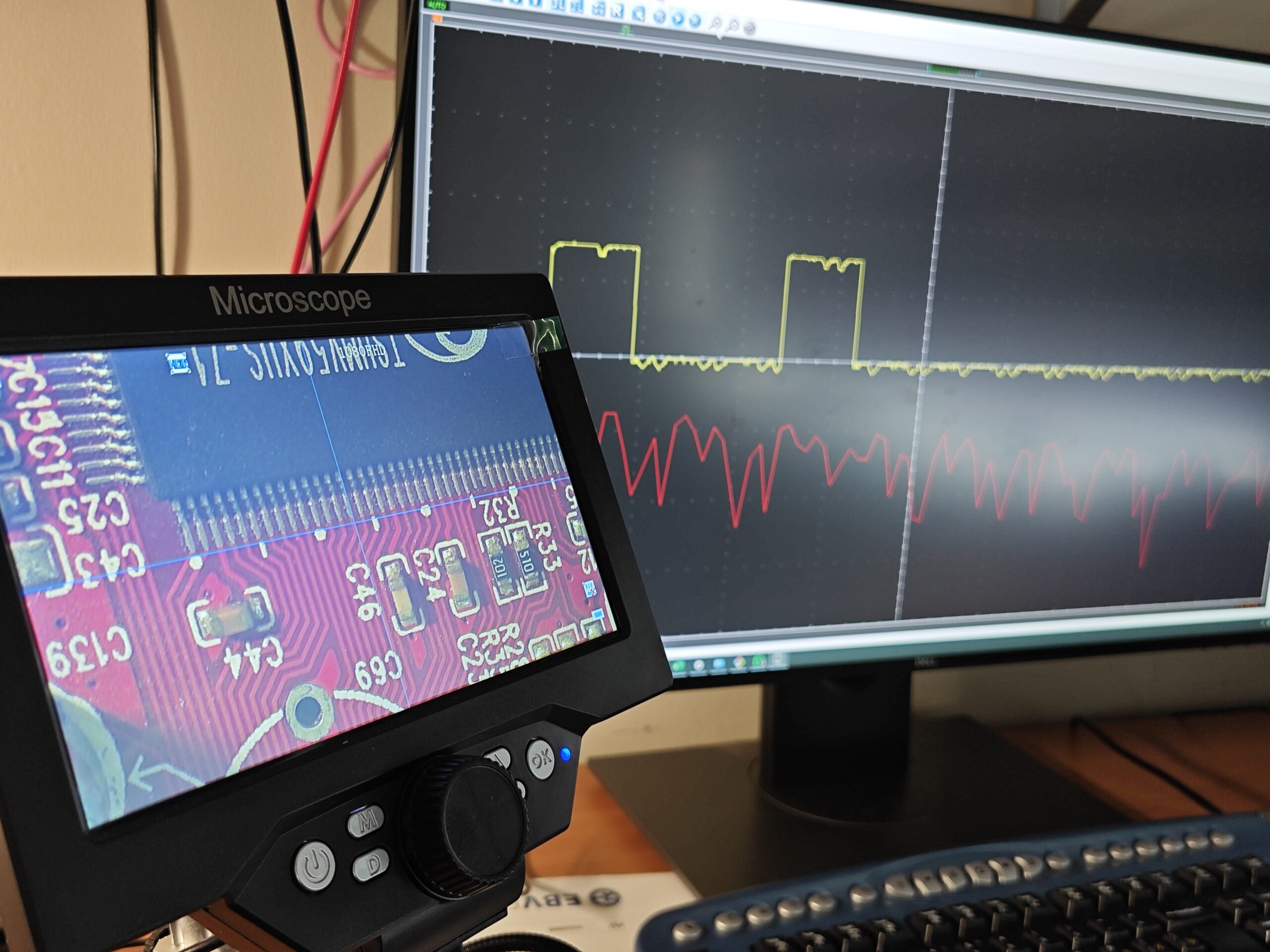

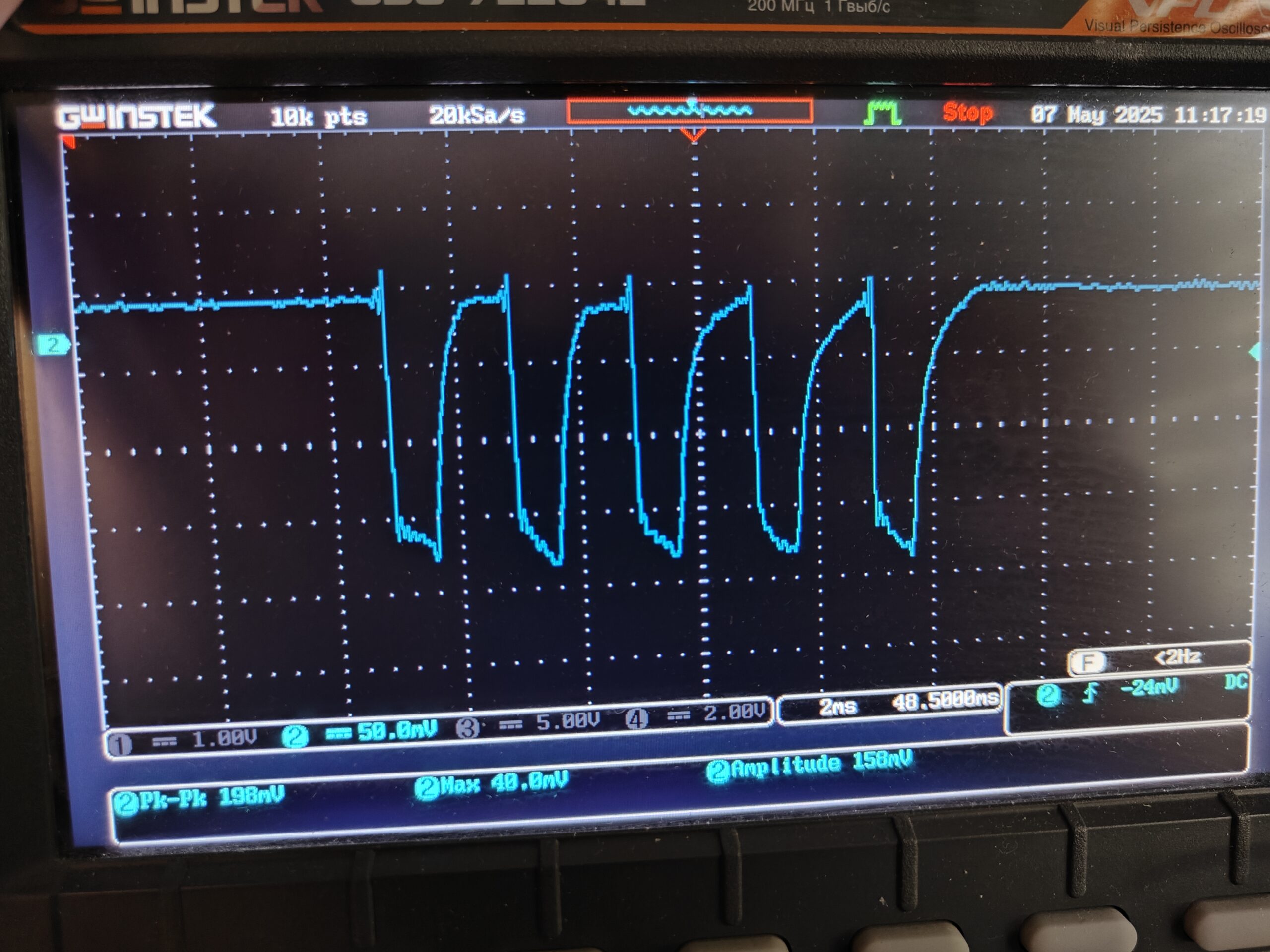

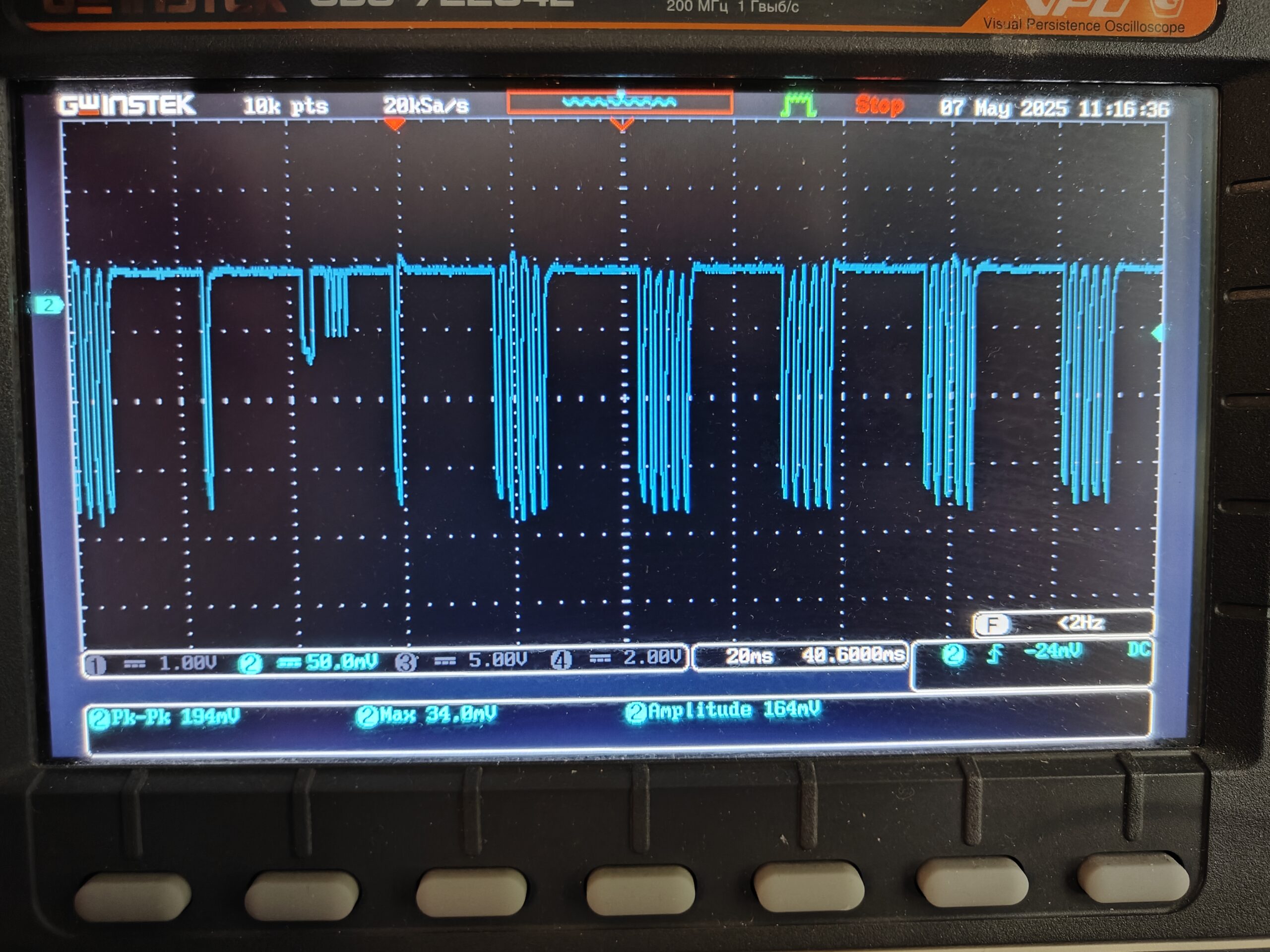

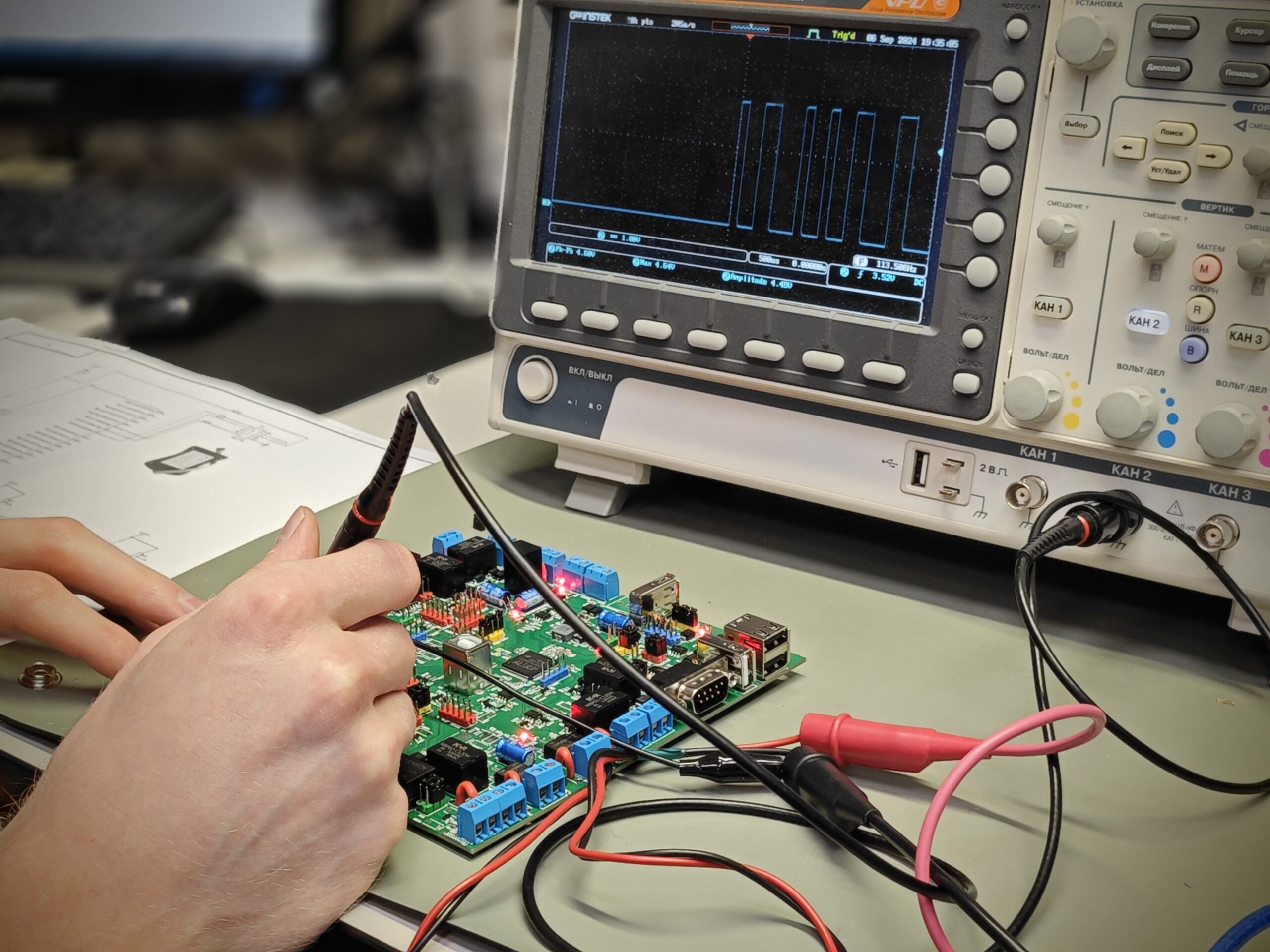

Если речь идет об электронике, работа не сводится к тому, чтобы перечертить плату. Нужно установить состав компонентов, понять назначение цепей, проверить связи между функциональными блоками, сопоставить маркировки, оценить питание, интерфейсы, тепловые режимы. При наличии встроенного ПО анализ дополняется исследованием прошивки, протоколов обмена и алгоритмов взаимодействия узлов.

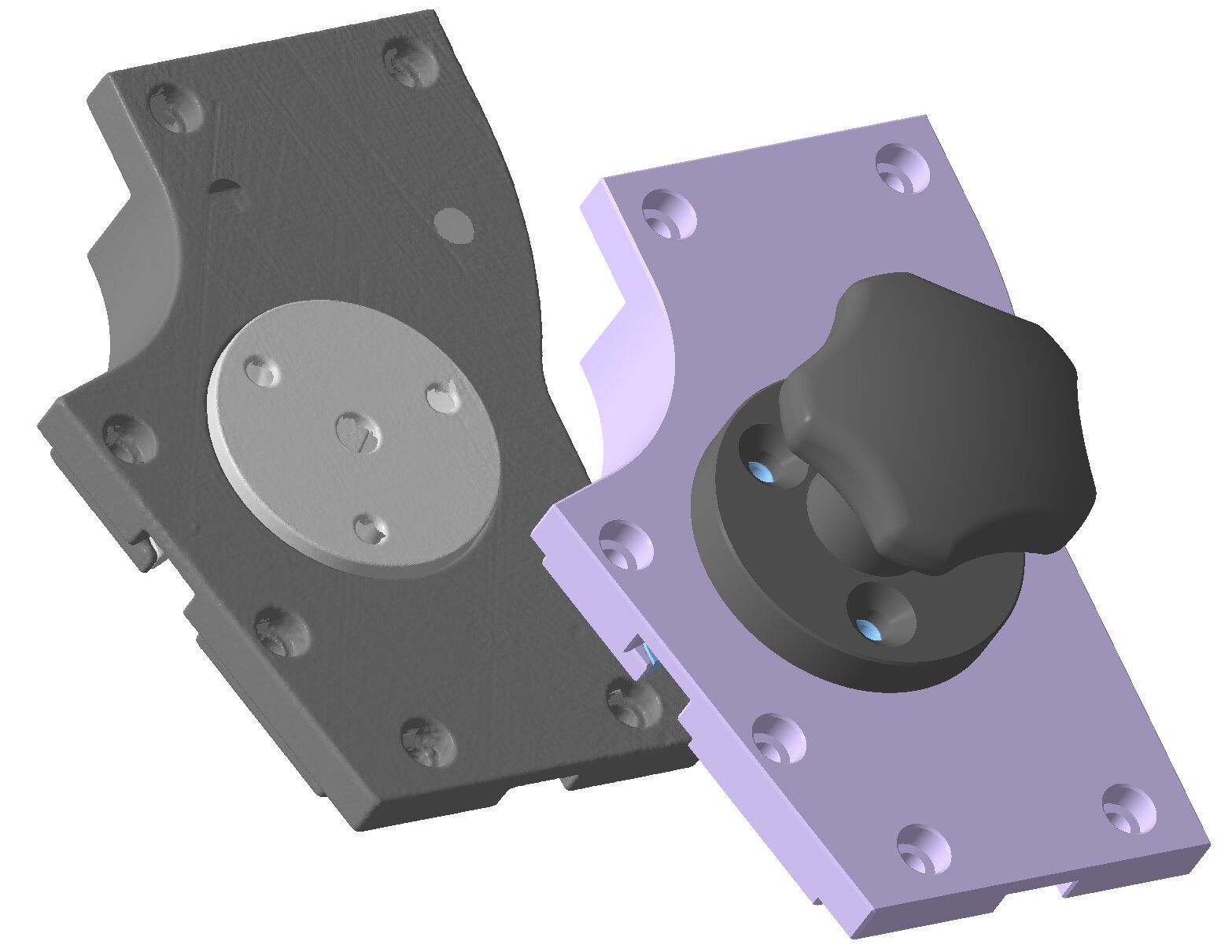

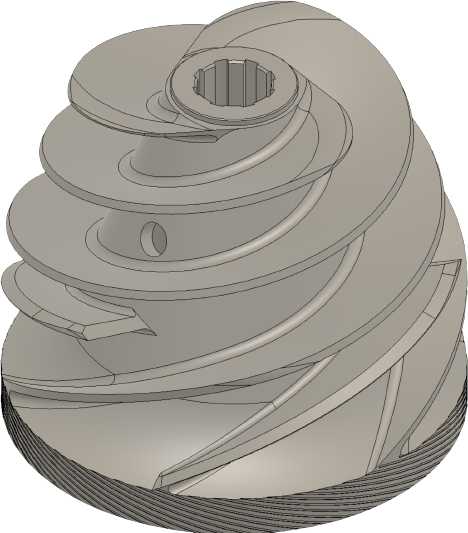

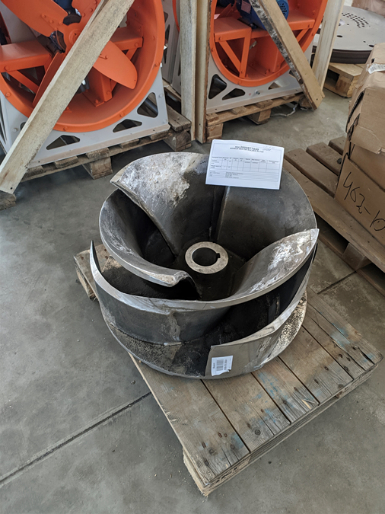

Для механических изделий принцип тот же. Мы снимаем геометрию, определяем базовые размеры, конструктивные зависимости, допуски, типы соединений и факторы, которые влияют на изготовление. Только после этого обратное проектирование превращается в основу для выпуска новой документации.
Обратное проектирование заказывают тогда, когда нужно восстановить контроль над изделием. Раздел закрывает частый вопрос клиента: в каких ситуациях услуга реально экономит время и снижает риск ошибок.
На практике реверс-инжиниринг помогает не только восстановить документацию. Он выявляет скрытые ограничения изделия. Заказчик заранее видит, какие компоненты труднодоступны, какие решения устарели, где заложены нестандартные посадочные места, какие узлы требуют переработки под текущую элементную базу или под доступные производственные процессы.
Есть и другой пласт задач. Это проверка реального состава изделия перед закупкой, аудит конструкции перед переносом на другую площадку, подготовка данных для сервисного обслуживания, создание цифровой модели для дальнейших расчетов. И тут важна точность: ошибка в одном критичном размере или в одной цепи питания тянет за собой каскад переделок.
Качественный реверс-инжиниринг строится по этапам. Такой подход нужен не ради формальности, а ради управляемого результата: каждый шаг дает проверяемые данные и снижает риск неверных выводов.
Сначала мы фиксируем задачу заказчика. Одному клиенту нужна только конструкторская документация. Другому - полный пакет для повторного выпуска изделия. Третьему важна модернизация с заменой дефицитных компонентов. От цели зависит глубина анализа и состав выходных материалов.
На первом этапе проводим приемку объекта и определяем полноту исходных данных. Осматриваем образцы, фотографируем узлы, фиксируем маркировки, оцениваем состояние изделия, следы ремонта и изменения конструкции. Уже здесь нередко обнаруживаются расхождения между ожиданиями и фактом. Это нормальная часть работы.
Далее формируем программу исследования. Для электроники в нее входят разборка, анализ печатной платы, идентификация компонентов, трассировка соединений, исследование питания и интерфейсов. Для механики - измерения, 3D-сканирование при необходимости, анализ сборки, проверка сопряжений, определение материалов и оценка технологии изготовления.
После этого команда определяет контрольные точки. Иначе говоря, какие характеристики должны быть подтверждены до выпуска документации. Это размеры, электрические параметры, логика работы, совместимость деталей, повторяемость конструктивных решений.

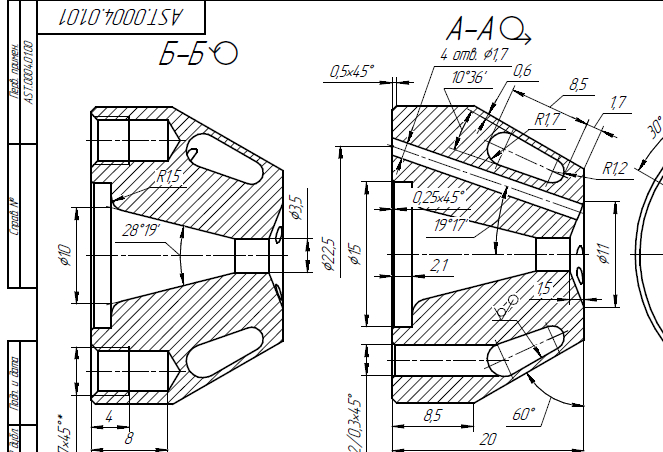

Когда массив данных собран, начинается этап инженерной интерпретации. Специалисты переводят результаты измерений и исследований в схемы, модели, спецификации, чертежи, перечни элементов и пояснения по технологии. Здесь важна не скорость набора файлов, а связность данных между собой.

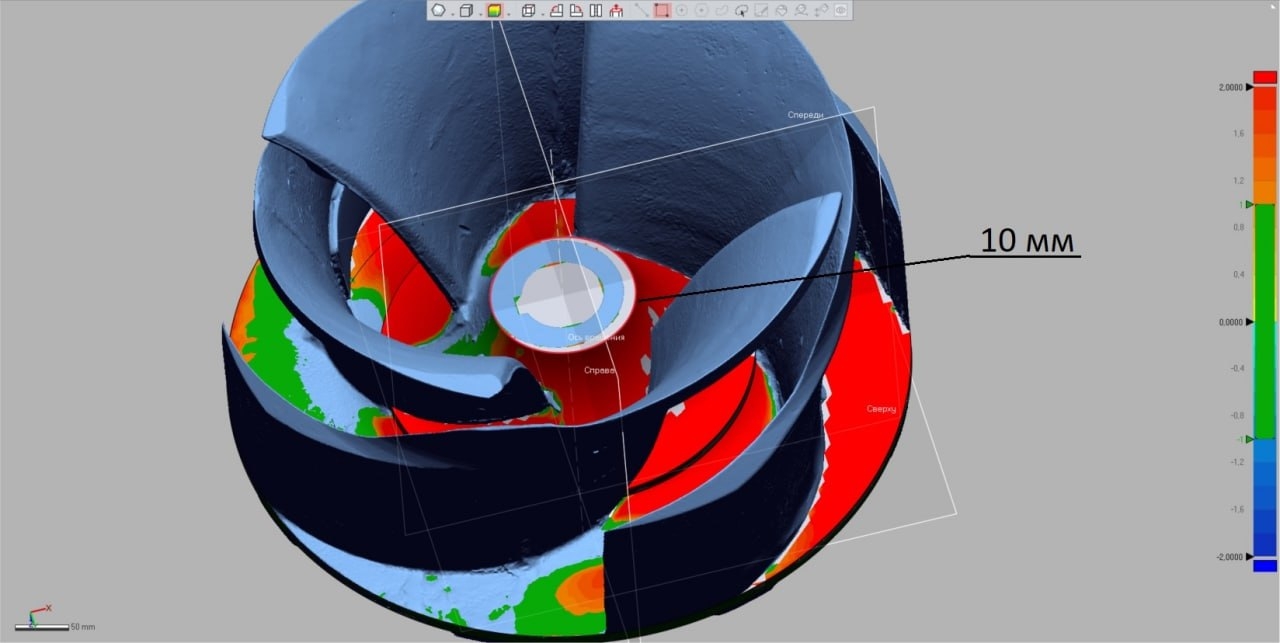

Затем выполняется верификация. Мы сверяем восстановленную документацию с образцом, проверяем ключевые размеры и связи, тестируем критичные участки, при необходимости изготавливаем опытные элементы или контрольные макеты. Если проект связан с электроникой, проверка затрагивает цепи питания, сигнальные линии, распиновку разъемов и состав элементной базы.
На финальном этапе заказчик получает комплект данных в согласованном формате. Это не набор разрозненных материалов, а структура, по которой можно продолжать работу внутри производства, КБ, сервисной службы или отдела закупок.
Результат реверс-инжиниринга должен быть пригоден для реальных действий. Клиенту нужен не архив ради архива, а инструмент для выпуска, ремонта, локализации или модернизации изделия.
Состав результата зависит от задачи, но логика одна: каждая единица данных должна быть применима в следующем инженерном шаге. Поэтому мы не ограничиваемся формальным описанием объекта и заранее согласуем, что именно требуется бизнесу и производству.
В итоговый комплект входят:
При работе с электронными устройствами заказчик нередко получает восстановленную схему, перечень элементов, данные по печатной плате, анализ доступности компонентов и предложения по замене дефицитных позиций. При работе с механикой - комплект размеров, модель узла, параметры посадок, сведения по покрытиям и материалам, логику сборки.
Отдельная ценность услуги состоит в том, что по итогам проекта становится видна граница между тем, что стоит сохранить, и тем, что лучше переработать. Не каждая исходная конструкция заслуживает буквального повторения. Порой разумнее оставить функциональную идею и обновить часть решений под текущие требования производства.
Исполнитель по реверс-инжинирингу отвечает не только за измерение объекта, но и за корректность выводов. Этот раздел важен для выбора подрядчика: ошибки здесь редко выглядят громко, зато дорого обходятся на стадии запуска.
Надежный результат требует совместной работы конструкторов, схемотехников, технологов, специалистов по производству и испытаниям. Когда проект ведет одна узкая функция, часть рисков остается вне поля зрения. Кто-то точно снимет размеры, но не заметит критичную зависимость. Кто-то восстановит схему, но не учтет доступность элементной базы. Кто-то подготовит модель, но не заложит удобство сборки. В реверс-инжиниринге такие разрывы критичны.
Мы строим работу так, чтобы решение проходило через инженерную проверку на каждом ключевом этапе. Заказчик получает не догадку по образцу, а обоснованный результат. Кроме того, заранее фиксируются требования по конфиденциальности, правовому статусу исходных данных и составу передаваемой документации. Для промышленных и электронных проектов это принципиально.
Есть и практический критерий выбора. Подрядчик должен уметь не только восстановить изделие, но и довести данные до состояния, пригодного для производства. Иначе проект зависнет между анализом и внедрением. Мы закрываем эту связку полностью: от исследования объекта до подготовки материалов для изготовления, сборки и последующих доработок.
Заказ на реверс-инжиниринг должен стартовать с четкой постановки задачи. Тогда уже на первом обсуждении становится ясно, какой объем данных нужен, какие образцы стоит передать и в каком формате заказчик хочет получить результат.
В нашей компании процесс начинается просто. Вы направляете заявку с кратким описанием изделия, задачей проекта и доступными исходными данными. Это могут быть фотографии, архивная документация, маркировки, перечень проблем в эксплуатации, требования к повторному выпуску или модернизации. После первичного анализа мы формируем состав работ, определяем этапы, фиксируем результат по каждому этапу и согласуем порядок взаимодействия.
Если вам нужен реверс-инжиниринг электронного устройства, печатной платы, механического узла или сложной сборки, направьте запрос в НПП Асти. Мы подключим профильных специалистов, восстановим техническую основу изделия и подготовим комплект данных, с которым можно работать дальше - в производстве, сервисе и развитии продукта.
