Разработка схемотехники в Екатеринбурге

Разработка схемотехники - это инженерный этап, на котором идея электронного устройства превращается в рабочую электрическую структуру. От качества этой работы зависят стабильность изделия, корректность печатной платы, удобство испытаний, стоимость производства и дальнейшее изготовление печатных плат.

Наша компания выполняет разработку электрических схем, подбор компонентной базы, расчет режимов, подготовку проекта к трассировке и выпуск документации для производства. Такой подход помогает заказчику получить не отдельную картинку со связями, а проверенную техническую основу для создания устройства.

Что входит в разработку схемотехники?

Разработка схемотехники включает анализ задачи, построение логики устройства, выбор компонентов, расчет цепей и подготовку принципиальных электрических схем. Этот этап задает требования к плате, корпусу, питанию, интерфейсам и будущей сборке.

Анализ требований и функций

Работа начинается с изучения назначения изделия. Инженер должен понять, какую функцию выполняет электронное устройство, какие сигналы принимает, какие нагрузки управляет, от какого источника питается и в каких условиях эксплуатируется.

На этом этапе мы уточняем входные и выходные параметры, режимы работы, допустимые токи, уровни напряжений, требования к точности, габаритам, защите, интерфейсам и способу монтажа. Если устройство связано с датчиками, приводами, внешними разъемами или промышленной средой, эти факторы сразу отражаются в схемных решениях.

Без такого анализа схема часто получается формальной. Соединения присутствуют, компоненты выбраны, но изделие не отвечает задаче заказчика. Плата запускается в лаборатории, а при реальной нагрузке возникают сбои. Или разъемы расположены удобно для схемы, но неудобно для корпуса. Поэтому грамотная разработка начинается с требований, а не с выбора первой подходящей микросхемы.

На входе фиксируются ключевые параметры проекта:

• назначение устройства;
• рабочие напряжения;
• токи нагрузок;
• типы сигналов;
• интерфейсы связи;
• условия эксплуатации;
• ограничения платы;
• требования к серии.

После анализа формируется функциональная архитектура. Она показывает, из каких узлов состоит устройство, как они связаны между собой и какие требования переходят в разработку печатных плат. Заказчик получает понятное представление о будущем изделии до начала дорогостоящих производственных этапов.

Выбор компонентов и узлов

Компонентная база определяет надежность, цену, доступность, ремонтопригодность и срок жизни изделия. При выборе элементов мы оцениваем электрические характеристики, корпус, температурный диапазон, наличие документации, поставляемость и совместимость с технологией монтажа.

Схемотехника не допускает выбора деталей только по одному параметру. Микроконтроллер должен иметь нужные интерфейсы, запас по выводам, подходящее питание, доступный корпус и устойчивый режим запуска. Драйвер нагрузки должен выдерживать ток, тепловыделение и аварийные ситуации. Аналоговый тракт требует малошумящих компонентов, корректного опорного напряжения и правильной фильтрации.

Мы учитываем не только номинальные режимы, но и пусковые токи, переходные процессы, перегрузки, переполюсовку, электростатические разряды, просадки питания и влияние внешних помех. Такой подход снижает риск того, что готовая печатная плата потребует переработки после первых испытаний.

В состав схемотехнической разработки обычно входят следующие узлы:

• цепи питания;
• микроконтроллерный блок;
• интерфейсные линии;
• аналоговые каскады;
• силовые ключи;
• защитные цепи;
• разъемы подключения;
• индикация и отладка.

Каждый узел получает понятную функцию и проверяется в связке с остальными частями схемы. Это важно, потому что ошибка в одном блоке часто влияет на все устройство: нестабильное питание нарушает работу логики, неверная земля создает помехи, а неподходящий разъем усложняет сборку.

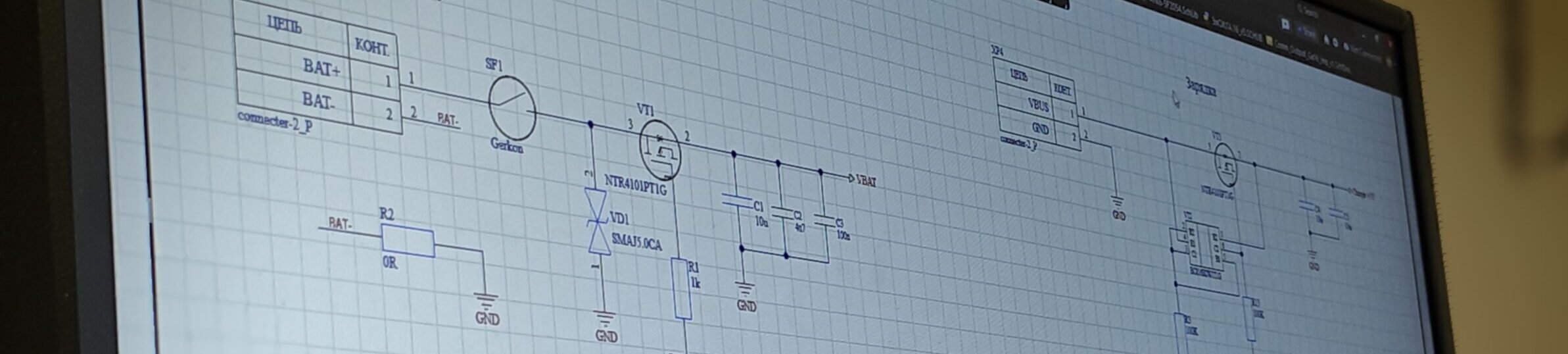

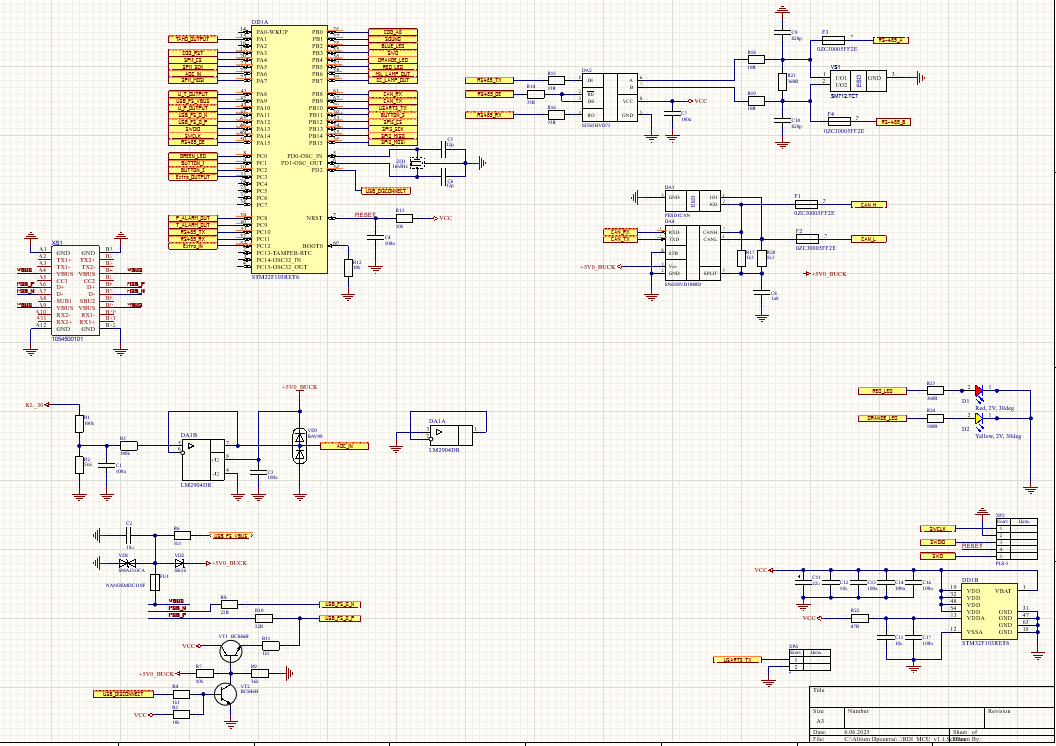

Как создаются электрические схемы?

Электрические схемы создаются поэтапно: от функциональных блоков к полной принципиальной схеме. Такой порядок помогает контролировать логику соединений, расчетные режимы и готовность проекта к печатной плате.

Проверка логики соединений

После формирования архитектуры устройство разделяется на блоки. Отдельно прорабатываются питание, управление, датчики, интерфейсы, исполнительные цепи, защита, индикация, программирование и сервисные точки. Затем блоки объединяются в единую электросхему.

Мы проверяем назначение выводов, соответствие уровней сигналов, токовые нагрузки, подтяжки, фильтры, защиту входов, номиналы резисторов и конденсаторов. Особое внимание получает питание. Неправильная емкость фильтра, слабый стабилизатор, ошибочная земля или отсутствие запаса по току приводят к нестабильной работе даже при корректной логике схемы.

Принципиальная электрическая схема должна быть читаемой. Ей пользуются не только разработчики, но и инженеры по трассировке, специалисты по монтажу, испытатели и сотрудники, которые будут сопровождать изделие после выпуска. В хорошей схеме видно, откуда приходит сигнал, куда он уходит, чем защищен узел, как питается компонент и где доступны контрольные точки.

При создании электросхем учитываются:

• направление токов;
• уровни сигналов;
• питание микросхем;
• защита входов;
• фильтрация помех;
• согласование интерфейсов;
• тепловые режимы;
• сервисный доступ.

Внутренняя проверка схемы занимает значимую часть работы. Иногда она требует больше внимания, чем первичная отрисовка. Это нормальная инженерная практика: дешевле найти ошибку в схеме, чем переделывать изготовленную плату.

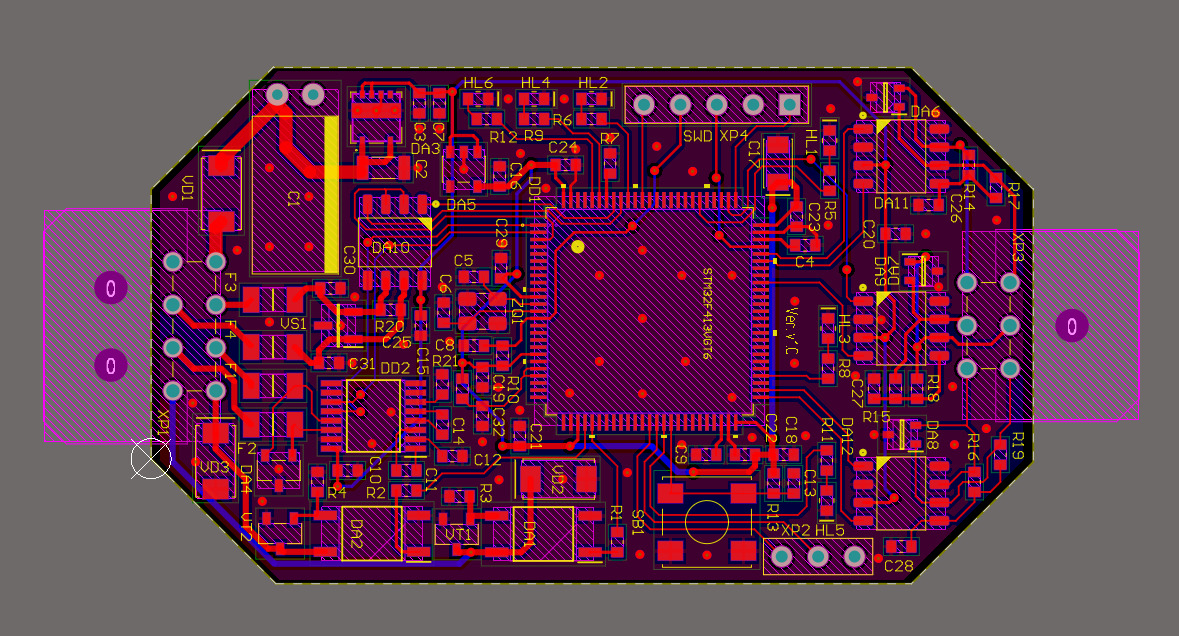

Подготовка к трассировке платы

Схема должна быть готова к передаче в проектирование печатных плат. Для этого назначаются посадочные места компонентов, проверяются библиотеки, задаются цепи, уточняются классы сигналов и формируется структура проекта.

Каждый компонент в принципиальной схеме связан с физическим корпусом на плате. Ошибка в посадочном месте переносится в топологию, затем в производство и монтаж. Поэтому мы проверяем не только электрические параметры, но и размеры корпуса, шаг выводов, ориентацию, тепловые площадки, доступность пайки и требования производителя.

Схемотехника влияет на будущую плату сильнее, чем кажется на старте. Если силовые цепи не выделены, трассировщик получает конфликт между токовыми дорожками и сигнальными линиями. Если аналоговая часть не отделена от шумных узлов, измерения становятся нестабильными. Если не заложен нужный слой земли, снижается помехоустойчивость. Такие решения нужно принимать до трассировки.

Мы заранее оцениваем, какой слой платы нужен для конкретной задачи. Для простой схемы подходит двухслойная плата. Для плотных устройств, цифровых интерфейсов, силовых цепей или чувствительной аналоговой части требуется больше слоев. От этого зависят цена изготовления, качество сигналов и удобство разводки.

На выходе этапа заказчик получает подготовленную инженерную базу. Это не набор разрозненных символов, а проверенная схема, связанная с будущей печатной платой, спецификацией компонентов и производственной документацией.

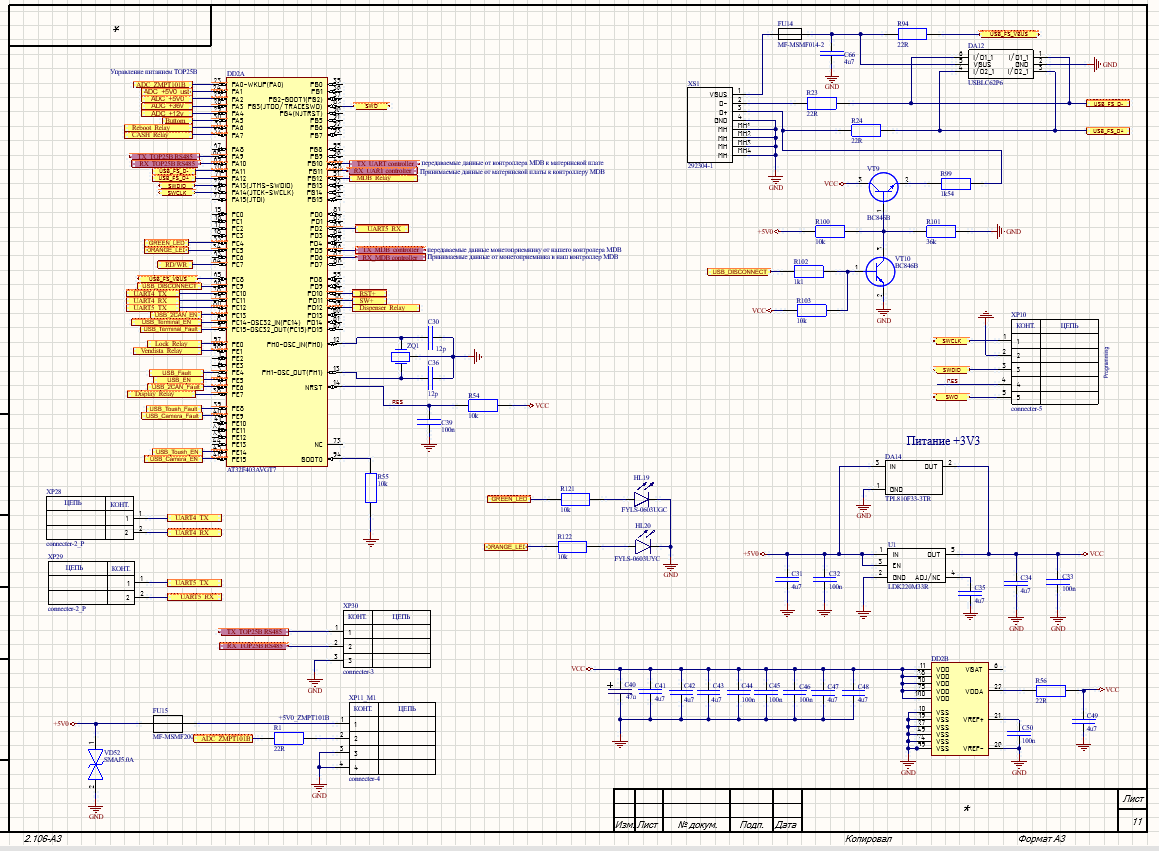

Зачем нужна принципиальная схема?

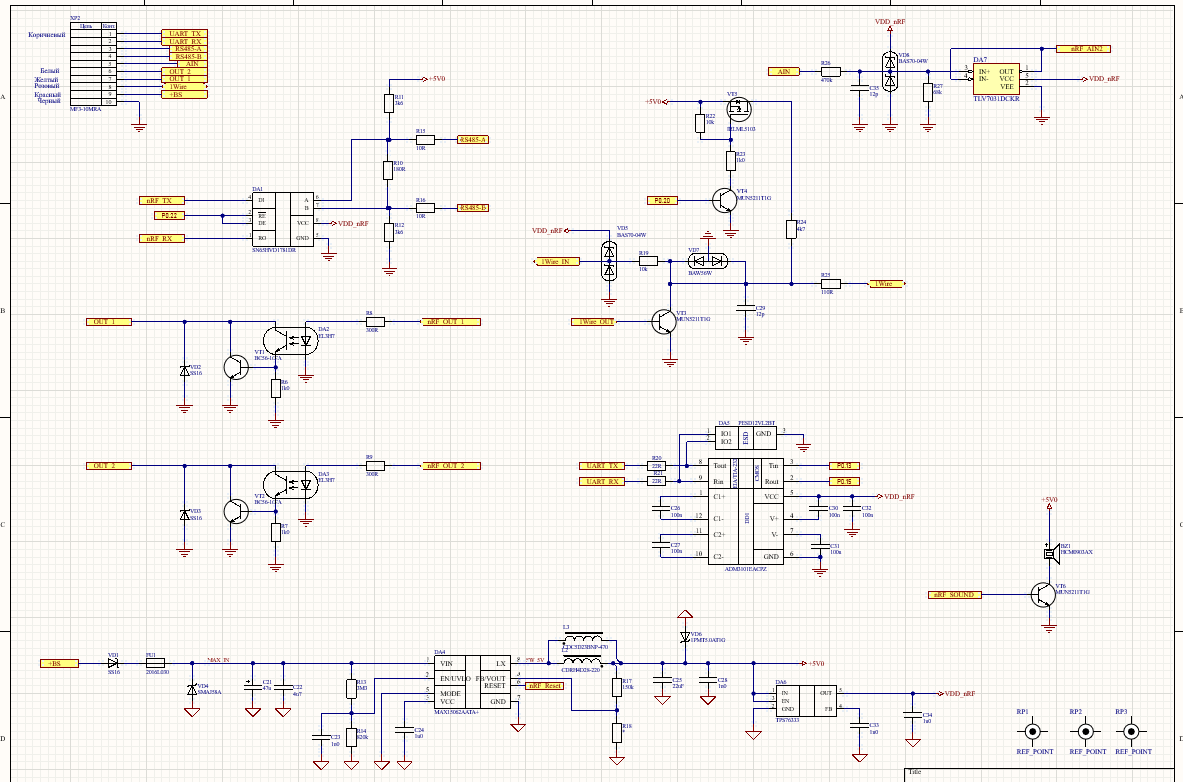

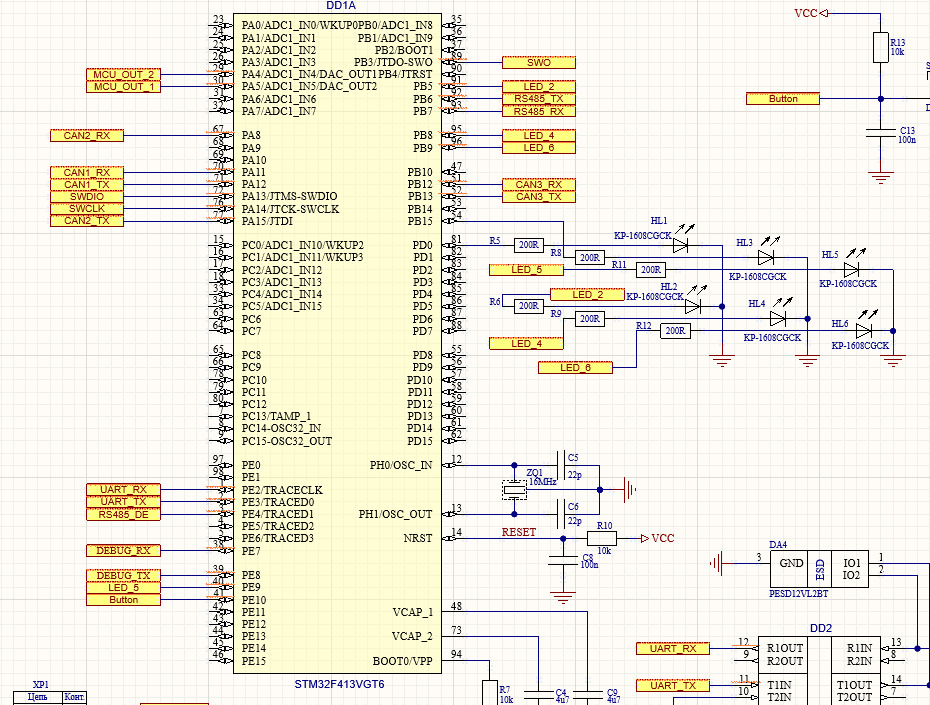

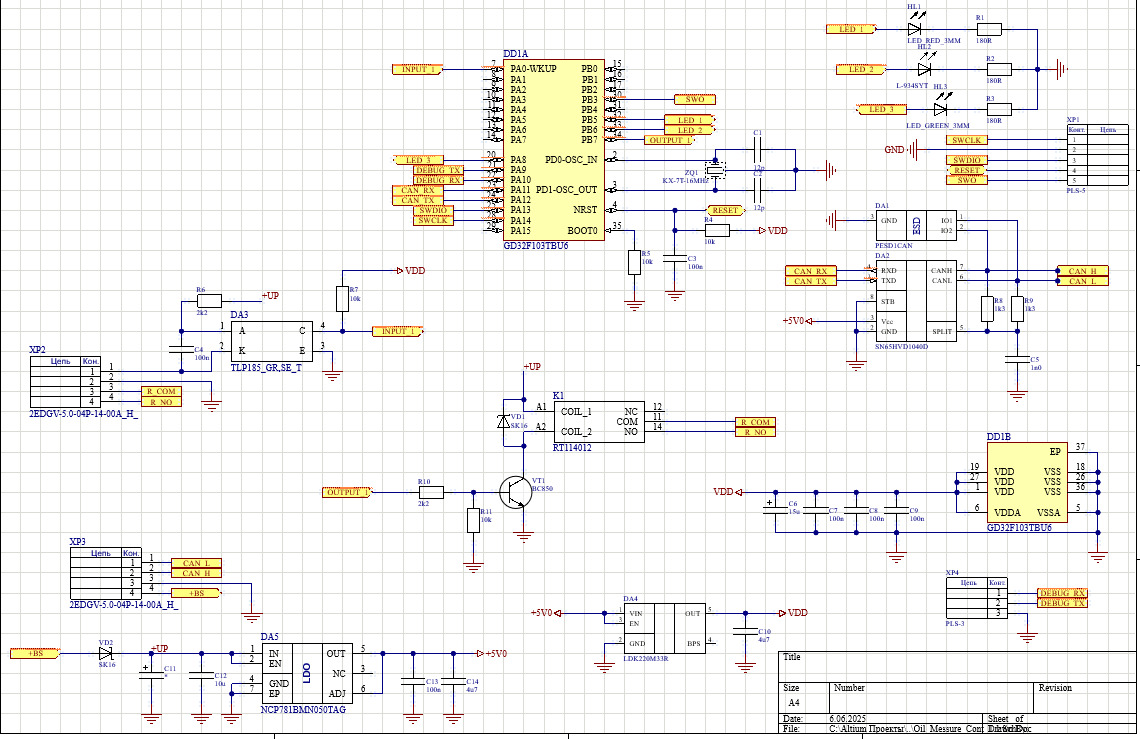

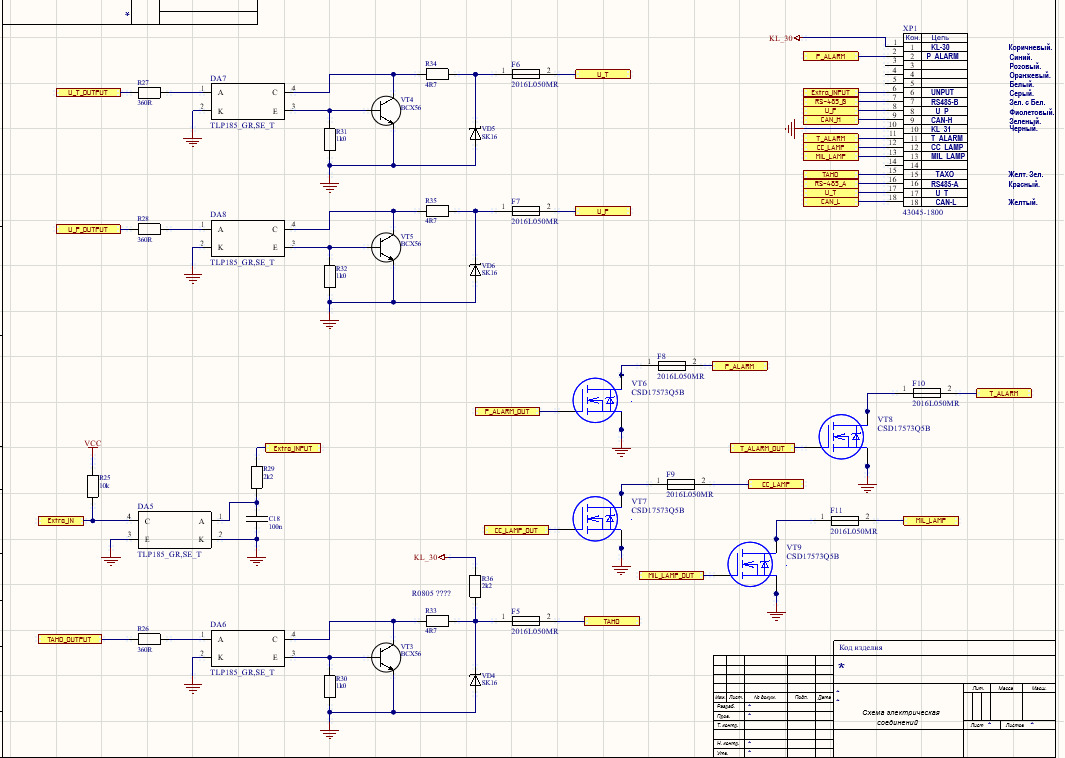

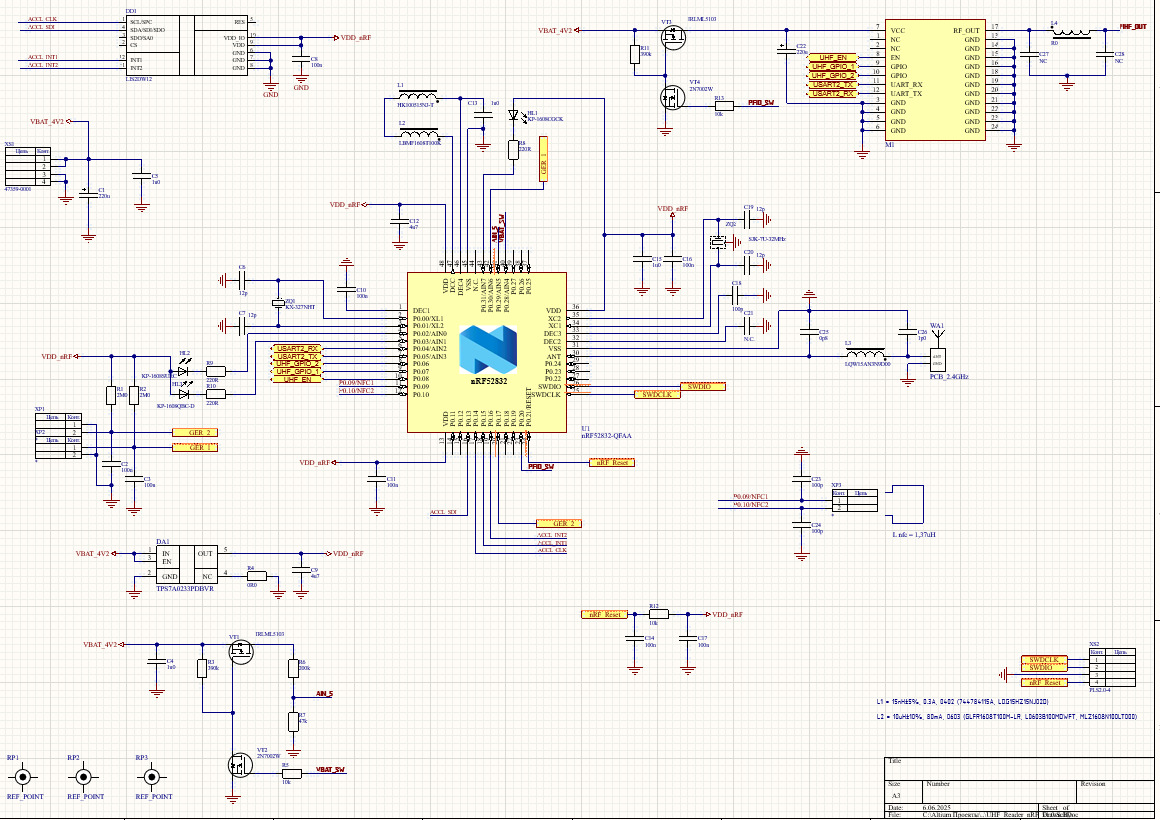

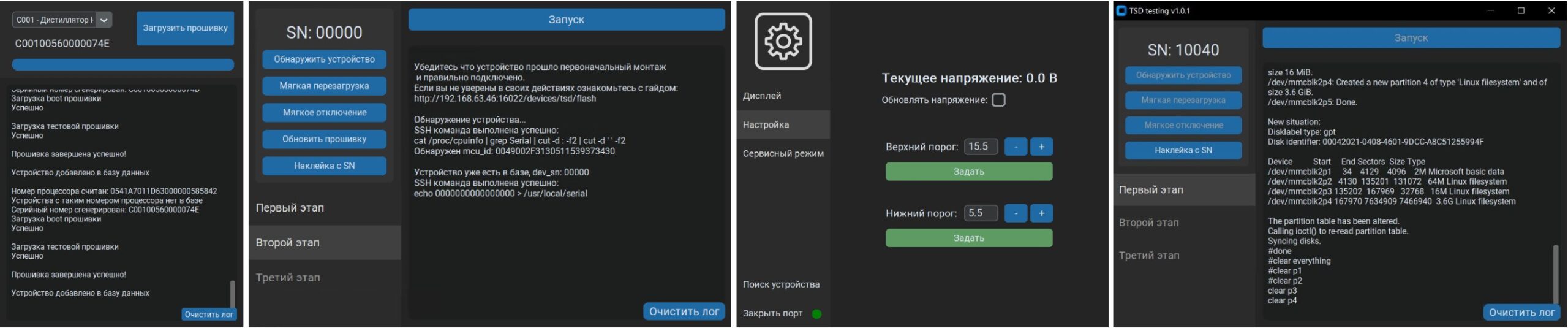

Принципиальная схема описывает работу устройства на уровне электрических связей. Она нужна для расчета, проектирования печатных плат, сборки, диагностики, испытаний и последующего сопровождения изделия.

Без принципиальной электрической схемы невозможно корректно выполнить создание платы. Трассировщик не видит логику узлов, производитель не получает ясных данных по соединениям, а инженер по испытаниям не понимает, какие режимы считать штатными. В результате изделие становится трудным для проверки и доработки.

Грамотно оформленная схема фиксирует компоненты, номиналы, обозначения цепей, типы сигналов, питание, землю, защиту, разъемы и связи между блоками. Она превращает идею устройства в документ, по которому можно работать дальше. Это особенно важно для проектов, где планируется серия, модернизация или передача документации на производство.

Принципиальных электрических схем бывает несколько по назначению, но в разработке электронных устройств ключевую роль играет схема, отражающая реальные соединения компонентов. Она не заменяет плату, но задает ее электрическую основу. Плата уже реализует эту основу в меди, слоях, отверстиях, полигонах и корпусах компонентов.

Корректная схема помогает решить прикладные задачи:

• проверить функции изделия;
• рассчитать режимы узлов;
• подготовить трассировку;
• найти ошибки заранее;
• упростить диагностику;
• снизить риск брака;
• ускорить испытания;
• поддерживать версии.

Отдельное значение имеет ведение изменений. В процессе разработки часто уточняются датчики, интерфейсы, разъемы, источники питания, требования к корпусу или логика управления. Если схема и печатная плата развиваются без общей версии, появляются расхождения. В производстве это приводит к ошибкам комплектации, монтажу неверных компонентов и дополнительным проверкам.

Мы оформляем схемы так, чтобы ими удобно пользовались разные участники проекта. Узлы группируются логически, цепи называются осмысленно, питание и земля обозначаются единообразно, сервисные точки сохраняются в документации. Это не декоративная аккуратность, а способ снизить риск неверного чтения схемы.

Для заказчика такая документация дает контроль над проектом. Устройство становится воспроизводимым, понятным и пригодным для доработки. Если потребуется изменить электронное устройство через год после запуска серии, инженер сможет открыть схему, понять структуру и внести изменения без долгого восстановления логики по готовой плате.

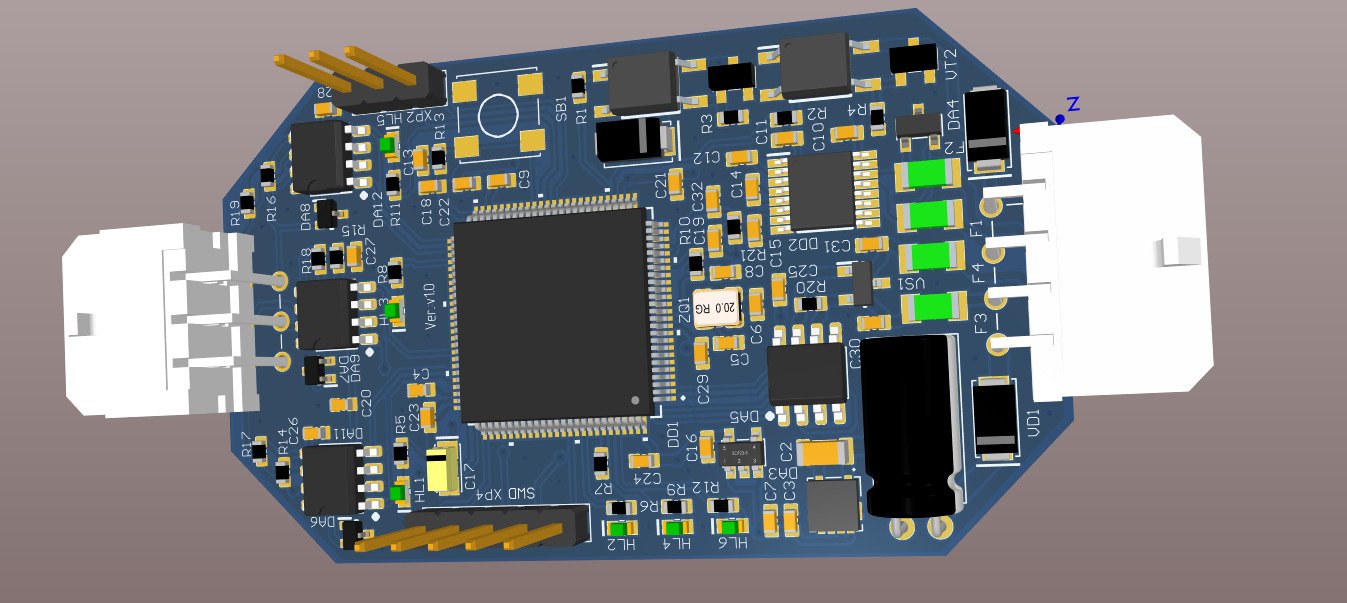

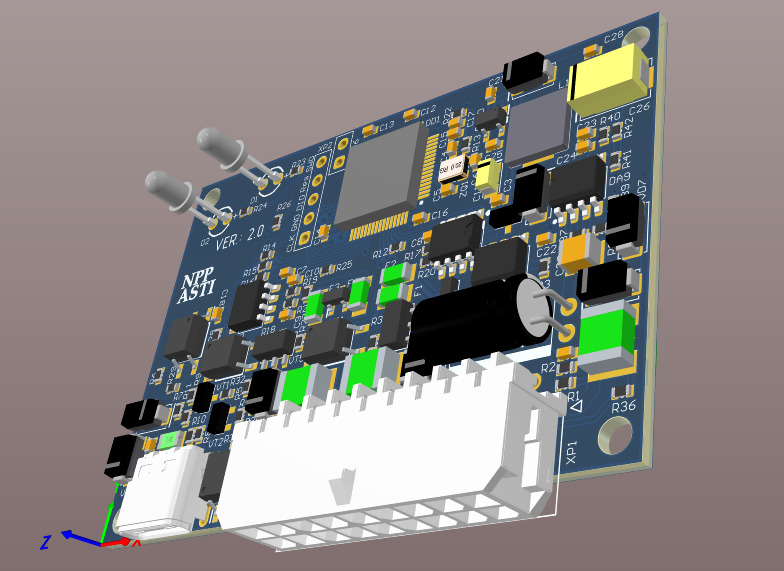

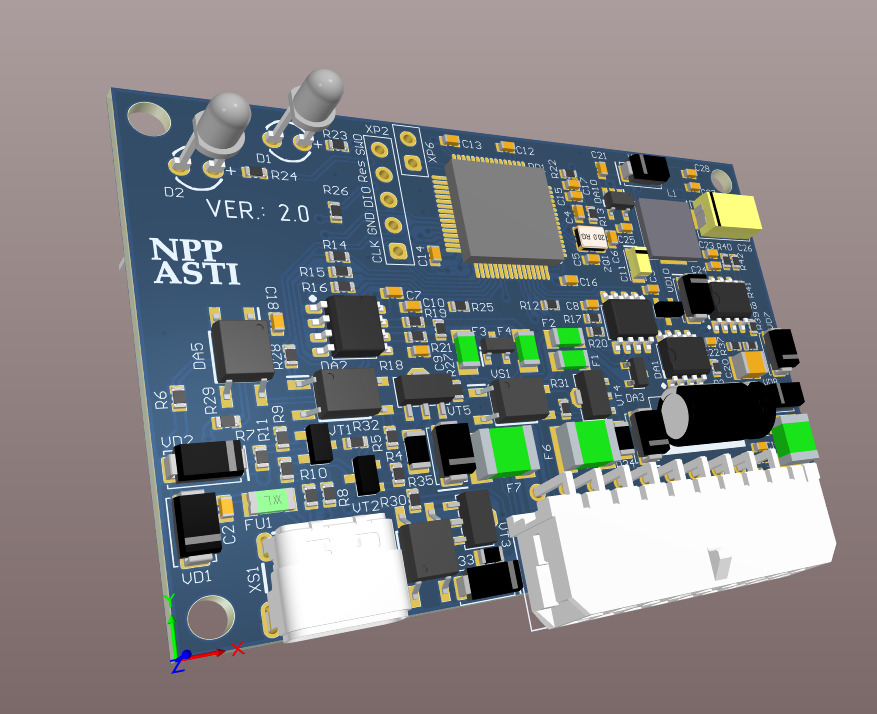

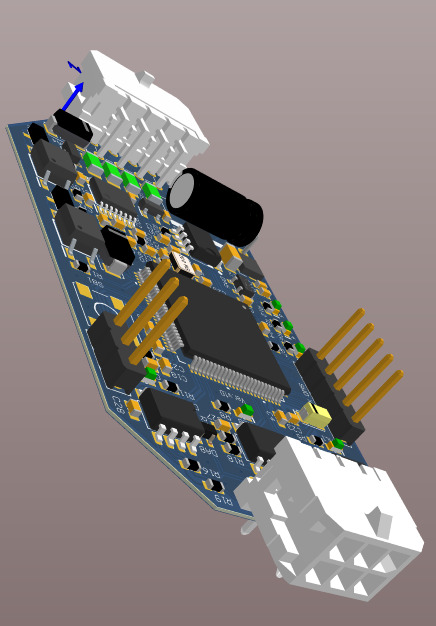

Схема и печатная плата

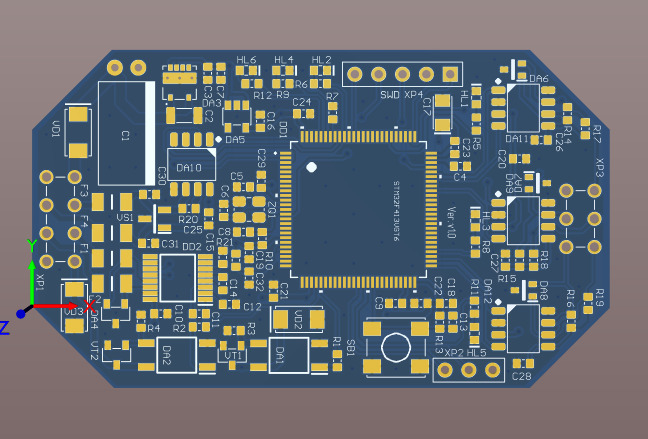

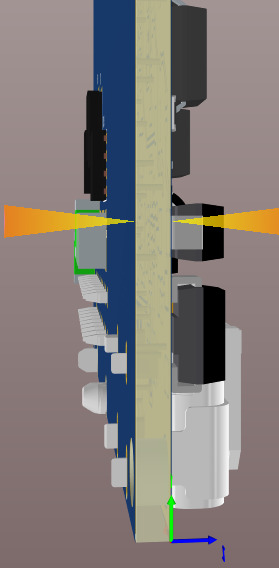

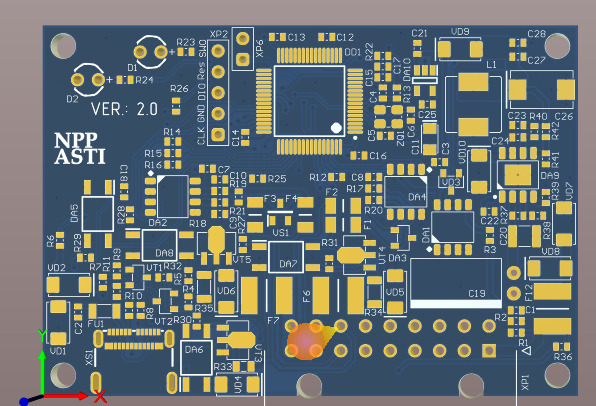

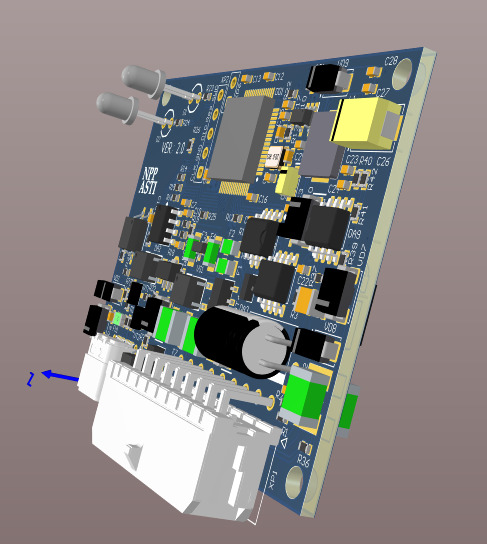

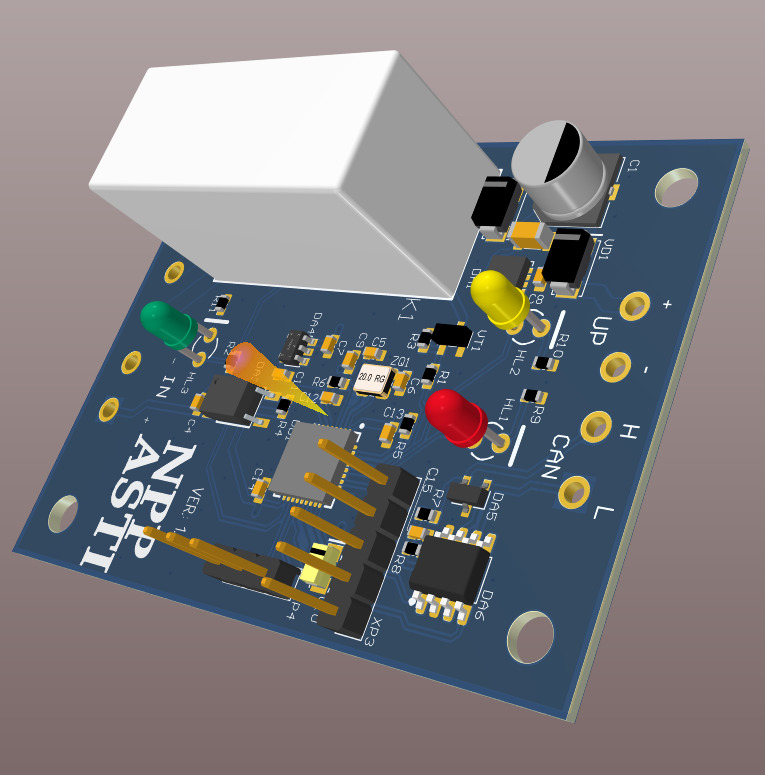

Печатная плата реализует электрическую схему в физической конструкции. Схема задает связи, а плата определяет расположение компонентов, проводники, отверстия, слой, полигоны, зазоры и технологические параметры.

Связь между схемой и платой жесткая. Нельзя качественно выполнить разработку печатных плат, если электросхема содержит неясные цепи, спорные компоненты или неподтвержденные посадочные места. Нельзя получить надежное устройство, если хорошая схема перенесена на плату без учета токов, помех, тепла и механики.

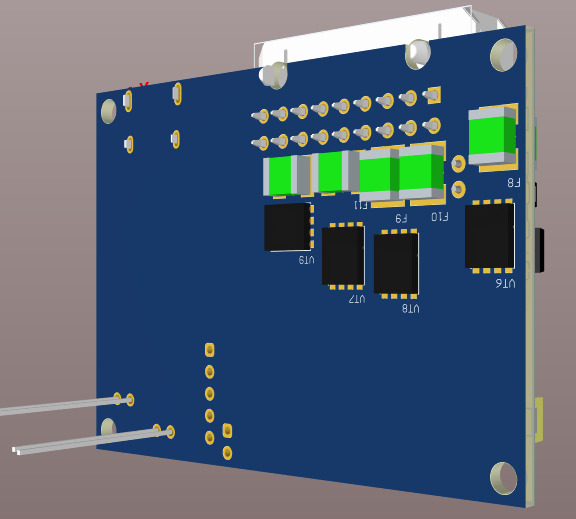

При проектировании учитываются размеры устройства, корпус, положение разъемов, способ крепления, зоны охлаждения, токи в проводниках, требования к изоляции и электромагнитной совместимости. Если электронное устройство устанавливается в готовый корпус, плата проектируется вместе с механическими ограничениями. Иначе разъем оказывается не в том месте, радиатор не помещается, а доступ к сервисным точкам закрывается.

Слой платы выбирается по сложности схемы, плотности монтажа, токам, требованиям к земле, частотам сигналов и тепловому режиму. Двухслойная печатная плата подходит для простых устройств с невысокой плотностью. Многослойная структура требуется при плотной разводке, разделении питания и земли, работе с цифровыми интерфейсами, силовыми узлами и чувствительными аналоговыми цепями.

При выборе структуры платы анализируются:

• плотность компонентов;
• токовые нагрузки;
• частоты сигналов;
• возвратные токи;
• тепловой режим;
• габариты корпуса;
• тип монтажа;
• стоимость производства.

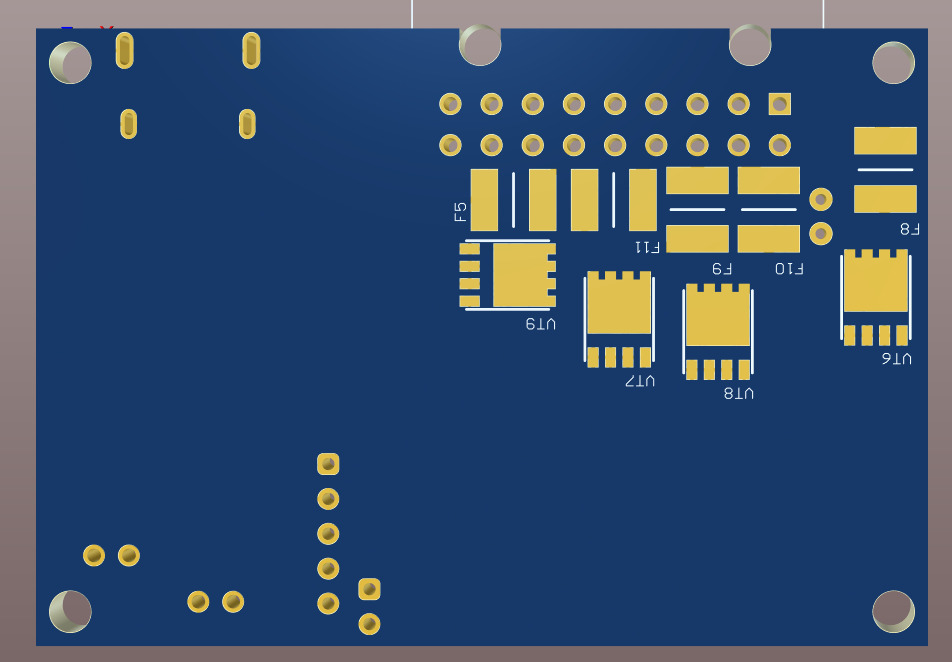

Особого внимания требуют силовые цепи. Ширина дорожек, толщина меди, тепловые площадки и путь тока должны соответствовать нагрузке. Если силовая часть разведена формально, плата перегревается, дорожки получают избыточную нагрузку, а устройство теряет стабильность.

Не менее важны аналоговые участки. Цепи датчиков, усилителей, опорных напряжений и измерительных входов чувствительны к шумам. Для них важны фильтрация, разделение токовых путей, аккуратная земля и удаление от источников помех. Небольшая ошибка в топологии меняет точность измерений и усложняет отладку.

Высокоскоростные и интерфейсные линии требуют контроля длины, соседства, опорного слоя и согласования. Такие требования должны быть отражены уже на этапе схемотехники. Тогда проектирование печатных плат проходит без попыток исправить электрические решения средствами топологии.

Как оставить заявку?

Заказать разработку схемотехники можно с техническим заданием, описанием идеи, старой платой, эскизом электросхемы или перечнем функций будущего изделия. Мы помогаем уточнить требования, разработать схему, подготовить плату и передать проект к производству. После получения исходных данных мы изучаем задачу и формируем состав работ. В него входят разработка принципиальной электрической схемы, подбор компонентов, расчет узлов, подготовка к проектированию печатных плат, выпуск производственных файлов и сопровождение изготовления опытного образца.
