Разработка и изготовление печатных плат в Тюмени

Разработка и производство печатных плат требуют единой инженерной логики: от требований к электронному устройству до контроля готового изделия. Мы выстраиваем процесс так, чтобы схема, конструкция, материалы, технология изготовления, монтаж и испытания были согласованы до запуска партии.

Клиент получает управляемый цикл создания платы, а не набор разрозненных операций. Такой подход снижает число доработок, упрощает подготовку серийного выпуска и дает понятное представление о сроках, составе работ и критериях приемки.

Что входит в разработку платы?

Разработка печатной платы начинается с анализа задачи и завершается комплектом данных для производства и монтажа. Инженер учитывает электрические параметры, конструктивные ограничения, условия эксплуатации и требования к обслуживанию устройства.

Анализ требований к устройству

На первом этапе фиксируются функции изделия, интерфейсы, питание, габариты, температурный режим и условия установки. Чем точнее исходные данные, тем устойчивее результат проектирования печатных плат и тем меньше изменений потребуется после изготовления прототипа.

Мы уточняем назначение изделия, рабочие токи и напряжения, частоты сигналов, типы разъемов, ограничения по высоте компонентов и способ крепления. Для оборудования, которое работает при вибрации, влажности, запылении или перепадах температуры, отдельно задаются требования к материалам, защитным покрытиям и механической прочности.

В техническое задание обычно входят:

• функциональная схема устройства;
• размеры и форма платы;
• перечень интерфейсов;
• параметры источников питания;
• ограничения по компонентам;
• требования к испытаниям;
• планируемый объем партии.

Если часть данных еще не определена, инженер формирует перечень решений, которые влияют на стоимость и срок. Здесь полезна короткая пауза: спорный узел лучше согласовать до трассировки, а не менять готовую топологию.

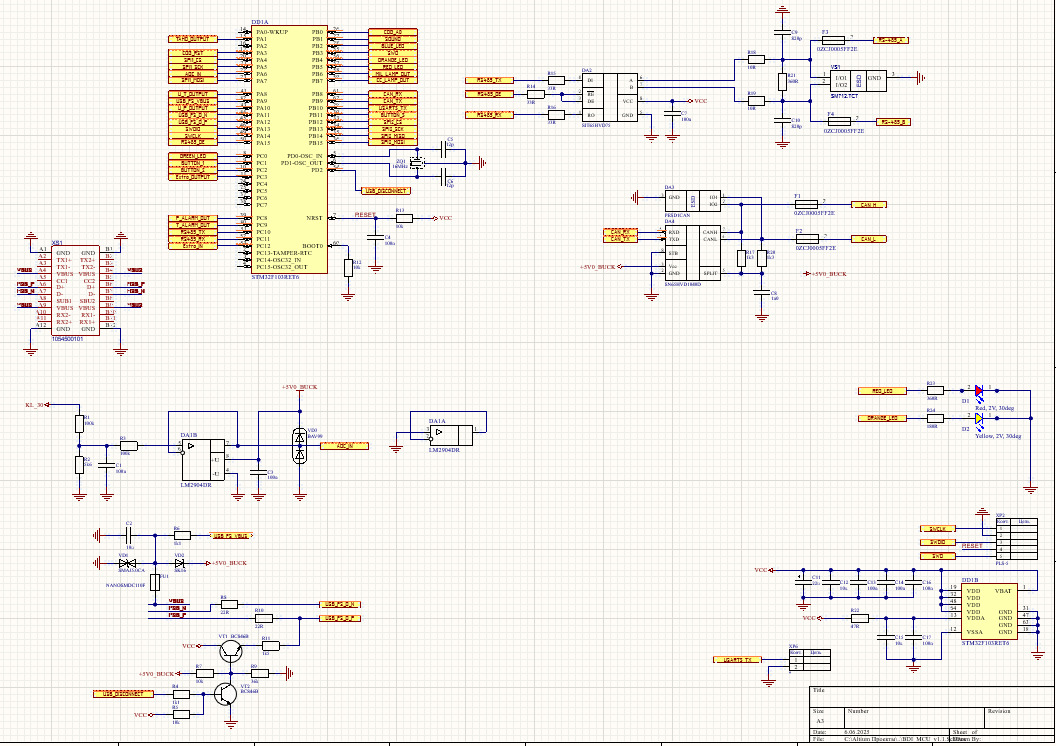

Схема и подбор компонентов

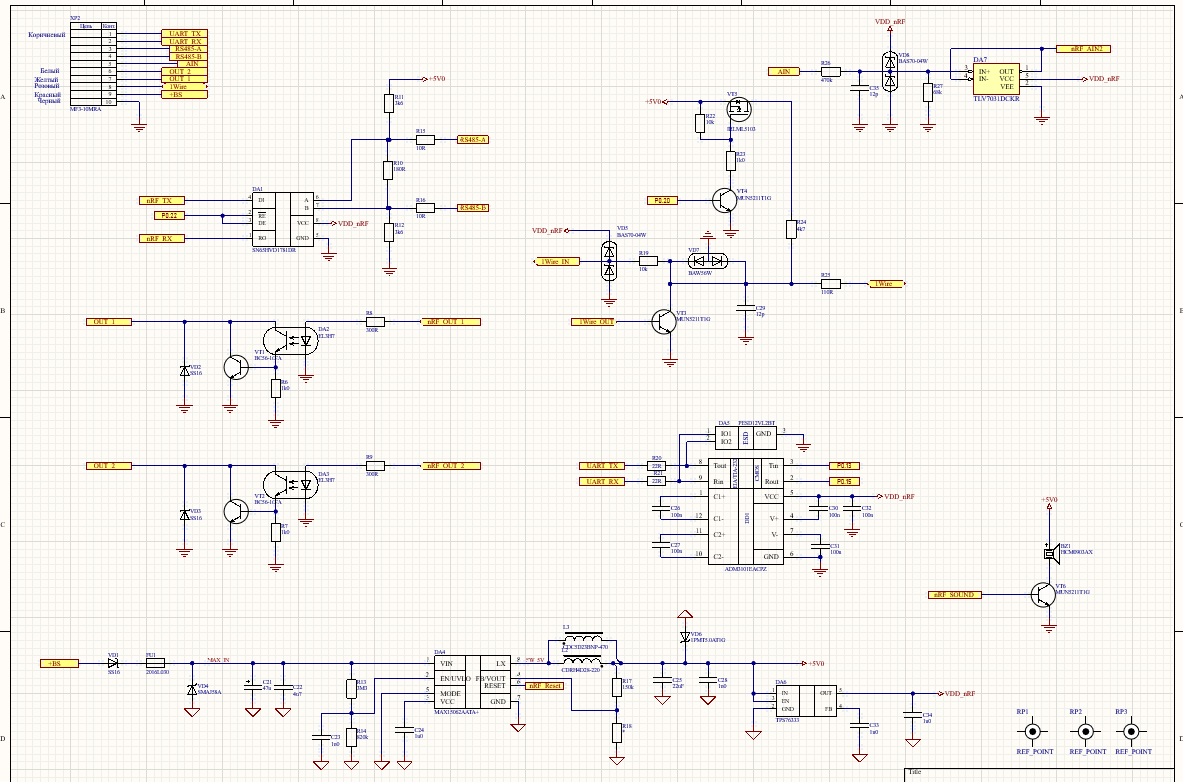

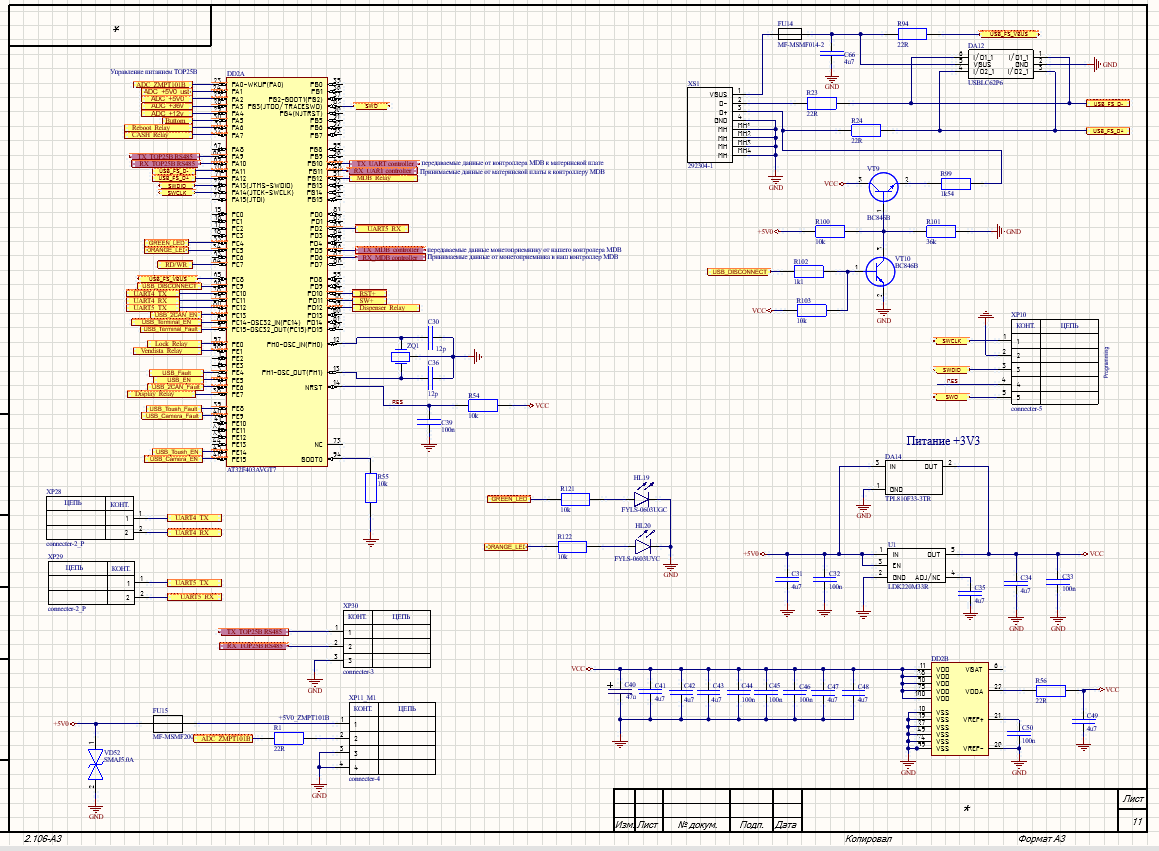

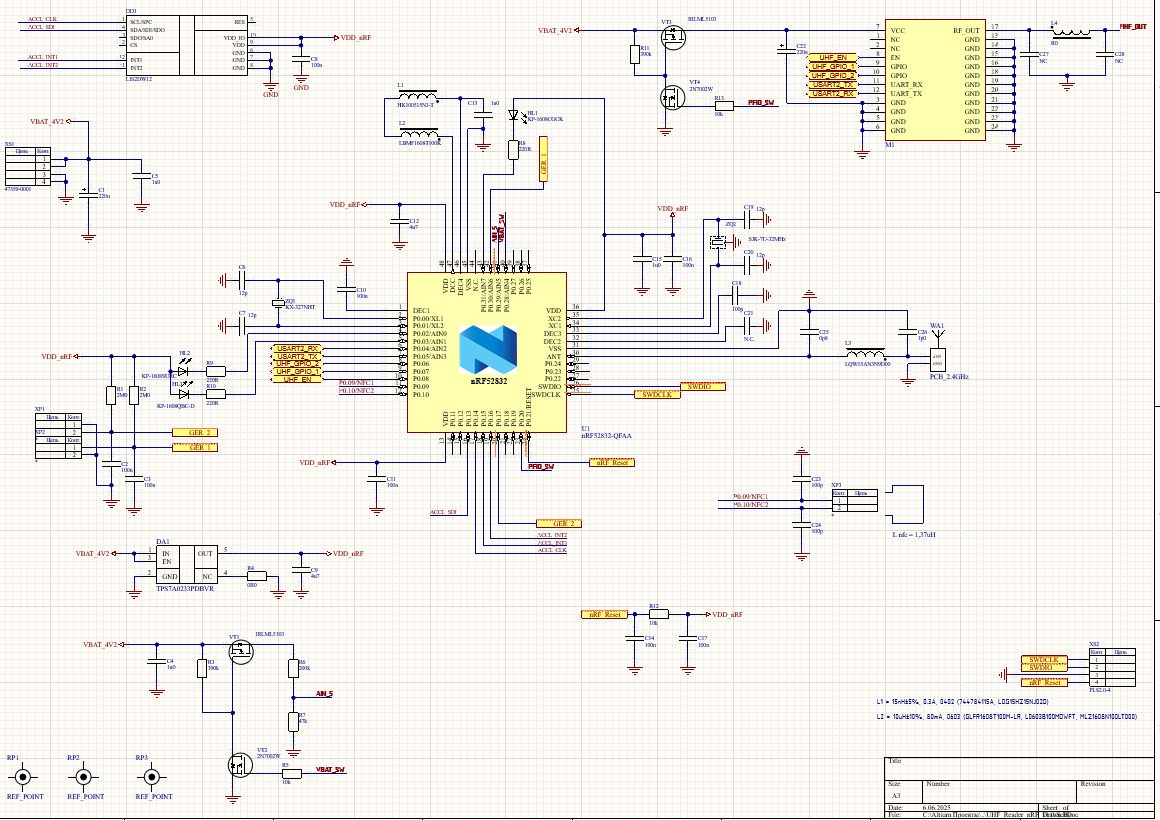

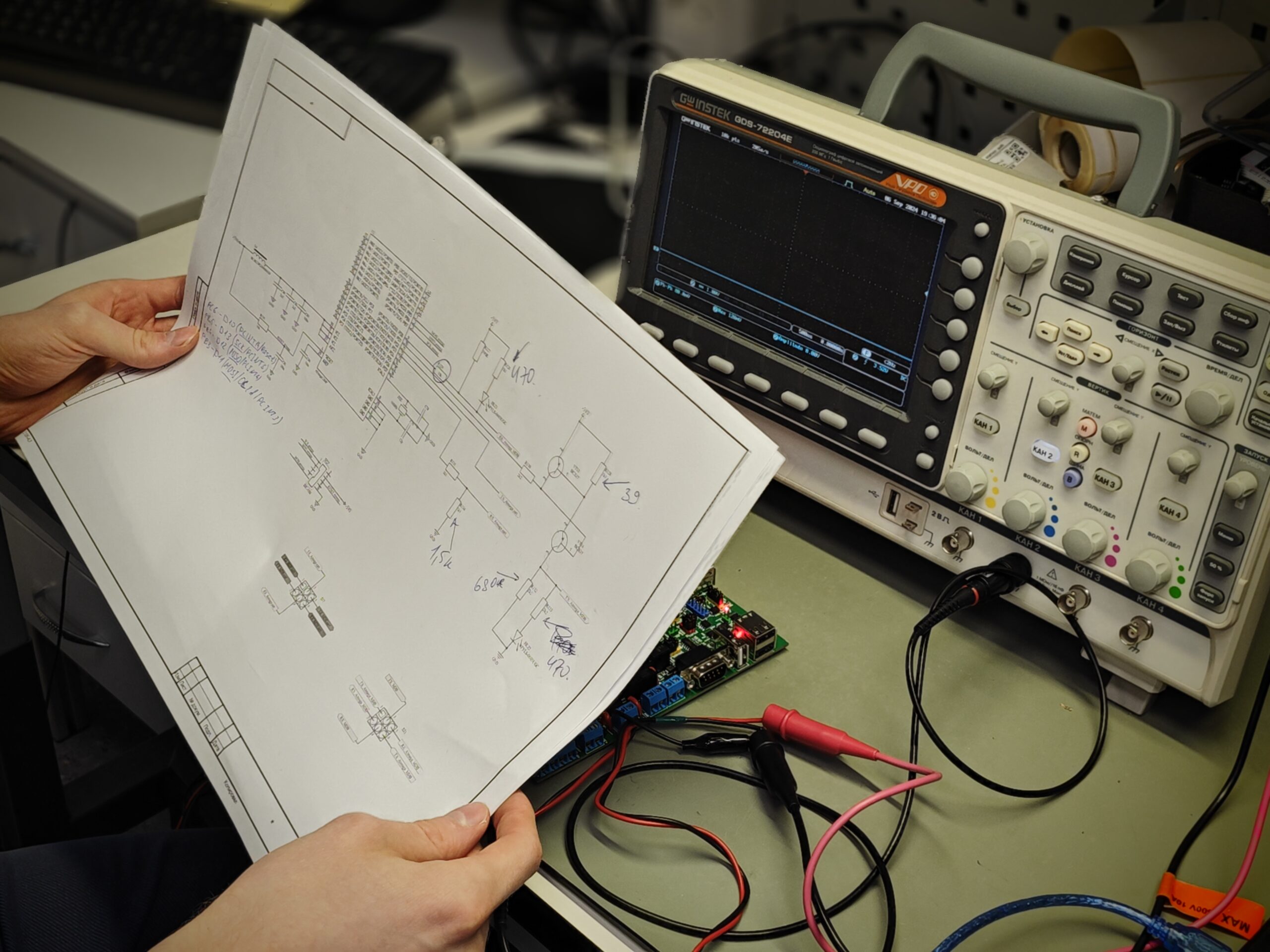

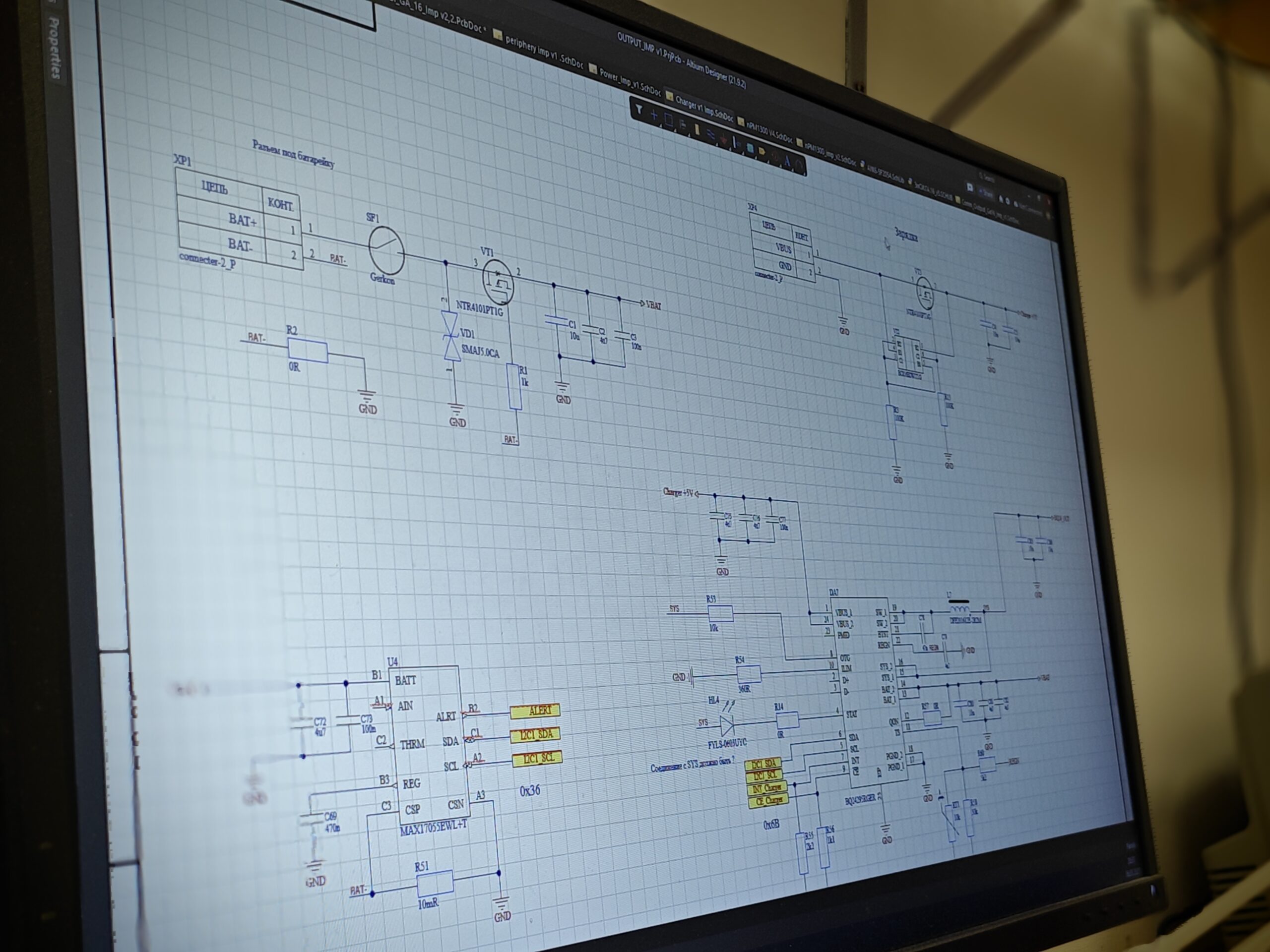

Принципиальная схема задает электрическую логику изделия и связи между компонентами. На этом этапе формируются цепи питания, защиты, обработки сигналов, управления и обмена данными.

Мы проверяем совместимость компонентов, рабочие диапазоны, доступность корпусов и требования к обвязке. Подбор ведется с учетом серийности: редкая микросхема без устойчивых поставок создает риск остановки производства, даже если схема технически корректна.

Отдельное внимание уделяется цепям питания. Для них рассчитываются токовые нагрузки, падение напряжения, тепловыделение, ширина проводников и размещение развязывающих конденсаторов. В высокочастотных узлах учитываются длины линий, волновое сопротивление, возвратные токи и взаимное влияние цепей.

Результат этапа включает принципиальную схему, библиотеку компонентов, перечень элементов и исходные ограничения для топологии. При разработке платы для замены существующего блока также анализируются разъемы, посадочные размеры и логика взаимодействия с остальной системой.

Как проектируют печатные платы?

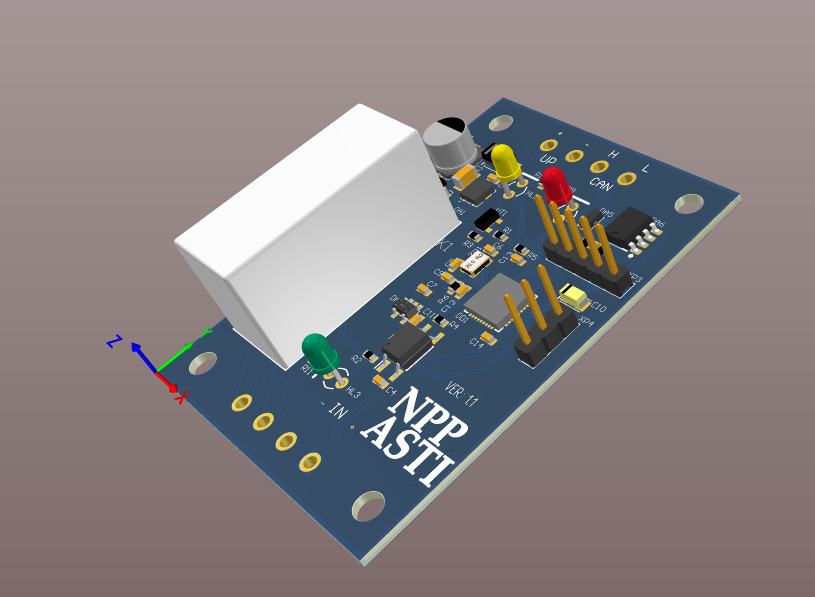

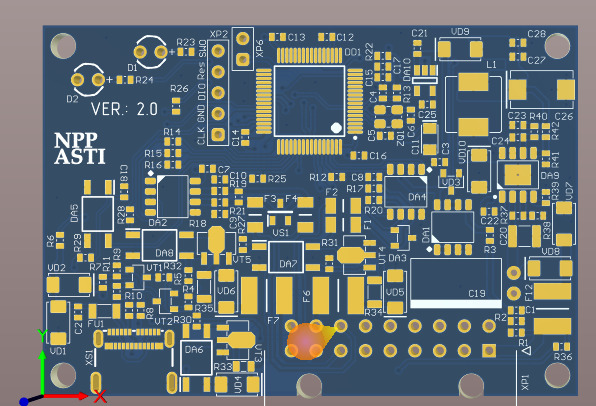

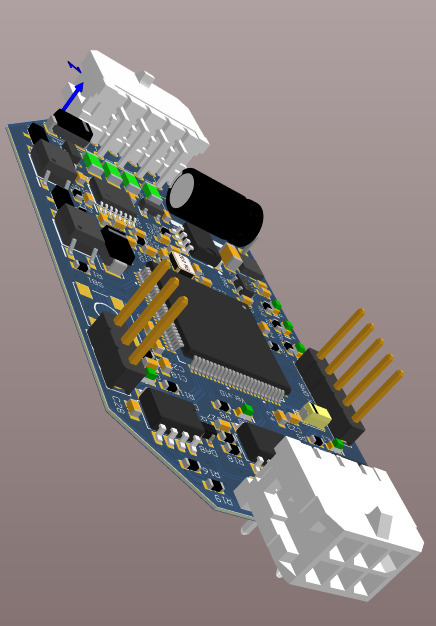

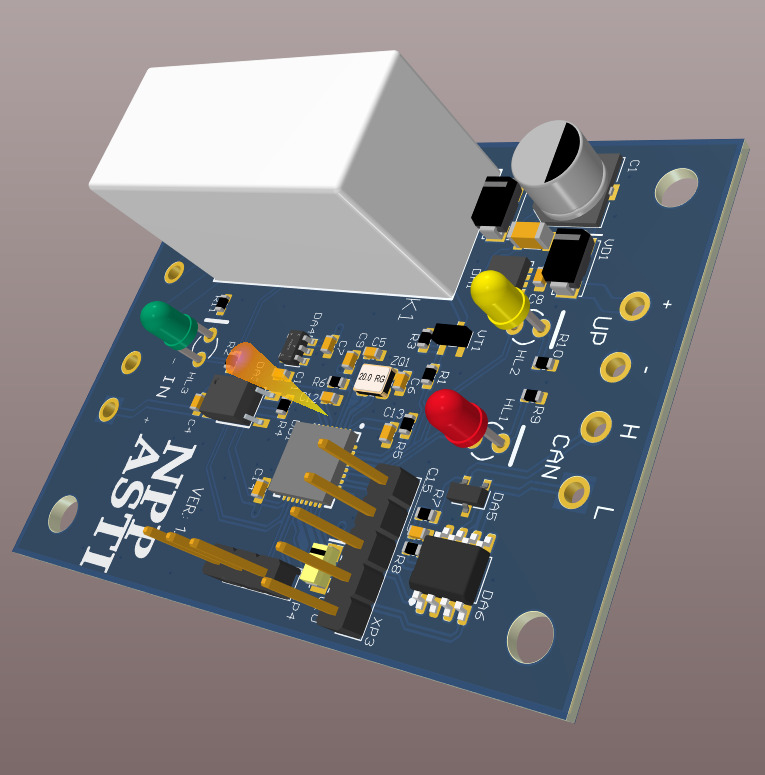

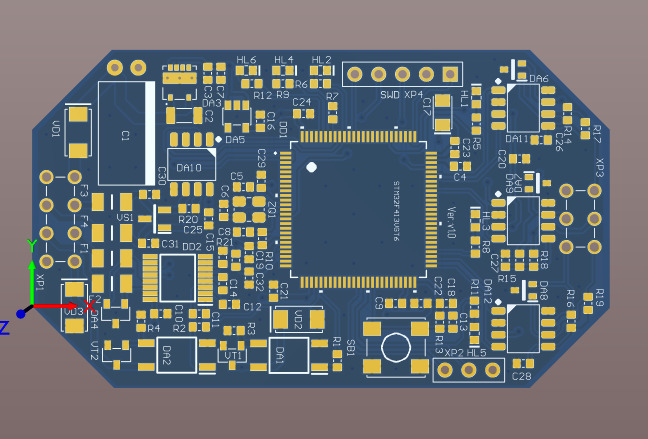

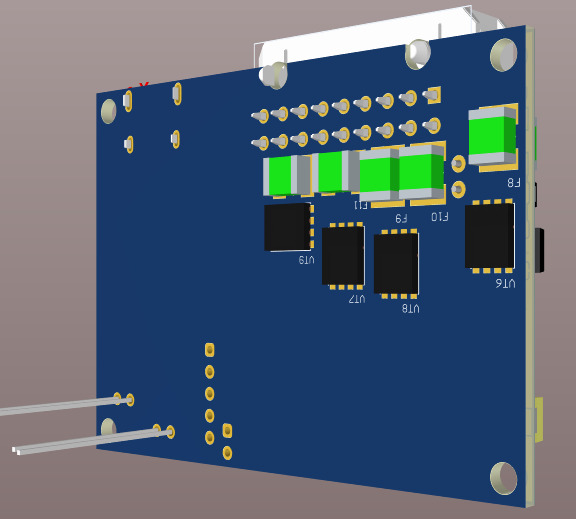

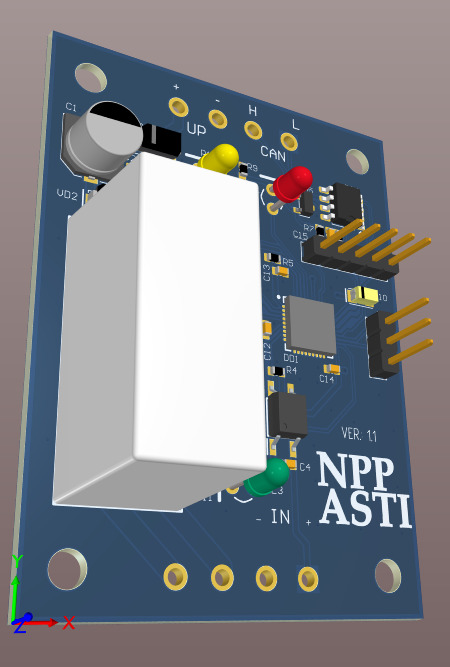

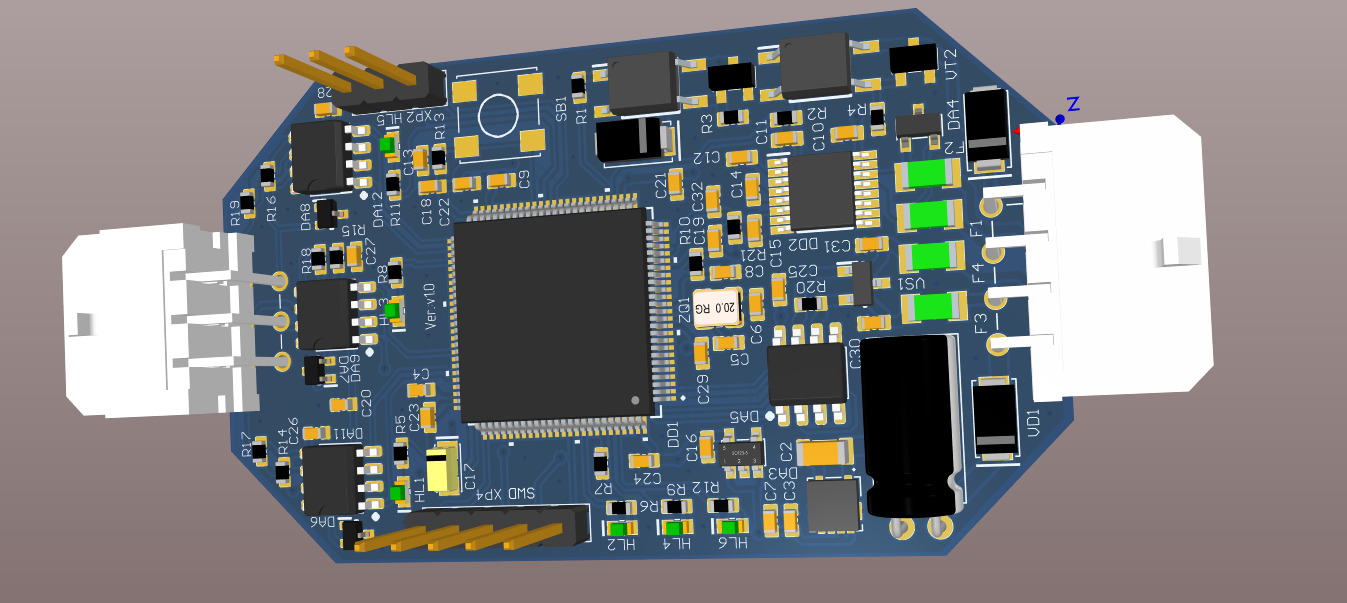

Проектирование печатных плат переводит электрическую схему в физическую конструкцию. На этом этапе определяются размещение компонентов, число слоев, геометрия проводников, система питания и технологические параметры платы.

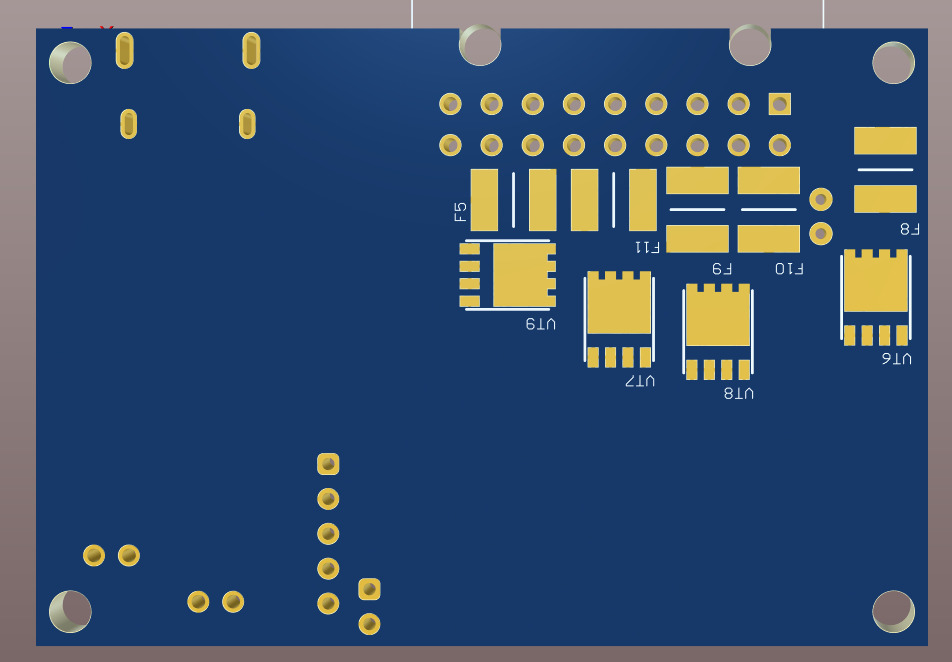

Трассировка и структура слоев

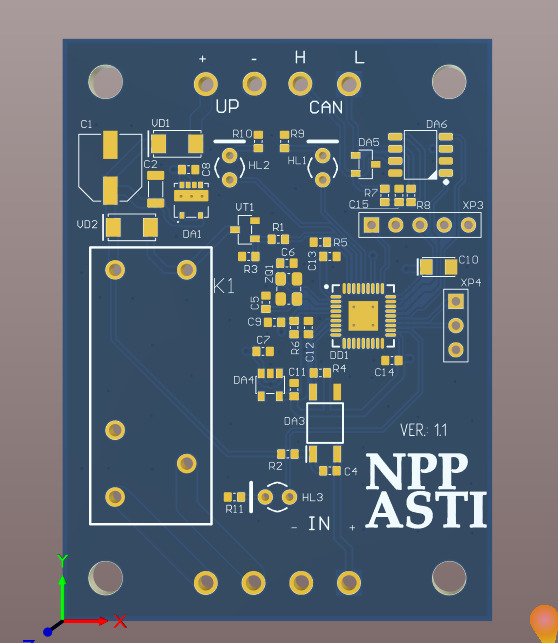

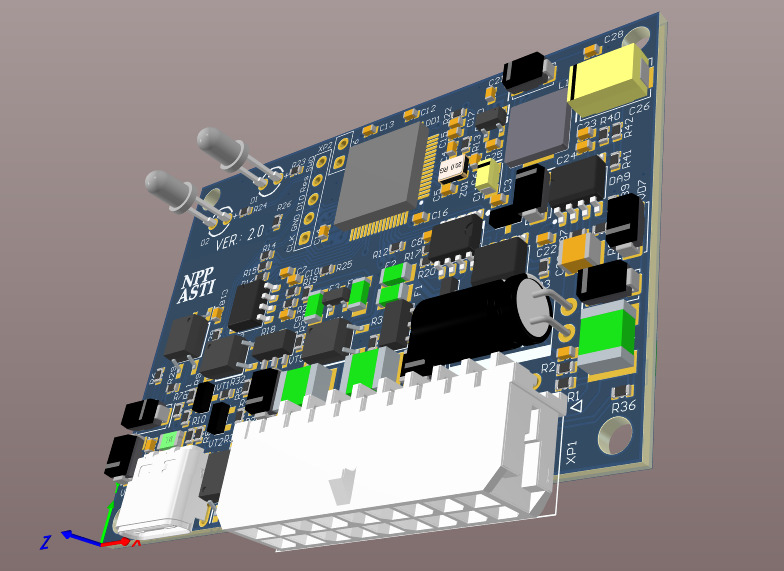

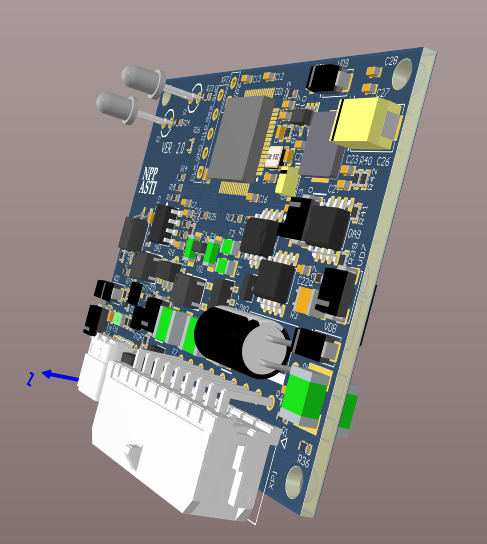

Сначала формируется контур платы и размещаются ключевые элементы: разъемы, процессоры, силовые компоненты, датчики, индикаторы и крепеж. Затем выполняется трассировка с учетом электрических правил и ограничений производства.

Число слоев выбирается по плотности монтажа, требованиям к сигналам, тепловому режиму и электромагнитной совместимости. Однослойная или двухслойная плата подходит для простых устройств с невысокой плотностью соединений. Многослойная конструкция нужна для выделения сплошных полигонов питания и земли, разводки плотных интерфейсов и обеспечения контролируемого сопротивления линий.

Каждый слой выполняет свою функцию. Сигнальные слои несут проводники, внутренние полигоны распределяют питание, а диэлектрик задает расстояния между медными плоскостями. Структура пакета согласуется с производством, поскольку толщина материалов влияет на импеданс, механическую жесткость и итоговую толщину изделия.

При трассировке мы контролируем:

• ширину и зазоры проводников;
• размеры переходных отверстий;
• длины согласованных линий;
• возвратные пути сигналов;
• токовую нагрузку цепей;
• тепловые зоны платы;
• доступность тестовых точек.

В силовых узлах важны площадь меди, тепловые переходы и отвод тепла от корпусов. В цифровых высокоскоростных интерфейсах приоритет получают непрерывность опорной плоскости, согласование дифференциальных пар и отсутствие лишних ответвлений. Для аналоговых цепей контролируются токовые петли, чувствительные входы и взаимное расположение источников помех.

Проверка перед выпуском файлов

До передачи данных на изготовление проводится комплексная проверка проекта. Она охватывает электрические правила, геометрию, технологичность и соответствие платы механической модели изделия.

Мы проводим ERC и DRC, сверяем посадочные места с документацией компонентов, проверяем полярность, нумерацию выводов и ориентацию корпусов. Затем оцениваем расстояния до края платы, отверстий и крепежа, зоны запрета трассировки, доступ паяльного инструмента и пригодность к автоматическому монтажу.

Отдельный этап - DFM-проверка. Она выявляет решения, которые усложняют производство: узкие зазоры, неподходящие кольца металлизации, сложные вырезы, риск образования перемычек припоя и неудобное расположение реперных знаков. Проверка DFT оценивает доступность контрольных точек и пригодность конструкции для электрических испытаний.

На выпуск формируется комплект производственных данных. В него входят Gerber или ODB++, файл сверловки, карта слоев, спецификация, координаты компонентов, сборочный чертеж и требования к материалам. Состав комплекта зависит от того, заказывает клиент только изготовление печатных плат или полный цикл с монтажом.

Как проходит изготовление печатных плат?

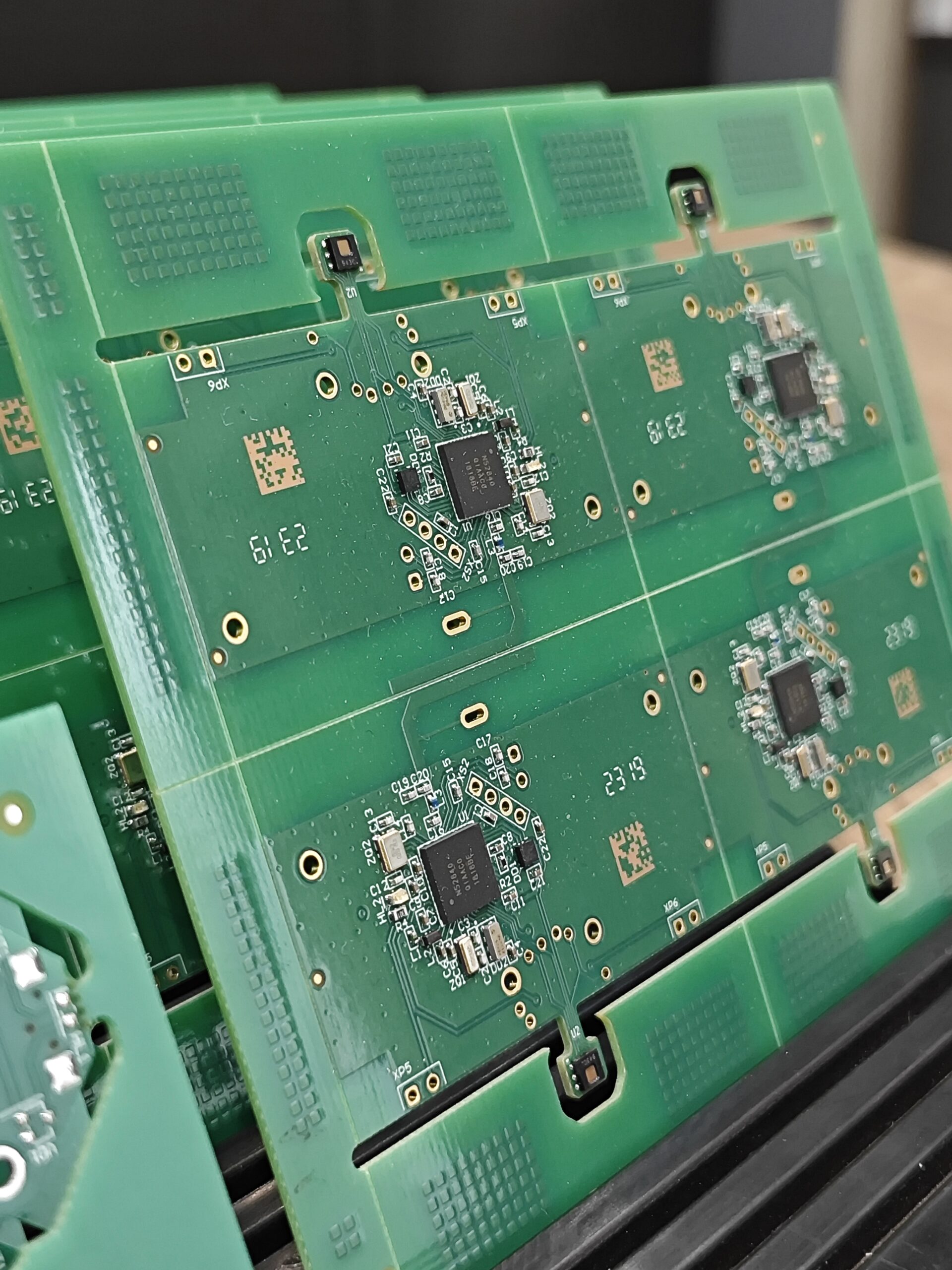

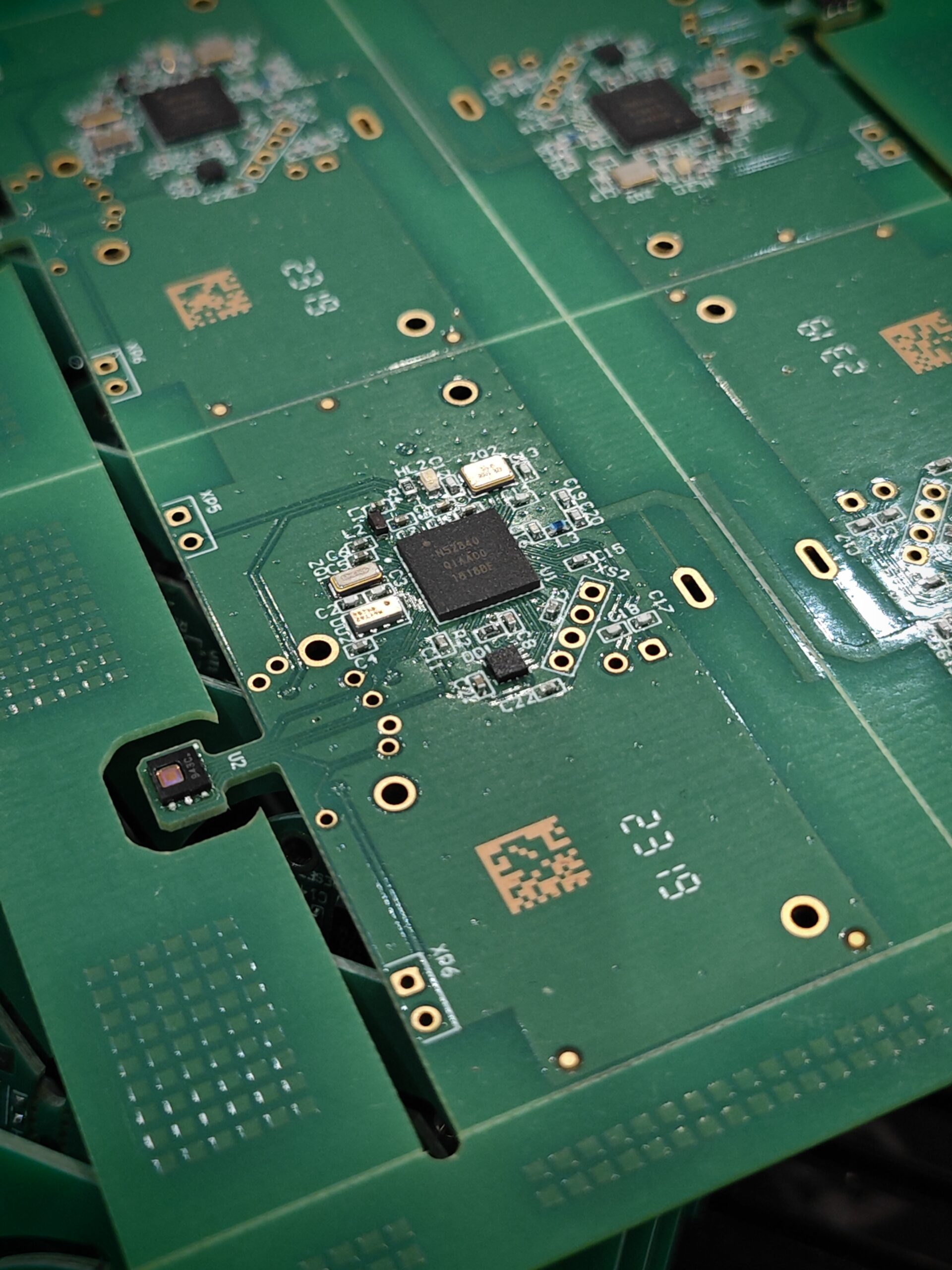

Изготовление печатных плат превращает цифровой проект в физическое изделие с заданной геометрией и электрическими свойствами. Производственный маршрут зависит от числа слоев, типа отверстий, толщины меди, материала основания и требований к финишному покрытию.

Для стандартной многослойной платы процесс включает подготовку фотошаблонов, формирование рисунка внутренних слоев, травление, прессование пакета, сверление и металлизацию отверстий. После этого создается рисунок наружных слоев, наносится паяльная маска, выполняется маркировка и формируется защитное покрытие контактных площадок.

Материал основания выбирается по рабочей температуре, частоте сигналов, механической нагрузке и требованиям к горючести. Для многих электронных устройств применяется стеклотекстолит FR-4. В высокочастотных, силовых и тепловых задачах используются специализированные ламинаты, материалы с заданными диэлектрическими параметрами или платы на металлическом основании.

Финишное покрытие влияет на паяемость, срок хранения и пригодность контактных площадок к выбранному способу сборки. Выбор покрытия согласуется с типом компонентов, шагом выводов, условиями эксплуатации и бюджетом проекта. Для корпусов с малым шагом важна ровная поверхность площадок, а для контактных зон учитываются износостойкость и стабильность переходного сопротивления.

Критические параметры производства включают:

• толщину готовой платы;
• толщину медного слоя;
• минимальный зазор;
• диаметр отверстий;
• тип металлизации;
• цвет паяльной маски;
• вид финишного покрытия;
• класс контроля.

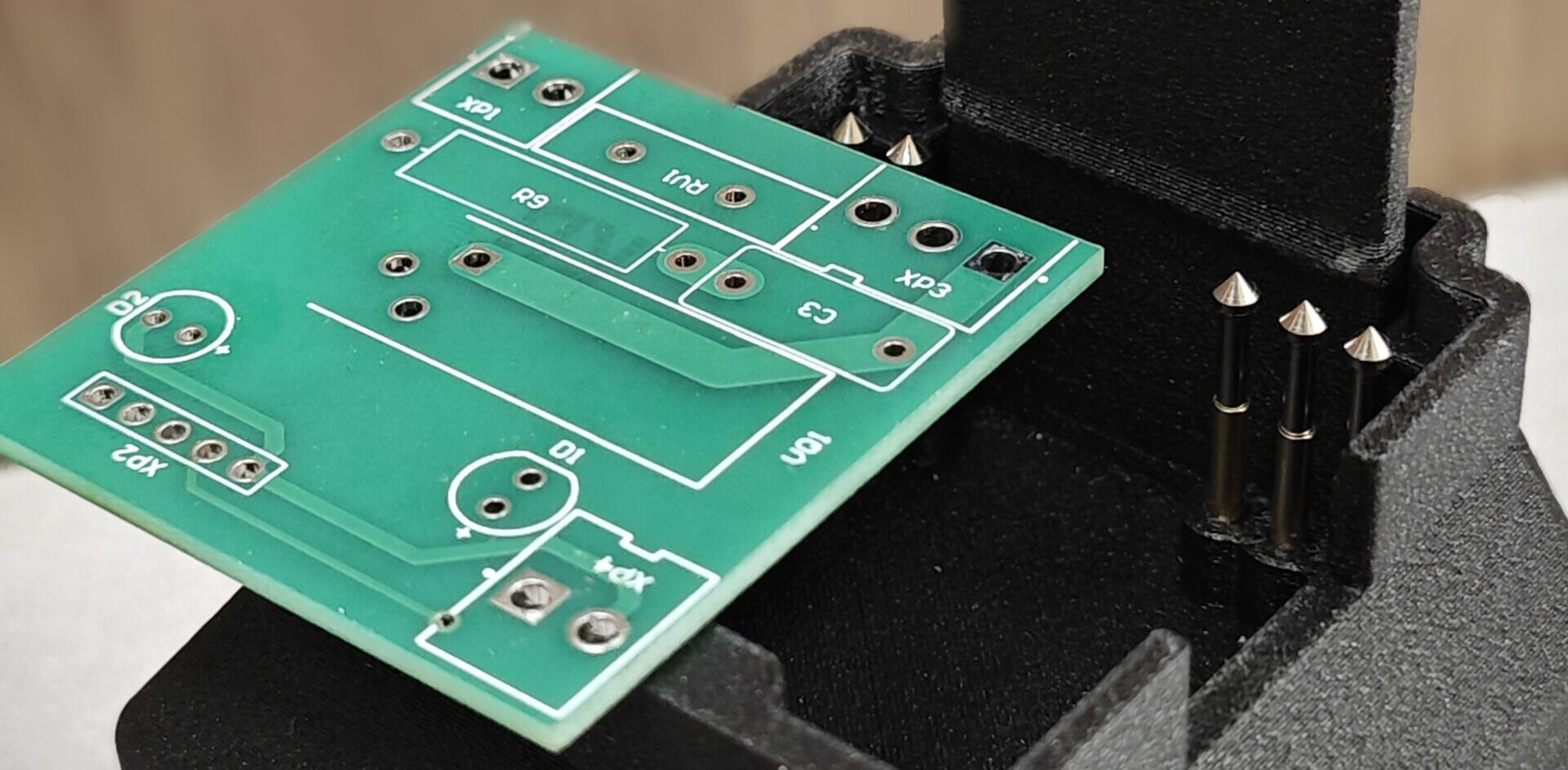

После изготовления выполняются визуальная проверка, измерение геометрии и электрический тест цепей. Для ответственных изделий программа контроля дополняется микрошлифами, проверкой металлизации, измерением импеданса и анализом качества поверхности. Перечень операций фиксируется до запуска заказа.

Мы согласуем технологические ограничения до передачи проекта в цех. Это исключает ситуацию, когда готовая документация требует срочной переработки из-за недоступного материала, предельной геометрии или несогласованной структуры слоев.

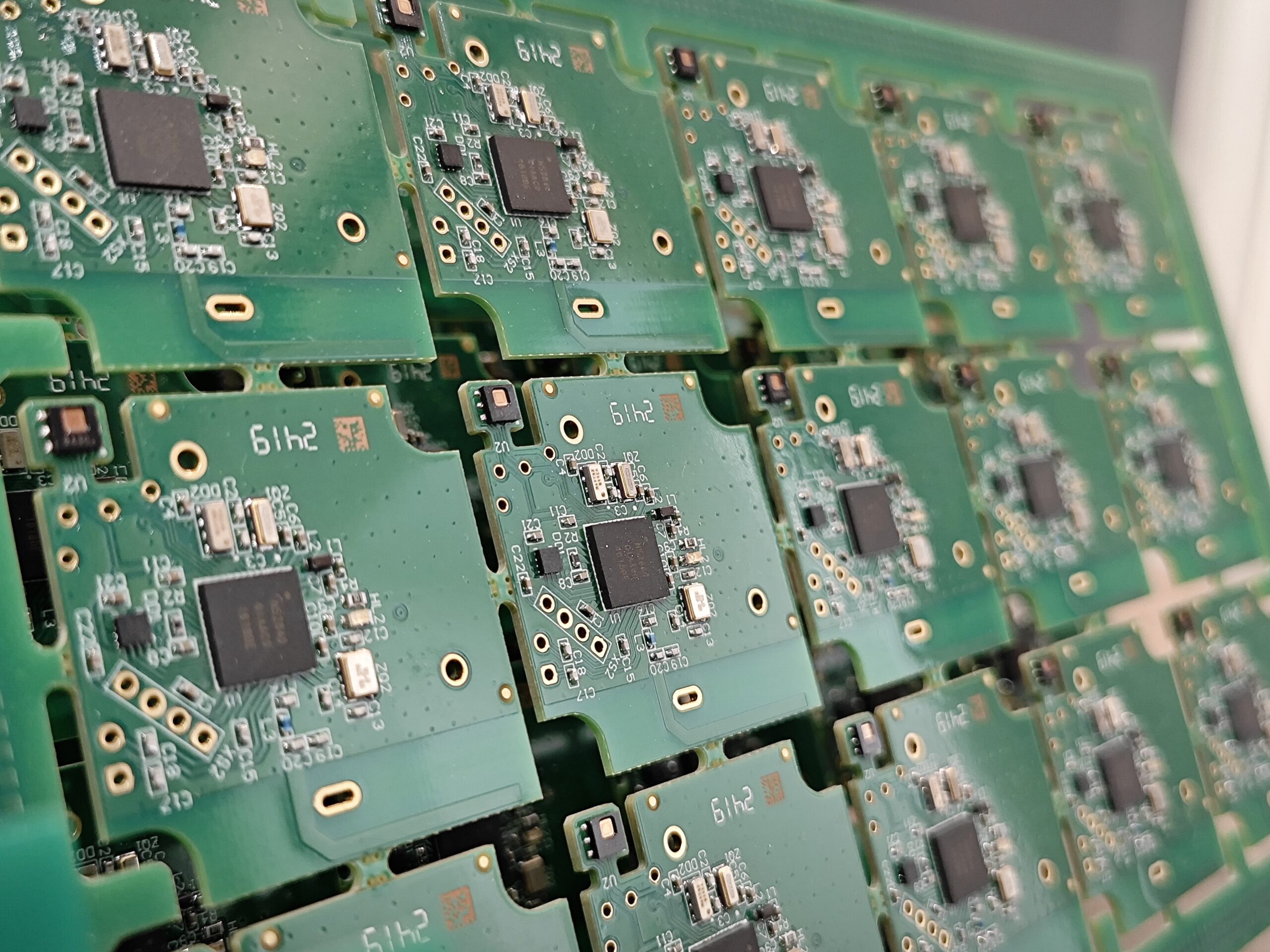

Что включает монтаж и пайка?

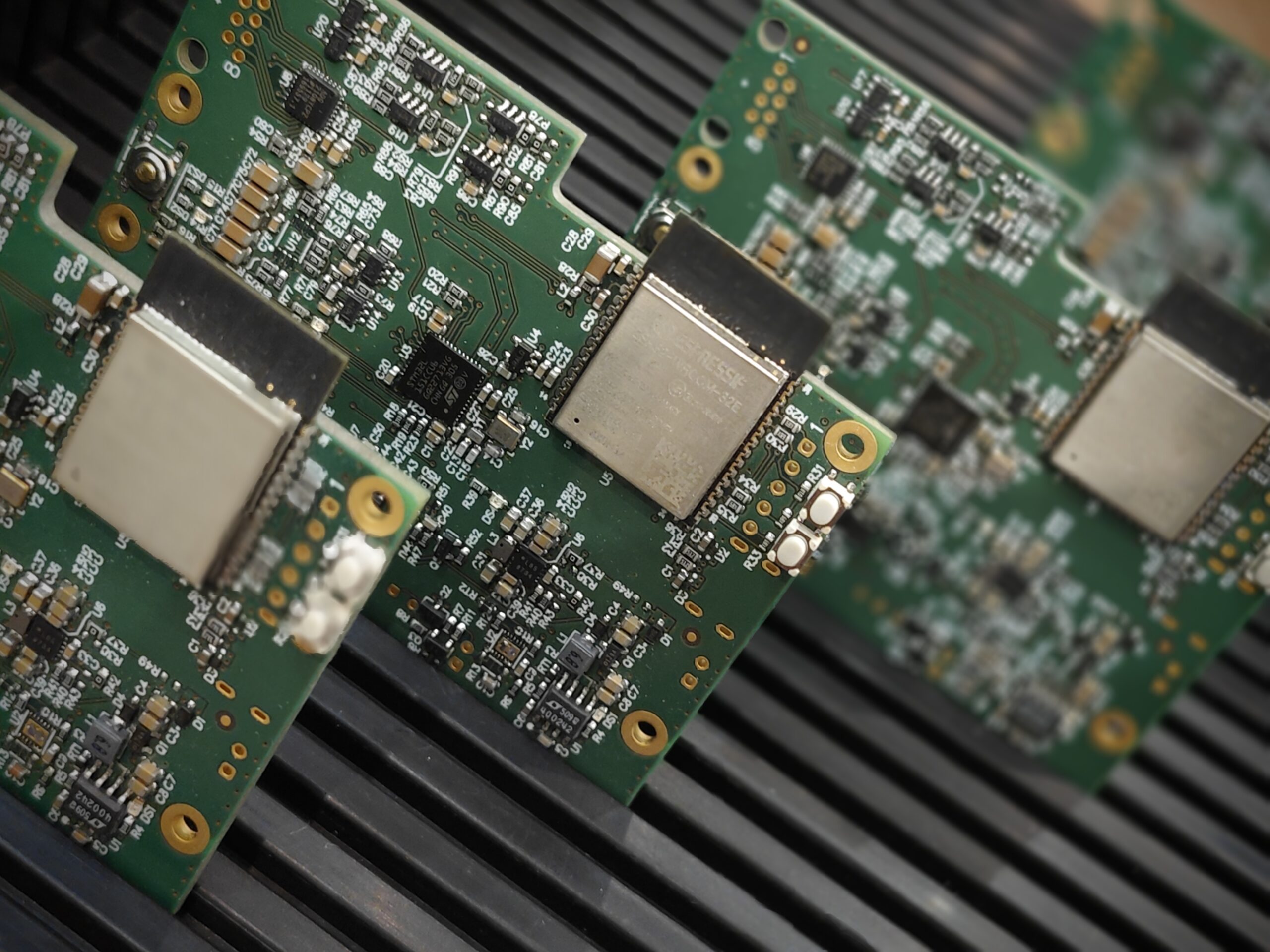

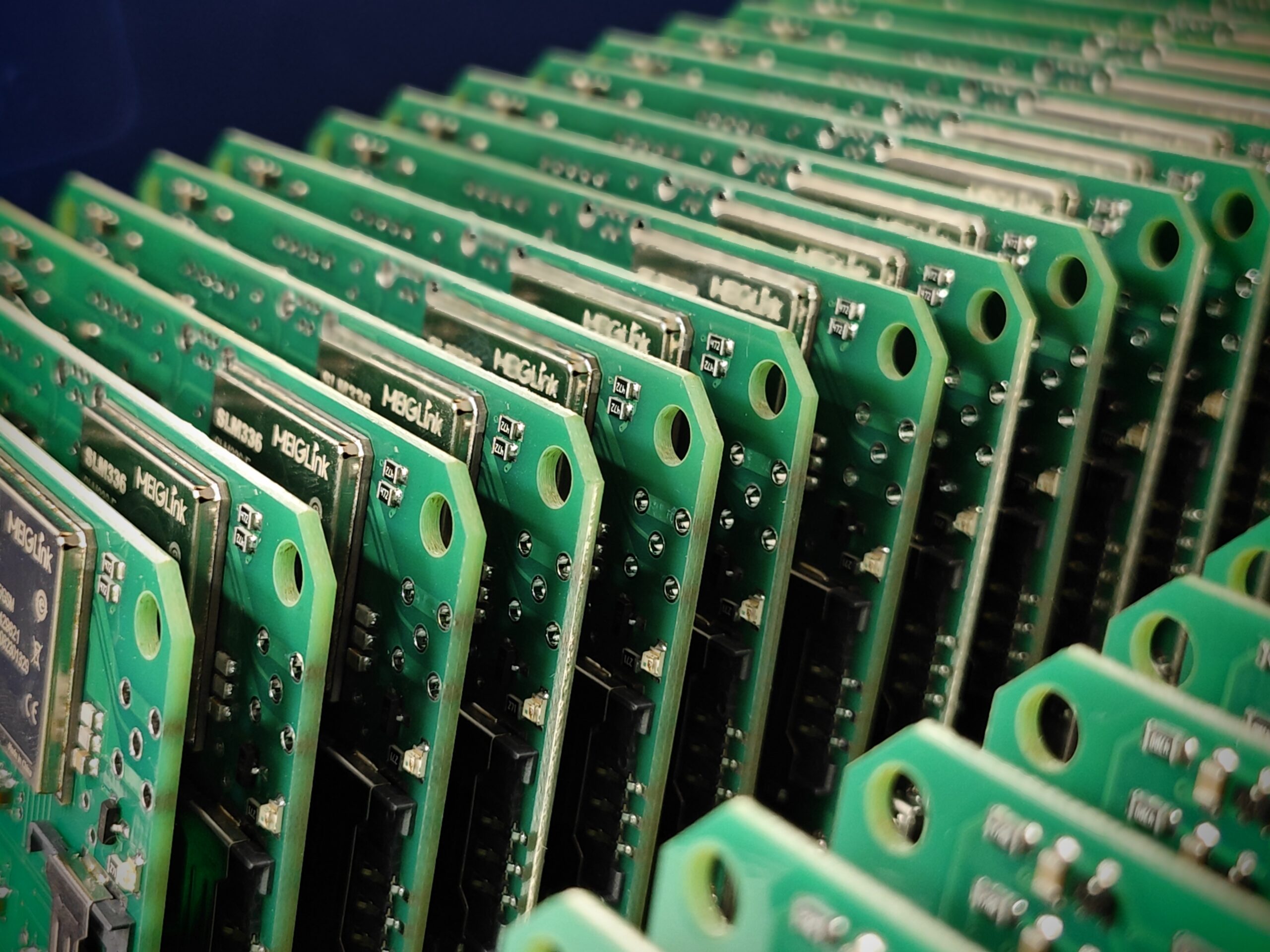

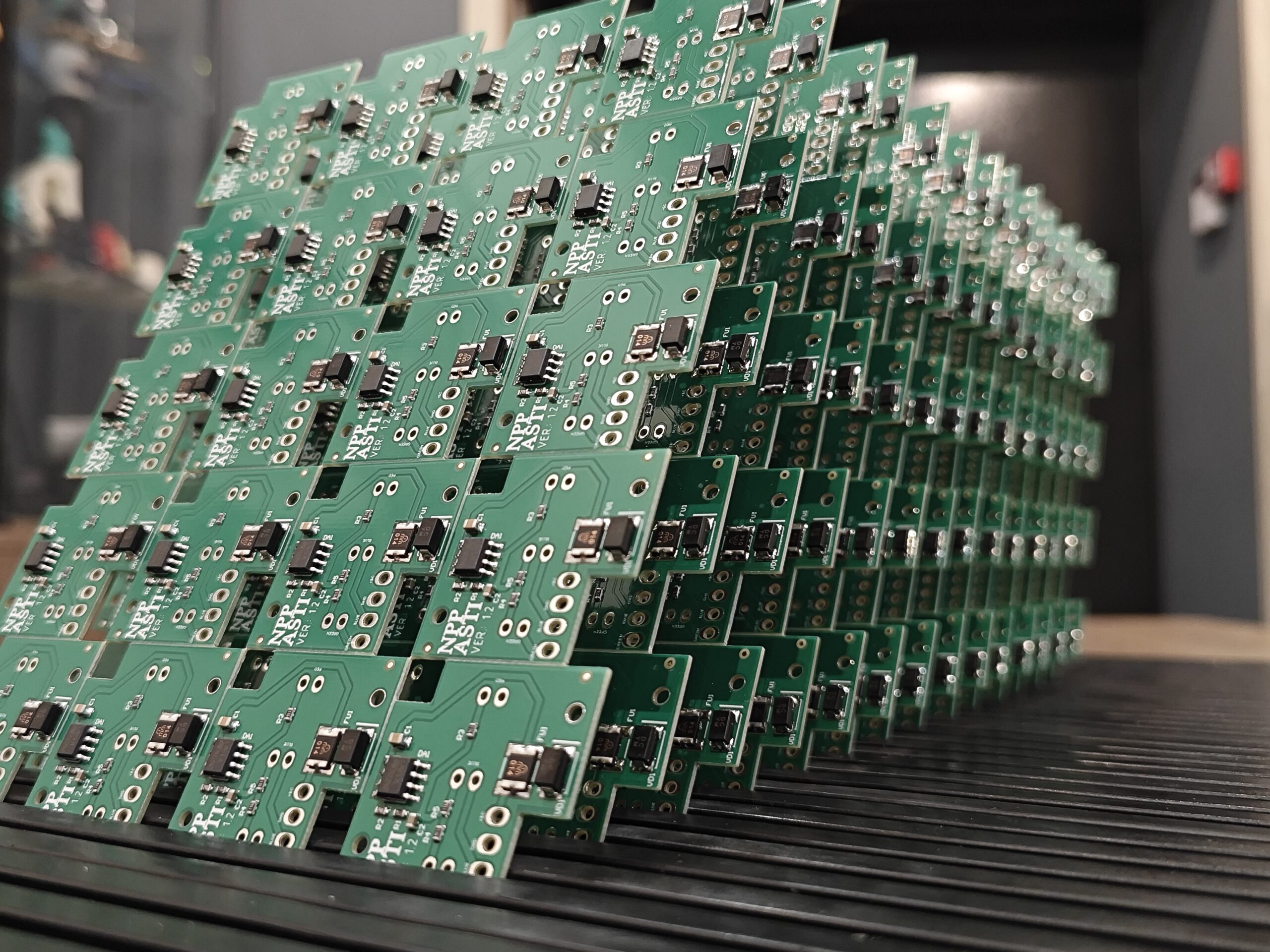

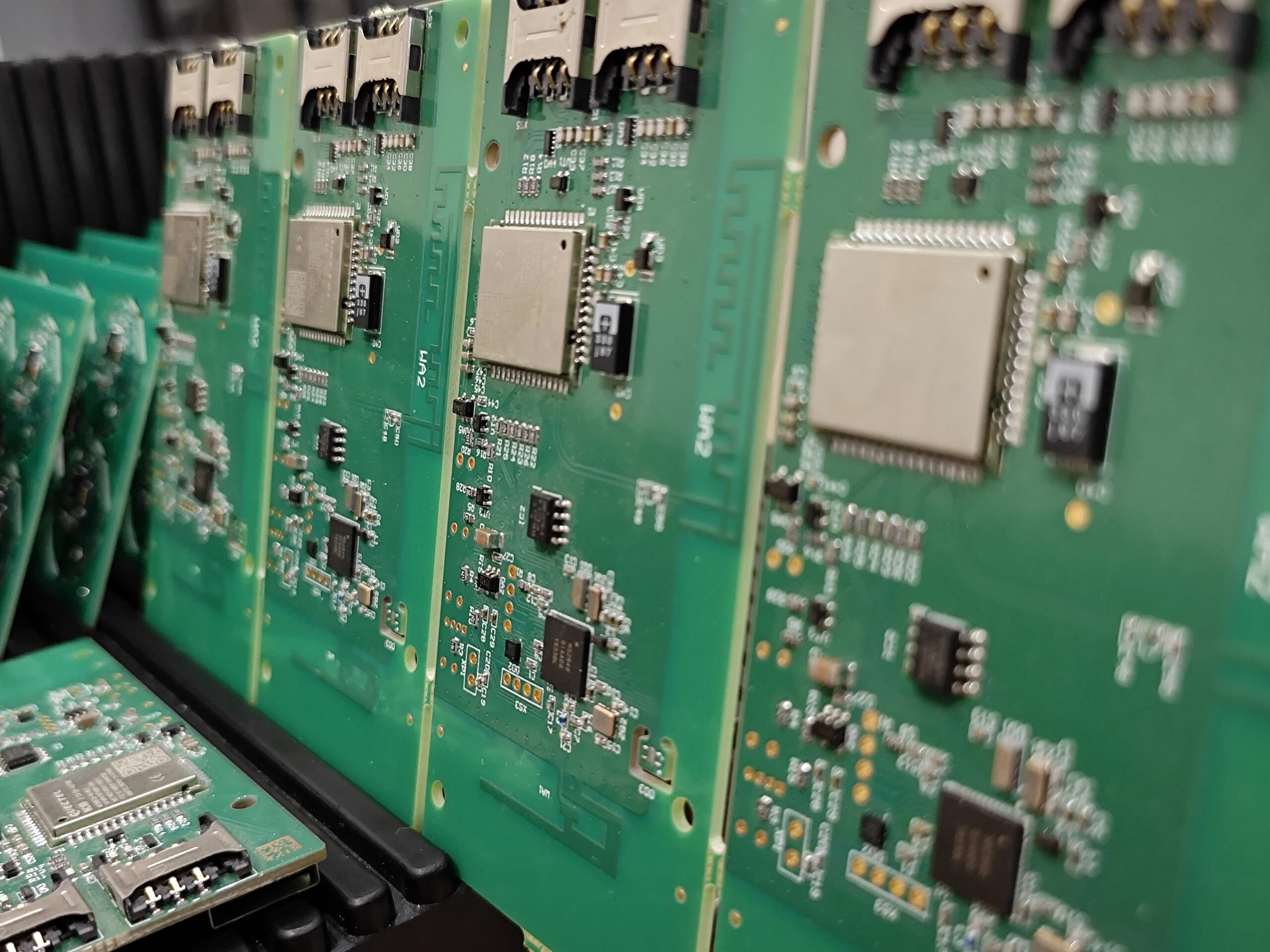

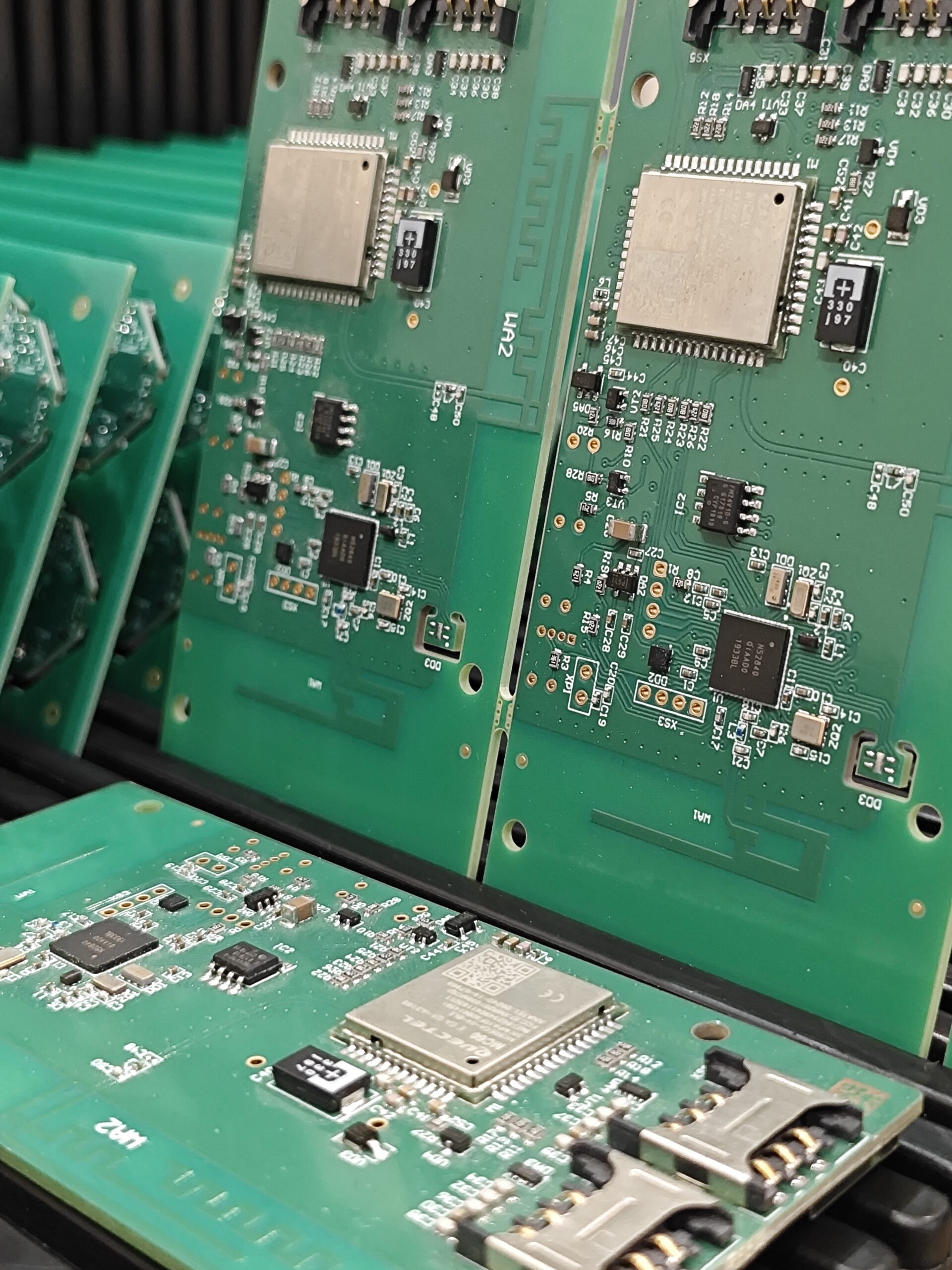

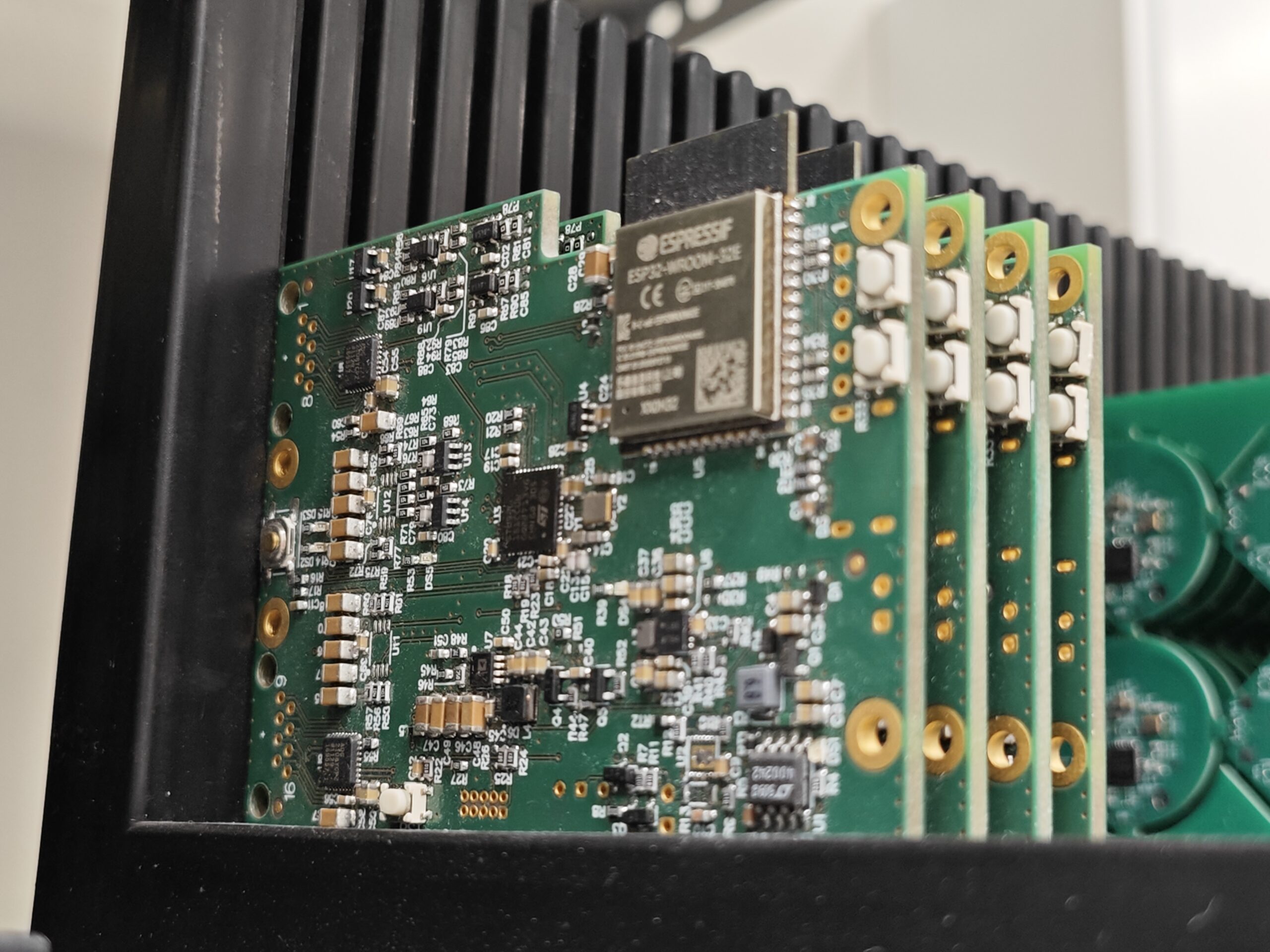

Монтаж завершает создание электронного узла и напрямую влияет на его работоспособность. Качество сборки зависит от подготовки площадок, точности установки, профиля нагрева, состава припоя, флюса и контроля после пайки.

Для серийной сборки поверхностных компонентов применяется SMT-монтаж. На платы через трафарет наносится паяльная паста, установщик размещает элементы, затем сборка проходит оплавление по заданному температурному профилю. Выводные компоненты устанавливаются вручную или на специализированном оборудовании, после чего проводится пайка волной, селективная пайка либо ручная операция.

Мы заранее проверяем спецификацию и координаты установки. Ошибка в корпусе, повороте компонента или обозначении первого вывода приводит к дефекту всей партии, поэтому данные проекта сопоставляются с реальными упаковками и маркировкой деталей.

Особого контроля требуют корпуса BGA, QFN, LGA, разъемы с плотным шагом и массивные силовые элементы. Для них важны форма апертур трафарета, объем пасты, равномерность нагрева и состояние посадочных площадок. При скрытых паяных соединениях применяется рентген-контроль, который выявляет пустоты, непропай и смещение.

После монтажа выполняются очистка, визуальный осмотр и автоматическая оптическая инспекция. Затем проводятся электрические проверки: контроль коротких замыканий, сопротивлений, питающих напряжений и базовых функций. Для готового электронного устройства добавляются прошивка, функциональный тест, настройка и прогон по сценарию эксплуатации.

По требованиям проекта наносится защитное покрытие. Оно снижает влияние влаги, загрязнений и конденсата, однако требует точного определения зон без покрытия: разъемов, кнопок, контактных площадок, тестовых точек и элементов регулировки.

Оставьте заявку

Для первичной оценки достаточно передать описание функций, схему или существующие файлы, размеры платы, перечень интерфейсов, планируемую партию и требования к сроку. Если документация неполная, специалист составит перечень недостающих данных и предложит последовательность работ.

Заявка проходит несколько шагов:

• прием исходных материалов;
• технический анализ задачи;
• уточнение требований;
• расчет состава работ;
• согласование сроков;
• запуск проекта;
• контроль и приемка.

Стоимость зависит от сложности схемы, числа компонентов, плотности трассировки, количества слоев, требований к материалам, объема партии и состава испытаний. Отдельно учитываются разработка библиотек, подготовка механической модели, закупка компонентов, программирование и функциональная проверка.
