Что включает разработка печатных плат?
Разработка печатных плат - это цепочка инженерных решений, которая связывает замысел и готовое электронное устройство. Итогом становится комплект данных, по которому плата изготавливается, собирается и проходит контроль без скрытых допущений.
Этапы работ и документы
Если заказчику нужна печатная плата под конкретное устройство, мы начинаем с входных данных и фиксируем их в виде проверяемых артефактов. Такой подход снижает риск переделок и делает стоимость проекта управляемой.
Ключевые этапы разработки и создания платы:
- сбор требований к устройству и среде
- выбор элементной базы и корпусов
- подготовка библиотек и посадочных мест
- проектирование схемы и проверка правил
- проектирование печатных плат в САПР
- выпуск производственных файлов
- DFM и подготовка к производству печатных плат
- сопровождение изготовления и монтажной стадии
На практике важно не только пройти этапы, но и хранить историю решений. Мы ведем версии проекта, отмечаем ревизии платы и фиксируем изменения в требованиях. Это помогает, когда устройство проходит несколько итераций и часть компонентов заменяется из-за доступности или обновления линейки.
Выходные документы, которые мы выдаем по результату разработки печатных плат:
- схема и список цепей
- BOM (перечень компонентов)
- файлы Gerber или ODB++
- файл сверловки и карта отверстий
- стек слоев и требования к импедансу
- сборочные чертежи и полярности
- координаты для монтажа (Pick and Place)
- перечень контрольных точек и тестов
Дополнительно, если планируется монтаж и пайка у нас, оформляем комплект сборочных данных: варианты установки, запреты на замену, ориентиры (fiducials), требования к трафарету и профилю оплавления. Это не бюрократия, а способ собрать плату без ручных догадок.
Ответственность сторон и точки контроля
Хороший результат получается, когда заранее понятно, кто принимает решения и кто их подтверждает. Мы закладываем точки контроля так, чтобы изменения не ломали уже готовые части проекта.
Обычно фиксируем:
- входные требования и допуски
- правила разводки и ограничения
- промежуточную приемку схемы
- приемку топологии перед выпуском
- приемку комплекта файлов на изготовление
На каждой точке контроля мы показываем, как выбранные решения отражаются на производстве: минимальные зазоры, размеры колец вокруг отверстий, окна маски, требования к панелизации, типы переходных отверстий. Если параметр уходит за рамки выбранной технологии, это видно сразу, а не после запуска партии.
В конце каждого контрольного шага даем короткий вывод простыми словами: что готово, что рискованно, что требует решения.
Как мы собираем требования к устройству?
Требования - основа, без которой создание платы превращается в угадывание. Мы задаем вопросы так, чтобы потом не пришлось переделывать слой питания, разъемы или механику корпуса.
Входные данные, которые помогают быстро стартовать:
- назначение электронного устройства
- питание, токи, режимы нагрузки
- интерфейсы и скорость сигналов
- условия эксплуатации и срок службы
- ограничения по габаритам и крепежу
- требования по ЭМС и помехам
- желаемый объем производства
Часто в начале есть только схема или блок-диаграмма. Тогда мы структурируем вводные: что критично по надежности, какие цепи чувствительны к шуму, какие разъемы должны выдерживать механическую нагрузку. Отдельный блок - ограничения по корпусу: высоты компонентов, зоны под крепеж и радиаторы, доступ к разъемам и кнопкам.
Еще одна важная часть требований - сервис и повторяемость. Если устройство будет прошиваться на линии, добавляем точки для программатора и контроль питания. Если изделие будет ремонтироваться, оцениваем доступ к элементам и целесообразность выводного монтажа в отдельных местах.
Если у заказчика нет полного комплекта данных, мы закрываем пробелы через технические анкеты и короткие созвоны. Бывает, что часть параметров уточняется позднее, это нормально. Важно, чтобы изменения фиксировались в версии проекта и попадали в производство корректно.
Отдельно обсуждаем, что будет дальше: только изготовление печатных плат, или полный цикл с монтажом и пайкой. Это влияет на требования к площадкам, маске, маркировке, панелизации и тестированию. В двух словах: плата, пригодная для производства, не всегда пригодна для стабильной сборки.

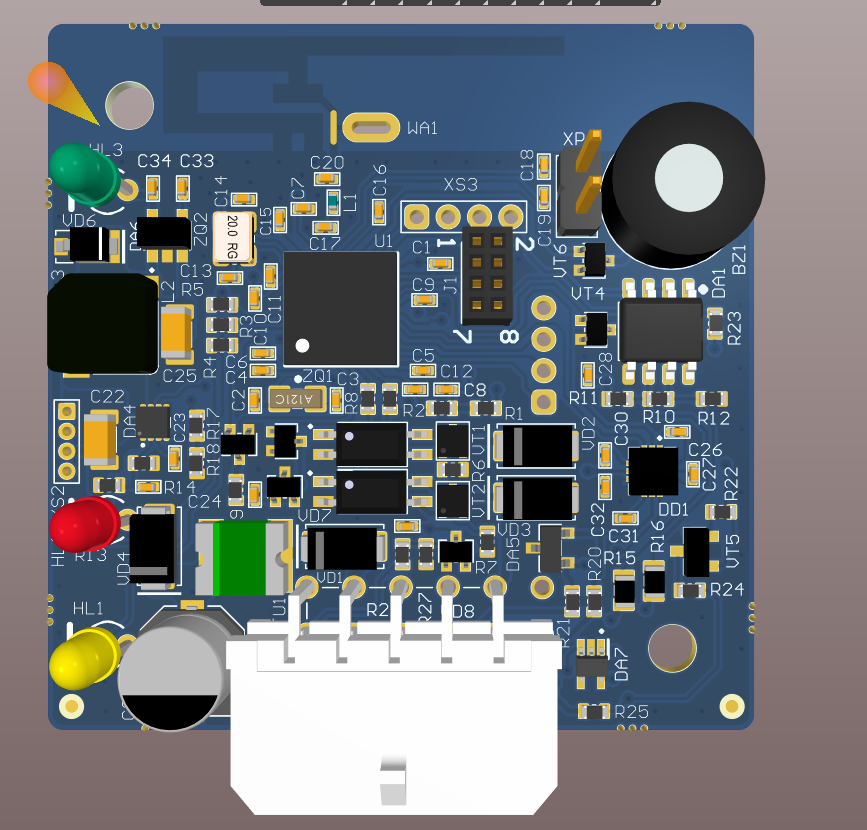

Проектирование платы: схема и топология
Проектирование печатных плат начинается с логики устройства и заканчивается топологией, пригодной для производства. Мы держим в голове две вещи: электрическую корректность и технологичность.

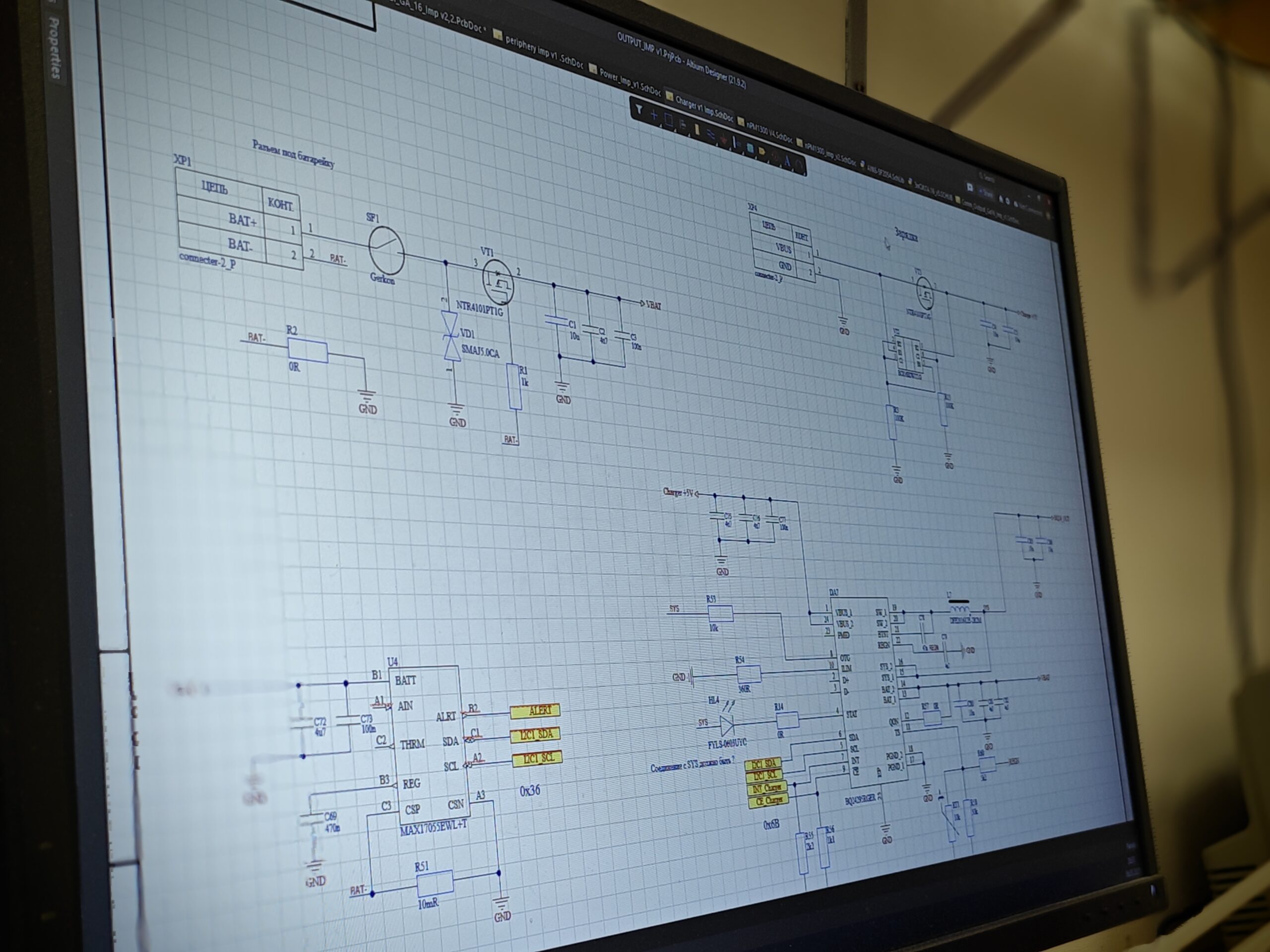

Сначала разрабатывается схема, затем выполняется разводка. На практике эти этапы идут итерациями: схема уточняется, пока топология не станет устойчивой, а критичные цепи не получат свое место. Это нормальная работа инженера, особенно когда устройство проходит от прототипа к серии.
Правила разводки и электрические ограничения
Качество топологии определяется не красотой дорожек, а соблюдением правил и пониманием физики сигналов. В проектировании печатных плат мы опираемся на ограничения выбранной технологии и на электрические требования устройства.
Что учитываем в первую очередь:
- ширины дорожек по токам
- зазоры по классу напряжений
- возвратные токи и полигоны земли
- развязку питания у микросхем
- дифференциальные пары и длины
- критичные цепи тактирования
- размещение по теплу и шумам
Для питания считаем падение напряжения и нагрев проводников, выбираем толщину меди и ширину шин. Для сигналов смотрим на путь возвратного тока: разрывы полигонов, переходы между слоями, плотность переходных отверстий. Если возвратный ток вынужден обходить разрыв, появляются помехи и нестабильность, а причина будет неочевидной.
При высоких скоростях задаем геометрию линий, контролируем импеданс и согласуем стек слоев до финальной разводки. Для дифференциальных пар держим симметрию, одинаковые переходы между слоями, одинаковые условия экранирования. Для аналоговых цепей разводим земли осмысленно: не "звезда ради звезды", а по токам и по чувствительности узлов.
В конце выполняем DRC, ERC и сверку по нетлисту. Это звучит буднично, но именно здесь ловятся ошибки, которые на плате превращаются в брак, нестабильный запуск или сложную отладку. Итог простой: проверяем раньше, чем начинает работать производство.
Выбор материалов и числа слоев
Материал и количество слоев задают электрические свойства платы, ее ресурс и технологические допуски. Мы подбираем решения под задачу устройства, а не под универсальную привычку "сделаем четыре слоя и хватит".
В практических проектах встречаются такие варианты:
- FR-4 для большинства устройств
- материал с повышенной Tg
- алюминиевая основа для тепла
- гибкие и гибко-жесткие платы
Число слоев выбираем исходя из плотности монтажа, требований к питанию, ЭМС и импедансу. Двухслойная печатная плата часто подходит для простых контроллеров и интерфейсов с умеренной скоростью. Многослойная плата оправдана, когда нужно стабильное питание, цельные опорные слои земли, экранирование и трассировка с контролем импеданса.
Материал важен не только по прочности. Диэлектрическая проницаемость и потери влияют на высокоскоростные линии, Tg влияет на стабильность размеров при пайке, а толщина меди влияет на токи и тепловой режим. Эти параметры мы фиксируем до запуска изготовления, чтобы не менять их в середине проекта.
Стек слоев, импеданс, тепловой режим
Когда в проекте появляется конкретный стек слоев, проектирование и производство печатных плат становятся предсказуемыми. Мы оформляем стек слоев так, чтобы технолог мог повторить его без трактовок и без пересчета на стороне производства.
Если нужен контроль импеданса, закладываем купоны и указываем допуски измерения. Если есть силовые цепи, планируем тепловой отвод через полигоны, тепловые площадки, массивы переходных отверстий. Для компонентов с большим рассеянием заранее выбираем ориентацию, чтобы не перегревать соседние чувствительные узлы.
По теплу смотрим не только на ширины дорожек питания, но и на контакт с корпусом, радиатором, экранирующими крышками. Иногда достаточно изменить размещение силовых элементов, и температура падает без усложнения конструкции. Хорошая плата часто выглядит просто, потому что ключевые решения приняты заранее.
Изготовление печатных плат на нашем производстве
Изготовление печатных плат - технологический процесс с жесткими правилами. Мы сопровождаем производство печатных плат так, чтобы конструкторские решения совпали с реальными ограничениями линии и контроля.
Ключевые операции производства зависят от типа платы, но общий контур похож:
- подготовка материала
- фотопроцессы и травление проводников
- сверление и металлизация отверстий
- формирование внешних слоев
- нанесение паяльной маски
- нанесение маркировки
- финишное покрытие площадок
- электрический тест и упаковка
Перед запуском выполняется CAM-проверка: корректность слоев, апертуры, сверловка, соответствие стека и допусков. Если видим риск по кольцу вокруг отверстия или по смещению маски, корректируем данные до старта изготовления. Это экономит время, потому что на линии правки всегда дороже.
Пара слов про финишные покрытия. Выбор между HASL, ENIG, OSP и другими вариантами делаем исходя из требований пайки, срока хранения, шага выводов и плоскостности площадок. Если в составе есть BGA или плотные разъемы, покрытие и маску согласуем до выпуска файлов, чтобы монтаж проходил стабильно.
Технологии производства и допуски
Точность изготовления задается допусками по ширине, зазорам, смещениям слоев, диаметрам отверстий и качеству металлизации. Мы не оставляем формулировку "как получится", а привязываем проект к согласованному набору правил.
Что согласуем до запуска:
- минимальные ширины и зазоры
- диаметры сверления и кольца
- типы переходных отверстий
- требования к маске и окнам
- панелизация и технологические поля
- метод разделения плат
По отверстиям важно различать сверление до металлизации, металлизированные отверстия и отверстия под крепеж. По переходным отверстиям уточняем, нужны ли заглушенные, заполненные или микровиа. Это влияет на плотность трассировки и стоимость изготовления, а также на надежность при термоциклах.
Для отладочных партий добавляем маркировку ревизии, места под ручные измерения, технологические купоны. Это облегчает анализ и повторяемость, особенно когда электронное устройство переходит в серию и требуется стабильность по каждой плате.

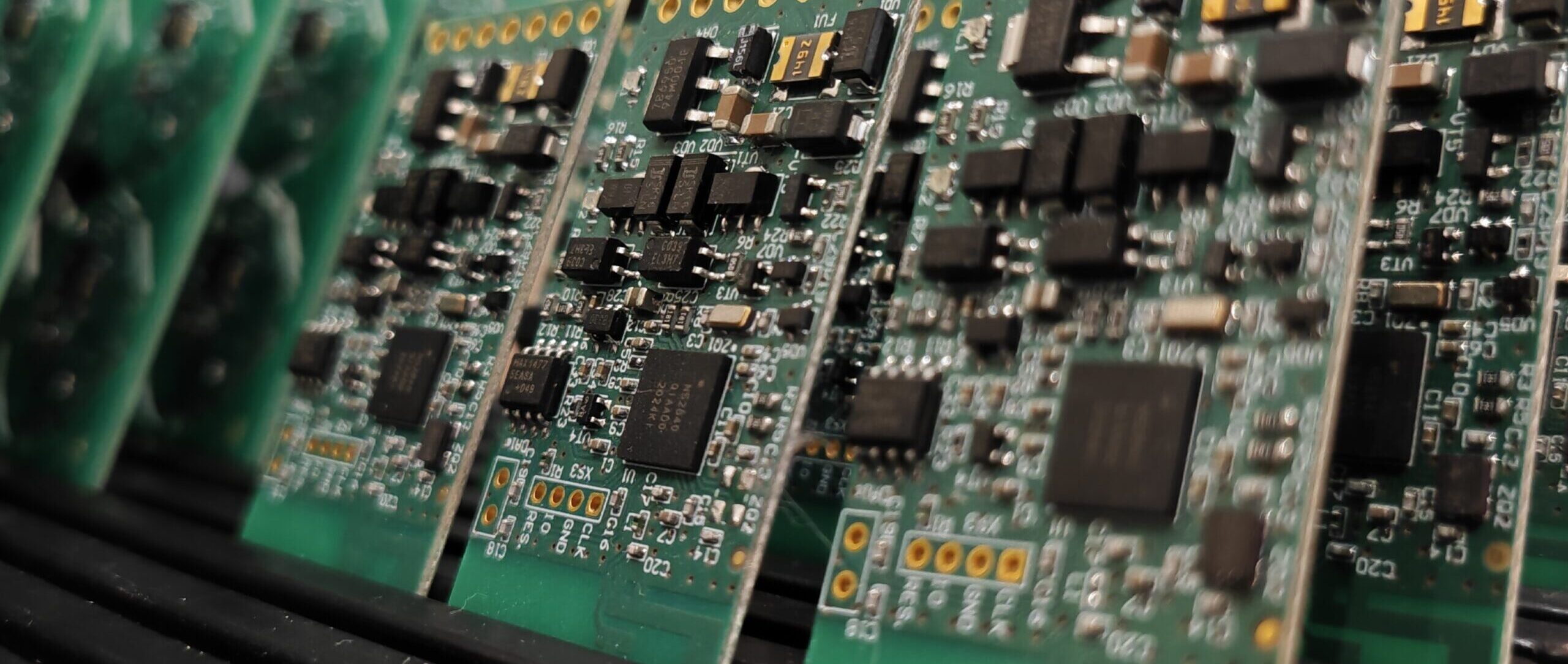

Виды производимых нами плат
- Односторонние, двусторонние: 1 и 2 слоя.
- Многослойные платы: от 4 до 40 слоев и более.
- Жесткие, гибкие, жестко-гибкие платы.
- СВЧ и ВЧ платы на материалах Rogers, Arlon, Taconic и другие. До 30 слоев.
- Гибридная конструкция (комбинация разных диэлектриков) Rogers + FR-4. До 30 слоев.
Монтаж и пайка электронных компонентов
Плата становится устройством после монтажа и пайки. Тут важны не только трафарет и профиль печи, но и подготовка проекта к сборке: корректные посадочные места, полярности, высоты, запреты на компоненты рядом с крепежом.
Мы выполняем монтаж под задачи заказчика: SMT, выводной монтаж, смешанные сборки. Если нужен ручной участок пайки, заранее оцениваем доступность площадок, тепловой баланс и риск перегрева. Иногда перестановка одного разъема или изменение ориентации микросхемы делает сборку стабильнее. Бывает, что это решение экономит больше, чем оптимизация закупки.
Типовые операции сборки:
- входной контроль компонентов
- нанесение пасты и установка
- оплавление и инспекция
- выводной монтаж и пайка
- отмывка по требованию
- финальный визуальный контроль
Для стабильной сборки мы учитываем технологические детали: толщину трафарета, размер апертур, соотношение пасты и площадок, требования к влажности компонентов (MSL) и ESD-защиту. Если на плате есть массивные элементы, планируем баланс меди и тепловые разрывы, чтобы избежать перекосов и эффектов типа tombstoning.
Проверка, отладка, серийный запуск
Контроль качества начинается до того, как изделие попадет на линию. В проектировании печатных плат мы заранее думаем о тестировании: где поставить контрольные точки, как питать плату при проверке, как подключать программатор и как фиксировать устройство в оснастке.
Что применяем в зависимости от задачи:
- AOI после оплавления
- рентген для BGA
- электрический тест плат
- функциональные тесты устройства
- проверка потребления и нагрева
Для тестирования применимы разные подходы: летающие щупы, ICT, boundary-scan, встроенные тестовые режимы микроконтроллеров. Мы выбираем то, что подходит по объему партии и по критичности узлов. Если изделие будет программироваться на линии, добавляем разъем или площадки под pogo-pin, а также точки для контроля питания и сигналов сброса.
Для серийного запуска важна стабильность: одинаковая печатная плата, одинаковые комплектующие, одинаковая пайка, одинаковые критерии приемки. Мы помогаем с заморозкой ревизии, ведением изменений и подготовкой повторяемого набора данных. В конце стоит сказать так: серия начинается там, где все измеримо.
Преимущества нашей компании
Наша компания предлагает разработать печатные платы для нового проекта или модернизировать готовые наработки. Мы применяем инновационный подход к решению задач любой сложности, особенно если стандартные варианты нецелесообразны.
В список наших преимуществ входит:
- строгий учет вводных данных: функциональность, область использования, климатические условия, дизайн и размеры;
- разработка тестовых моделей для проведения анализа и дальнейшей корректировки;
- выдача клиенту пакета проектной документации: спецификации, гербер-файлов, по запросу заказчика — 3D моделей;
- строгое соблюдение сроков и стоимости услуг, утвержденных в договоре.
Клиентам компании предоставляются услуги по разработке электронных устройств «под ключ»: разработка ПО, печатной платы, корпуса и другое. После согласования результатов с заказчиком организуем запуск серийного производства. Благодаря оперативной обратной связи мы реализуем доработку проекта, согласно индивидуальным запросам и требованиям клиента, подбираем аналоги компонентов с учетом изменений рынка.
Как заказать печатную плату у нас?
Заказать изготовление печатных плат и разработку удобнее, когда понятны шаги, состав работ и точки согласования. Мы работаем как с заказчиками, у которых есть готовые файлы, так и с теми, кому нужно проектирование, производство печатных плат и монтаж под ключ.
Процесс работы выглядит так:
- вы отправляете ТЗ или описание устройства
- мы уточняем вводные данные
- согласуем состав работ и сроки
- фиксируем требования к плате
- выполняем разработку печатных плат
- запускаем изготовление и контроль
- делаем монтаж, пайку, проверку
- передаем платы и комплект документов
Чтобы оставить заявку, достаточно описать устройство, требуемое количество плат, желаемое число слоев и необходимость монтажа. После этого мы подготовим техническую оценку по этапам: разработка, изготовление печатных плат, монтаж, пайка, контроль и выдача документации.
