Разработка принципиальных электрических схем в Кургане

Разработка схемотехники переводит требования к изделию в точную электрическую структуру будущего устройства. На этом этапе определяются функциональные узлы, цепи питания, интерфейсы, защиты, типы сигналов, номиналы и состав компонентов. Ошибка в принципиальной схеме переносится в печатную плату, влияет на закупку, изготовление, монтаж и испытания, поэтому ранняя инженерная проверка снижает риск дорогостоящих переделок.

Мы рассматриваем создание электронных схем как последовательный инженерный процесс, где каждое решение связано с требованиями изделия и условиями производства. Сначала уточняются функции и ограничения, затем формируется архитектура, выполняются расчеты, подбирается компонентная база и выпускаются принципиальные электрические схемы. После проверки проект передается на разработку платы и подготовку производственных данных. Такая последовательность позволяет сохранить прослеживаемость решений от технического задания до готового электронного устройства.

Что входит в разработку схемотехники?

Разработка схемотехники охватывает путь от технических требований до проверенной электрической схемы. Результат должен быть пригоден для проектирования печатной платы, изготовления опытных образцов и дальнейшего производства.

Работа начинается с декомпозиции устройства на функциональные блоки. Мы определяем, какие задачи решают питание, вычислительная часть, аналоговые тракты, интерфейсы связи, исполнительные каскады, датчики, защита и внешние разъемы. Для каждого блока задаются рабочие режимы, входные и выходные параметры, ограничения по напряжению, току, частоте, точности и энергопотреблению. Затем уточняются связи между узлами и требования к их совместной работе. Если проект создается на базе существующего изделия, отдельно анализируются исходные схемы, файлы платы, спецификация и история выявленных проблем.

На схемотехническом этапе важно определить границы проекта до начала детального проектирования. Заказчику требуется понимать, какие функции реализуются аппаратно, какие относятся к программной части, какие интерфейсы доступны снаружи и какие параметры считаются критериями приемки. Мы фиксируем эти решения в рабочей документации и используем их при последующих проверках. Это исключает ситуацию, когда одна и та же функция трактуется по-разному разработчиком, программистом, конструктором корпуса и производством.

• структурная схема устройства;
• принципиальные электрические схемы;
• перечень применяемых компонентов;
• параметры цепей питания;
• описание интерфейсов и разъемов;
• требования к критичным цепям;
• данные для проектирования платы.

Принципиальная схема и печатная плата решают разные задачи. Схема описывает электрическую логику, соединения и параметры элементов, а плата задает физическое размещение компонентов, проводники, полигоны и переходные отверстия; ее слои формируют физическую структуру конструкции. При этом схемотехнические решения нельзя принимать без учета будущей топологии. Токи, частоты, типы интерфейсов, чувствительность аналоговых цепей и требования по изоляции напрямую влияют на размещение и трассировку. Поэтому разработка электронных схем ведется с учетом физических ограничений платы, но без смешения электрического и топологического уровней проекта.

Исходные данные и техническое задание

Техническое задание задает измеримые требования к электронному устройству и границы ответственности разработчика. Чем точнее описаны входные данные, тем устойчивее последующие решения по архитектуре, компонентам и плате.

На старте мы уточняем назначение изделия, сценарии работы, входные и выходные сигналы, диапазоны питания, типы нагрузок, интерфейсы и внешние соединения. Отдельно фиксируются габаритные ограничения, условия эксплуатации, требования к энергопотреблению, ремонтопригодности и серийному выпуску. Для устройств с аккумуляторным питанием учитываются режимы заряда, защиты и потребление в разных состояниях. Для промышленной электроники важны уровни сигналов, гальваническая развязка, помеховая обстановка и требования к надежности. Для измерительной техники внимание переносится на точность, шум, стабильность опорных источников и свойства аналогового тракта.

Формулировка задачи должна позволять проверить результат численно или функционально. Недостаточно указать, что требуется контроллер, блок питания или устройство сбора данных. Необходимо определить число каналов, типы сигналов, предельные уровни, частоты обмена, интерфейсы и режимы нагрузки. Если часть требований еще не утверждена, мы формируем перечень инженерных допущений и выносим его на согласование до глубокой проработки схемы. Это делает изменения управляемыми и не дает скрытым ожиданиям перерасти в переделку уже разработанной платы.

Для доработки существующего устройства полезны принципиальные схемы, исходные файлы печатной платы, спецификация, прошивка, чертежи корпуса и протоколы испытаний. Если исходники отсутствуют либо представлены не полностью, сначала определяется объем восстановления данных. Отдельно оценивается необходимость анализа образца, прозвонки соединений и восстановления части схемы. Такой подход помогает отличить новую разработку от работ по реконструкции и заранее определить состав результата.

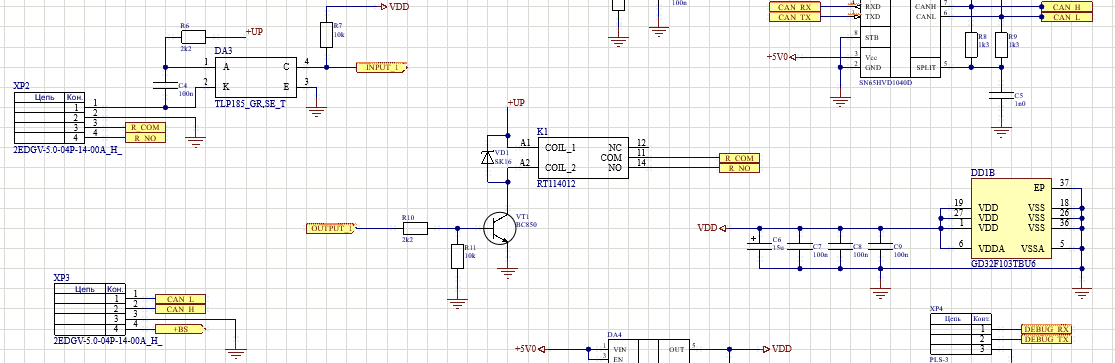

Как проектируют принципиальные электрические схемы?

Проектирование принципиальных электрических схем строится от архитектуры устройства к конкретным цепям, номиналам и компонентам. Каждый узел должен иметь понятное назначение, расчетный режим и проверяемые связи с остальной системой.

После определения структуры мы распределяем функции между аппаратной частью, микроконтроллером или процессором, программной логикой и внешними модулями. Затем формируются цепи питания, тактирования, сброса, загрузки, связи и управления. Для цифровых интерфейсов проверяются уровни сигналов, направления, подтяжки, согласование и требования выбранного стандарта. Для аналоговых участков рассчитываются коэффициенты передачи, фильтрация, смещение, диапазон входных сигналов и предельный уровень шума. Для силовых каскадов оцениваются токи, напряжения, коммутационные процессы, рассеиваемая мощность и тепловая нагрузка.

Схема оформляется так, чтобы ее можно было читать без постоянного обращения к топологии платы. Функционально связанные цепи группируются, имена сетей применяются последовательно, питание и сигнальные земли обозначаются однозначно. Разъемы получают понятные назначения контактов, а критичные цепи сопровождаются инженерными примечаниями там, где это необходимо для разводки. При многостраничном проекте структура листов отражает логику устройства, а не случайный порядок добавления компонентов. Это облегчает проверку, сопровождение и внесение изменений в следующих ревизиях.

Расчет и выбор компонентов

Компонентная база подбирается по совокупности электрических, конструктивных и производственных параметров. Одна подходящая строка в таблице характеристик еще не подтверждает пригодность детали для конкретной схемы.

При выборе микросхем мы анализируем диапазон питания, рабочие токи, уровни входов и выходов, температурный диапазон, корпус, назначение выводов и требования к внешней обвязке. Для источников питания дополнительно оцениваются режим запуска, устойчивость, токовые ограничения, поведение при коротком замыкании и требования к входным и выходным конденсаторам. В импульсных преобразователях учитываются параметры силовых ключей, дросселя, диода или синхронного каскада, частота преобразования и расчетные потери. В линейных стабилизаторах важны падение напряжения, рассеиваемая мощность и тепловое сопротивление корпуса.

Пассивные элементы также требуют расчета, а не формального выбора номинала. Для резисторов проверяются сопротивление, номинальная мощность, рабочее напряжение и температурные характеристики. Для конденсаторов учитываются тип диэлектрика, рабочее напряжение, емкость под приложенным смещением, эквивалентное последовательное сопротивление и назначение в конкретной цепи. Для индуктивностей важны ток насыщения, сопротивление обмотки и потери. Эти параметры влияют на устойчивость, нагрев, точность и ресурс электронного устройства.

Отдельная задача - доступность компонентной базы для производства. Мы учитываем статус жизненного цикла, наличие поставщиков, корпусное исполнение и совместимость альтернатив. Компонент нельзя заменять без проверки электрических параметров и распиновки, даже если название или назначение кажется сходным. Для серийного проекта критичные позиции лучше определить до завершения трассировки, поскольку смена корпуса затрагивает посадочное место и способна потребовать переработки печатной платы. Такая дисциплина связывает схемотехнику с закупкой и производством еще до заказа первой партии.

Проверка схемы до трассировки

До перехода к печатной плате схема проходит автоматические и инженерные проверки. Их задача - найти логические, электрические и библиотечные ошибки до того, как они попадут в физическую конструкцию платы.

Автоматическая проверка выявляет часть проблем со связностью, типами выводов, питанием и именами сетей. Мы также проверяем повторяющиеся обозначения, незадействованные выводы, направления сигналов и корректность межлистовых соединений. Однако программный контроль видит только те правила, которые заданы в проекте. Неверный номинал, недостаточный запас по напряжению, неподходящий режим микросхемы или конфликт уровней интерфейса способны формально пройти такую проверку. Поэтому схема дополнительно анализируется по функциональным блокам и рабочим сценариям.

Для критичных цепей выполняются ручные расчеты и, когда это оправдано задачей, схемное моделирование. Особое внимание уделяется источникам питания, аналоговым входам, цепям измерения тока, высокоскоростным интерфейсам, генераторам и силовым ключам. Проверяется поведение не только в штатной точке, но и при предельных сочетаниях входных параметров, указанных в техническом задании. Такой анализ позволяет увидеть проблемы, которые не связаны с ошибкой соединения, но влияют на работоспособность изделия.

Библиотечные данные проверяются с той же тщательностью, что и электрические расчеты. Условное обозначение компонента, нумерация выводов и посадочное место должны соответствовать документации производителя и выбранному корпусу. Ошибка в соответствии между выводом на схеме и контактной площадкой переносится непосредственно в печатную плату. После изготовления исправление потребует физической доработки образца либо выпуска новой ревизии. Поэтому библиотека компонентов рассматривается как часть инженерной модели изделия.

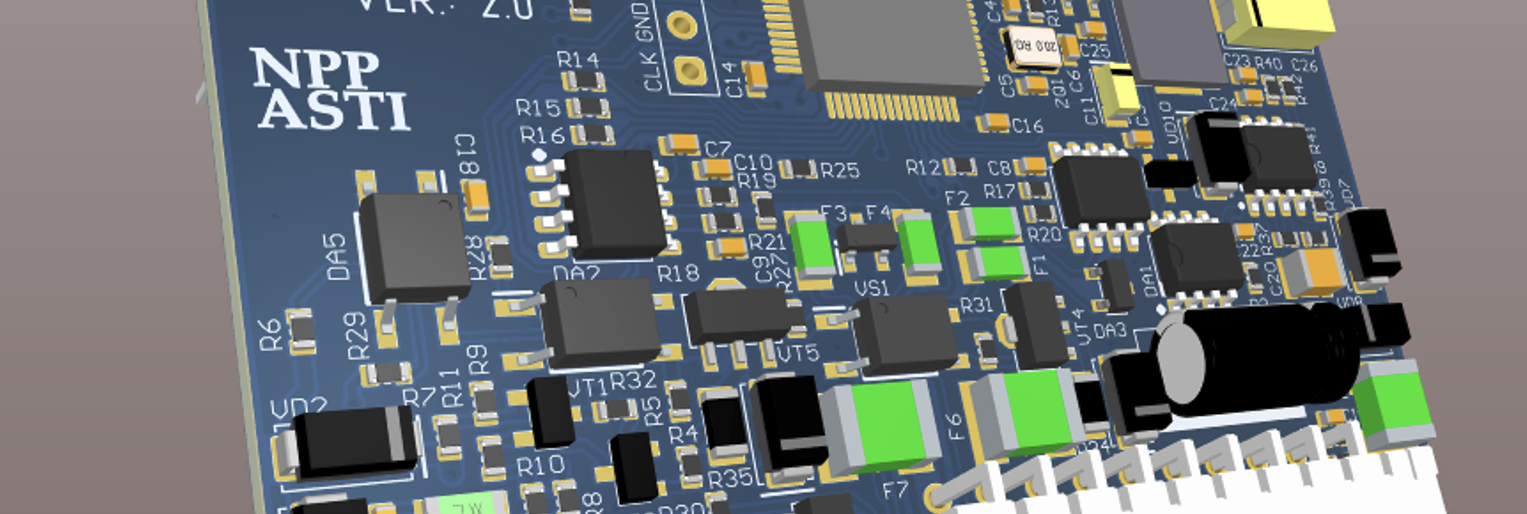

Переход от схемы к печатной плате

После утверждения схемы электрическая структура переводится в физическую конструкцию печатной платы. На этом этапе компоненты получают реальные координаты, а логические связи превращаются в проводники, полигоны, переходы и систему слоев.

Проектирование платы начинается с механических ограничений. Задаются контур, крепежные отверстия, положения разъемов, органов управления, индикаторов и элементов, связанных с корпусом. Затем размещаются компоненты, положение которых определяется электрическими требованиями: развязывающие конденсаторы, кварцевые резонаторы, силовые ключи, элементы обратной связи, чувствительные усилители и цепи защиты. После этого формируется остальная компоновка. Такой порядок сохраняет функциональную структуру схемы и сокращает длину критичных соединений.

Количество слоев выбирается на основании плотности монтажа, структуры питания, состава интерфейсов и требований к электромагнитной совместимости. Двухслойная плата подходит не для каждой задачи, так же как увеличение числа слоев не является автоматическим признаком качественного проекта. В многослойной конструкции важно определить назначение каждого слоя и взаимное расположение сигнальных, опорных и силовых плоскостей. Для быстродействующих цепей критичны непрерывные пути возвратного тока и стабильная опорная структура. Для силовых цепей важны токовая нагрузка проводников, переходных отверстий и медных полигонов.

Схемотехнические требования передаются разработчику топологии в форме правил и ограничений. К ним относятся дифференциальные пары, группы согласованных линий, критичные длины, минимальные расстояния, требования по изоляции, токовые цепи и чувствительные аналоговые участки. Если проект ведется одной инженерной командой, эти требования формируются одновременно со схемой и уточняются при размещении компонентов. Это сокращает число решений, принимаемых на стадии трассировки без достаточного электрического обоснования.

Отдельно рассматривается тепловой режим. Источники питания, силовые транзисторы, драйверы, процессоры и другие нагруженные компоненты требуют оценки рассеиваемой мощности и путей отвода тепла. На плате для этого применяются медные области, тепловые переходы, подходящее расположение и связь с конструктивными элементами, если она предусмотрена изделием. Расчет тепла связан со схемой напрямую, поскольку токи и потери определяются выбранными режимами компонентов. Размещение без учета этих данных создает риск локального перегрева даже при электрически корректной схеме.

Подготовка данных для производства

Финальный комплект должен однозначно описывать изготовление печатной платы и монтаж компонентов. Его состав согласуется с технологией производства, особенностями изделия и требованиями выбранного подрядчика.

Для изготовления формируются данные медных слоев, маски, маркировки, контура и сверловки. Для монтажа подготавливаются спецификация, координаты установки, сборочные чертежи и сведения о сторонах размещения компонентов. При необходимости в комплект включаются отдельные требования к материалу основания, толщине платы, меди, покрытию контактных площадок, контролю импеданса, маркировке и электрическому тестированию. Все файлы выпускаются в согласованной ревизии, чтобы производство работало с единым состоянием проекта.

• файлы слоев печатной платы;
• данные сверловки и контура;
• спецификация компонентов;
• координаты установки элементов;
• сборочные чертежи;
• технологические требования;
• обозначение ревизии проекта.

Перед передачей выполняется итоговая проверка соответствия схемы и платы. Контролируются изменения после последнего импорта соединений, назначение посадочных мест, наличие всех компонентов, правила трассировки и технологические ограничения. Проверяется контур, расположение отверстий, зоны запрета, надписи и ориентация полярных деталей. Производственные файлы просматриваются отдельно от рабочего проекта, поскольку ошибка экспорта способна возникнуть даже при корректной топологии. Только после этой проверки комплект считается готовым к изготовлению.

Связь с производством полезно устанавливать до финального выпуска платы. Реальные ограничения подрядчика по ширине проводников, зазорам, диаметрам отверстий, типам переходов, материалам и сборке должны быть учтены в правилах проектирования. Если технология выбрана заранее, конструктор не закладывает решения, которые потребуют специального процесса без технической необходимости. Это помогает удерживать стоимость изготовления под контролем и уменьшает число технологических замечаний перед запуском.

Как контролируют качество разработки схем?

Качество схемотехники определяется не количеством листов, а полнотой инженерных проверок и прослеживаемостью решений. Контроль должен охватывать требования, расчеты, компоненты, связи, библиотечные данные и готовность проекта к следующей стадии.

Мы разделяем проверку на несколько уровней. Сначала инженер проверяет собственный узел по техническому заданию и расчетам. Затем проект просматривается с точки зрения межблочных связей, питания, интерфейсов и режимов запуска. После этого оценивается готовность схемы к разработке печатной платы: назначены ли корпуса, понятны ли критичные цепи, нет ли конфликтов в библиотеке и достаточно ли данных для трассировки. Такой контроль не заменяет испытания опытного образца, но заметно сокращает число дефектов, которые доходят до производства.

Особое значение имеет управление изменениями. Если после проверки меняется компонент, номинал, распиновка разъема или архитектура узла, изменение фиксируется и повторно проходит связанные проверки. Нельзя считать старое заключение действующим для новой ревизии без анализа затронутых цепей. Тот же принцип применяется после замечаний от производства или испытаний прототипа. История ревизий позволяет понимать, почему принято конкретное решение и какие части проекта оно затронуло.

Опытный образец завершает важный цикл проверки инженерных предположений. На нем измеряются напряжения, токи, сигналы, температурные режимы, работа интерфейсов и поведение изделия в предусмотренных сценариях. Результаты испытаний сопоставляются с расчетами и требованиями. Если выявлено отклонение, корректируется схема, топология, перечень компонентов или программная часть, в зависимости от причины. Только подтвержденная ревизия должна становиться основой для следующего запуска производства.

Как заказать разработку схемотехники?

Заказать разработку схемотехники можно с передачи описания задачи и доступных исходных материалов. Мы анализируем вводные, определяем границы работ, состав результата и данные, которые требуется уточнить до старта проектирования.

Для первичной оценки полезно описать назначение электронного устройства и его основные функции. Нужны сведения о питании, внешних сигналах, интерфейсах, нагрузках, габаритах платы и условиях эксплуатации. Если задан корпус, разъемы или уже выбранные компоненты, их также следует включить в исходные данные. Для модернизации существующего изделия стоит приложить принципиальные схемы, файлы печатной платы, спецификацию, фотографии образца и перечень выявленных проблем. Чем полнее исходный комплект, тем точнее определяется объем работ.

• назначение и функции устройства;
• параметры питания и нагрузок;
• входные и выходные сигналы;
• перечень требуемых интерфейсов;
• габариты платы и корпуса;
• условия эксплуатации изделия;
• исходные схемы и чертежи;
• требования к производству.

После получения заявки мы разбираем требования и выделяем вопросы, влияющие на архитектуру. Далее согласуются состав этапов, формат исходных данных, перечень передаваемой документации и критерии приемки. Если в заказ входит только разработка электронных схем, граница работ фиксируется на выпуске проверенной принципиальной документации. Если требуется полный цикл, проект продолжается через создание печатной платы, выпуск производственных файлов, изготовление и поддержку сборки опытного образца.

Стоимость и срок разработки зависят от сложности устройства, числа функциональных блоков, состава интерфейсов, требований к питанию, плотности платы и глубины проверки. Поэтому технически корректная оценка строится после изучения задачи, а не только по краткому названию изделия. Мы отделяем обязательные работы от дополнительных и заранее обозначаем, какие исходные данные влияют на объем проектирования. Заказчик получает понятную структуру проекта и понимает, какой результат передается после каждого согласованного этапа.

Чтобы оставить заявку, достаточно направить описание устройства, имеющиеся материалы и требования к конечному результату. Мы проведем первичный технический разбор, сформируем перечень недостающих данных и определим состав работ по схемотехнике, плате и подготовке производства. После согласования проект переходит к архитектуре, расчетам и разработке принципиальной схемы. Такой формат дает прозрачную точку старта и связывает требования заказчика с конкретным инженерным результатом.
