ПодробнееПечатная плата задает электрическую и технологическую основу изделия. Ошибки на этапе схемы, трассировки, подготовки файлов или сборки быстро отражаются на сроках, стоимости партии и стабильности выпуска.
Мы рассматриваем разработку печатных плат и серийное изготовление печатных плат как единую инженерную задачу. Заказчику нужен не набор файлов сам по себе, а готовое электронное устройство с понятной логикой запуска, повторяемым монтажом и контролируемым качеством от первой партии до плановой серии.
Разработка печатных плат включает не одну операцию, а связанный набор этапов. В работу входят схемотехника, конструкторская проработка, проектирование топологии, проверка технологичности и выпуск производственных данных.
Мы начинаем с определения состава задачи. Иногда нужна новая плата с нуля, иногда требуется переработка готового решения, перенос на другую компонентную базу, адаптация под серийный монтаж или подготовка проекта к многослойному исполнению.
Здесь важно разделять два уровня. Первый уровень связан с работоспособностью схемы. Второй определяет пригодность платы к устойчивому выпуску, сборке и тестированию. Плата, которая запускается в лаборатории, еще не равна серийному изделию. Часто проблема скрыта не в логике узла, а в посадочных местах, паяльной маске, ширинах проводников, тепловом режиме, стекe слоев и составе выходной документации.
Создание новой платы начинается с формализации требований. Мы уточняем функции изделия, питание, интерфейсы, токовые нагрузки, габариты, условия эксплуатации, ограничения по стоимости, требования к корпусу и планируемый тираж.

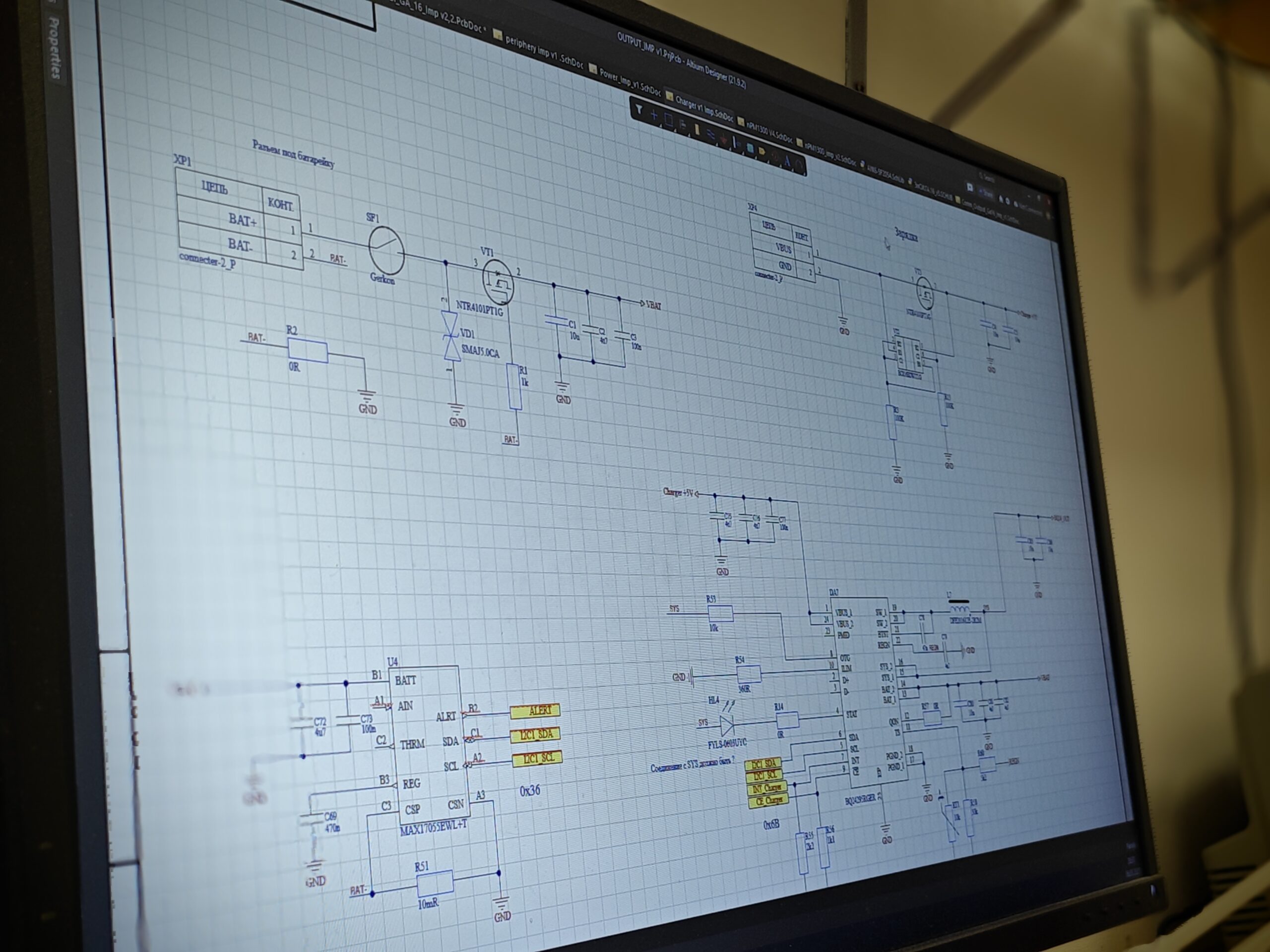

После этого формируется электрическая схема и первичный перечень компонентов. На этом шаге важно не только подобрать микросхемы и пассивные элементы, но и проверить доступность позиций, формат корпусов, требования к пайке, жизненный цикл компонентов и риски по замене в серии. Если проект ориентирован на производство печатных плат под выпуск партии, схему сразу выстраивают так, чтобы закупка, монтаж и контроль не стали узким местом.
Грамотно подготовленная схема дает понятный практический эффект. Сокращается число правок в топологии, упрощается выпуск конструкторской документации, ускоряется переход к прототипу и снижается вероятность повторного цикла из-за технических мелочей, которые поздно заметили.

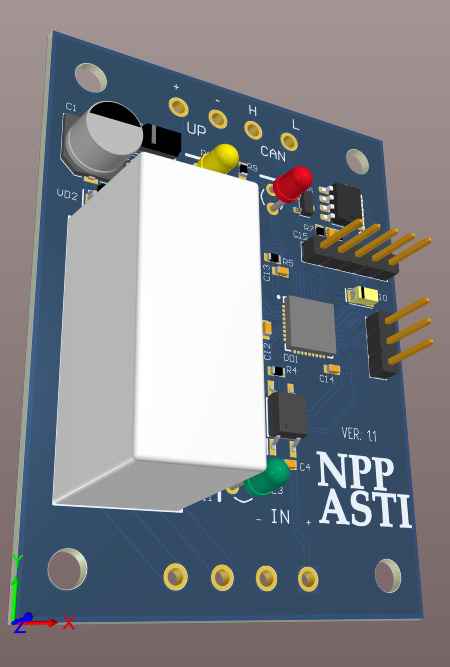

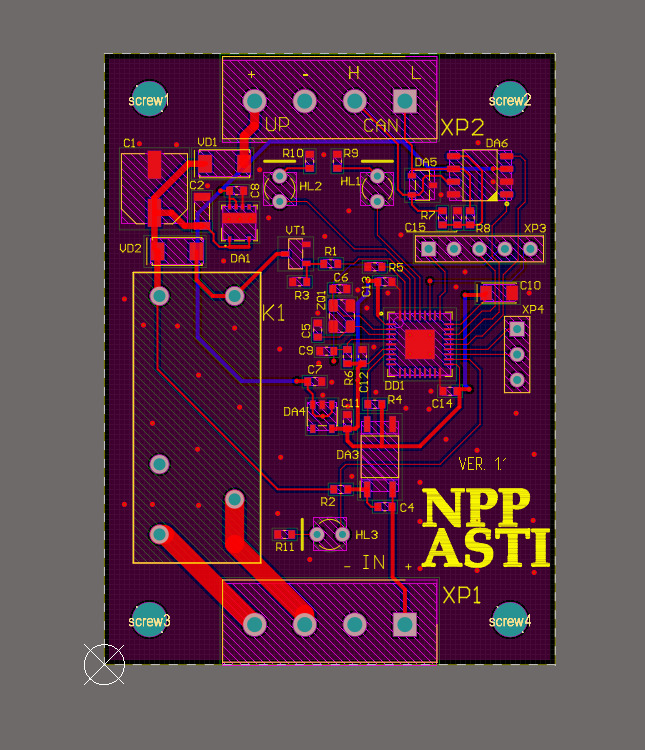

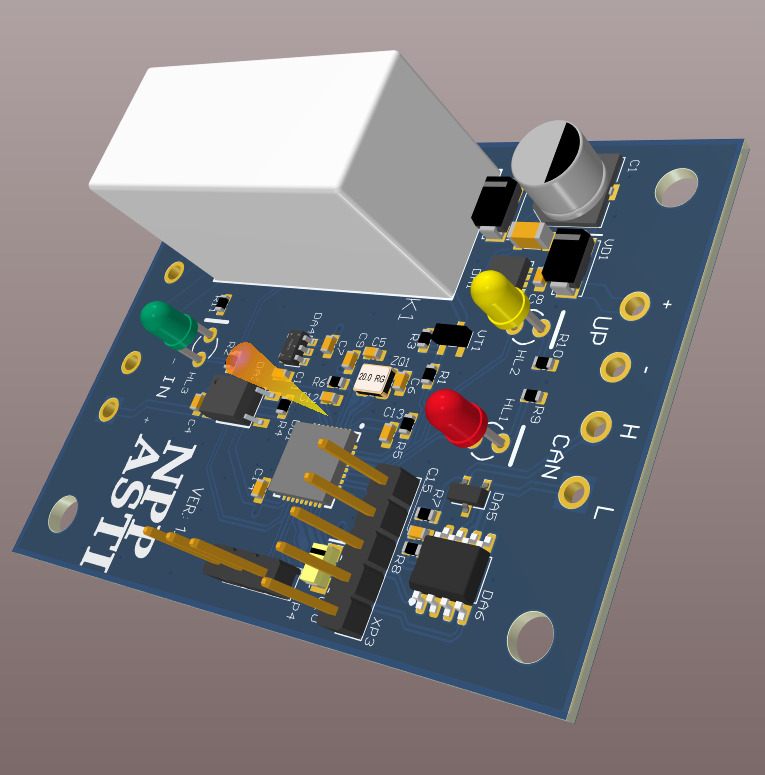

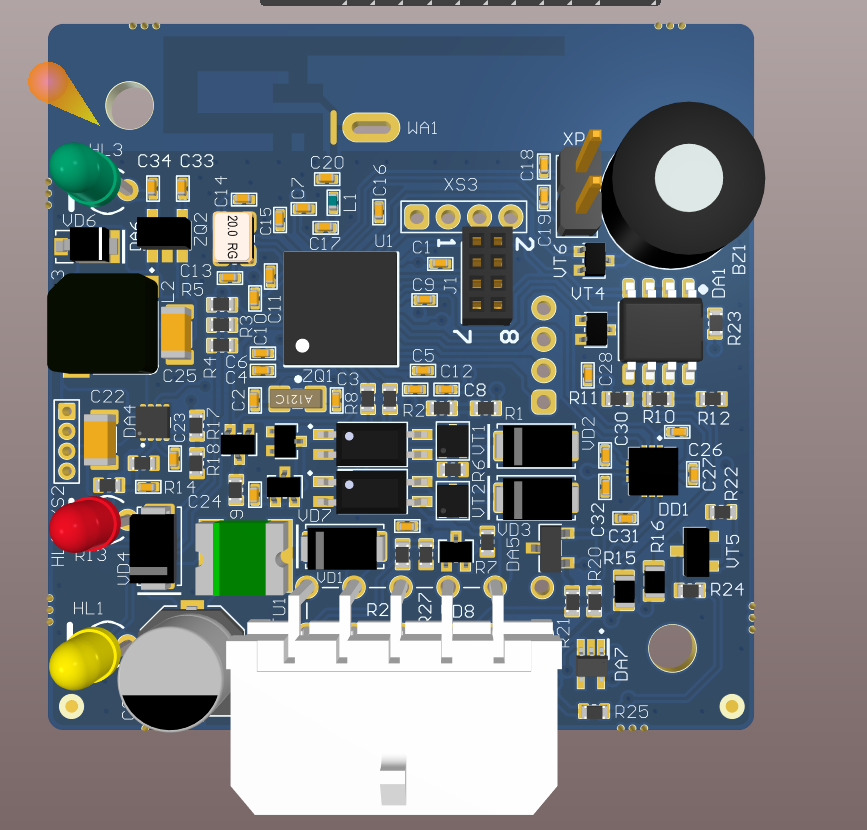

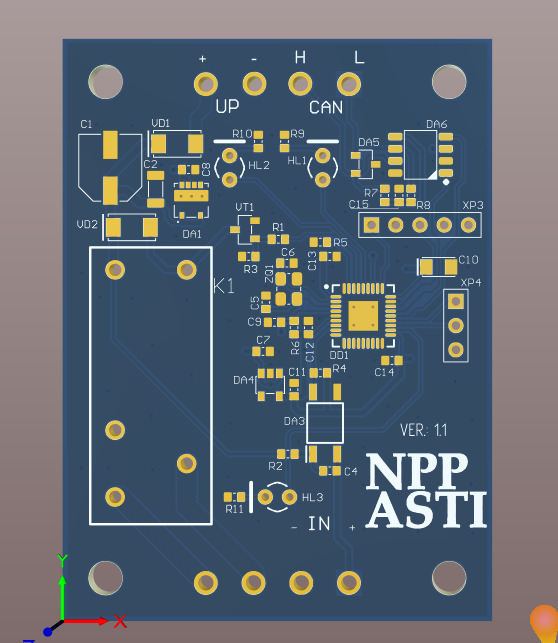

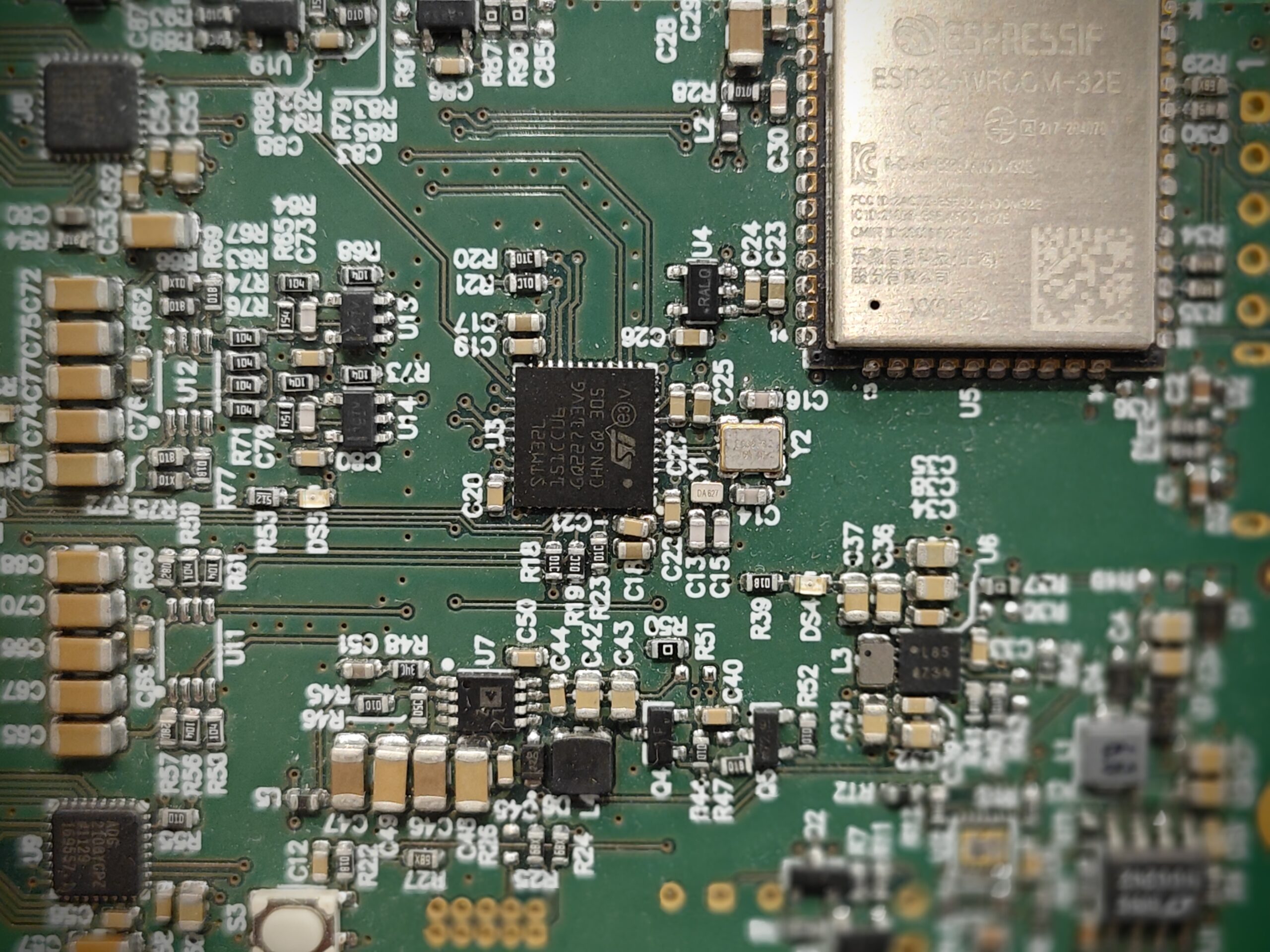

Проектирование печатных плат связывает электрическую модель изделия с реальным изготовлением. На этом этапе решается, как плата будет вести себя по сигналам, теплу, механике и сборке.
Мы не отделяем трассировку от требований фабрикации. Если дорожка проведена без учета допусков, а переходные отверстия выбраны без привязки к технологическим возможностям линии, стоимость партии растет, а риск брака выходит на первый план уже на старте.
Топология определяется классом изделия. Для простых узлов подходит однослойная или двухслойная печатная плата. Для контроллеров с плотным монтажом, высокоскоростными интерфейсами, чувствительными аналоговыми цепями и сложным распределением питания требуется многослойная конструкция с продуманным стеком.
При проектировании мы учитываем не только размещение элементов. Важны возвратные токи, развязка питания, длины критичных линий, разделение силовой и сигнальной части, симметрия тепловых полей, посадка разъемов, доступность для монтажа и контроль механических ограничений. Один внутренний слой часто отводят под опорную землю, другой слой под питание, а сигнальные слои разводят с учетом импеданса и взаимного влияния цепей.

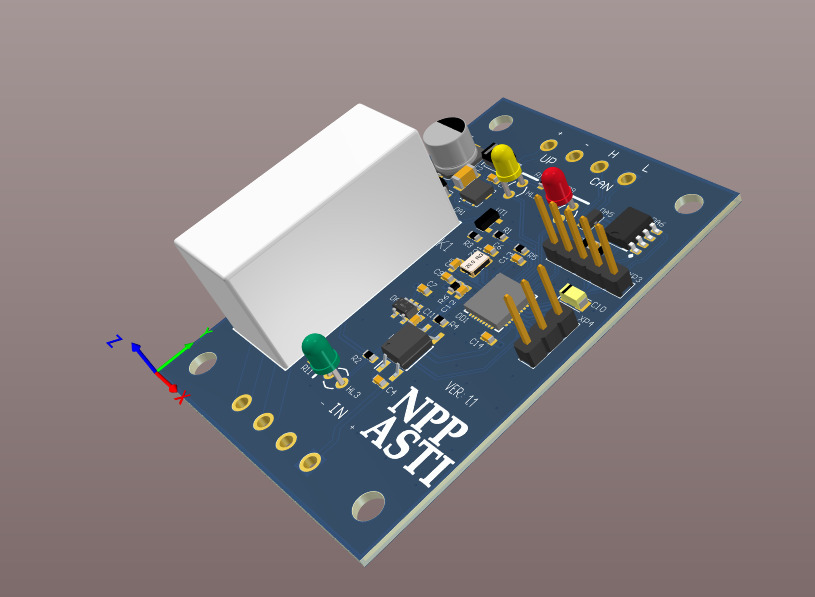

Отдельный блок связан с библиотеками и посадочными местами. Конструктор проверяет ориентацию корпусов, высоту компонентов, расстояния под трафарет, крепеж, расположение разъемов и совместимость платы с корпусом изделия. Здесь часто вскрывается скрытая сложность. Не в схеме, а в том, что разъем упирается в стенку корпуса, винт перекрывает дорожку или сервисная зона становится недоступной.
Перед передачей в изготовление проект проходит инженерные проверки. DRC выявляет нарушения правил проектирования, а DFM оценивает, насколько плата пригодна к реальному выпуску, панелизации, сборке и контролю.

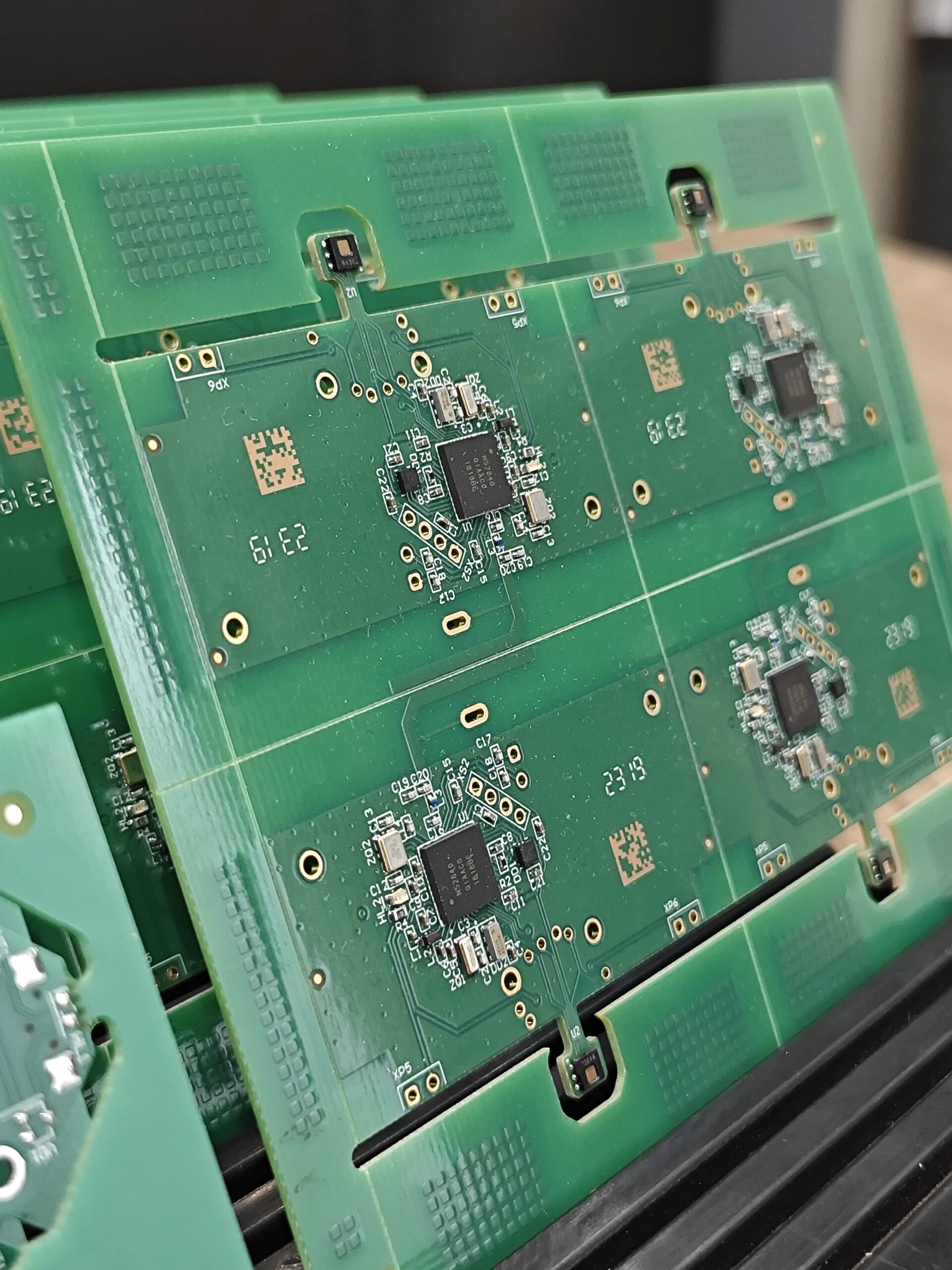

Мы проверяем сетевые связи, классы цепей, переходные отверстия, медные полигоны, паяльную маску, шелкографию, контуры фрезеровки, контрольные точки и сценарий панели. Для серии это не формальность. Именно на этом шаге устраняются мелкие, но затратные дефекты, которые позднее превращаются в простой линии или в нестабильный выход годных изделий.
На выходе заказчик получает комплект данных для изготовления печатных плат и монтажа. В него входят Gerber, drill-файлы, спецификация, координаты компонентов, требования к стеку слоев, сборочные чертежи, данные по трафарету и сопроводительная документация. Такой комплект нужен не только фабрике. Он необходим и монтажному участку, и службе контроля, и инженеру, который отвечает за повторный выпуск партии через месяц или через год.

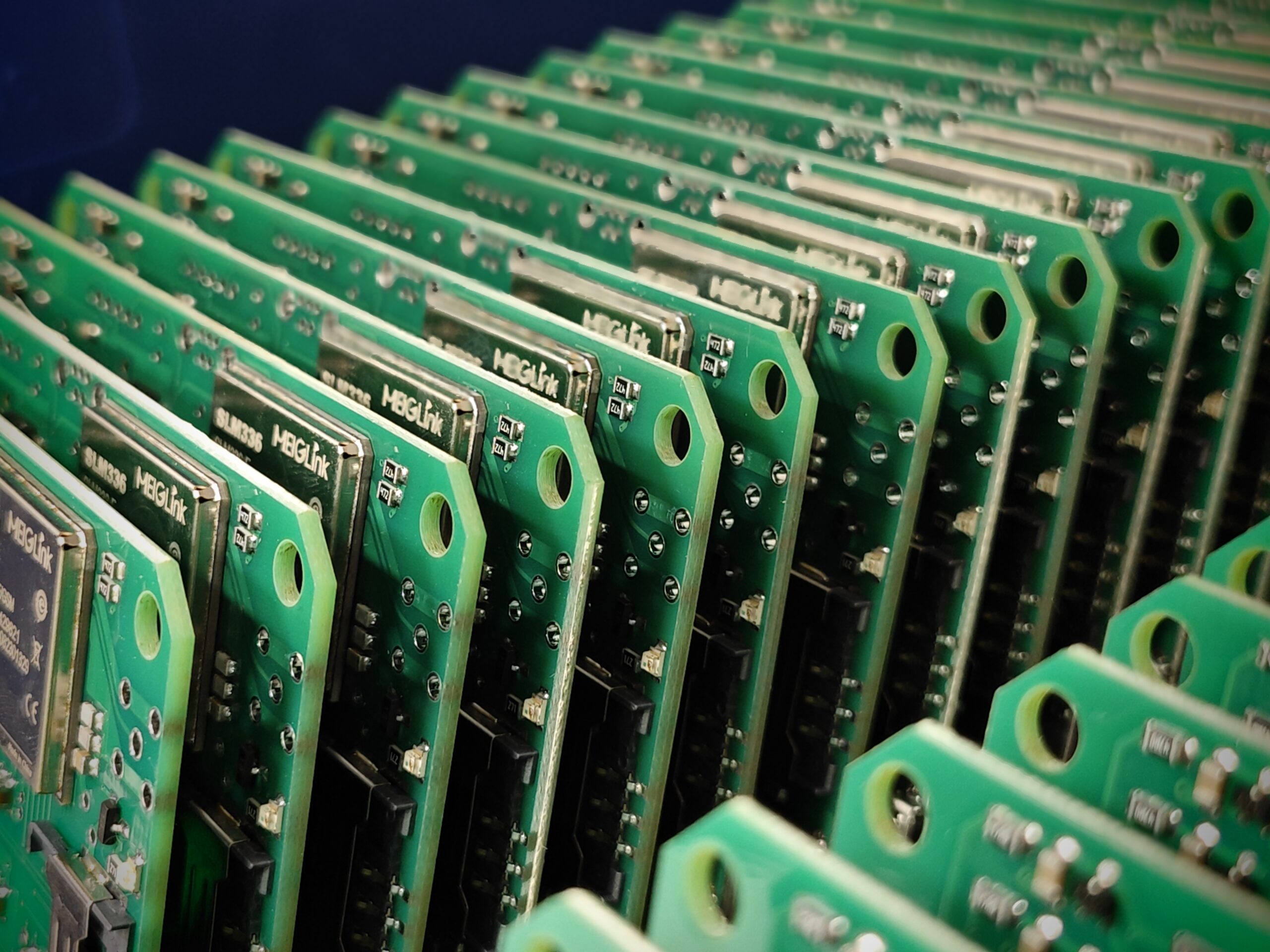

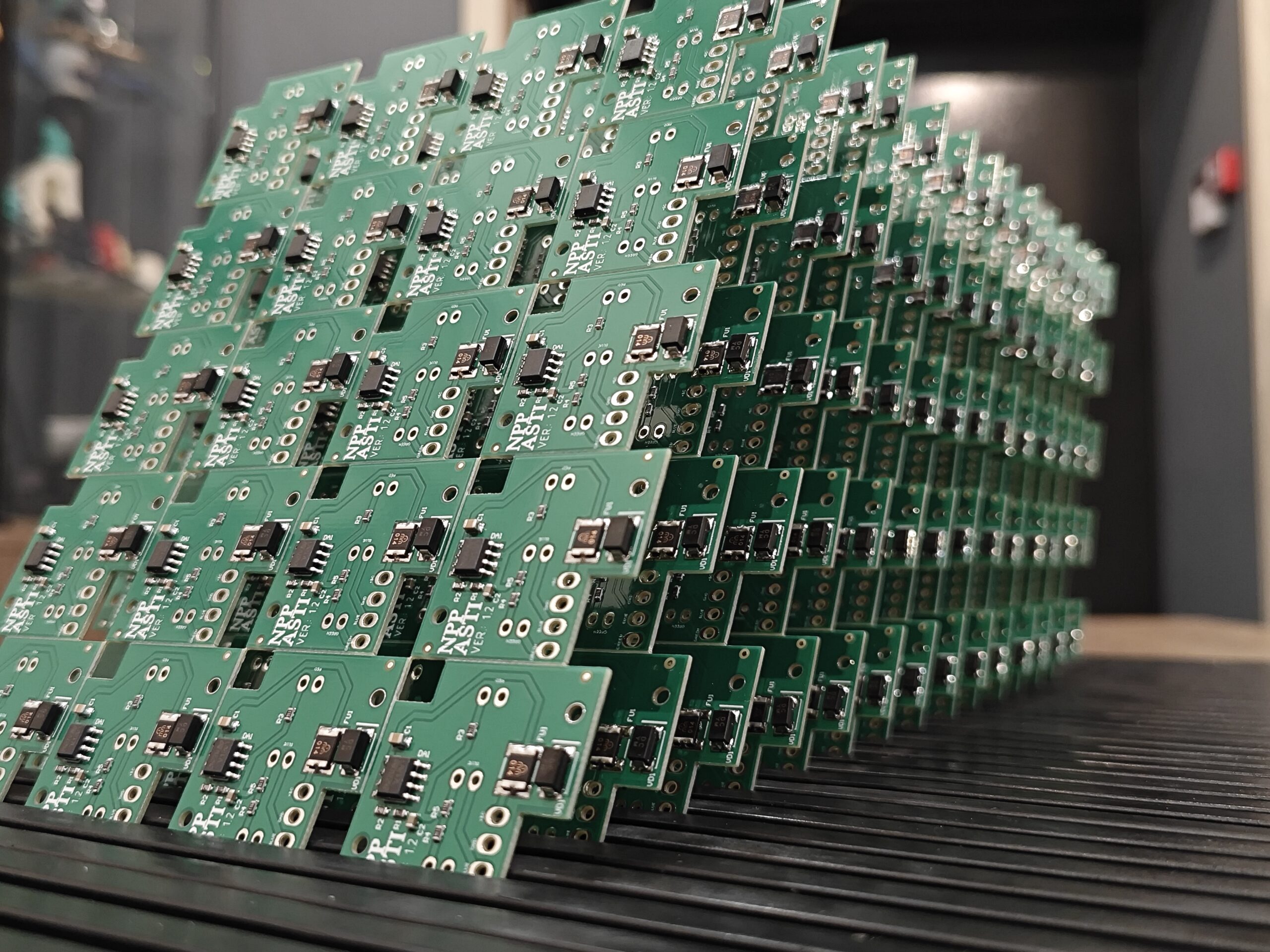

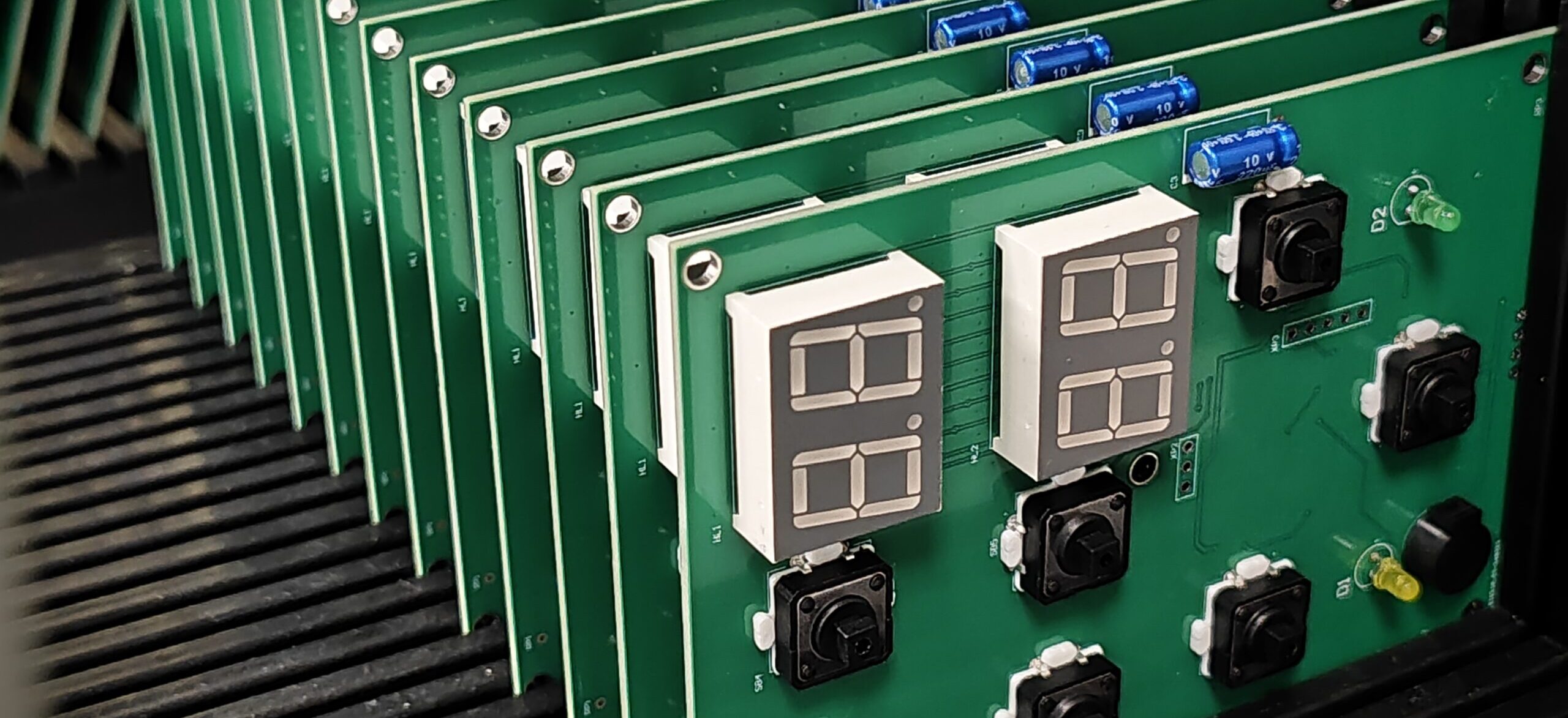

Серийное производство печатных плат требует иной дисциплины, чем выпуск единичного образца. Здесь на первый план выходят повторяемость от партии к партии, стабильность материалов, управляемость сроков и предсказуемость технологических параметров.
Мы выстраиваем работу так, чтобы разработка печатных плат сразу учитывала дальнейшее изготовление и сборку. Это снимает разрыв между конструкторским отделом и производством, когда файлы формально готовы, а плата плохо масштабируется в серию или требует постоянных ручных обходных решений.
Путь проекта обычно делится на несколько стадий: инженерный образец, опытная партия, корректировка и серийный выпуск. Такой маршрут нужен не ради формального отчета. Он дает возможность проверить электрические режимы, сборку, тепловое поведение, допуски механики, устойчивость к замене партий компонентов и корректность тестовой методики.

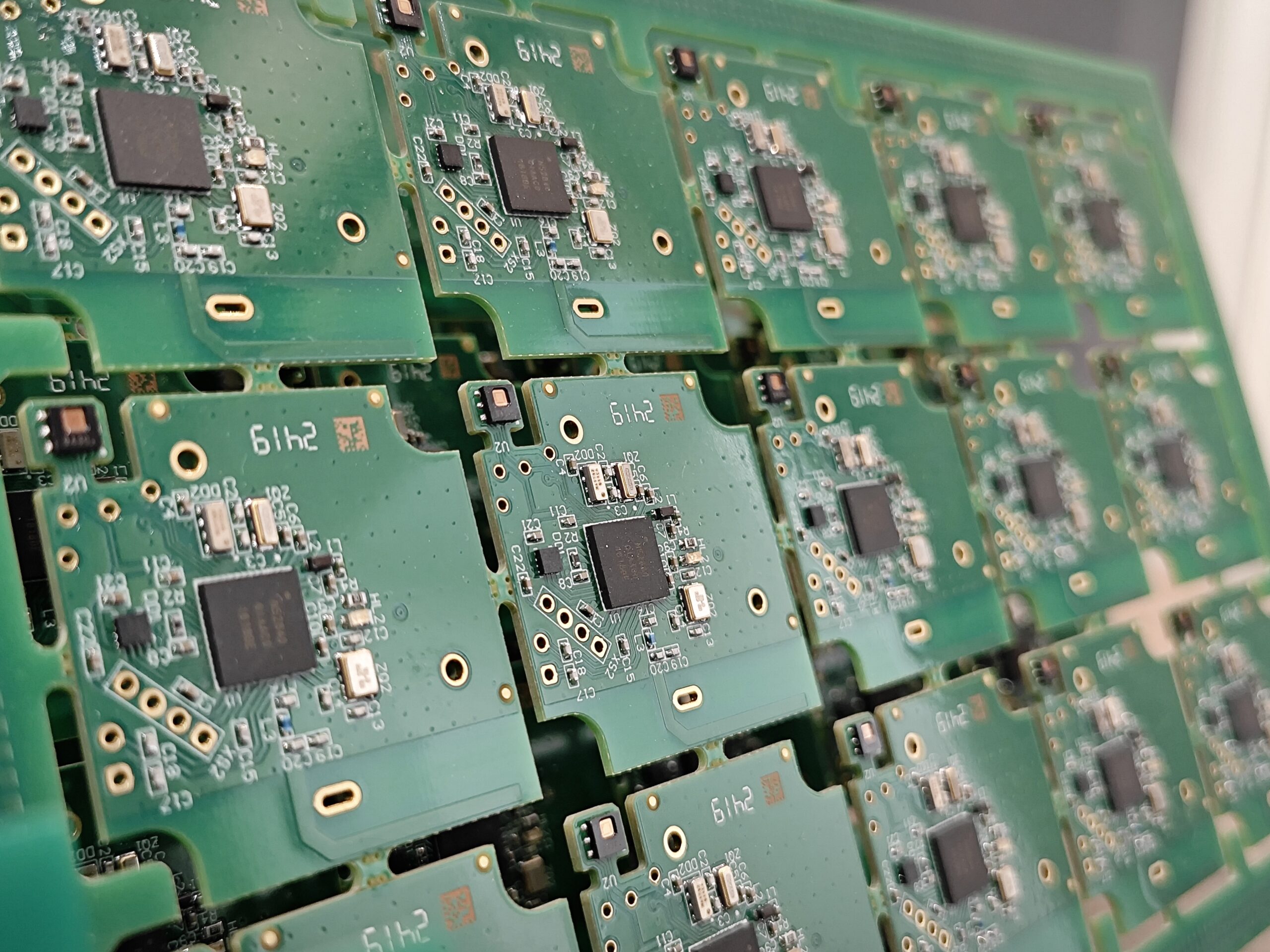

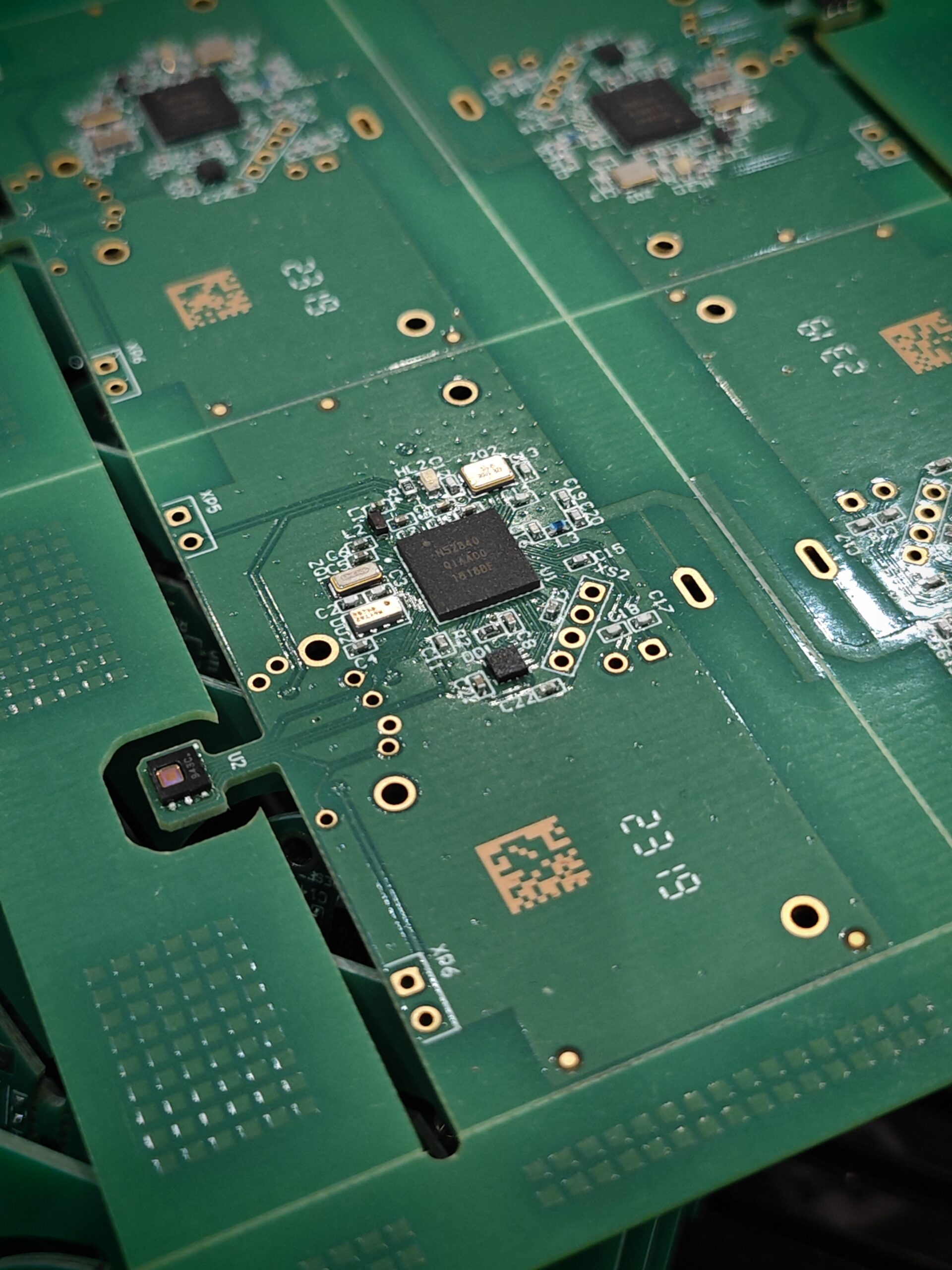

Для серийного изготовления печатных плат критичны стабильный материал основания, контролируемая толщина меди, повторяемая металлизация отверстий, точная маска, корректная панель, единые правила маркировки и прослеживаемость партии. Если изделие включает плотный SMD-монтаж, корпуса BGA, малый шаг выводов или чувствительные аналоговые узлы, мы еще на этапе проекта закладываем требования к трафарету, профилю пайки, фиксации платы и методике контроля.
Такой подход снижает риск, при котором рабочий прототип оказывается неудобным для конвейерной сборки. Серия любит дисциплину. Если допуски, документация и правила контроля зафиксированы заранее, производство печатных плат идет ровнее, а заказчик получает не разовый результат, а воспроизводимый процесс.
Серия оценивает проект жестко. Ей безразлично, сколько усилий было вложено в разработку, если плата нестабильна в закупке, монтаже, контроле или ремонте.
По этой причине производство печатных плат нельзя рассматривать отдельно от готового изделия. Нужно понимать, в каком корпусе работает электронное устройство, какие токи и частоты присутствуют, как организован теплоотвод, какие условия по вибрации и температуре заданы, каким будет входной контроль и по какому сценарию изделие проходит приемку.
Первый критичный критерий связан с технологическими допусками. Ширина проводников, зазоры, диаметры отверстий, форма контактных площадок, допуски на контур и позиционирование слоев должны быть согласованы с возможностями выбранного производства. Излишне жесткие требования без технической причины поднимают цену. Слабая дисциплина по допускам дает обратный эффект и ведет к отказам уже после запуска.
Второй критерий связан с компонентной базой. Для серийного выпуска важно не только то, что микросхема подходит по электрическим параметрам. Нужны поставляемость, стабильность корпуса, приемлемый горизонт закупки и понятная логика замены. Иначе проект становится зависимым от разовых остатков и нестабильных партий.
Третий критерий касается контроля после сборки. Если устройство трудно быстро проверить, стоимость выхода годного изделия растет. Поэтому при проектировании печатных плат мы заранее закладываем контрольные точки, доступ к интерфейсам, порядок прошивки, сценарий функционального теста и требования к отчетности по результатам проверки.
Четвертый критерий связан с ремонтопригодностью. Не каждая плата должна ремонтироваться на компонентном уровне, но заказчик должен понимать выбранную стратегию: замена модуля, локальный ремонт, выбраковка узла или восстановление после теста. От этого зависит компоновка, маркировка, состав документации и даже плотность монтажа.
Пятый критерий определяет стабильность сборки. Одна и та же печатная плата ведет себя по-разному при ручной пайке и на автоматической линии. Поэтому мы заранее учитываем ориентацию компонентов, тепловую симметрию площадок, риск надгробного эффекта у мелких элементов, требования к отмывке и способ фиксации на линии. Это инженерные детали, но именно они часто отделяют рабочий проект от серийного продукта.

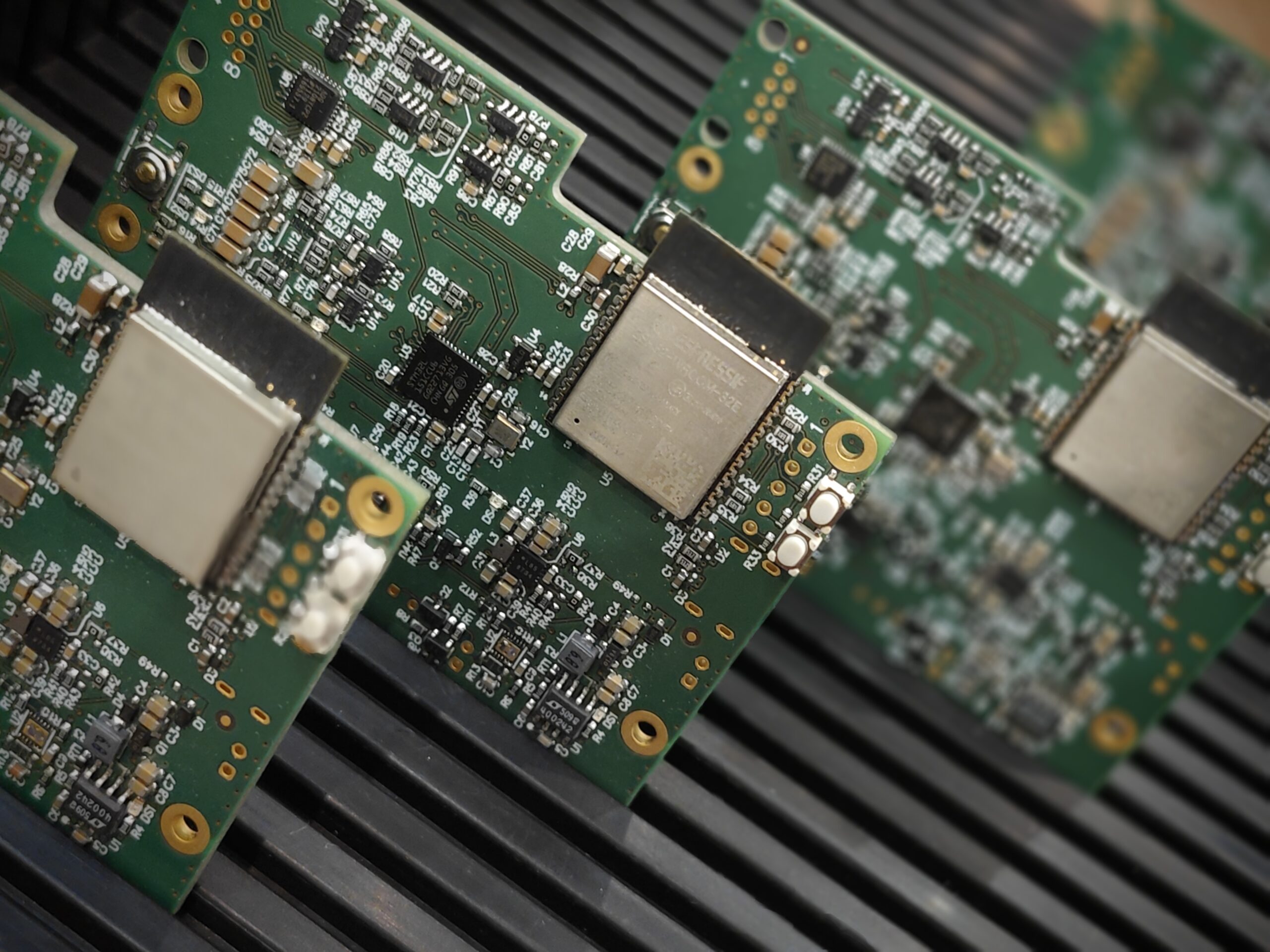

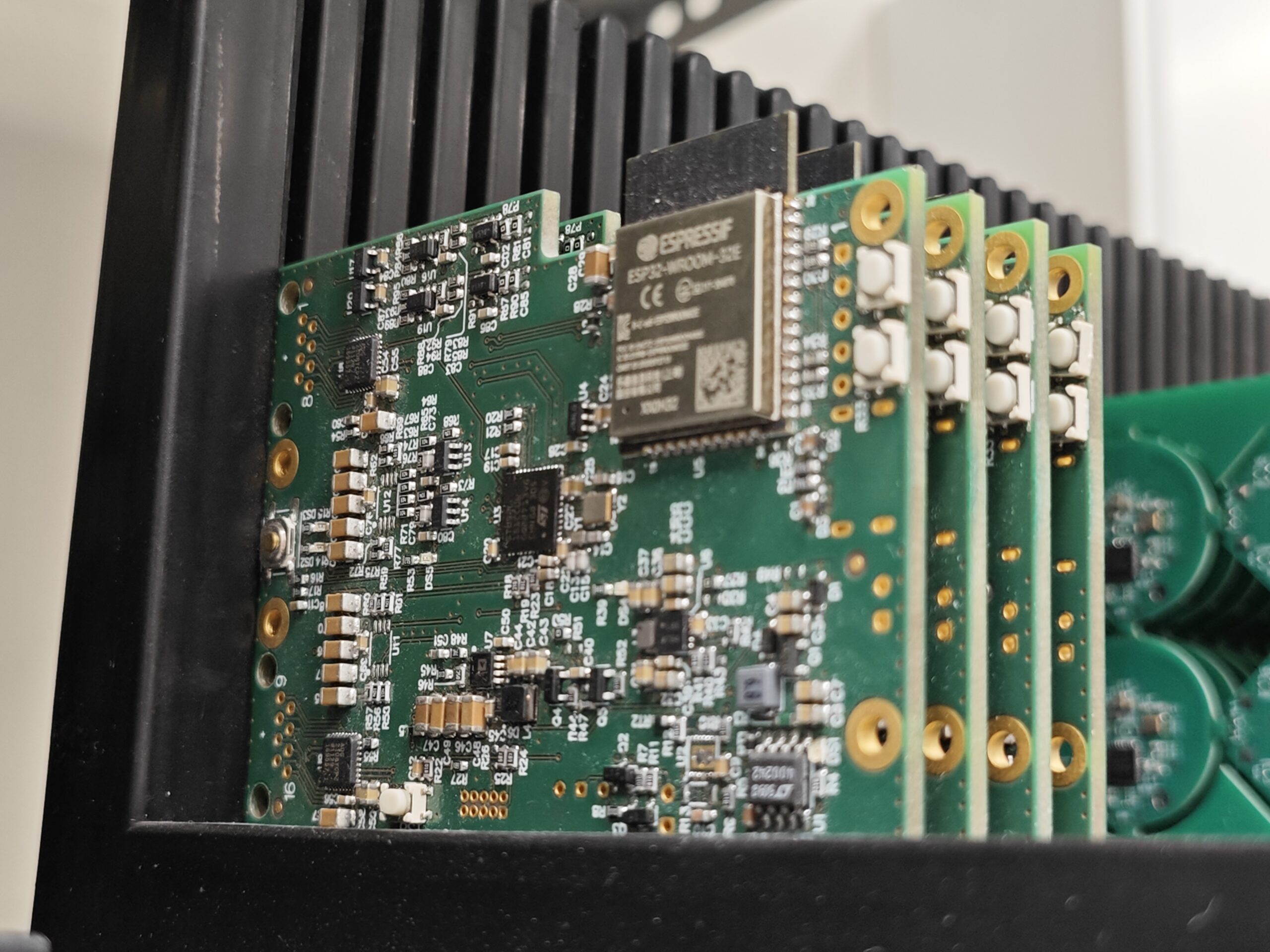

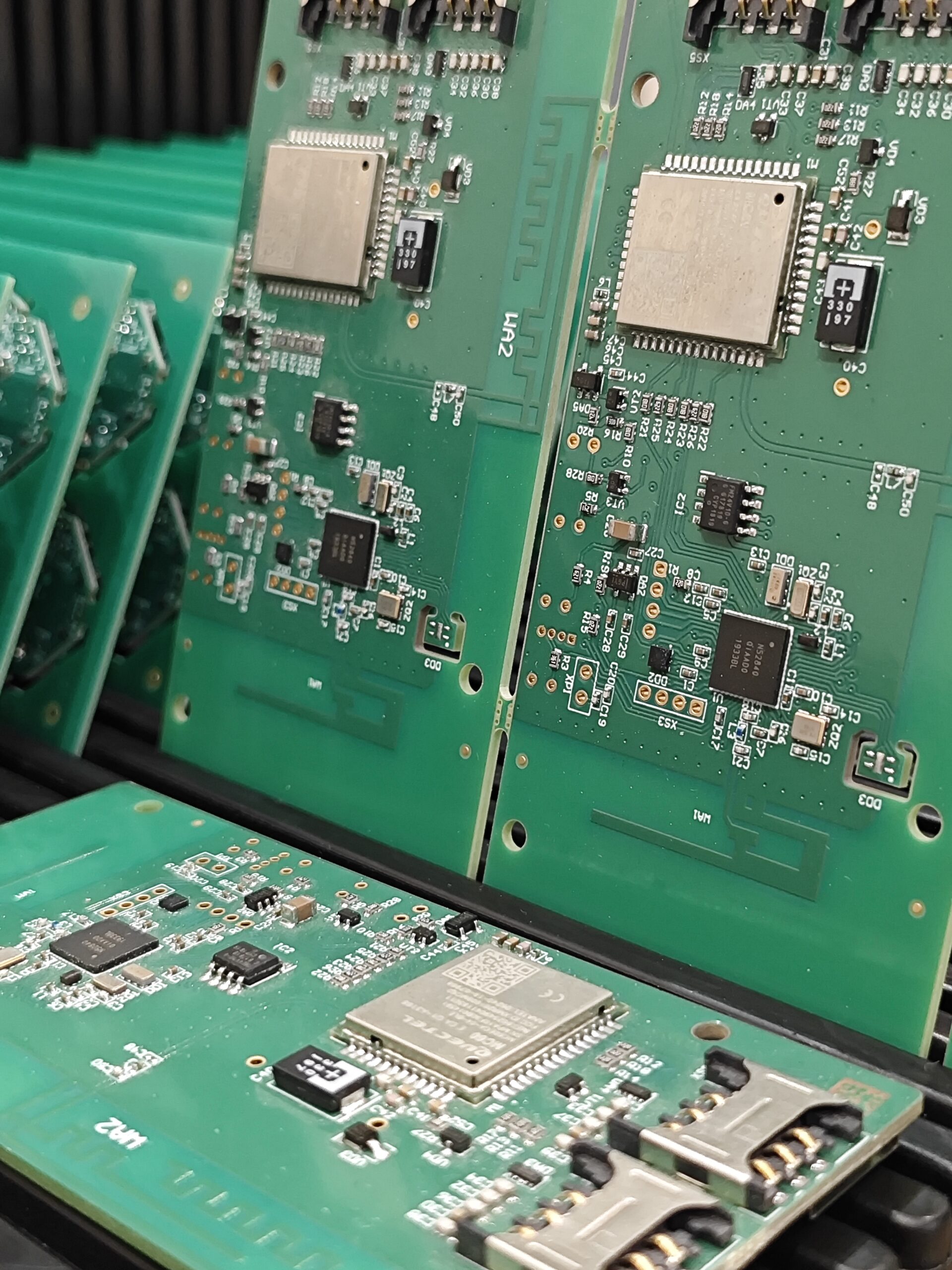

Плата без монтажа и проверки еще не является законченным изделием. Заказчику, как правило, нужен не набор голых заготовок, а собранное электронное устройство, готовое к включению в систему, испытаниям или поставке конечному потребителю.

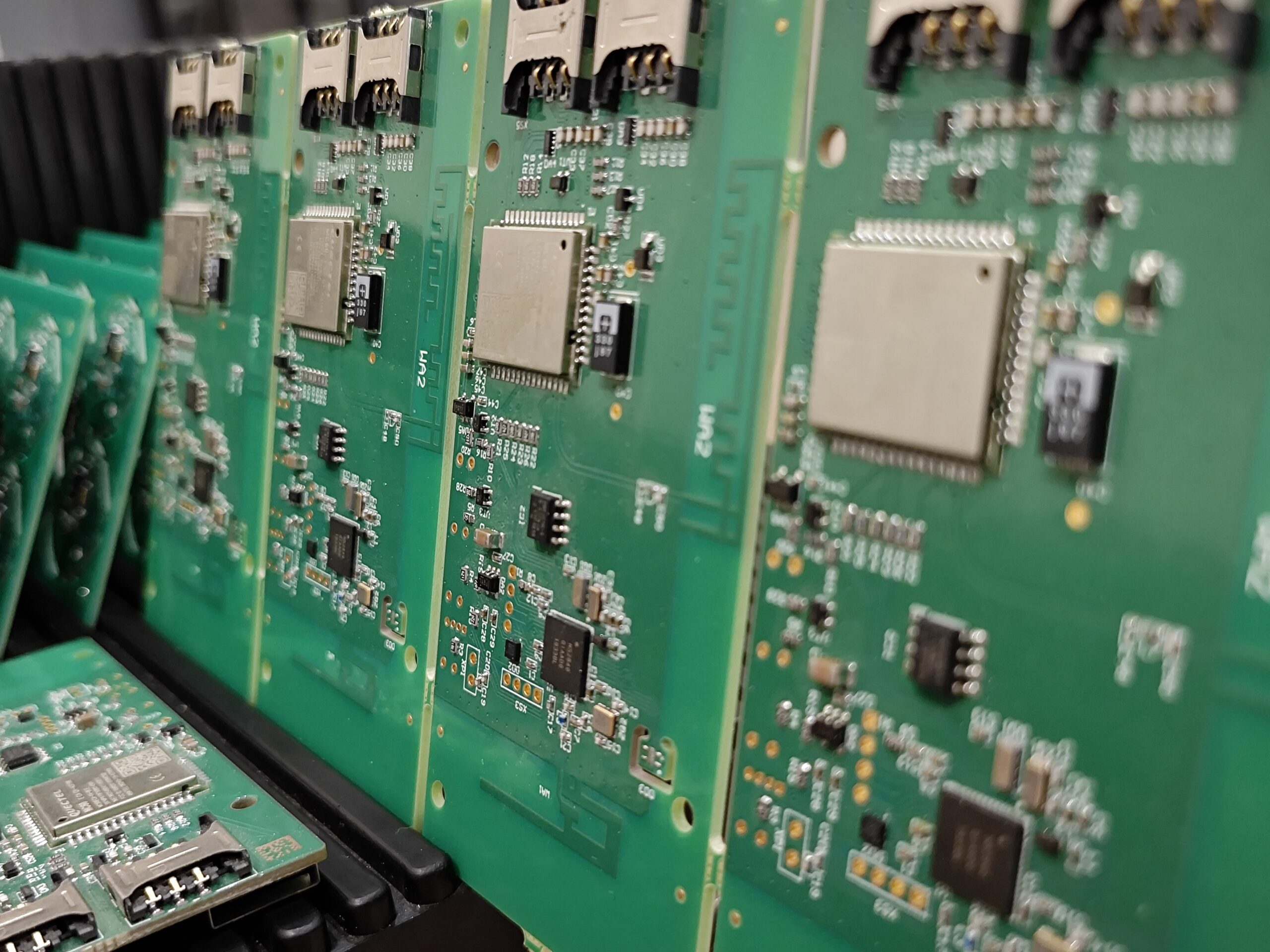

Мы берем в работу не только изготовление печатных плат, но и последующие этапы: закупку компонентов, пайку, монтаж, контроль, прошивку и выпуск партии. Такой формат удобен там, где важны единая ответственность и полная прослеживаемость проекта на всех стадиях.

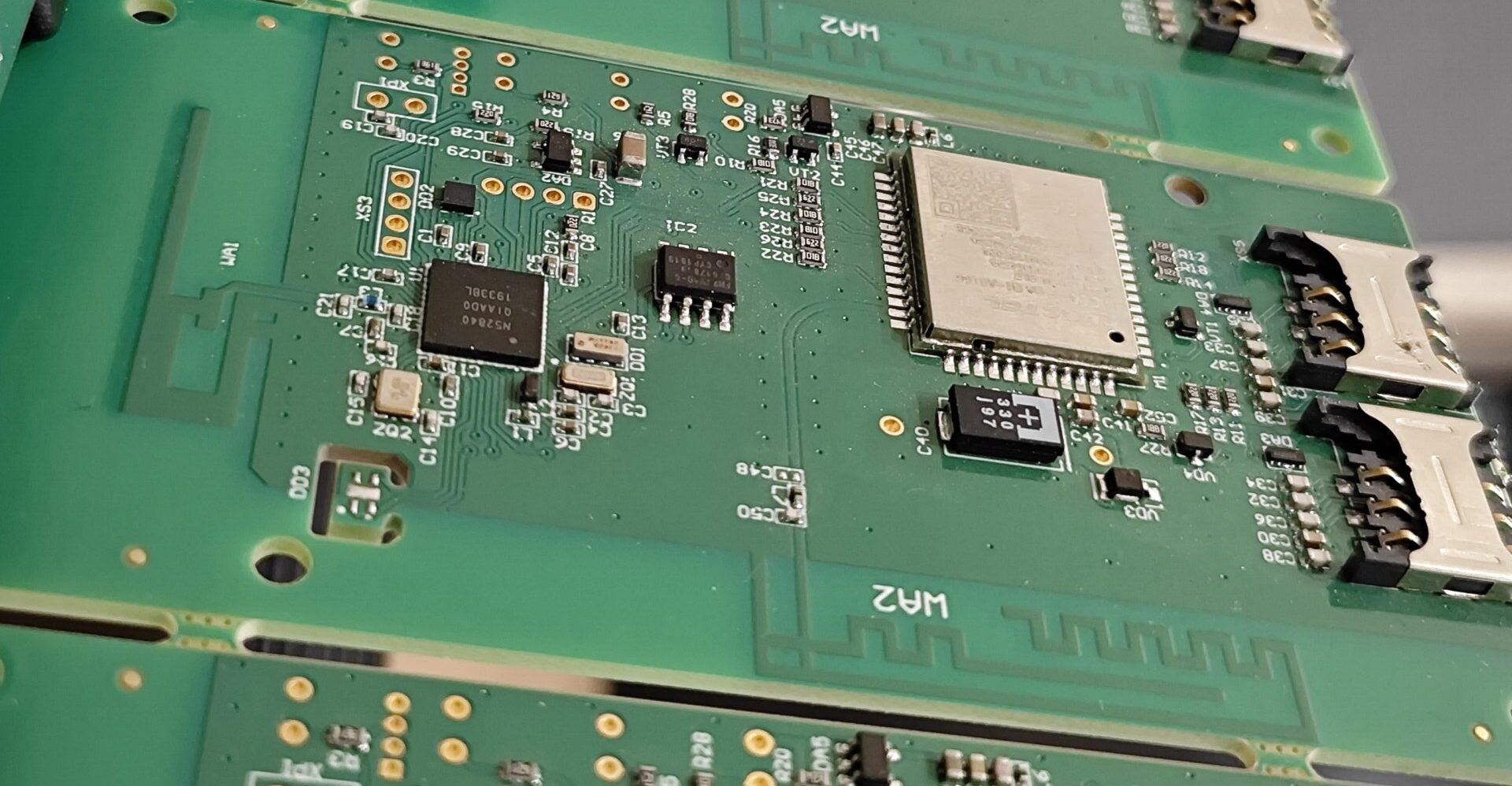

Сборка подбирается под конструкцию платы и состав элементов. Для SMD-компонентов применяется трафаретное нанесение пасты и оплавление. Для выводных элементов используется селективная или ручная пайка. Комбинированные узлы требуют согласованного маршрута по операциям, иначе растет число дефектов и перегревов.
После сборки мы проводим контроль качества. Его глубина зависит от назначения платы. Для части изделий достаточно визуального осмотра, проверки питания и функционального включения. Для ответственных узлов требуется расширенный тест: контроль интерфейсов, токопотребления, сигнальных уровней, логики работы и температурного режима.
Если изделие выпускается серийно, критерии приемки фиксируются заранее и не меняются от партии к партии. Для заказчика это важно по простой причине: чем раньше определены методы контроля, тем легче масштабировать производство печатных плат вместе со сборкой готового изделия и тем меньше спорных ситуаций возникает после выпуска партии.
Заказать разработку печатных плат и запуск серии проще, когда исполнитель ведет проект по единому маршруту. Тогда заказчику не приходится отдельно координировать схемотехника, конструктора, фабрикацию, монтажный участок и тестовую группу.
Мы начинаем с анализа исходных данных и сразу определяем, что требуется проекту: создание новой платы, переработка готового решения, выпуск прототипа, подготовка к серии или производство печатных плат под ключ вместе со сборкой электронного устройства. Дальше процесс идет по понятной последовательности. Мы оцениваем состав работ, фиксируем этапы, согласуем комплект выходной документации и маршрут производства. Затем выполняем проектирование печатных плат, готовим данные на изготовление, выпускаем прототип, при необходимости вносим корректировки и переводим изделие в серию.
Если у вас уже есть печатная плата, но ее нужно доработать под монтаж, заменить компонентную базу, снизить риск брака или подготовить выпуск новой партии, мы подключаемся на любом этапе. Если задача пока описана широко, работу разумно начать с инженерного аудита. Он быстро показывает, где находится узкое место: в схеме, топологии, документации, технологичности, сборке или методике контроля.
