Печатная плата задает электрическую и механическую основу, на которой собирается электронное устройство. Ошибки на этапе разработки печатных плат позже обходятся дороже, чем корректная подготовка данных под производство. Ниже разберем, как устроены проектирование и изготовление печатных плат, что влияет на результат и какие данные нужны, чтобы уверенно заказать плату под любую задачу.
Что входит в разработку печатных плат?
Разработка печатных плат - это инженерный цикл, который связывает схему, конструкцию, требования к надежности и ограничения производства. Итогом должна стать плата, которую можно стабильно изготовить и собрать без доработок.
Техническое задание и ограничения устройства
Техническое задание фиксирует требования к устройству и условия его работы, а затем превращается в правила проектирования. Если ТЗ составлено неполно, часть решений приходится принимать на основе предположений, что повышает риск несоответствий и доработок уже на этапе изготовления прототипа..
Чтобы проектирование печатных плат шло предсказуемо, полезно сформировать комплект входных данных:

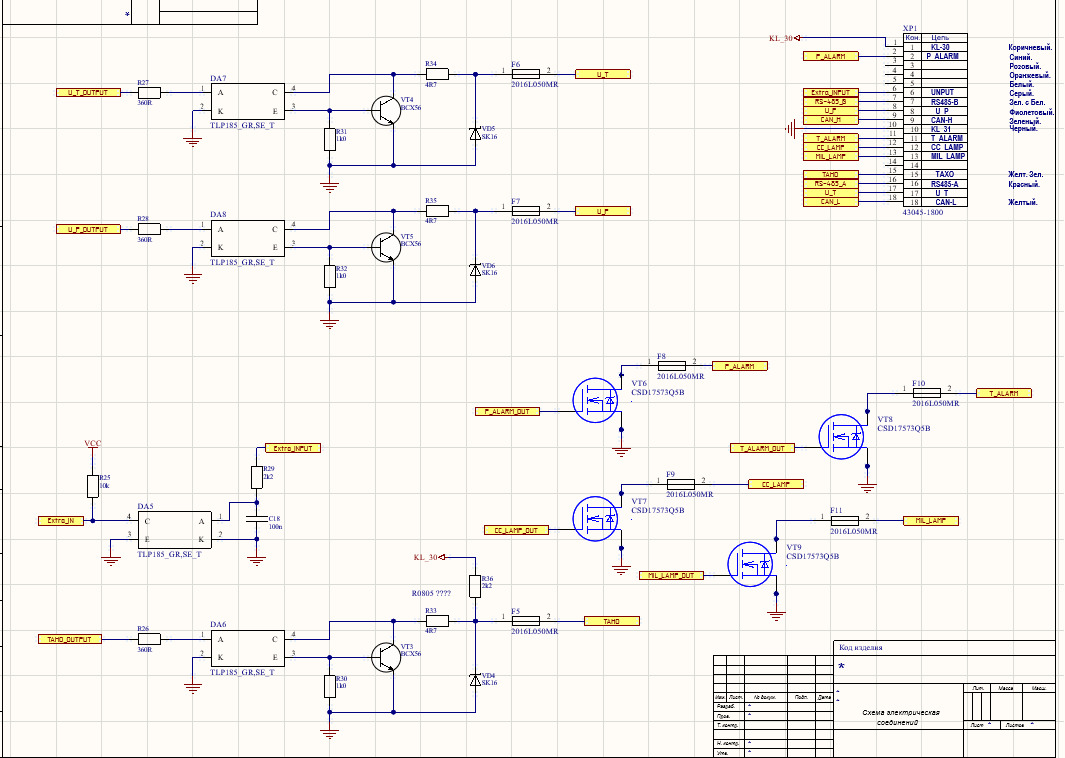

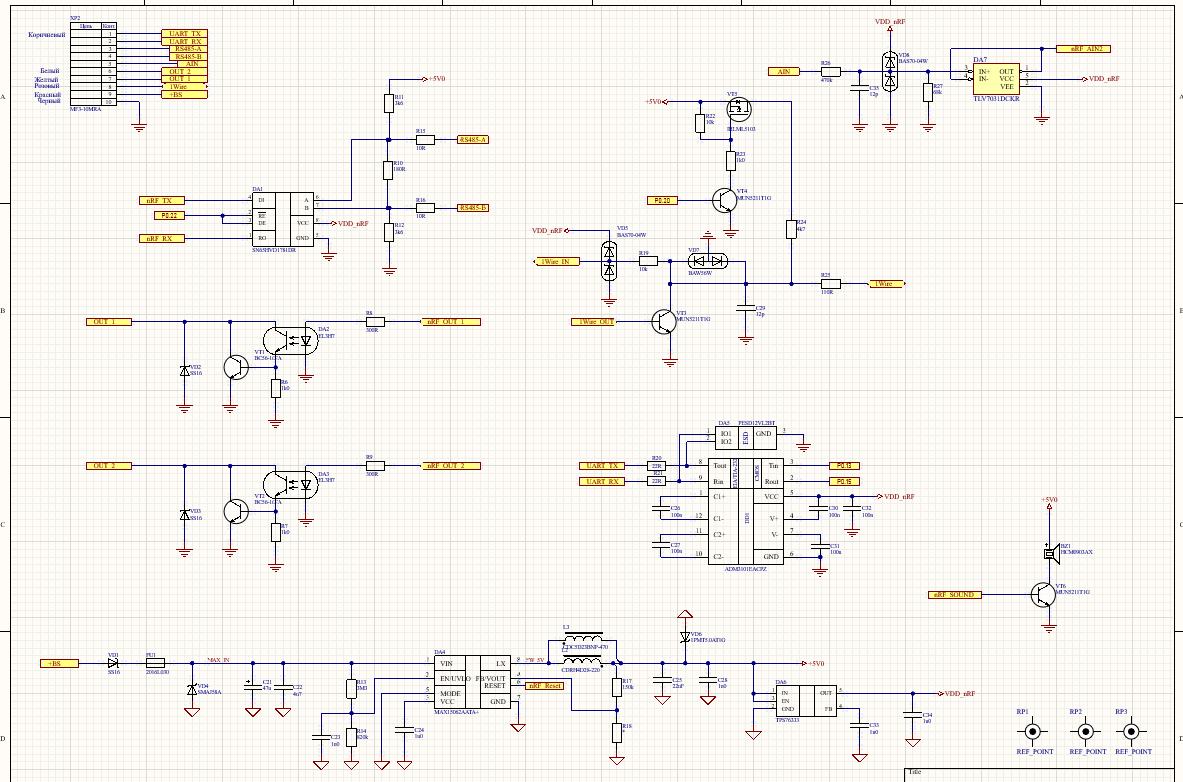

- Электрическая схема
- Перечень компонентов (BOM)
- Габариты и крепеж корпуса
- Разъемы и их ориентация
- Требования по ЭМС и помехам
- Диапазоны температур и вибраций
- Требования по испытаниям и приемке

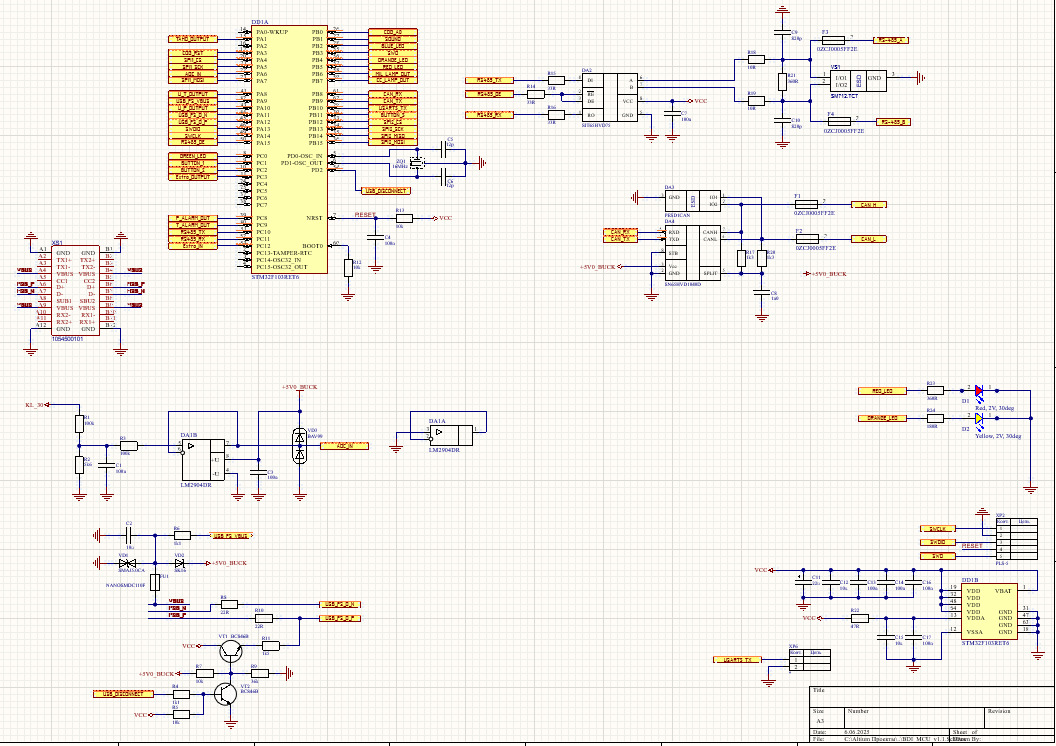

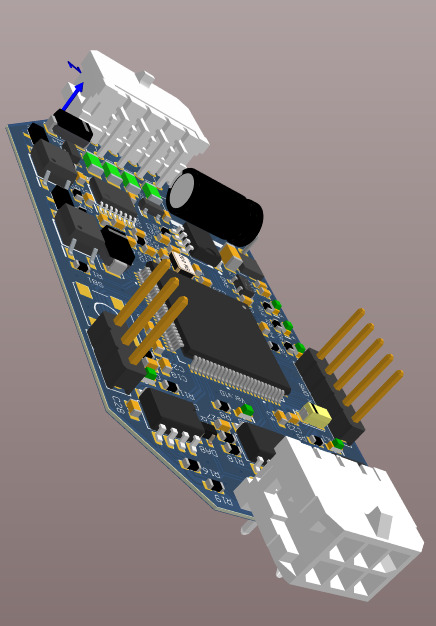

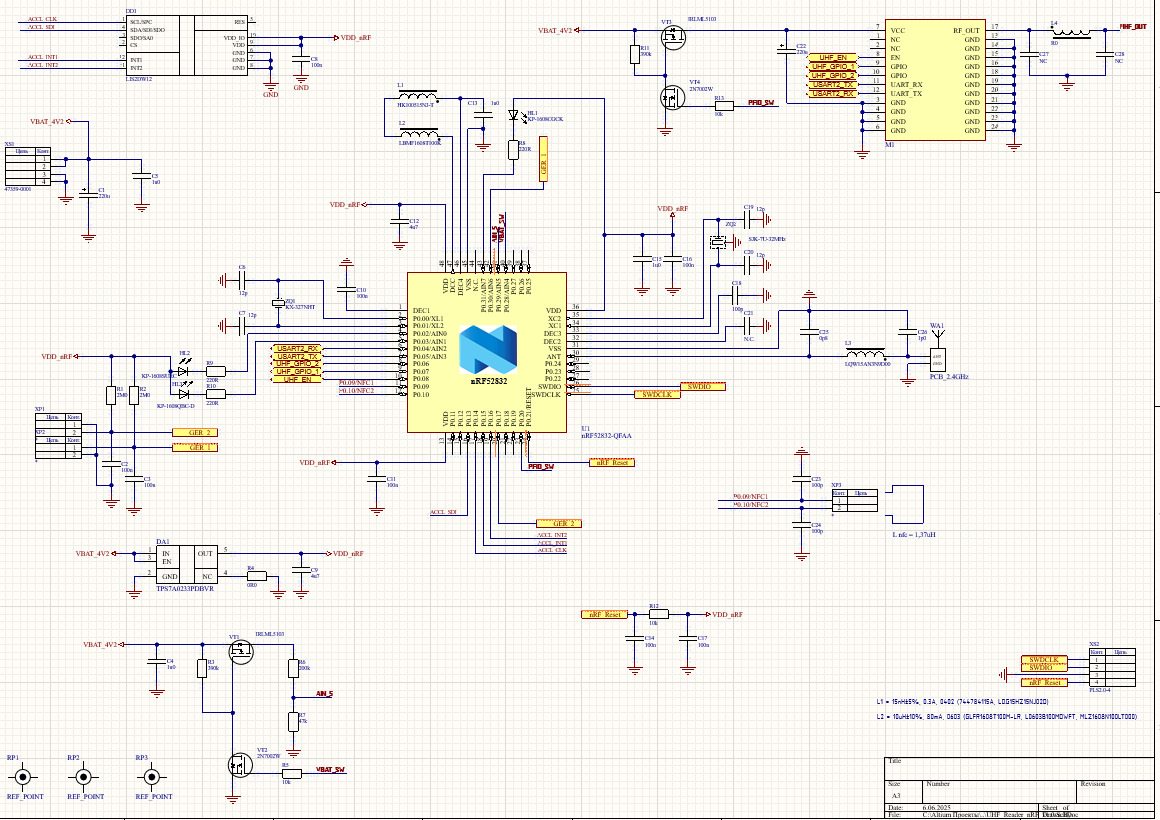

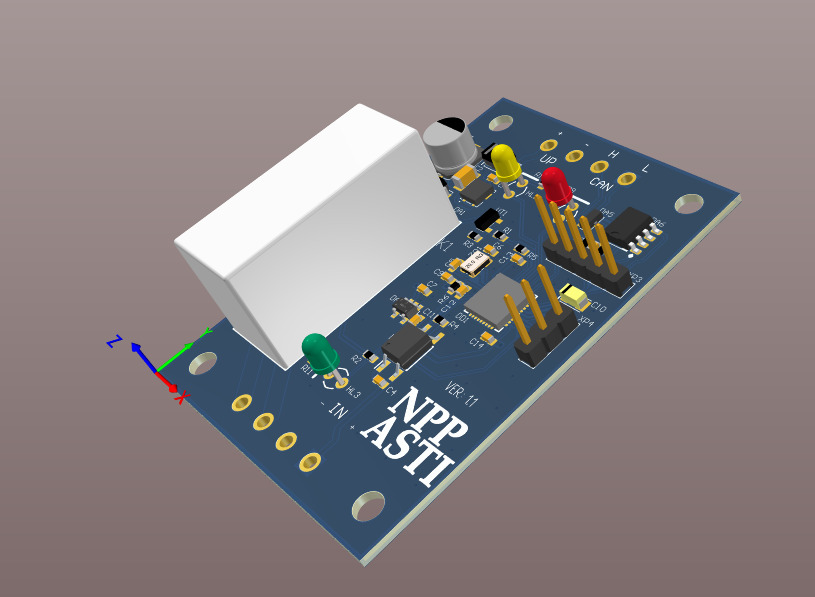

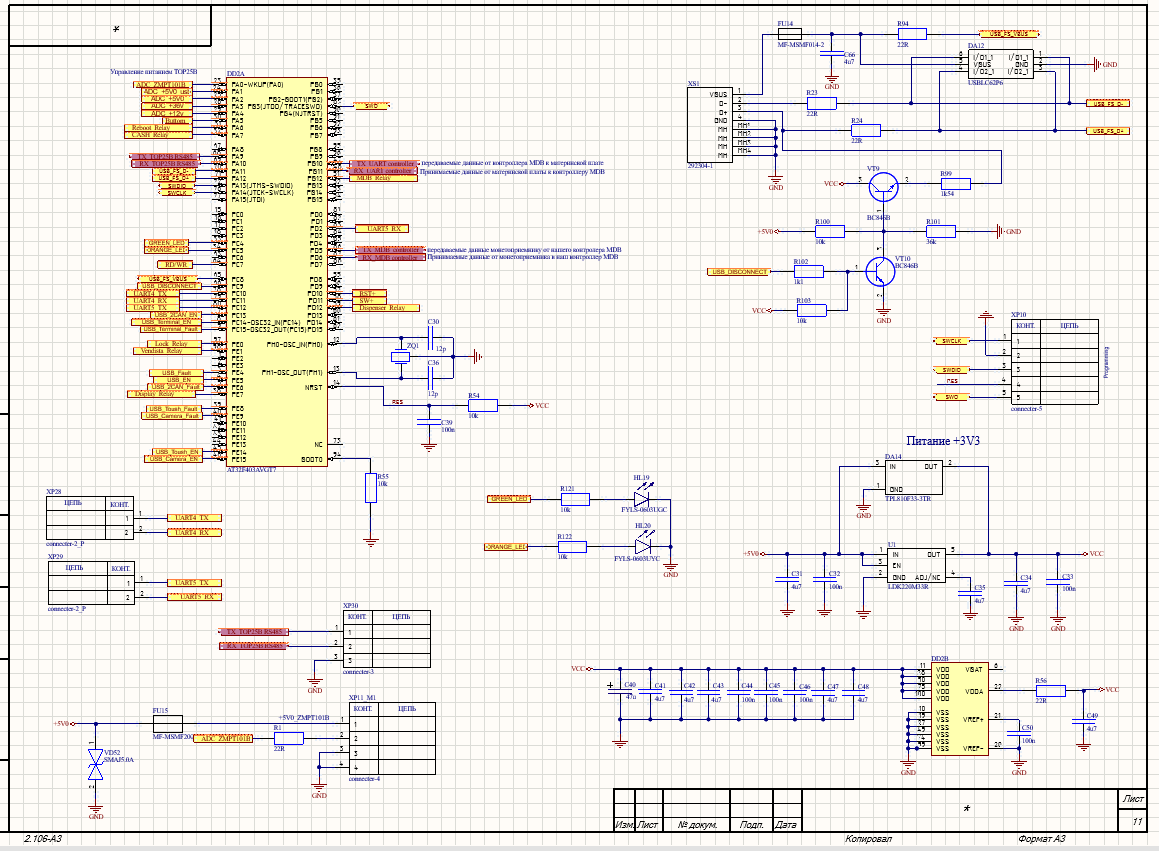

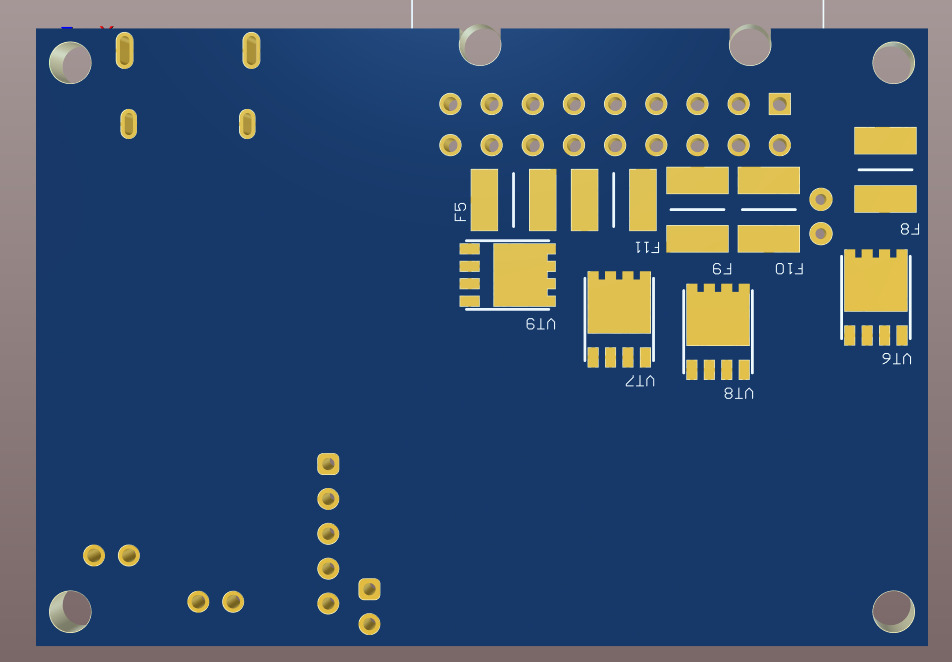

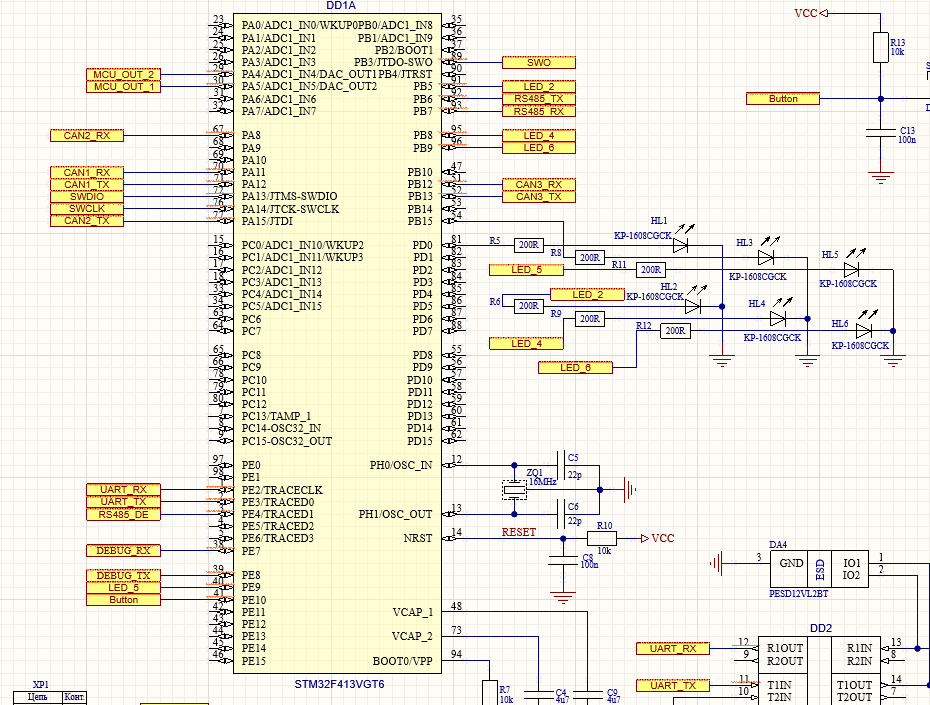

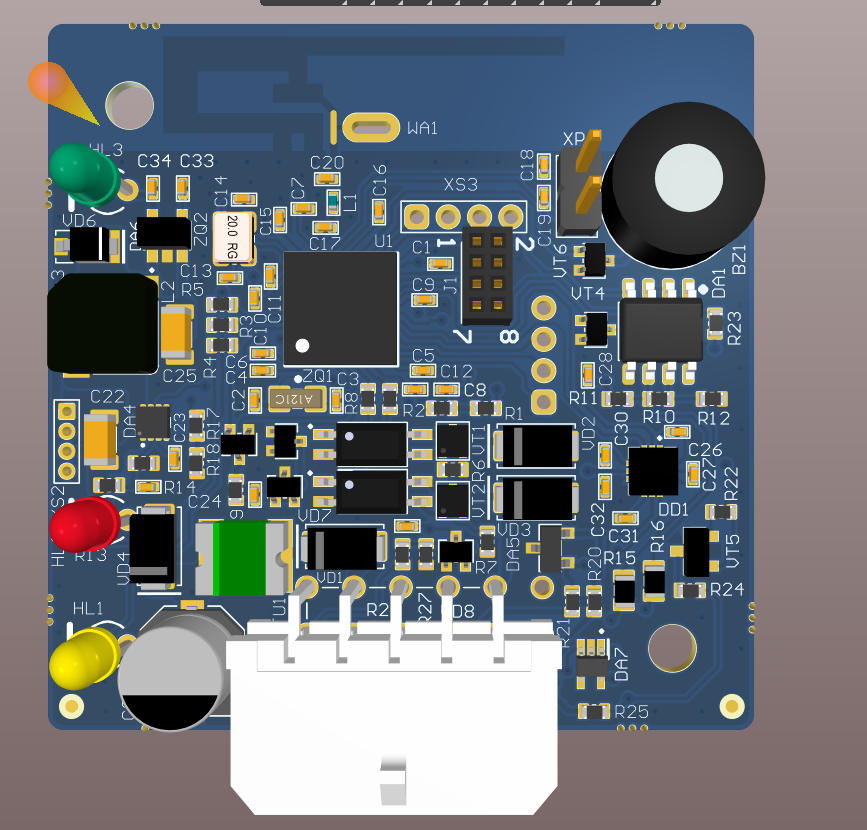

Разводка, согласование технологии и проверки

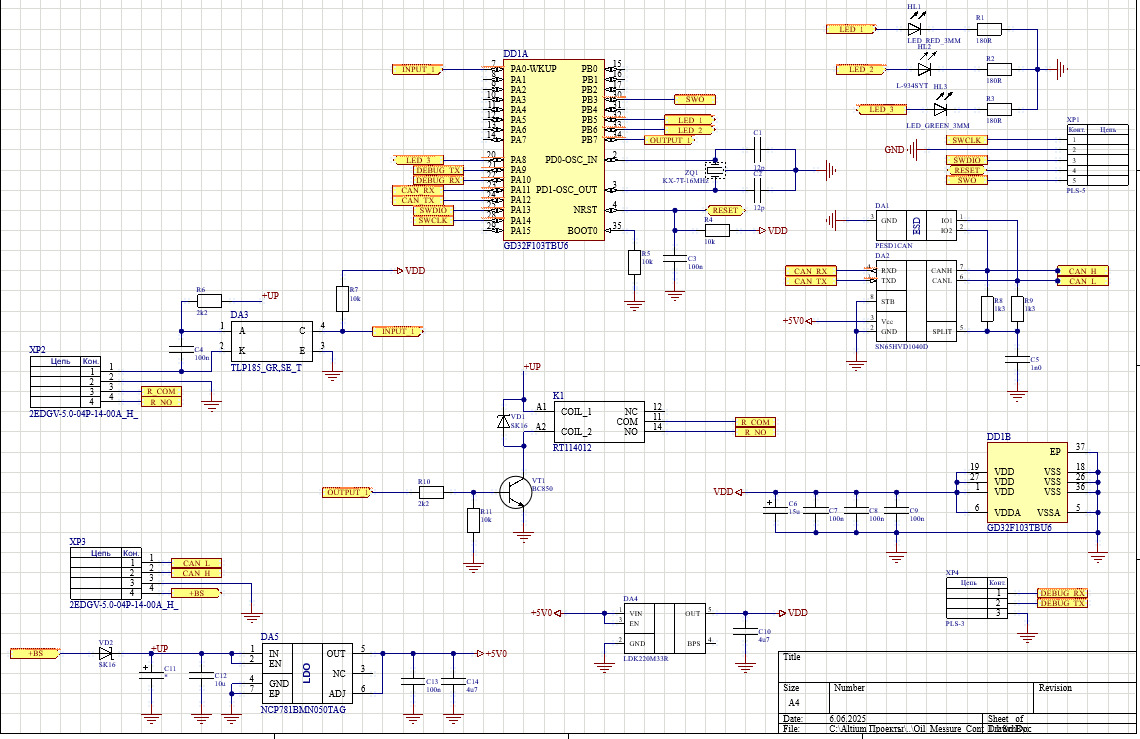

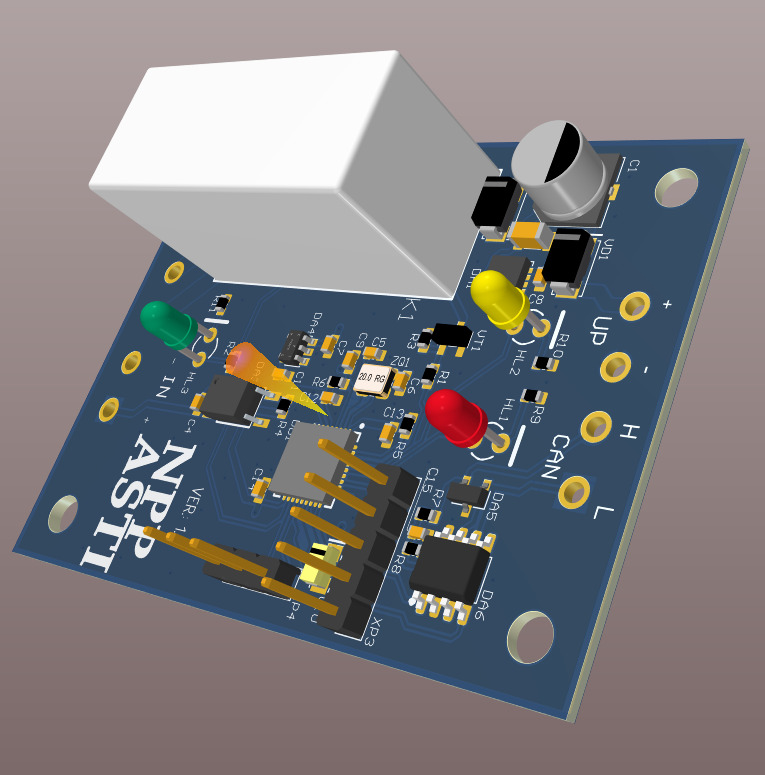

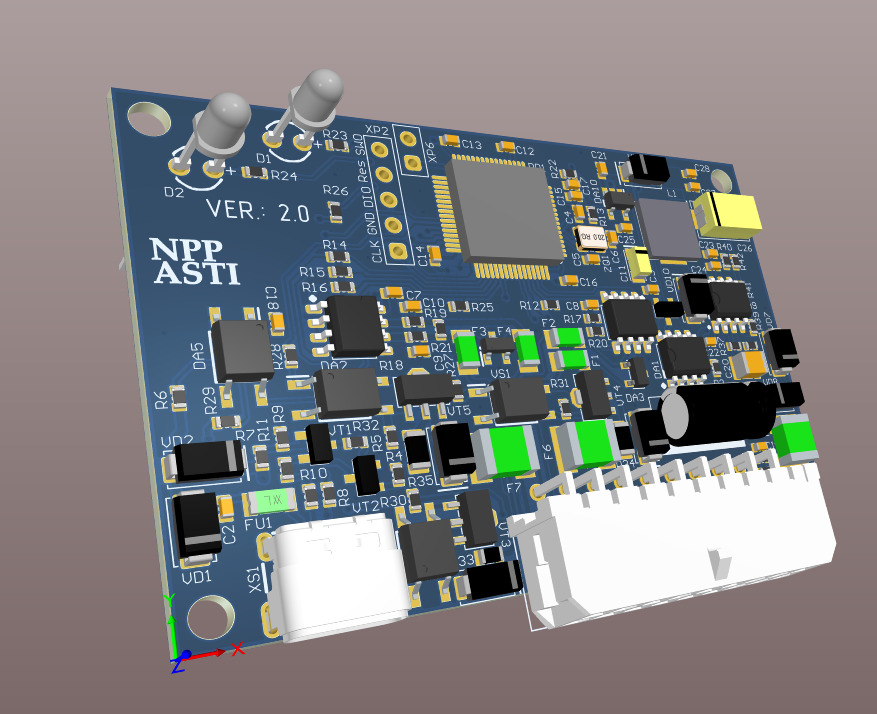

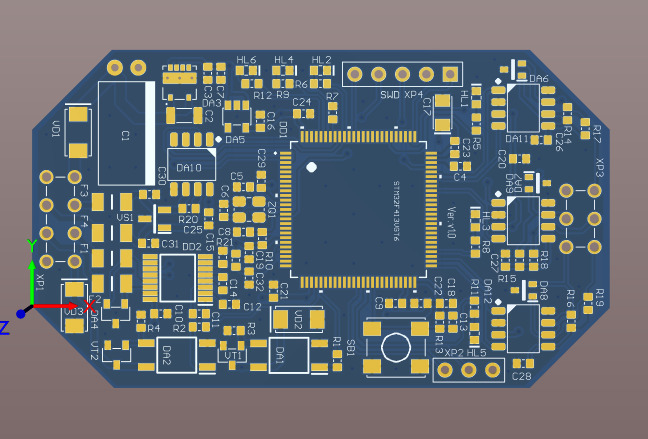

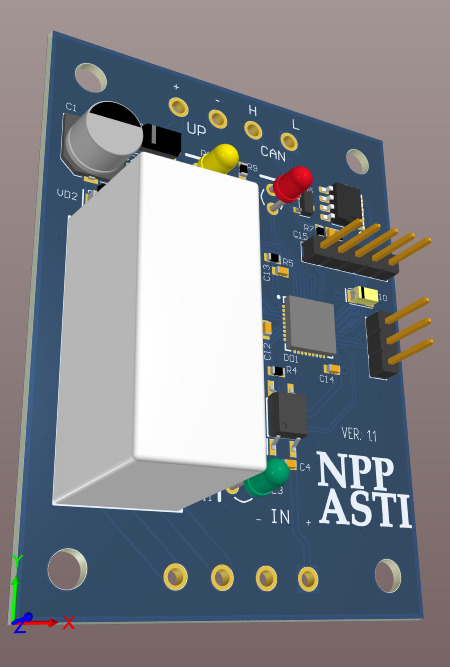

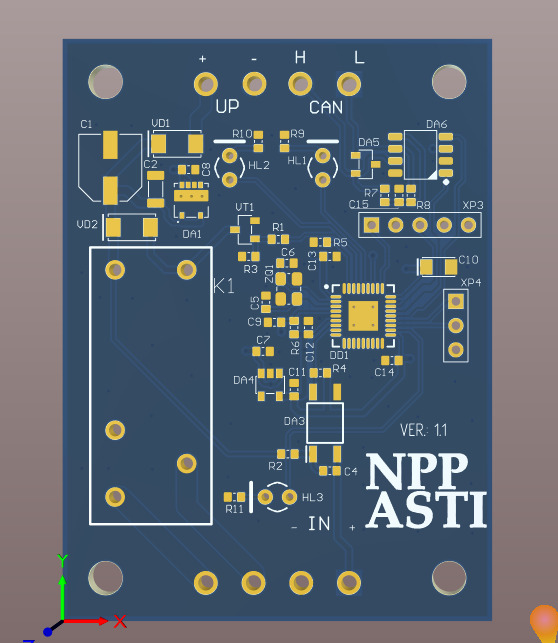

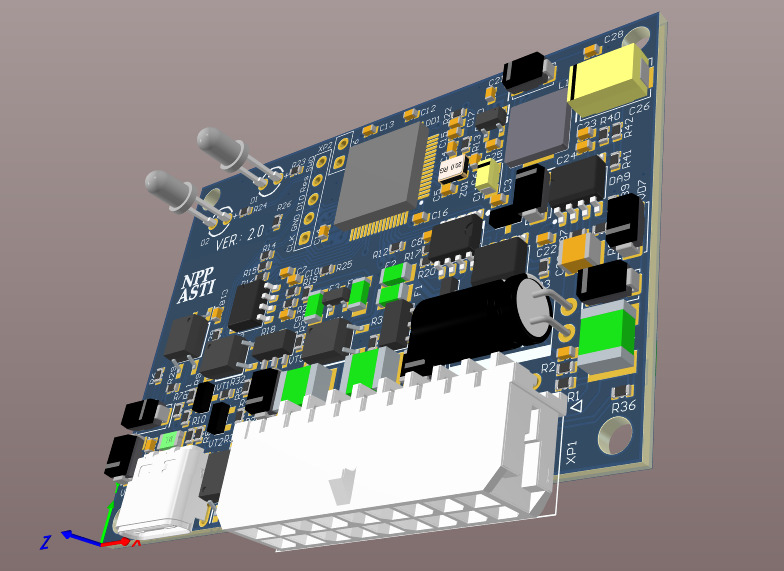

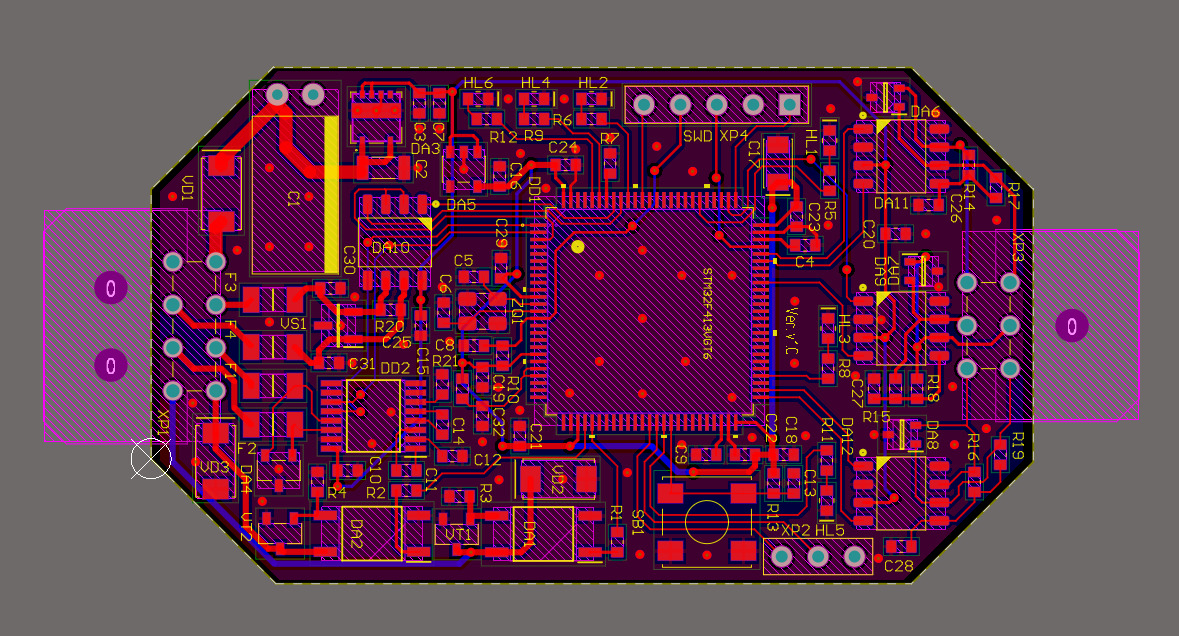

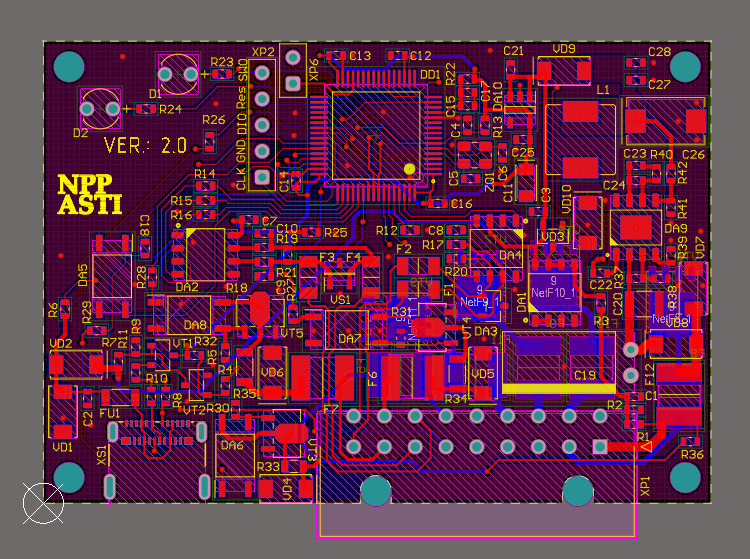

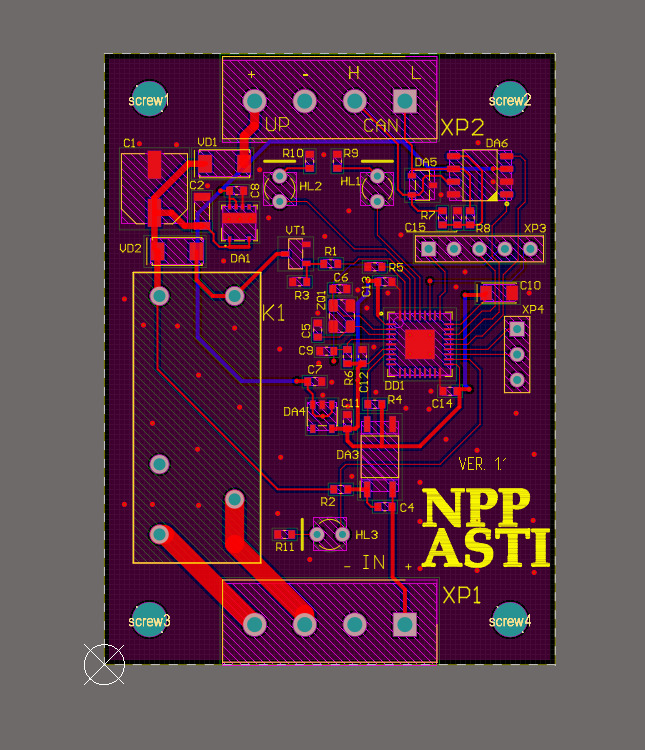

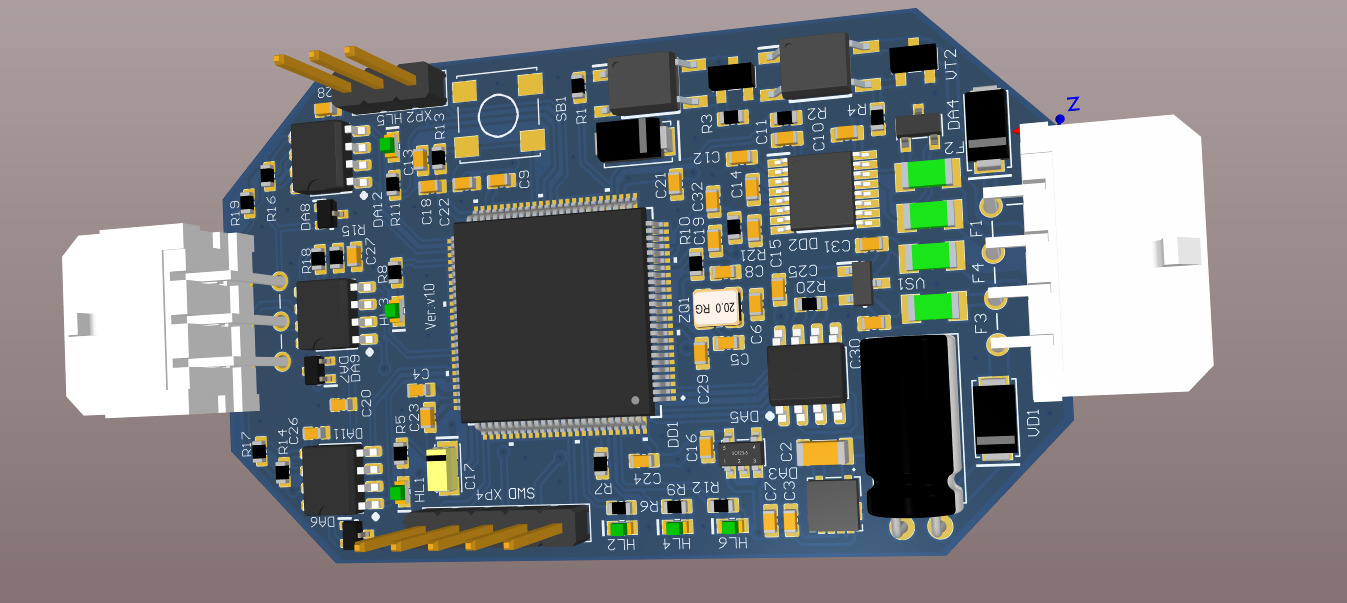

Дальше выполняются размещение компонентов и трассировка. Здесь важны не только связи, но и физика: ширина дорожек под ток, зазоры, тепловые поля, развязка питания, корректные возвратные токи, опорные полигоны, переходы между слоями. Для высоких частот добавляются правила по контролю импеданса, длинам линий, симметрии дифференциальных пар и количеству переходных отверстий.
Практичный этап, который часто недооценивают, - согласование технологии платы еще до финальной разводки. На этом шаге определяют: число слоев, материал, толщину меди, тип финишного покрытия, минимальные ширины и зазоры, допуски по сверловке. Так снижается риск, что плата окажется "красивой на экране" и проблемной в производстве.
Перед выпуском в производство выполняется инженерная проверка:
- DRC по правилам проекта
- Сверка посадочных мест компонентов
- Проверка полярностей и ориентаций
- Оценка технологичности DFM
- Оценка сборочности DFA
- Проверка тестопригодности DFT
Иногда именно тут всплывают вещи, которые не видны по схеме: доступ щупов для теста, отступы от кромки, места под реперные метки, корректная маркировка, зоны под трафарет. Мелочь, а экономит недели. И да, бывает неловко возвращаться к механике корпуса из-за пары миллиметров, но это лучше, чем переделывать всю плату.
Как проходит изготовление печатных плат на производстве?
Изготовление печатных плат - это последовательность операций, где каждая влияет на геометрию проводников, надежность отверстий и стабильность параметров. Чем точнее исходные данные, тем меньше сюрпризов на выходе.
Материалы, слои и стек платы
Материал основания, толщина меди и стек слоев определяют электрические параметры и механическую прочность. По структуре плата может быть однослойной, двухслойной и многослойной, а слои делятся на сигнальные и опорные (полигоны питания и земли).
Типовой материал для большинства задач - FR-4, но даже в рамках FR-4 есть разные классы по Tg и поведению при нагреве. Стек слоев (stackup) задает: количество слоев, толщины диэлектриков, итоговую толщину платы, расположение опорных плоскостей и требования к импедансу. Если устройство чувствительно к помехам или работает на высоких скоростях, стек слоев согласуют до финальной трассировки, а не после.
Для запуска производства обычно передают набор файлов и требований. Минимальный комплект, который снижает риск трактовок:
- Gerber или ODB++
- Файл сверловки Excellon
- Контур платы и вырезы
- Таблица отверстий и допуски
- Описание стека слоев
- Требования к маске и маркировке
- Требования к покрытию площадок

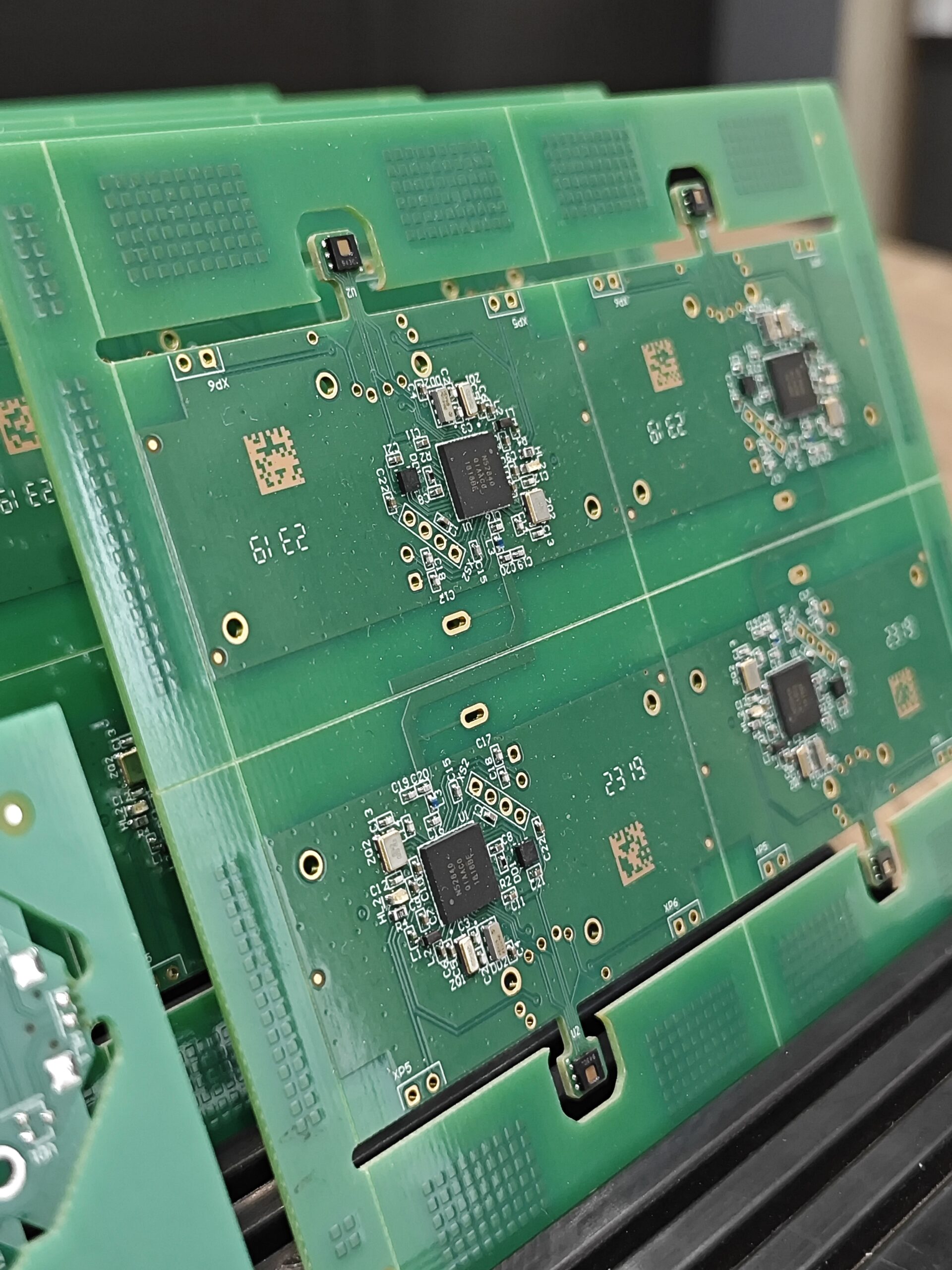

Этапы производства печатной платы

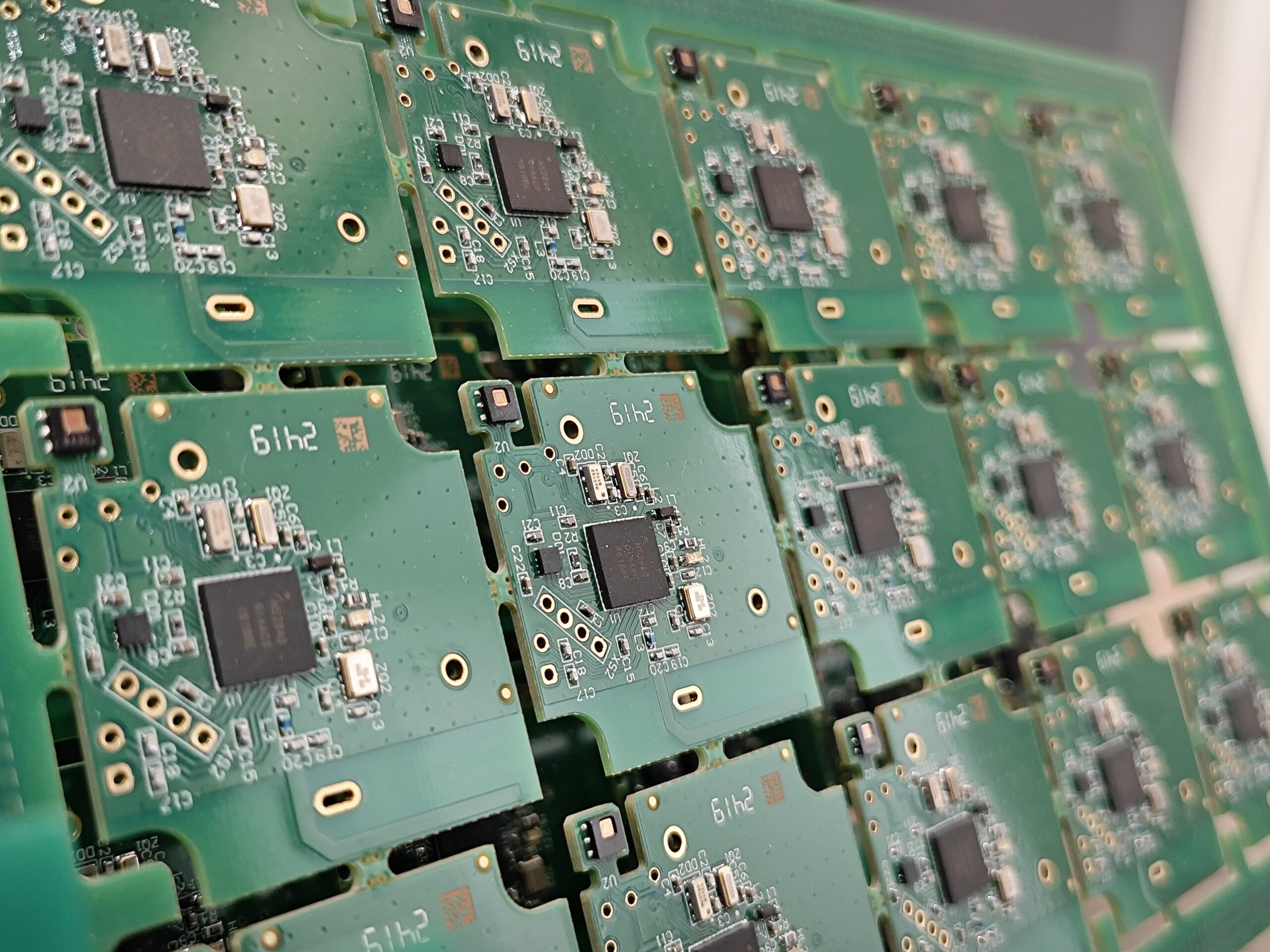

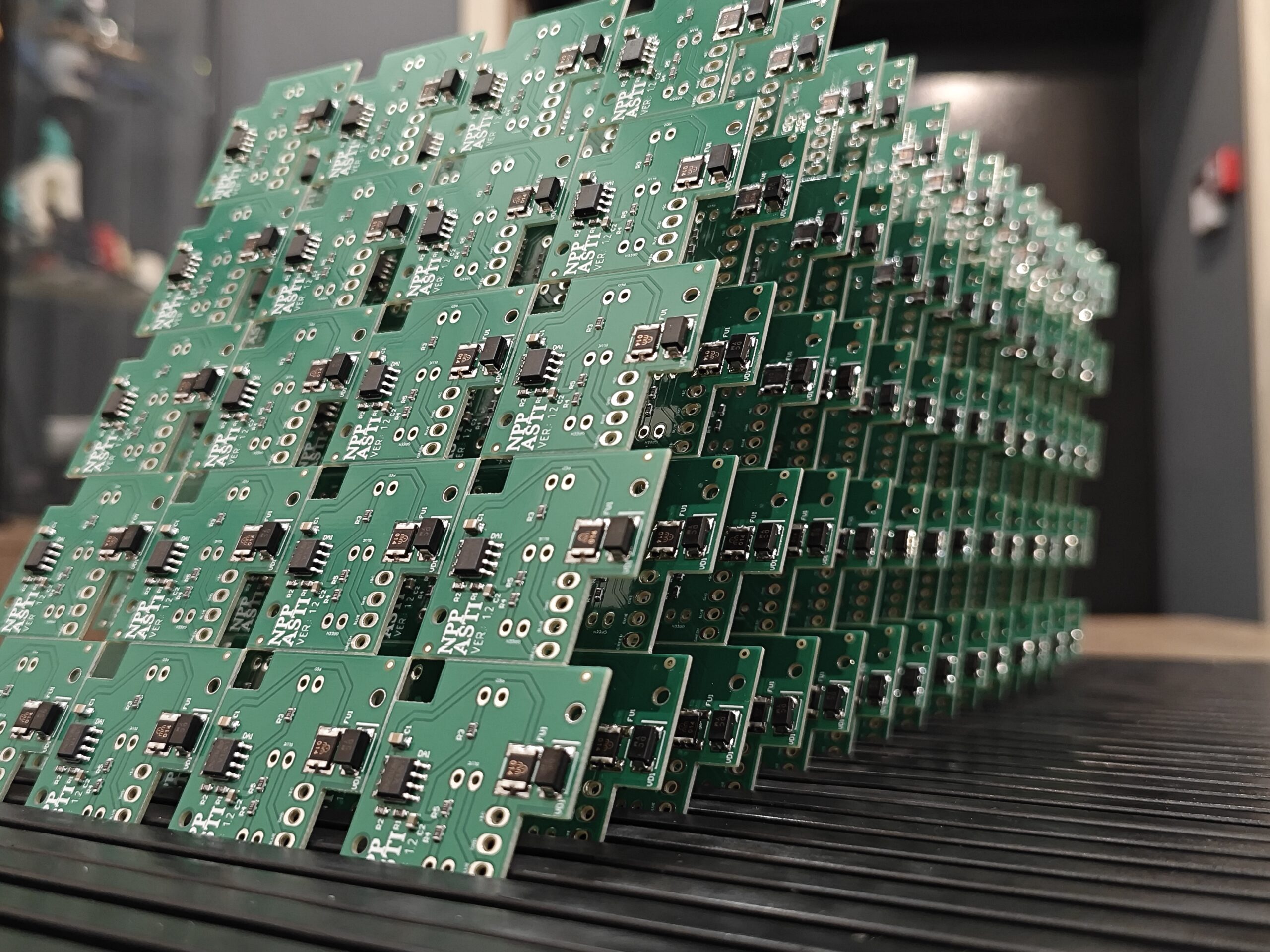

Дальше производство печатных плат идет по цепочке операций: подготовка слоев, травление меди, прессование многослойного пакета, сверление, металлизация отверстий, формирование внешних слоев, нанесение паяльной маски, нанесение маркировки, финишное покрытие, раскрой и контроль.
Отдельный класс решений - переходные отверстия и их типы. Сквозные переходы подходят для большинства плат. Глухие и скрытые переходы помогают в плотной компоновке, но добавляют требования к технологии и стоимости. Выбор нужно делать не "на всякий случай", а под конкретную плотность и трассировку.
Финишное покрытие площадок выбирают под пайку, хранение и требования к надежности. HASL удобно для массовых решений, ENIG дает ровные площадки под мелкий шаг и BGA, иммерсионные покрытия применяются в своих сценариях. Важно, что покрытие связано с профилем пайки и контролем качества, поэтому его лучше согласовать заранее, вместе с монтажом.
От чего зависят сроки и стоимость изготовления
На стоимость изготовления печатных плат обычно влияют технологические параметры:
- Количество слоев
- Минимальные ширины и зазоры
- Типы переходных отверстий
- Толщина платы и меди
- Контроль импеданса
- Финишное покрытие площадок
- Требования к маске и маркировке
- Объем партии и повторяемость
Если проект упирается в пределы технологии, корректнее сначала упростить правила, чем получать нестабильные партии. Иногда достаточно изменить ширину пары дорожек или пересобрать стек слоев, чтобы производство стало повторяемым. Решение почти всегда инженерное, а не "бюджетное".
Какие виды печатных плат мы производим
| Категория |
Виды / описание |
Кол-во слоев |
Материалы / особенности |
| Односторонние и двусторонние платы |
Односторонние, двусторонние |
1–2 слоя |
— |
| Многослойные платы |
Многослойные платы |
от 4 до 40 слоев и более |
— |
| По конструкции (жесткость) |
Жесткие, гибкие, жестко-гибкие |
— |
— |
| СВЧ/ВЧ платы |
СВЧ и ВЧ платы |
до 30 слоев |
Rogers, Arlon, Taconic и др. |
| Гибридная конструкция |
Комбинация разных диэлектриков |
до 30 слоев |
Rogers + FR-4 (гибрид) |

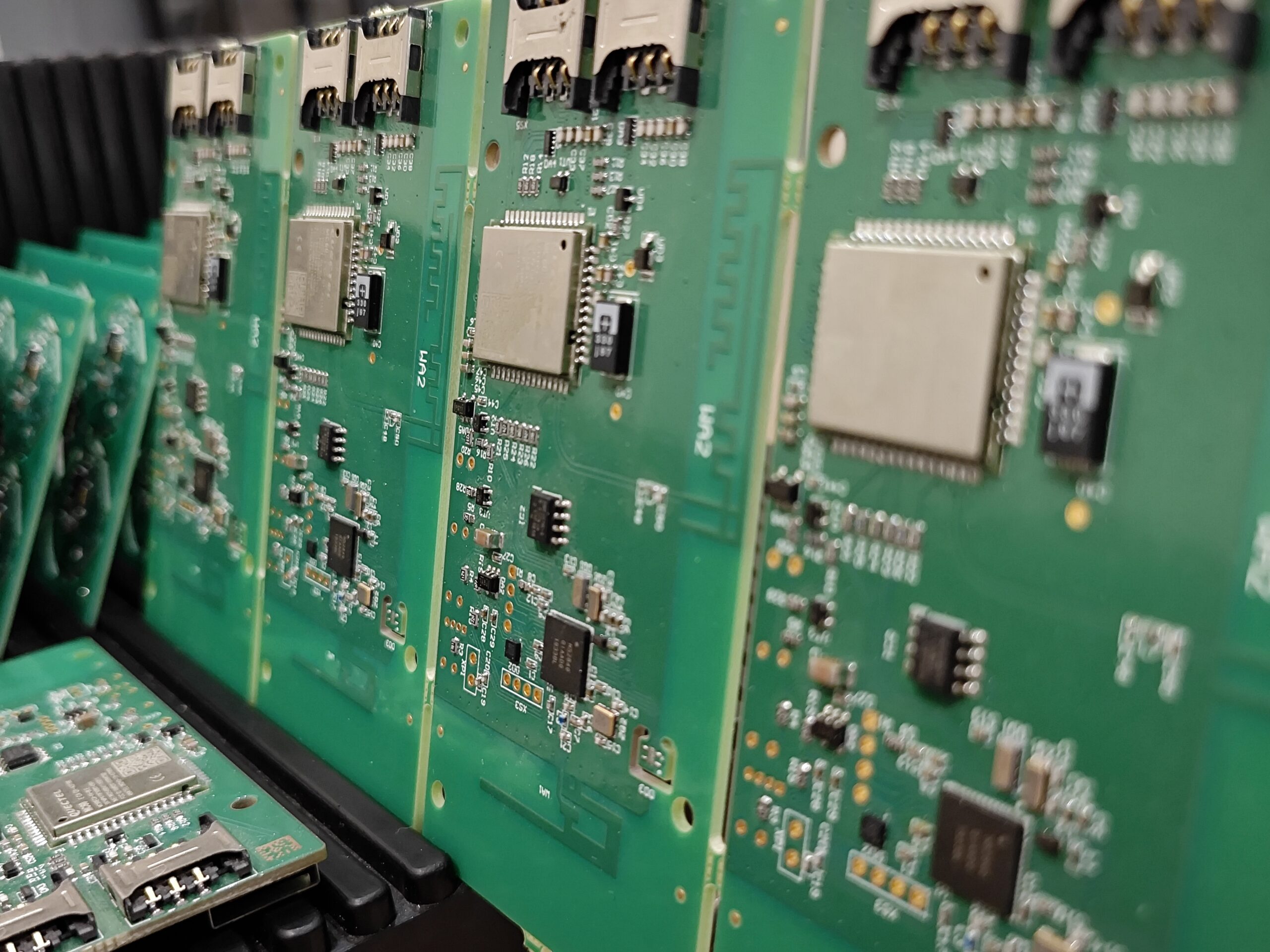

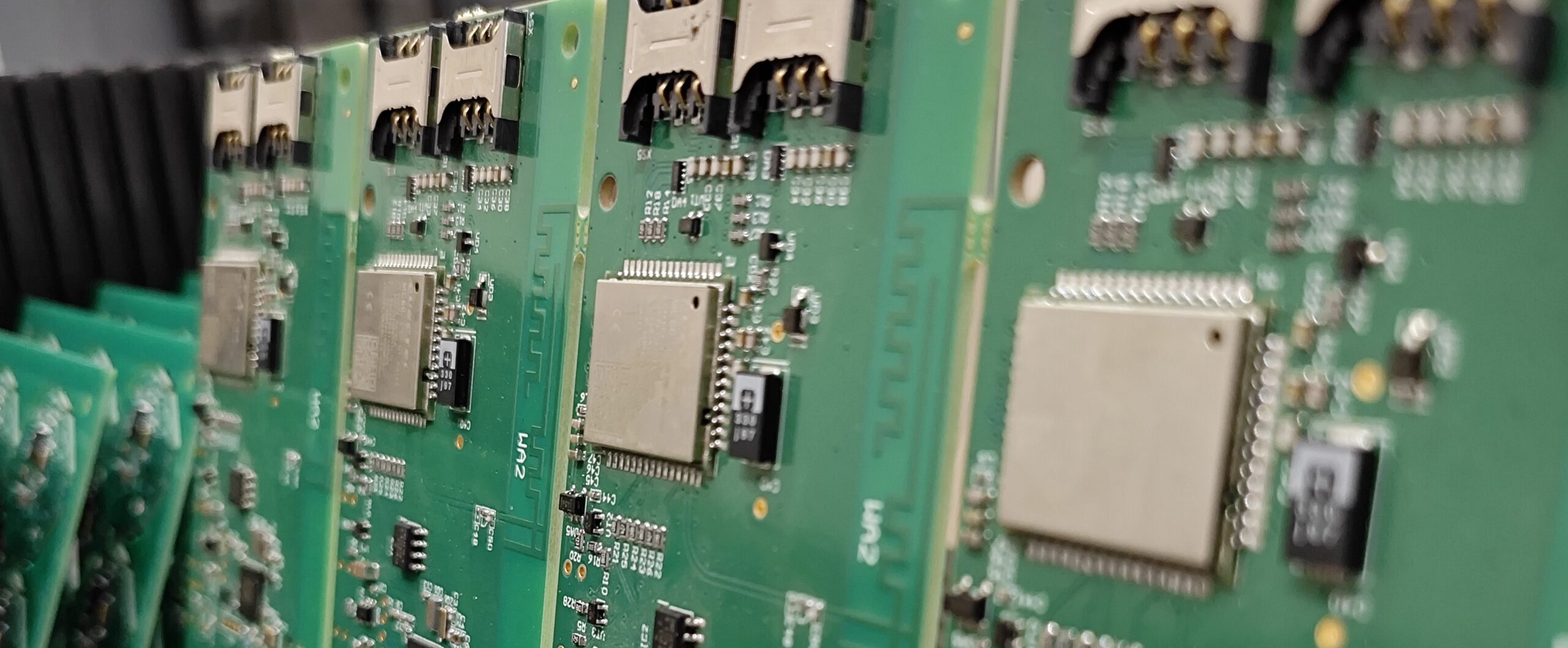

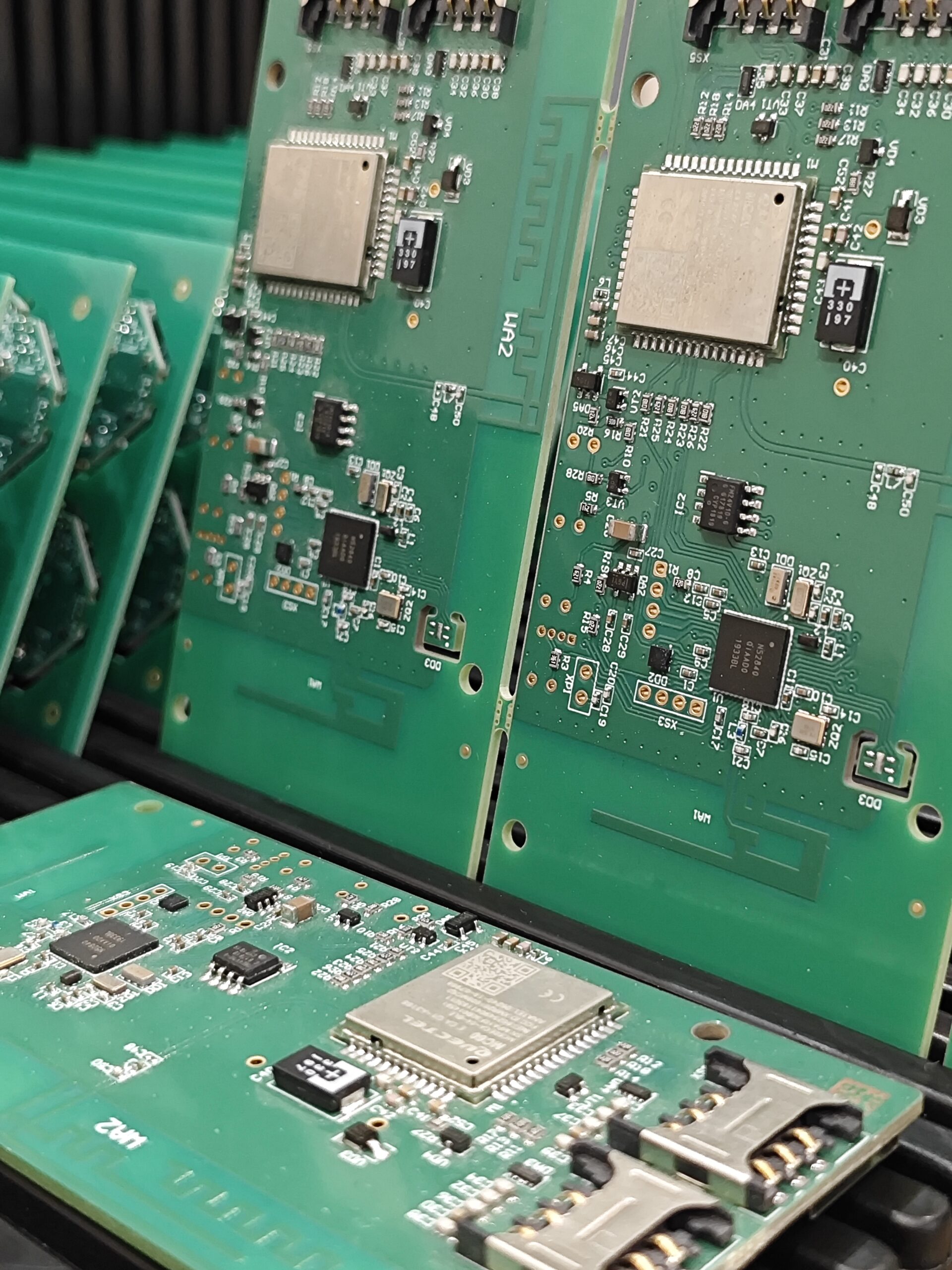

Контроль качества и подготовка к монтажу
Контроль качества нужен не для галочки, а чтобы плата не разрушалась при пайке на первом тепловом цикле и не давала плавающие дефекты. Чем плотнее монтаж и выше требования к устройству, тем важнее контроль геометрии и целостности цепей.
На практике мы проверяем: соответствие размерам и контуру, качество отверстий и металлизации, целостность проводников, отсутствие замыканий, адгезию маски, корректность маркировки. Применяются визуальный контроль, автоматическая оптическая инспекция, электрический тест (по сетевому списку). Далее проводятся выборочные измерения толщин и покрытий. Для ответственных изделий ориентируются на подходы и критерии, описанные в IPC (IPC-2221 для проектирования, IPC-6012 для квалификации жестких плат, IPC-A-600 для приемки). Это не набор красивых аббревиатур, а способ говорить с производством на одном языке.

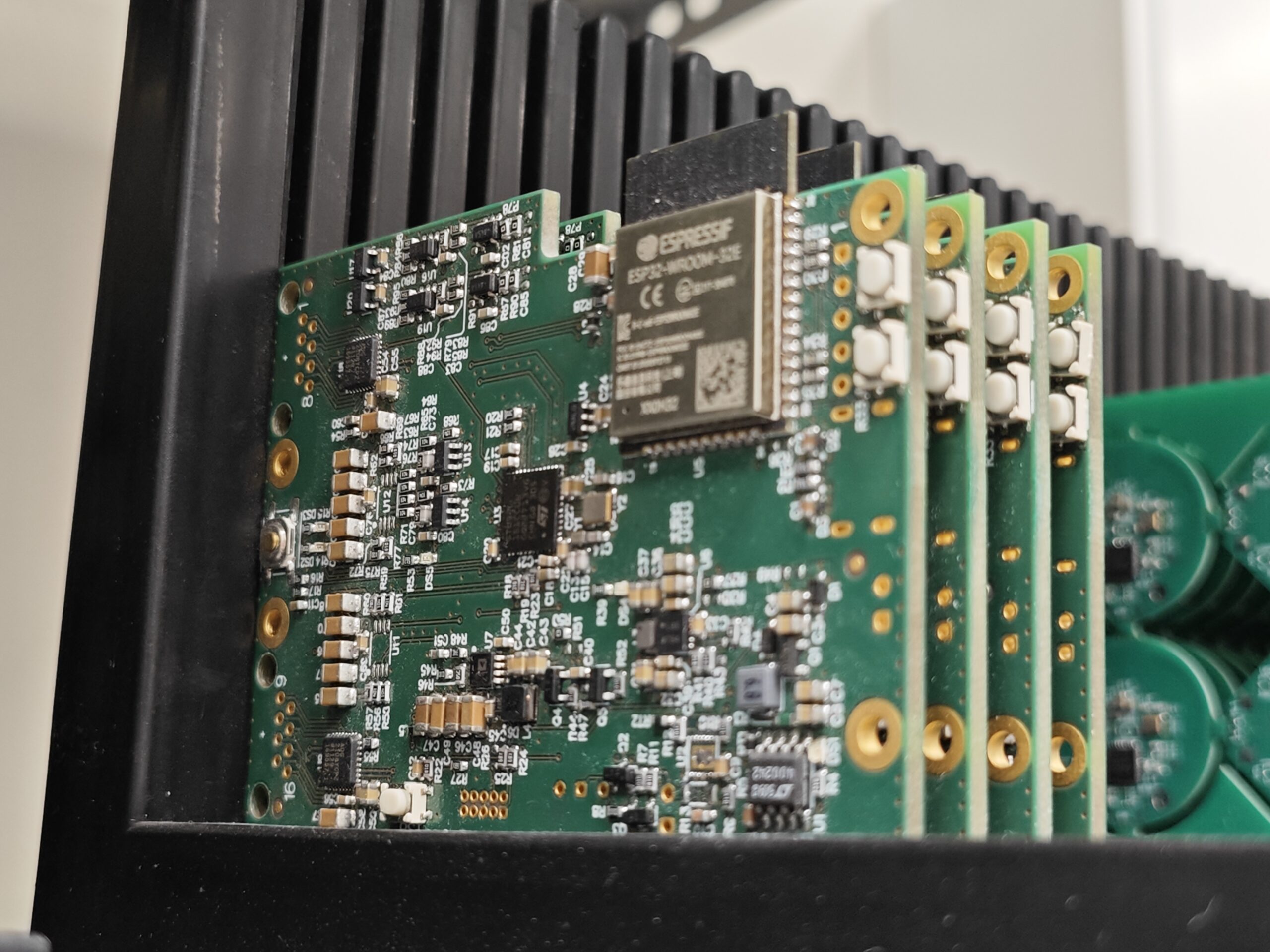

Пайка и монтаж электронных устройств
Монтаж превращает печатную плату в работающее электронное устройство, и требования к данным тут жестче, чем кажется. Даже при корректной плате можно получить проблемы, если не учесть трафарет, пасту, температурный профиль и ограничения компонентов.

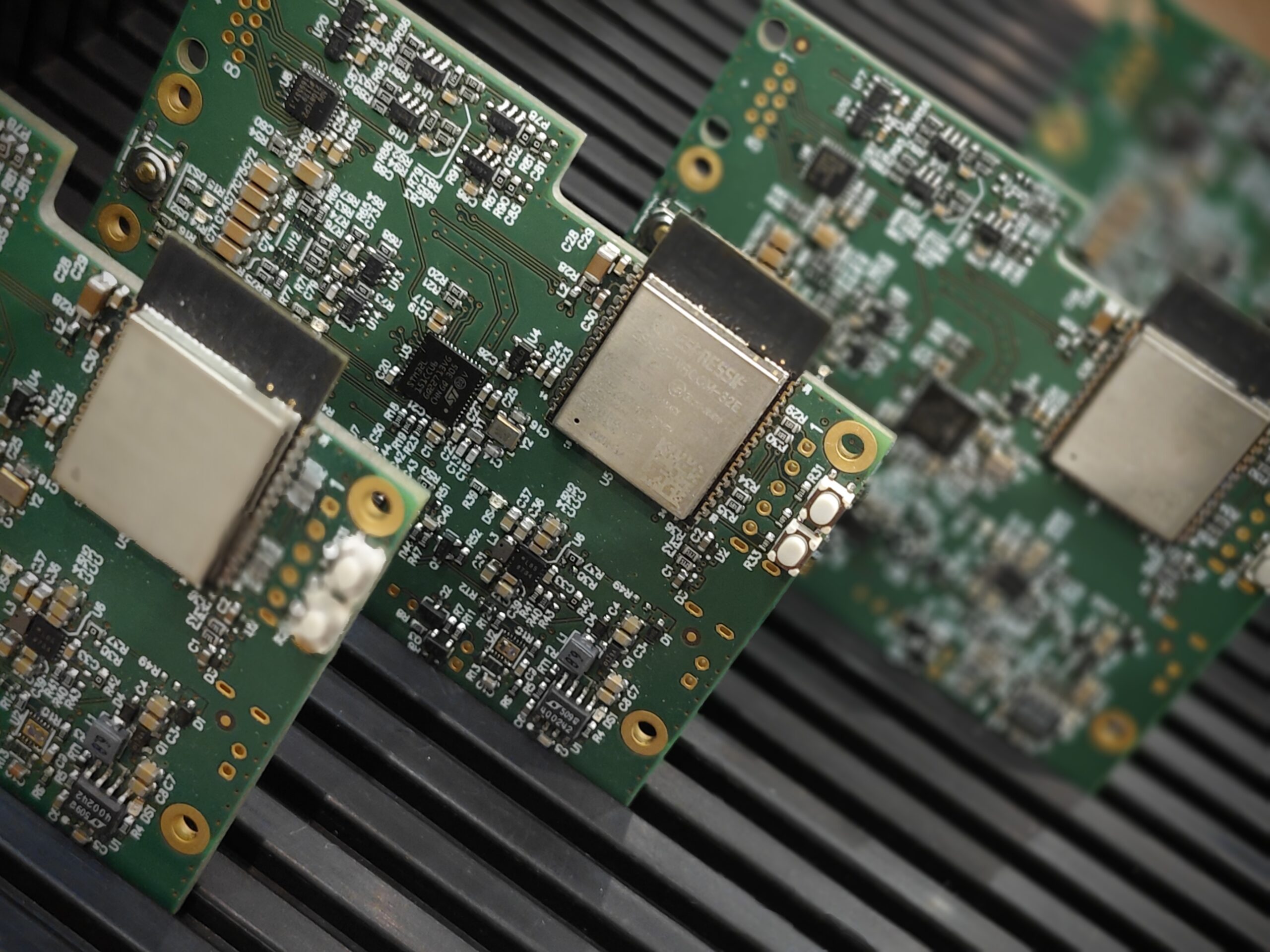

Типовой маршрут сборки SMD: нанесение пасты через трафарет, установка компонентов, оплавление (reflow), инспекция. Для выводных компонентов применяют волновую или селективную пайку, а точечные доработки выполняют ручной пайкой с контролем температуры и флюса. После монтажа возможны отмывка, нанесение защитного покрытия, прошивка, функциональная проверка.
Чтобы сборка была стабильной, на этапе проектирования полезно заложить:
- Реперные метки для установки
- Тестовые точки на критичных цепях
- Корректные термобарьеры полигонов
- Отступы маски от площадок
- Доступ к разъемам и кнопкам
- Зазоры под трафарет и пинцет
В нашей работе мы увязываем разработку платы и монтажные процессы. Если заранее продумать посадочные места, отступы и тестопригодность, пайка идет предсказуемо, а повторяемость партии выше. Электроника любит аккуратные правила.
Как заказать разработку и производство платы
Заказать печатную плату проще, когда понятен маршрут от заявки до отгрузки и есть четкие точки согласования. Клиенту важны сроки, цена и повторяемость, а нам - исходные данные и зафиксированные требования.
Обычно процесс выглядит так:
- Вы отправляете запрос и исходные данные
- Мы уточняем требования и согласуем стек слоев
- Готовим расчет по разработке и производству
- Выпускаем документацию и файлы на изготовление
- Делаем опытную партию и проверку
- После утверждения запускаем серию
- При необходимости выполняем монтаж и тест
Если исходных файлов нет, разработка печатных плат начинается с обсуждения: функции устройства, питание, интерфейсы, ограничения по корпусу, условия эксплуатации. Если файлы уже есть, разумный шаг - инженерная проверка: технологичность, соответствие правилам, риски по пайке, возможность тестирования. Иногда после такой проверки правок почти нет, иногда выявляются узкие места. Такое тоже бывает, и лучше увидеть это до заказа партии.
Чтобы заявка прошла быстро и без лишних итераций, вы можете приложить к заявке:
- Схему и BOM
- Проект CAD или Gerber
- Требования к слоям и толщине
- Требования к покрытию и маске
- Тираж и план поставки
- Нужен ли монтаж и тест
Дальше мы фиксируем спецификацию, согласуем ключевые параметры и берем ответственность за согласованный результат. На выходе вы получаете печатную плату, подготовленную под пайку и монтаж, с контролем качества и комплектом данных, которые подходят для повторного заказа. Хорошая документация стоит дешевле переделок.
