Разработка и производство электроники в Балашихе

Разработка электронных устройств редко заканчивается на этапе схемы и платы. Клиенту нужен работающий прибор, стабильная повторяемость в серии и управляемая себестоимость. Поэтому проект разумно вести как единую цепочку: постановка задачи — инженерная разработка электроники — прототипирование — испытания — подготовка к серии — контрактное производство — контроль качества и сопровождение.

Ниже разобраны вопросы, которые обычно определяют выбор подрядчика: какие входные документы нужны, как считается стоимость разработки электронного устройства, как строится производство электроники и тестирование, и как быстро запустить проект без потери управляемости. Техническая ясность экономит и время, и нервы.

Какие документы нужны для старта проекта?

Для уверенного старта важны согласованные требования и ограничения, а не объем переписки. Чем точнее входные данные, тем меньше итераций в схеме, печатной плате и прошивке.

ТЗ, интерфейсы, условия эксплуатации

Техническое задание на разработку электронного устройства фиксирует, что именно должно делать изделие и в каких условиях. Если полного ТЗ нет, его можно собрать совместно: провести интервью, описать сценарии использования, согласовать приоритеты и оформить требования в проверяемый перечень.

Что обычно требуется на входе:

• Назначение устройства и сценарии работы
• Функциональные требования и допуски
• Интерфейсы, протоколы, распиновки
• Питание, потребление, режимы сна
• Условия эксплуатации и ресурс
• Ограничения по корпусу и монтажу
• Требования по безопасности и ЭМС
• Плановый объем производства и сроки

Каждый пункт влияет на архитектуру. Так выбор интерфейсов определяет состав микросхем, требования к разводке и режимы тестирования. Условия эксплуатации задают диапазоны температур, влагозащиту, стойкость к вибрации, требования к покрытию и крепежу. Требования по ЭМС и безопасности часто диктуют компоновку, фильтры, экранирование, гальваническую развязку и материалы изоляции. Кажется, мелочь, но одна строка в ТЗ способна изменить топологию платы.

Отдельный блок — данные по компонентам и цепочке поставок. Если есть предпочтения по производителям, ограничения по импортозамещению, запрет на EOL-позиции или требования к сроку доступности компонентов, это стоит зафиксировать заранее. Технически можно спроектировать почти любой узел, но затем выясняется: ключевой контроллер недоступен, а замена требует переразводки и повторной верификации.

На старте проекта обычно согласуются и договорные вопросы: права на результаты, порядок передачи исходников и форматов (схемы, Gerber, BOM, pick&place, прошивки, исходный код, файлы тестов), правила версионирования, точки приемки, режим конфиденциальности.

Как считается стоимость разработки электронного устройства?

Стоимость разработки электроники складывается из трудоемкости инженерных работ и внешних затрат на прототипы, испытания и подготовку к серии. Корректная оценка строится на декомпозиции задач и явных допущениях.

Трудоемкость, прототипы, испытания, сертификация

Расчет обычно начинается с определения состава работ по направлениям и уровня готовности исходных данных. Если требования плавают, то и оценка будет с запасом. Это честнее, чем обещать фиксированный бюджет без понимания рисков.

Типовой набор инженерных работ в проектах разработки электронных приборов:

• Системная архитектура и схемотехника
• PCB layout и подготовка плат
• Встроенное ПО и загрузчики
• Тестовая стратегия и оснастка
• Механика и компоновка в корпус
• Верификация, испытания, отладка
• Подготовка к серии: DFM и DFT

Нужно различать «проверку идеи» и инженерный образец. Первый допускает временные решения и ручную настройку. Инженерный образец уже ориентирован на изготовление электроники в серии: учитывает технологичность, повторяемость, доступность компонентов, тестопригодность, требования к сборке и прошивке на линии. Если цель проекта — производство электронных устройств, то экономия на подготовке к серии часто возвращается затратами на брак и ручные доработки.

Как формируется итоговая цифра. Берется трудоемкость по ролям (схемотехник, PCB-инженер, разработчик встроенного ПО, инженер по тестам), добавляются материалы и внешние услуги, затем фиксируются условия, при которых оценка справедлива. Отдельно учитываются изменения требований: не абстрактным процентом, а процедурой управления изменениями и точками пересогласования. Так бюджет остается управляемым.

Мы обычно даем два уровня оценки: предварительную после брифа и технического интервью, и уточненную после фиксации архитектуры и состава испытаний. Заказчик получает возможность стартовать без паузы на месяцы, но с понятными рамками.

Как организуется производство и контроль качества?

Производство электроники — это цепочка закупок, технологических режимов, тестов и прослеживаемости, а не только монтаж компонентов. Хороший процесс виден по тому, как обрабатываются отклонения: замена компонента, смена партии, отказ на линии, замечание с испытаний. Качество проявляется в деталях.

Входной контроль, EOL-тест, прослеживаемость

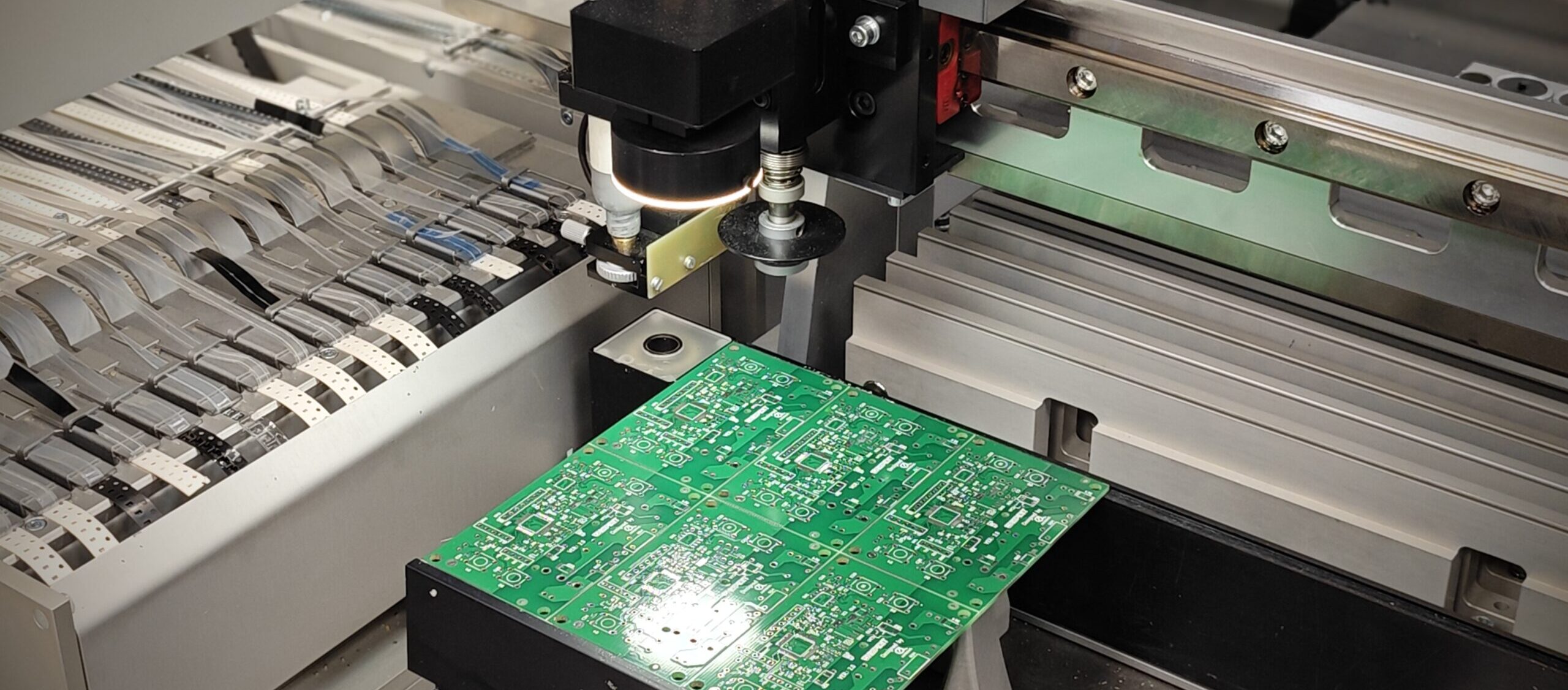

Контрактное производство электронных устройств обычно включает: подбор и закупку компонентов, SMT-монтаж, выводной монтаж, отмывку, нанесение покрытия, финальную сборку в корпус, прошивку, тестирование и упаковку. Чтобы серия была повторяемой, контрольные точки должны быть встроены в процесс, а не добавлены в конце.

Типовой набор контроля на линии:

• Входной контроль компонентов (IQC)
• Контроль пасты и трафарета
• SPI после нанесения пасты
• AOI после оплавления
• Рентген для BGA и QFN
• ICT или boundary-scan при необходимости
• Функциональный тест изделия
• EOL-тест и серийный номер

EOL-тест (End of Line) проверяет изделие на уровне готового устройства и фиксирует результат в логах. Но этот тест надо спроектировать: определить точки доступа, режимы измерений, допуски, критерии годности, формат протокола и привязку к серийному номеру. Здесь разработка электроники напрямую связана с тестопригодностью. Если на плате нет тестовых точек и сервисных интерфейсов, контроль превращается в ручные щупы и человеческий фактор

Прослеживаемость полезна не только для требований рынка и аудиторов. Она позволяет быстро локализовать проблему: какая партия микросхем, какой профиль пайки, какой трафарет, какой участок, какой стенд, какой результат теста. На практике это реализуется через серийные номера, привязку к партиям компонентов, хранение логов тестов и контроль версий прошивки и аппаратной ревизии.

Еще один критичный элемент — управление изменениями. В серии неизбежны замены: компонент снят с производства, изменились сроки поставки, вышла новая ревизия. Зрелый процесс включает оценку замены по параметрам, проверку критичных цепей, обновление BOM и версий, а при необходимости повторные испытания и выпуск новой аппаратной ревизии. Это и есть контрактное производство, на которое можно опираться.

Как оставить заявку на разработку у нас?

Оставить заявку на разработку электроники просто: отправьте краткое описание устройства, цель проекта, требования к интерфейсам и условиям эксплуатации, а также желаемые сроки и планируемый объем производства. После получения заявки мы связываемся с вами, уточняем критичные параметры. Согласуем формат передачи исходных данных и готовим предложение по этапам, срокам и составу документации. Если у вас уже есть прототип или наработки, подключим аудит и предложим план доработок. Дальше остается утвердить план и запустить проект в работу.
